建築図面の切断線の読み方｜どこを切った断面か

＊2026年9月29日に確認した内容です。国土交通省の「建築工事設計図書作成基準」「建築工事設計図書作成基準の資料」（どちらも令和2年改定）と「建築設備工事設計図書作成基準（令和6年改定）」によります。どれも国の建物の工事（官庁営繕）のための図面の決まりです。

断面図は、建物を縦に切って、その切り口を横から見た図です。建物のどこを切るかで、断面図に描かれるものは変わります。そこで、平面図に「ここを切った」という線を描き、断面図と対応させます。この線が切断線です。この記事では、切断線の表し方と、断面図との対応の読み方を、国土交通省の図面の基準をもとに載せています。

切断線は、断面図がどこを切った図かを示す

国土交通省の「建築工事設計図書作成基準」は、国の建物の図面の書き方を定めた基準です。この基準の資料は、図面ごとに書く事項（記載事項）を表にしています。平面図（各階を水平に切って上から見た図）の記載事項には「断面図の切断箇所」があり、その備考は「切断箇所が解り難い場合に記載する。」です（資料2 の(8)）。切る位置が分かりにくい場合に、平面図に切断の位置を描き、断面図が建物のどこを切った図かを示します。

切断線の表し方

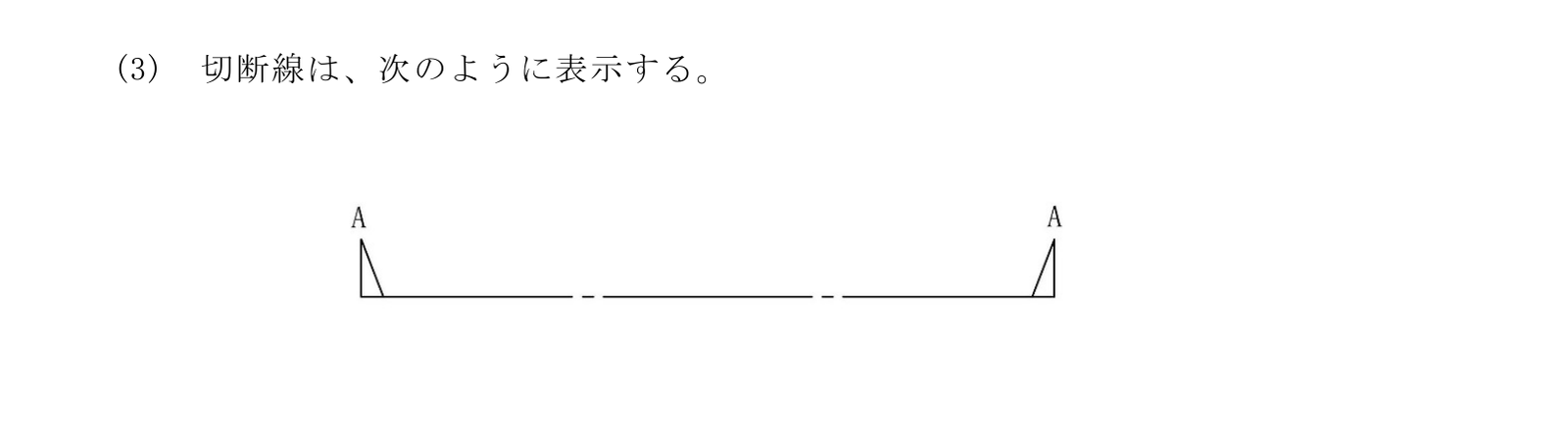

基準の3.5(3)は、切断線の表し方を図で示しています。

基準の図では、切る位置に線を引き、両端に A の記号を付けています。両端の記号は同じ文字です。どちら向きに見た断面かを表す向きの記号の決まりは、基準の文には書かれていません。

電気・空調・給排水などの設備の図面の基準（建築設備工事設計図書作成基準）の3.3(3) は、切断線を一点鎖線（長い線と点を交互に並べた線）の極細線（設備の基準の4種類の太さのうち、いちばん細い線）で描くとしています。線の種類の見分け方は、「建築図面の線の種類の読み方｜実線・破線・一点鎖線・二点鎖線」の記事で解説しています。

切断線と断面図の名前を対応させて読む

切断線の両端の記号と、断面図の名前は対応しています。平面図に A－A の切断線があれば、その位置で切った断面図は「A－A 断面図」のように名前が付きます。見本の家で、切断線と断面図を並べると次のようになります。

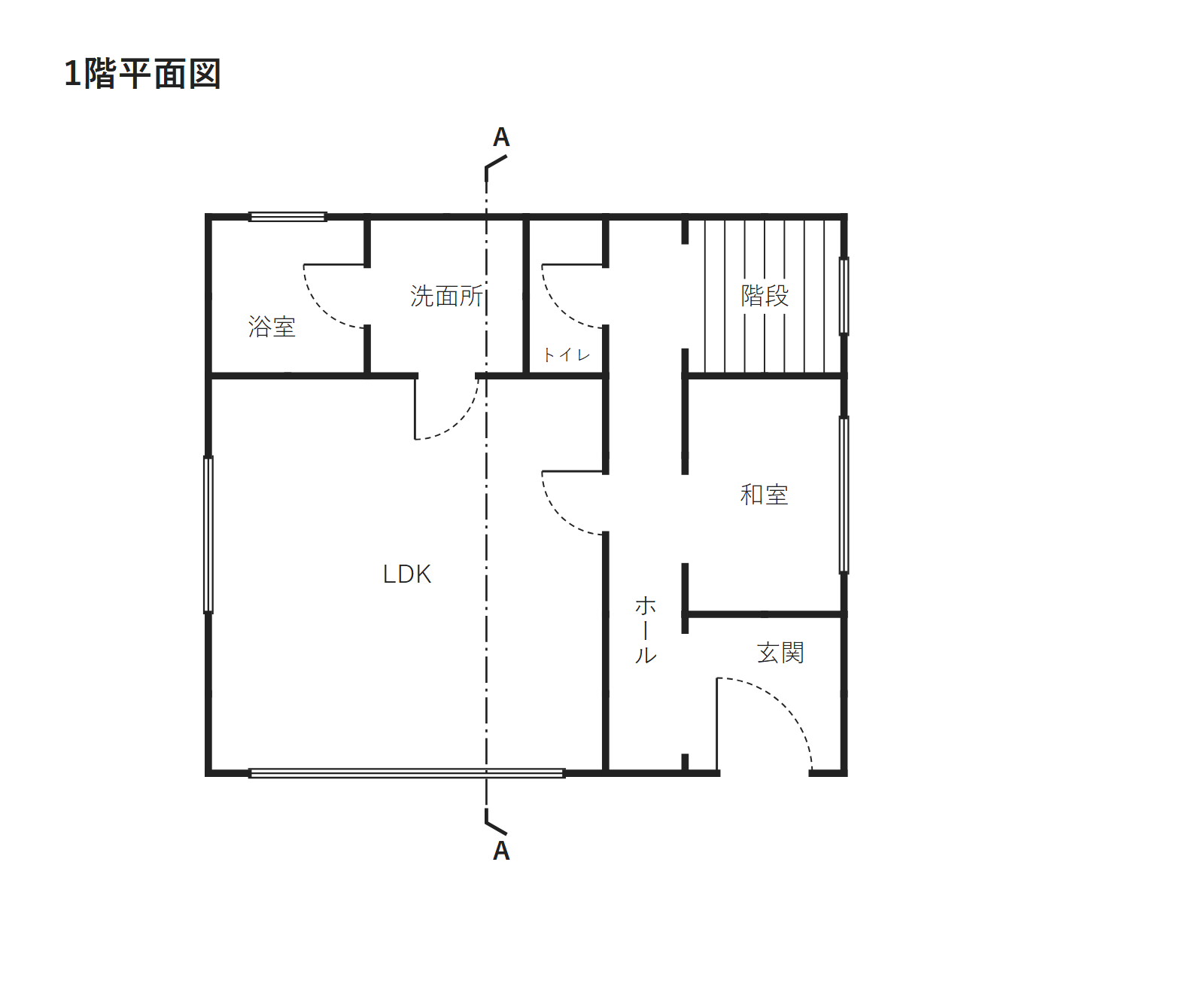

平面図（A－A の切断線）

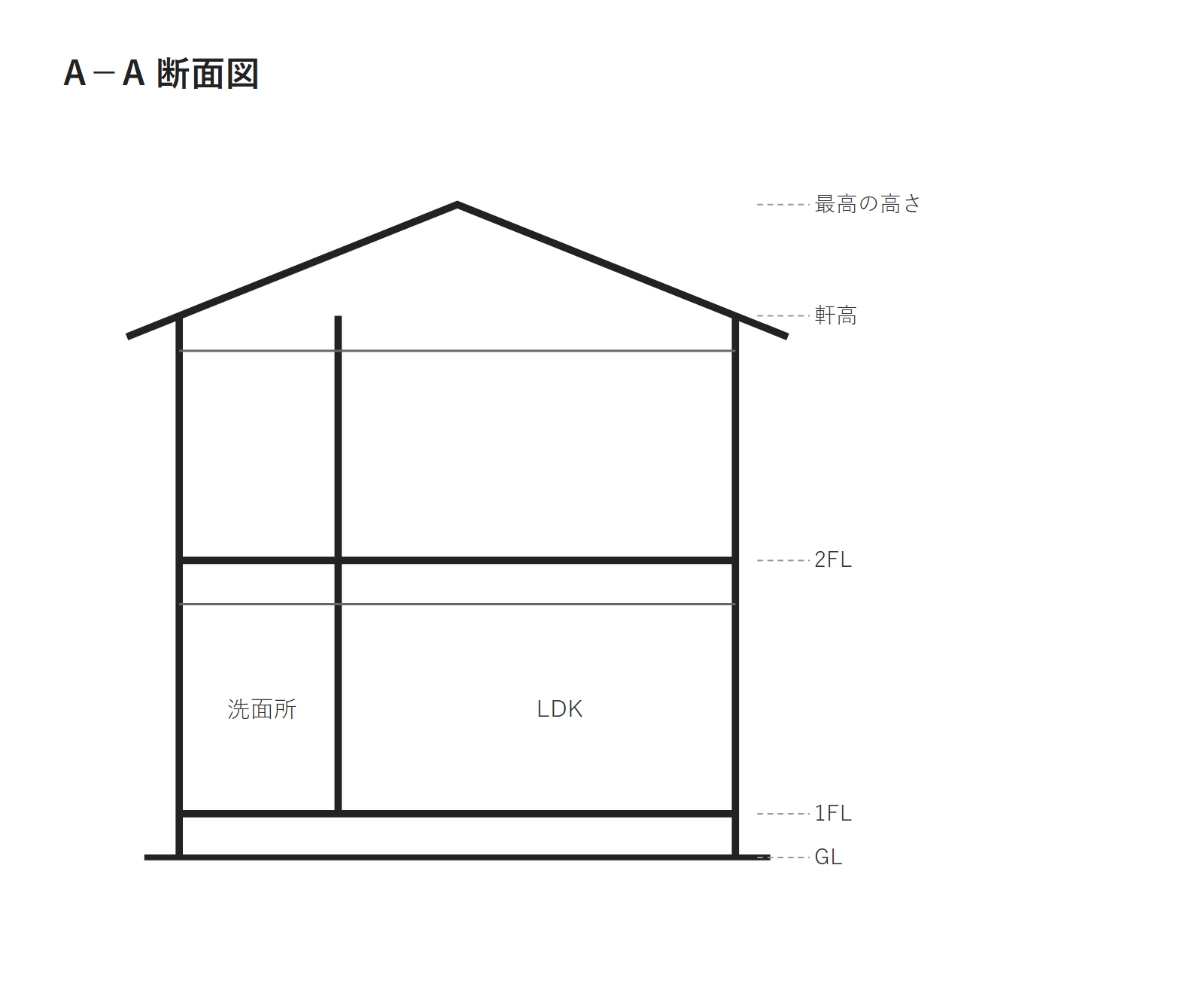

A－A 断面図

「A－A 断面図」という名前の付け方は、基準の文には書かれていない、見本のための例です。1つの建物で2か所以上を切る場合は、A－A、B－B のように記号を変えます（見本のための例）。断面図の読み方は、「建築図面の断面図と矩計図とは｜建物を縦に切った図面」の記事で解説します（準備中）。

基準の資料で「断面図の切断箇所」の行があるのは、平面図の記載事項だけです。切断の位置は、平面図で読みます。部屋の中の壁を1面ずつ見た展開図には、別の記号（展開図記号）が使われます。展開図記号は、「展開図記号の読み方｜どの壁をどちらから見た図か」の記事で解説します（準備中）。

まとめ

切断線は、断面図が建物のどこを切った図かを示す線で、国の建物の図面では、切る位置が分かりにくい場合に、平面図に「断面図の切断箇所」を書きます。基準の図の切断線は、切る位置に線を引き、両端に同じ記号（A など）を付けます。設備の図面の基準は、切断線を一点鎖線で描くとしています。平面図の切断線の記号と、断面図の名前を対応させて読みます。
