建築図面の線の太さの読み方｜極太線・太線・細線
＊2026年9月29日に確認した内容です。国土交通省の「建築工事設計図書作成基準（令和2年改定）」と「建築設備工事設計図書作成基準（令和6年改定）」によります。どちらも国の建物の工事（官庁営繕）のための図面の決まりです。
建築図面の線は、種類だけでなく、太さも違います。国の建物の図面の基準は、線の太さを3種類に決めています。この記事では、線の太さの種類と組合せ、設備の図面の基準にある太さごとの使い方を、国土交通省の図面の基準をもとに載せています。線の種類（実線・破線など）は、「建築図面の線の種類の読み方｜実線・破線・一点鎖線・二点鎖線」の記事で解説しています。
建築図面の線の太さは3種類
国土交通省の「建築工事設計図書作成基準」は、国の建物の図面の書き方を定めた基準です。この基準の3.3(2)は、A1（図面に使う用紙の大きさの1つ。基準は A1 か A3 の用紙を使うとしている）に描く線の太さ（線幅）を、極太線・太線・細線の3種類としています。
太さは、組合せで決まっている

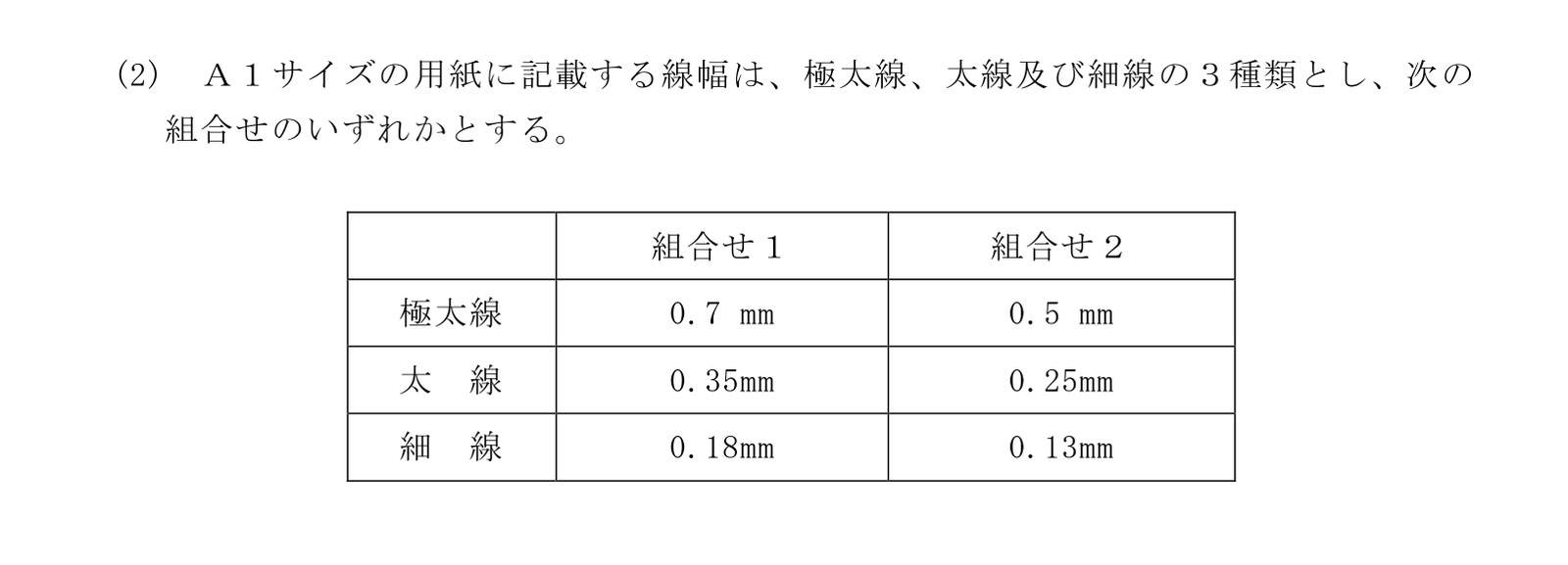

3.3(2)は、3種類の太さを、次の2つの組合せのどちらかにするとしています。
| 線 | 組合せ1 | 組合せ2 |
|---|---|---|
| 極太線 | 0.7mm | 0.5mm |
| 太線 | 0.35mm | 0.25mm |
| 細線 | 0.18mm | 0.13mm |
どちらの組合せでも、太線は極太線の半分、細線は太線のおよそ半分の太さです。
建築工事設計図書作成基準は、線の太さを3種類決めていますが、どの太さを何に使うかの表は持っていません。
設備の図面の決まり：太さごとの使い方

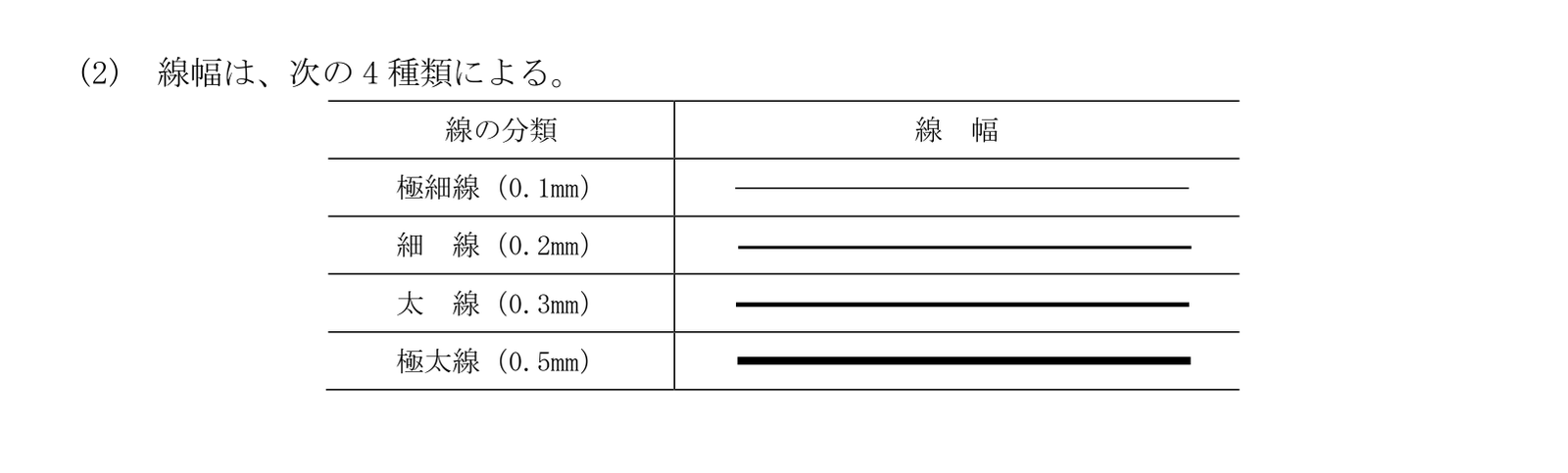

電気・空調・給排水などの設備の図面は、国土交通省の別の基準「建築設備工事設計図書作成基準」で描きます。この基準の3.3(2)は、線の太さを極細線（0.1mm）・細線（0.2mm）・太線（0.3mm）・極太線（0.5mm）の4種類とし、3.3(3)で太さごとの使い方を決めています。表の最後の括弧は線の種類です。
| 太さ | 設備の図面での主な使い方（3.3(3)） |
|---|---|
| 極細線 | 建築図（トレース図）。基準線（柱の中心に引く、位置の基準の線）・中心線・切断線（一点鎖線）、想像線（実際にはない位置や形を示す線）（二点鎖線）など |
| 細線 | 寸法線、寸法補助線、引出線（実線） |
| 太線 | 機器、系統図（機器と配管や配線のつながりを表した図）、配線、配管、ダクト（複線）（実線）、かくれ線（隠れて見えない部分の線）（破線）など |
| 極太線 | 排水管、ダクト（単線）（実線）、火災報知設備の警戒区域（火災を知らせる設備が受け持つ範囲）、防火区画・防煙区画（火や煙が広がらないように区切った範囲）など（一点鎖線） |
トレース図は、設備の図面の下に薄く写した、建物の図面のことです。寸法線は長さの範囲を示す線、寸法補助線は測る位置から寸法線まで引き出す線、引出線は図の中の場所から文字へ引き出す線、ダクトは空気を送る管です。複線はダクトの幅を2本の線で、単線は1本の線で描く描き方です。設備の図面では、建物の図（トレース図）を極細線で描き、設備の機器や配管は太線や極太線で描く決まりです。
この表は、設備の図面の決まりです。建築の図面の基準には、同じような表はありません。
見本の断面図の、太い線と細い線

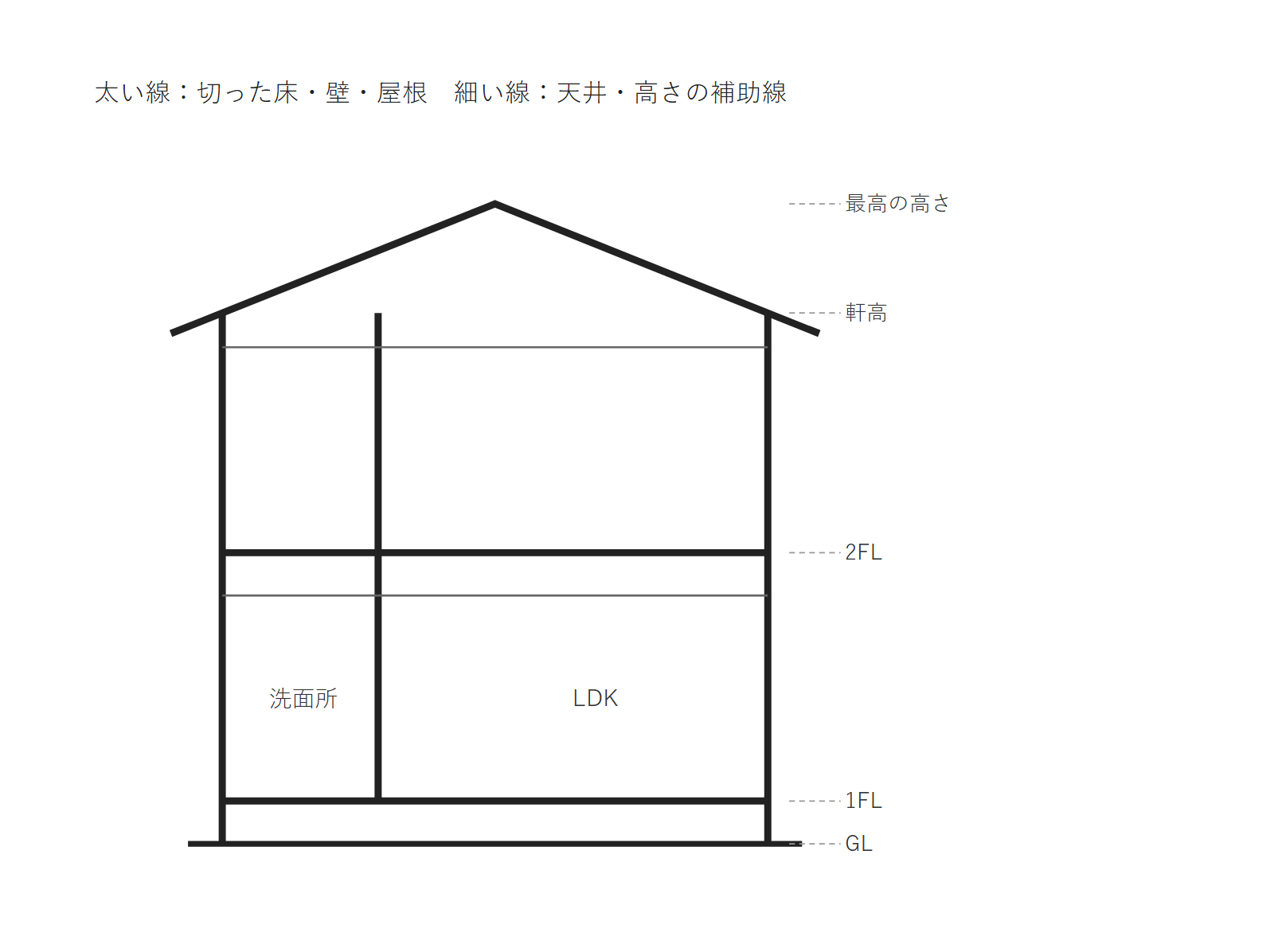

見本の家の断面図で、太い線と細い線の場所を示します。
この見本では、縦に切った床・壁・屋根を太い線で、天井の線と寸法線を細い線で描いています。どの部分を太い線で描くかは、国の建物の建築の図面の基準には決まりがありません。
まとめ
国の建物の図面の線の太さは、極太線・太線・細線の3種類で、A1 の用紙では 0.7・0.35・0.18mm か 0.5・0.25・0.13mm の組合せを使います。建築の基準には太さごとの使い方の表はありませんが、設備の図面の基準は、極細線を建物の図に、細線を寸法線と引出線に、太線と極太線を機器・配管などに使うと決めています。
