外構図は、塀・門扉・駐車場・アプローチ・植栽・排水など、建物の外にある物をどう造るかを表した図面です。建築の用語の辞書によると、エクステリア図面は外構図の別の呼び名です。

この記事では、外構図に描かれる物と、高さの基準の読み方を解説します。あわせて、側溝・排水桝・舗装の目地・法面・縁石・囲障などの記号の見分け方も取り上げます。

敷地の中の建物の位置を表す配置図については、建築図面の配置図と外構図とは|敷地の図面を見てください。

外構図とは

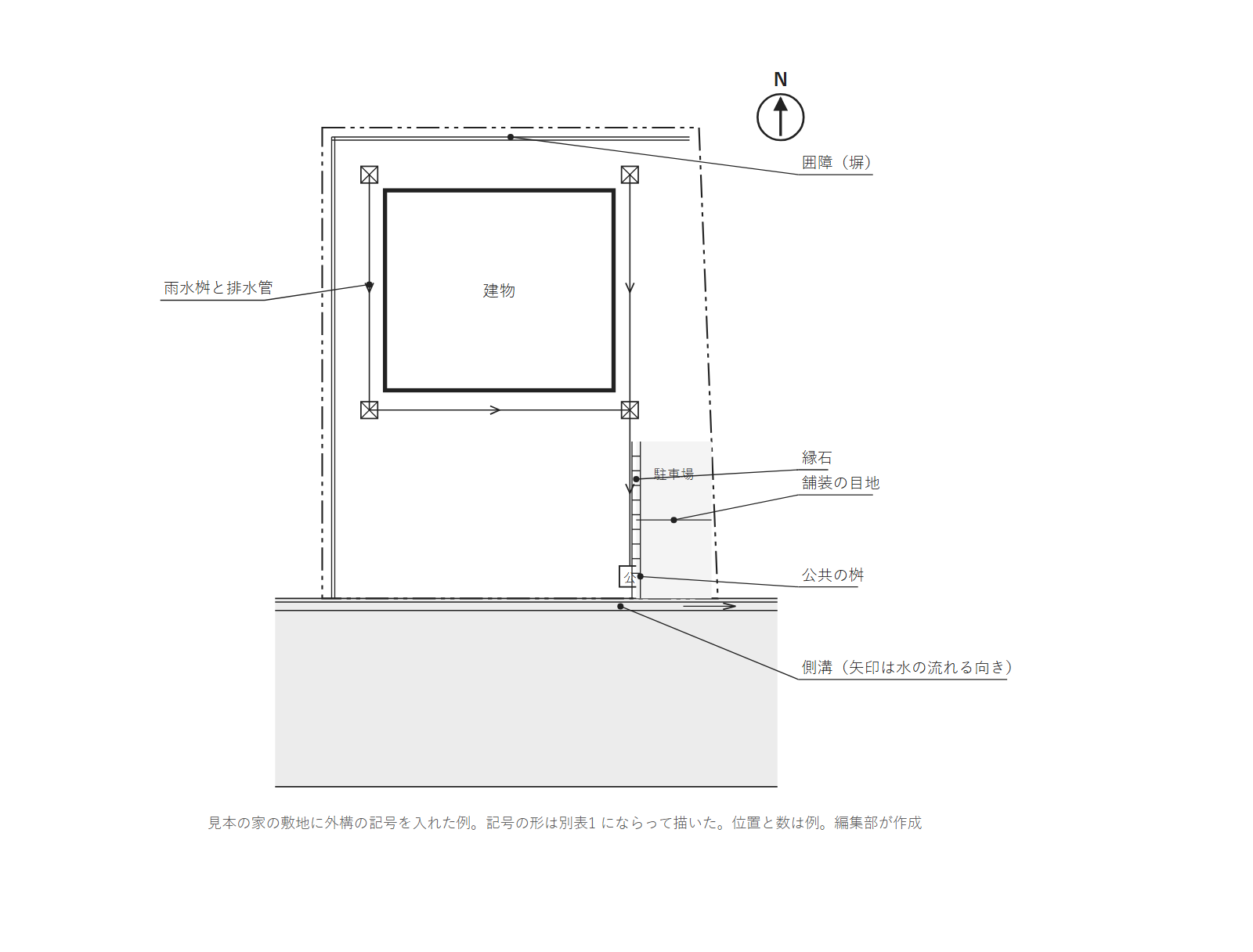

敷地の例に外構の記号を入れた外構図。建物のまわりの雨水桝と排水管、公共の桝、道路ぎわの側溝、塀、駐車場の縁石と舗装の目地
敷地の例。一点鎖線が敷地の境。記号の形は国の工事の基準の記号の表(「側溝・排水管・排水桝の記号」の節から説明)にならって描いた。位置と数は例。編集部が作成

外構図で確かめられるのは、塀・門扉・駐車場・駐輪場・玄関までのアプローチ・植栽などの位置と寸法です。雨水を流す溝(側溝)やマンホールなどの排水の設備も、外構図に描かれます。

上の図では、建物のまわりの雨水桝(雨水を集める箱)が排水管でつながり、水は公共の桝へ流れます。排水管の矢印が、水の流れる向きです。

国の建物について、図面の作り方を決めた基準(建築工事設計図書作成基準。以下、国の工事の基準)には、外構図という名前の図はありません。

この基準で外構を描くのは、工作物等詳細図・外構詳細図・植栽図の3つです。

植栽図の読み方は、植栽図とは|植栽図面の木の描き方と植栽リストの読み方で解説しています。

外構図面の高さは、BM を基準に GL を数で読む

ベンチマーク(BM)を基準にして、工事の前の地面の高さ(現況GL)と、できあがりの地面の高さ(設計GL)を示した図
高さの関係の例。BM は道路のマンホールの蓋に置いた例。数はミリメートルで、例。編集部が作成

外構図の高さの基準は、ベンチマーク(BM)です。地面の高さ(GL)などは、BM からの数で書きます。

家の図面の解説には、道路のマンホールの蓋や側溝など、動かない物を BM にする例が出ています。GL は、工事の前の高さと、できあがりの高さの2つです。

呼び名何の高さか
ベンチマーク(BM)高さを測るときの基準の点
現況GL工事の前の地面の高さ
設計GL建物ができたあとの地面の高さとして、設計で決めた高さ

実際の図面では、「設計GL=BM+600」のように、BM からの高さで設計GL を書く例があります。数の単位はミリメートルです。

同じ家の図面の解説では、設計GL を道路より少し高くするとしています。低いと雨水が入るからで、外構図では設計GL と道路の高さの差も見ておきましょう。

国の工事の基準に付いた資料は、配置図の「地盤高」に、ベンチマーク・現状地盤高・設計地盤高・道路面と隣地との高さの関係などを書くとしています。

現況GL にあたる語は現状地盤高、設計GL にあたる語は設計地盤高です。

GL・FL などの高さの記号は、建築図面のレベル(高さ)の読み方|GL・FL・階高・軒高で解説しています。

側溝・排水管・排水桝の記号は、矢印と四角の中の印で見分ける

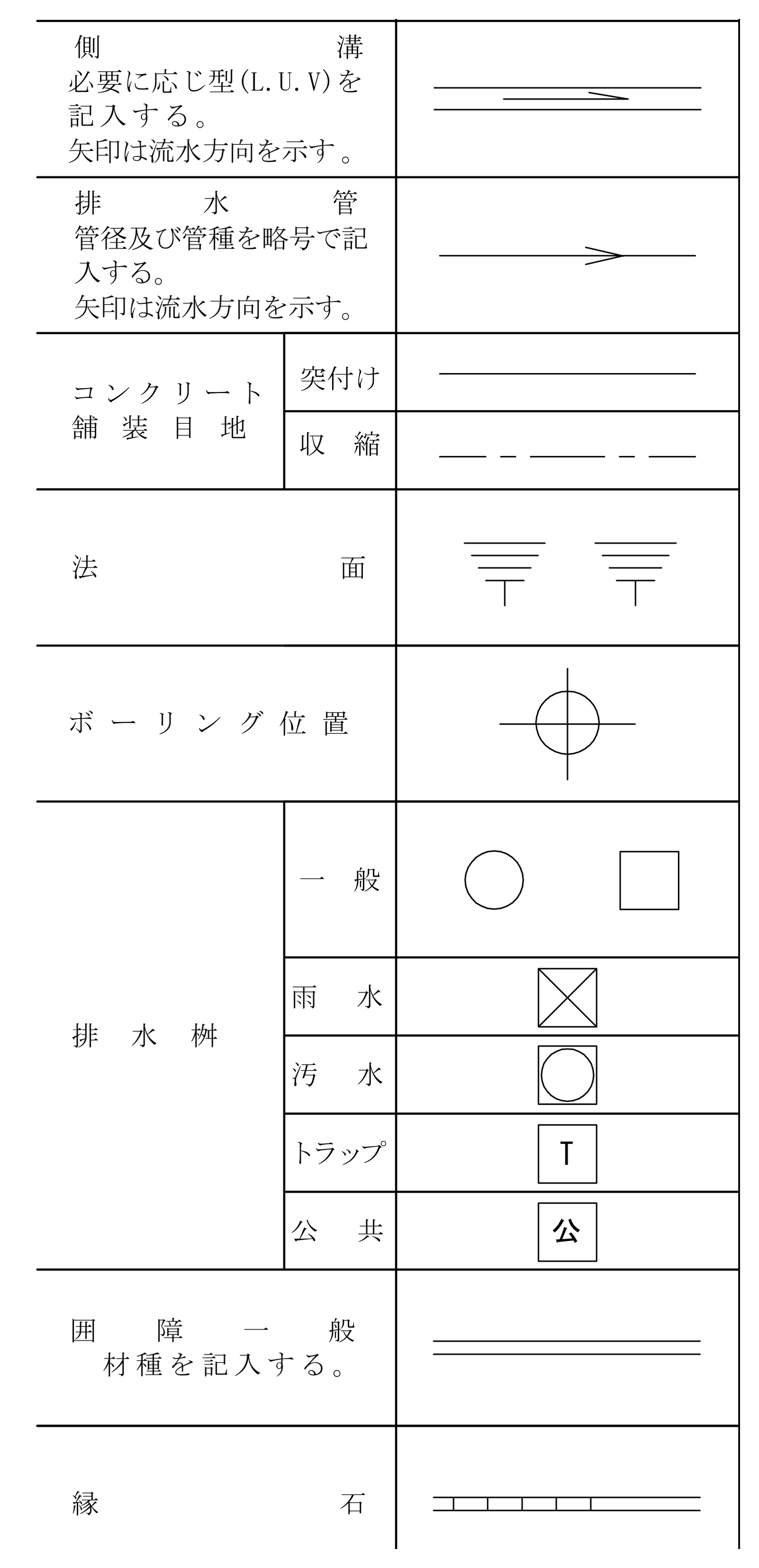

建築工事設計図書作成基準の別表1 の、側溝・排水管・排水桝の記号
別表1 の一部。出典:国土交通省「建築工事設計図書作成基準(令和2年改定)」別表1 を切り出して編集部が作成

別表1 は、国の工事の基準のうち、縮尺(実物を何分の1で描くか)が1/100と1/200の図面に使う記号を並べた表です。外構に使う記号も、この表にあります。

国の工事の基準は国の建物のための基準で、家の図面をこの基準で描く決まりはありません。家の図面では、凡例(記号の意味の一覧)で記号の名前を確かめましょう。

表示事項記号の形と、別表1 の説明
側溝2本の平行な線の中に矢印。「必要に応じ型(L.U.V)を記入する。矢印は流水方向を示す。」
排水管1本の線に矢印。「管径及び管種を略号で記入する。矢印は流水方向を示す。」
排水桝一般は丸か四角。雨水は四角に×、汚水は四角の中に丸、トラップは四角に「T」、公共は四角に「公」

側溝は、道路や敷地のわきに設けて雨水などを流す溝です。排水管は水を流す管、排水桝は排水管の合流する所などに設ける、点検や掃除のための箱です(言葉の説明は、断りのないかぎり編集部)。

流水方向は水の流れる向き、管径は管の太さ、管種は管の種類を指します。汚水は、トイレなどから流す汚れた水です。

側溝の型(L.U.V)が何を表すかと、トラップの桝・公共の桝が何かは、別表1 に説明がありません。家の図面では、凡例で確かめましょう。

舗装の目地・法面・縁石の記号

建築工事設計図書作成基準の別表1 の、コンクリート舗装目地・法面・縁石の記号
別表1 の一部。出典:国土交通省「建築工事設計図書作成基準(令和2年改定)」別表1 を切り出して編集部が作成

別表1 では、地面にかかわる記号として、舗装の目地・法面・縁石があります。

表示事項記号の形(編集部の短い説明)
コンクリート舗装目地(突付け)1本の実線
コンクリート舗装目地(収縮)長い線と短い線をくり返す線
法面長さの違う横線を重ね、下に縦の線を付けた形を2つ並べる
縁石2本の線のあいだに、短い縦の線を並べる

舗装は、地面をコンクリートなどで固めて仕上げたものです。目地は、舗装の継ぎ目を指します。

突付けと収縮の違いは、別表1 に説明がありません。

法面は、人工的な斜面です。道路や隣地とのあいだに高低差のある土地で、一部を切り取ったり、土を盛ったりして作ります(建築の用語の辞書)。

縁石は、道路や通路の端に並べる石を指します。

囲障(塀)の記号

建築工事設計図書作成基準の別表1 の、囲障一般の記号
別表1 の一部。出典:国土交通省「建築工事設計図書作成基準(令和2年改定)」別表1 を切り出して編集部が作成

別表1 の囲障一般は、2本の平行な線の記号です。側溝は線の中に矢印、縁石は線のあいだに短い縦の線があるので、そこで見分けます。

別表1 の説明には「材種を記入する。」とあります。

囲障は塀や柵など敷地を囲うもの、材種は材料の種類のことです。記号のそばに書かれた材料の名前も、あわせて読みましょう。

外構図のそのほかの記号の名前

別表1 にある、外構に出てくるそのほかの記号の名前の表。屋外消火栓・量水器・ガスメーター・電気マンホール・電気ハンドホール
国土交通省「建築工事設計図書作成基準(令和2年改定)」別表1 をもとに編集部が作成

別表1 には、ほかにも外構に出てくる記号があります。屋外消火栓(地上式・組込形)、量水器、ガスメーター、電気マンホール、電気ハンドホールなどです。

量水器は、水道の使用量を量る器具を指します。

外構図は、高さの数から読み、次に水の流れを追おう

この記事のまとめの表。外構図とは、高さの読み方、側溝・排水管・排水桝、舗装の目地・法面・縁石、囲障、そのほかの記号
この記事のまとめ。編集部が作成

外構図は、建物の外まわりの造り方を描いた図面です。この記事で見たことは、次の6つです。

  • 外構図とは:塀・門扉・駐車場・アプローチ・植栽・排水などを描く
  • 高さの読み方:BM を基準に、現況GL と設計GL を数で書く
  • 側溝・排水管・排水桝:側溝と排水管の矢印は水の流れる向き。排水桝は四角の中の印で見分ける
  • 舗装の目地・法面・縁石:収縮の目地は長い線と短い線をくり返す線、縁石は2本の線のあいだに短い縦の線
  • 囲障:2本の平行な線に、材料の種類を書き添える
  • そのほかの記号:屋外消火栓・量水器・ガスメーターなど

外構図を渡されたら、まず設計GL が BM から何ミリ上かを確かめ、次に排水管の矢印で水の流れを追ってみてください。
