建築図面の電気設備図とは｜電気の設備と図面

編集部公開 2026-10-06 更新 2026-10-06 読了約7分

図面一式の中には、電気の設備の図面が何枚も入っています。「電灯設備平面図」「分電盤結線図」「自動火災報知設備配線図」と名前もさまざまで、どれが何の図面なのか分かりにくい束です。

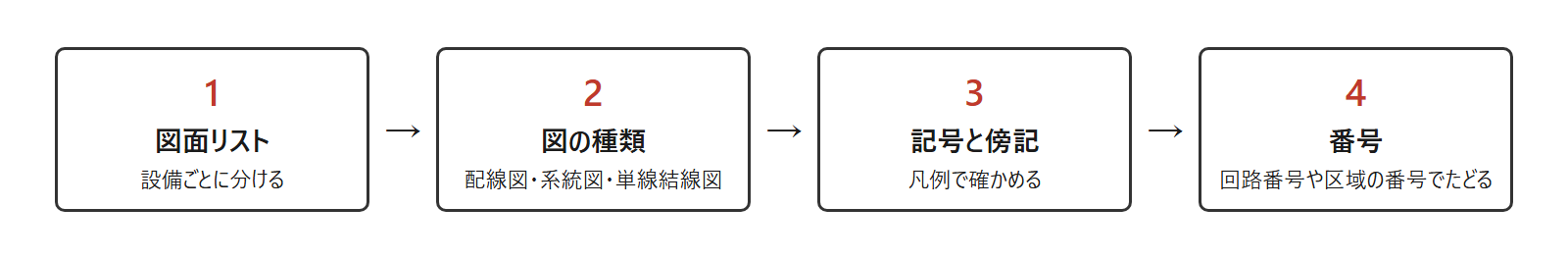

しかし、電気設備図は、設備ごと・図の種類ごとに分かれています。この記事では、電気設備図とは何かと、設備ごとに分かれる図面、3つの図の種類、電気設備図をどこから読むかを解説します。

読み終えると、図面リストの名前から、どの設備の図面かを見分けられるはずです。電気設備図は、建物の照明・コンセント・動力・通信・防災などの電気の設備について、位置・配線・つながりを表す図面です。

電気設備図とは

電気設備図は1枚の図面の名前ではなく、電気の設備の図面一式の呼び名です。実物の図面の題は「電灯設備平面図」「自動火災報知設備配線図」のように、設備ごとに付いています。

電気の配線は壁や天井、床下に隠れて見えないので、どこにどの電線があるかを図面で示します。電気の図面は工事のあとも保管され、点検や増設、修理のときに見る図面です。

国の工事の基準は、電気設備の図面を工事の種類ごとに作る決まりです。実物の図面の束も、主に電灯・動力・弱電・防犯・自動火災報知設備の設備ごとに分かれています。

表の中の単相・三相は、表のあとで説明します。

設備	図面に書くもの
電灯	照明・コンセントなど、単相の電気を使う設備と分電盤
動力	業務用の空調機・ポンプ・エレベーターなど、三相の電気で動く機械の配線と盤
弱電	電話・LAN・インターホン・テレビなどの通信の設備（国の基準では通信・情報設備）
防犯	カードで出入りを管理する入退室管理と、防犯カメラ（図面では監視カメラ設備）
自動火災報知設備（自火報）	火事を見つける感知器、人が押す発信機、知らせを受けてベルを鳴らす受信機

いまの住宅のほとんどは、3本の線で100Vと200Vの両方を送る単相3線式です。動力で使う三相3線式は200Vだけを送り、主にモーターを動かすのに使います。

住宅の200Vのエアコンは単相の200Vで動くので、動力には入りません。

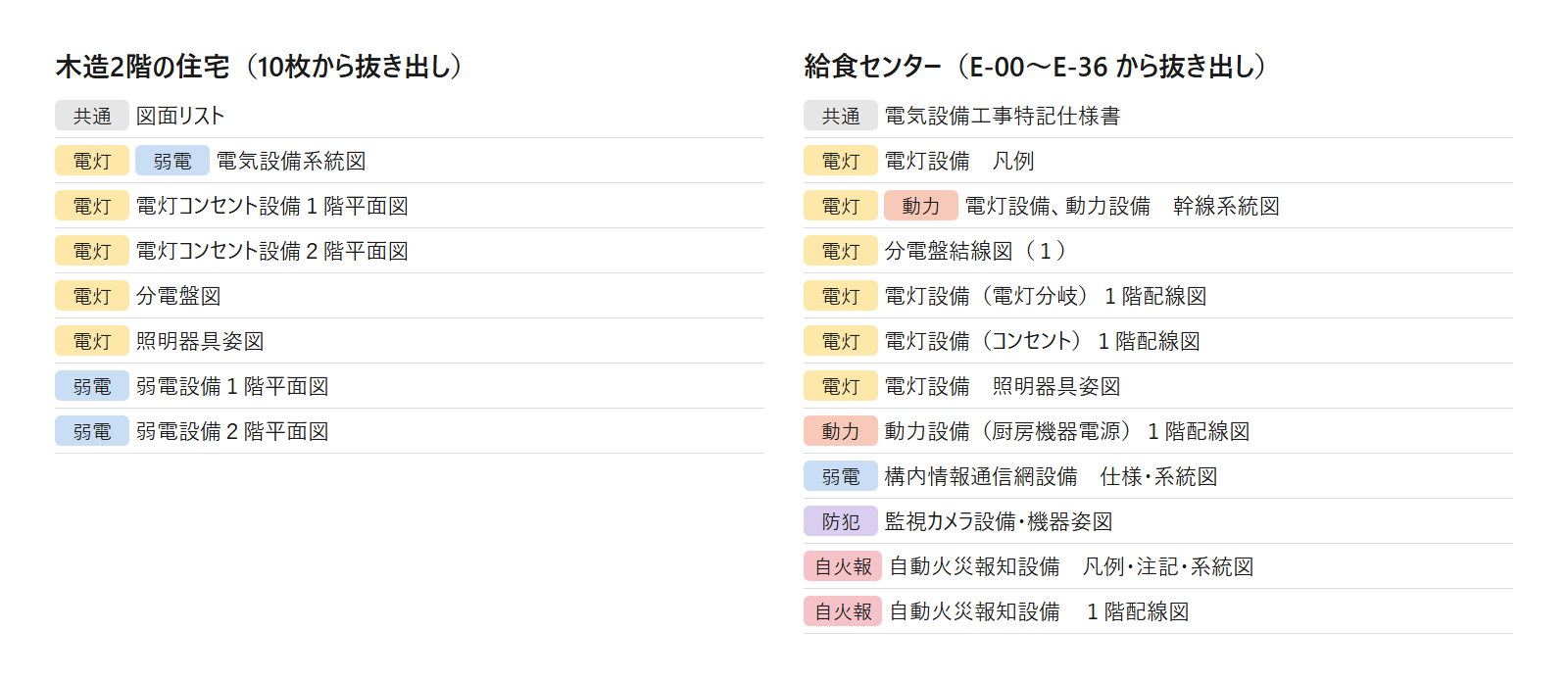

上の図の色の札が設備です。住宅の図面は電灯と弱電だけで、給食センターには動力・防犯・自火報も入っています。

編集部が図面の一覧を数えた公開の設計図8件（住宅2件・公共の建物6件）では、電灯（照明・分電盤）と弱電の図面は8件すべてにありました。

動力の図面は5件、自動火災報知設備は4件、防犯は3件で、戸建て住宅の2件には動力の図面がありませんでした。

分電盤結線図のように設備名の入らない題や、弱電を「構内情報通信網」のように国の言い方で書く題もあります。

同じ設備の図面も、何を書くかで図の種類が分かれます。国の工事の基準で電灯と動力の図面に挙がる主な図は、配線図・系統図・単線結線図の3つで、弱電や自火報では主に配線図と系統図です。

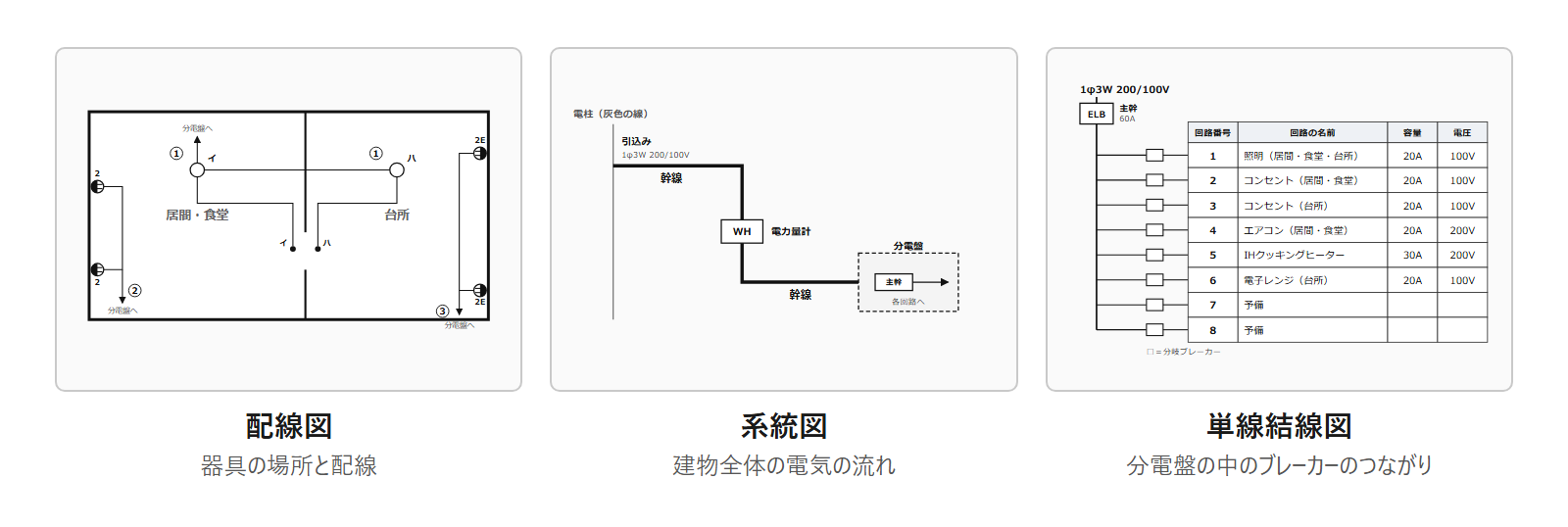

図	書くもの	実物の図面の題
配線図	器具の場所と配線	「電灯設備平面図」のように平面図に書いた配線図
系統図	電気や信号がどこから来て、どこへつながるか	「幹線系統図」など
単線結線図	何本もある電線を図の上では1本の線で描いた、分電盤などの中のつながり	「分電盤結線図」「分電盤図」など

単線結線図の国の基準での呼び名は、単線接続図です。

このほかに、凡例・照明器具の形を描いた照明器具姿図・特記仕様書も図面一式に入ります。受変電の設備の単線結線図が入る図面一式も、8件のうち5件ありました。

電灯と動力の図面では、場所の図（配線図）とつながりの図（系統図・単線結線図）を、盤ごとに付けた名前と、回路ごとに付けた回路番号で行き来して読みます。
