自動火災報知設備の図面を開くと、半円や S の四角が並び、太い一点鎖線が階をいくつかに区切って、そばに丸の数字が書かれています。

防犯の図面にも、四角を組み合わせた記号が並び、何の機器なのか分かりにくい図です。

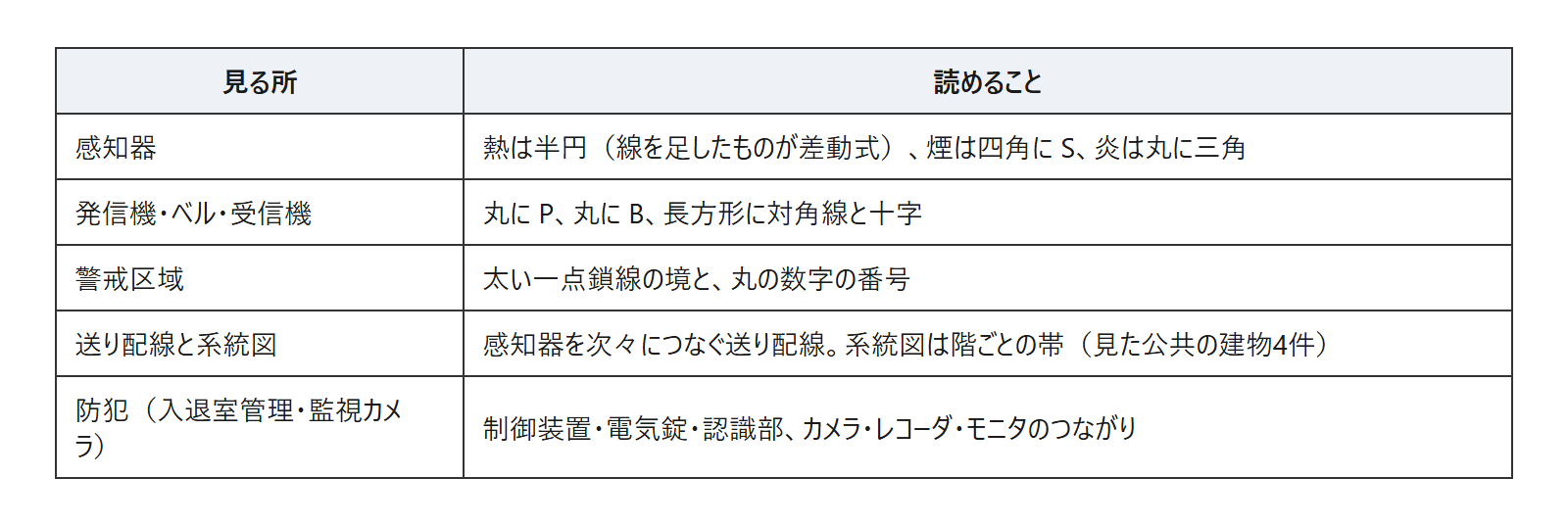

しかし、記号と線の意味には、決まりがあるのです。この記事では、自動火災報知設備の記号と、区域の線と番号、機器のつながりの図の読み方を解説します。

後半では、入退室管理の記号と、監視カメラの記号とつながりも取り上げます。読み終えると、記号がどの機器か、一点鎖線と番号がどの区域を示すかが分かるはずです。

自動火災報知設備（自火報）は、火事を感知器で見つけて、建物の中の人に知らせる設備です。

自動火災報知設備とは

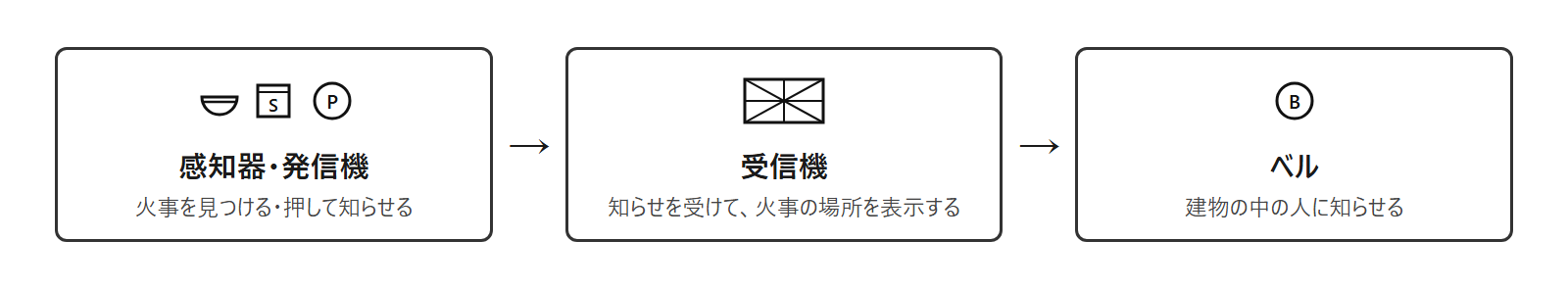

自動火災報知設備では、感知器か発信機の知らせを受信機が受け、ベルなどを鳴らして建物の中の人に知らせます。

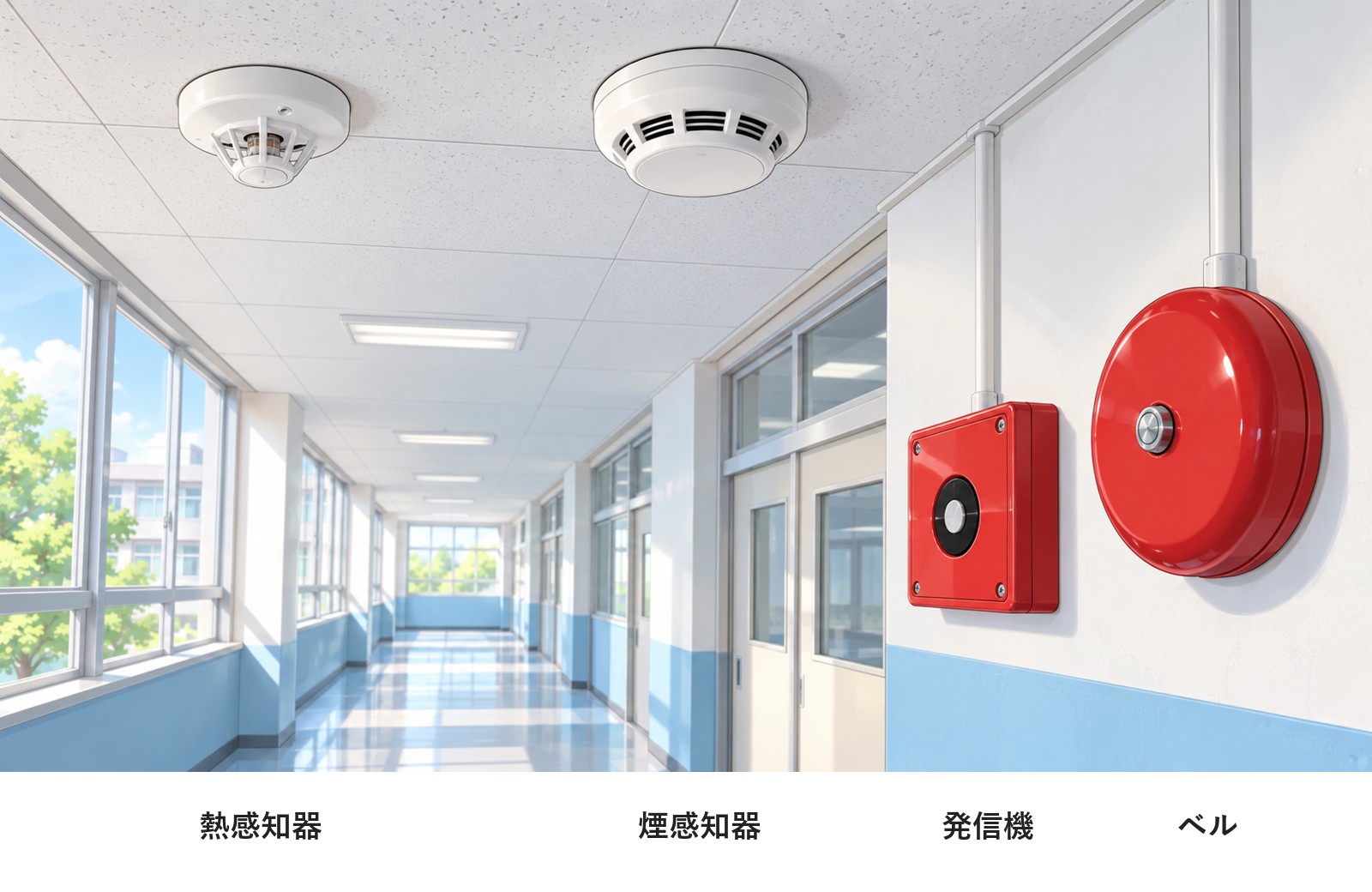

感知器は、火事の熱・煙・炎を見つける機器です。発信機は、火事を見つけた人が押して知らせるボタンを指します。

受信機は、感知器や発信機の知らせを受けて、火事の場所を表示し、ベルなどを鳴らす機器です。図面では、受信機は長方形に対角線と十字、発信機は丸に P の記号なので、名前が似ていても形で見分けられます。

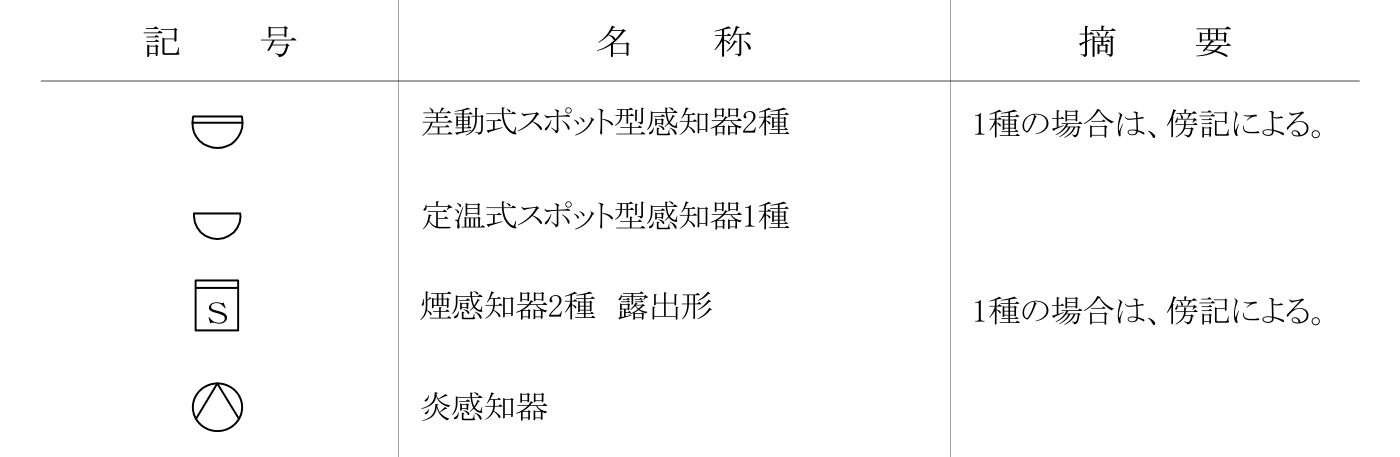

国土交通省の公共建築設備工事標準図（以下、標準図）では、感知器の記号は見つけるものごとに形が違います。

熱の感知器のうちよく出るのは差動式と定温式で、標準図の記号では、線を足した半円が差動式、ただの半円が定温式です。

表の右の欄の「2種」「1種」は感知器の種別で、記号の形は同じまま、記号の横に添える文字（傍記）で書き分けます。この記事の話は、記号の見分け方までです。

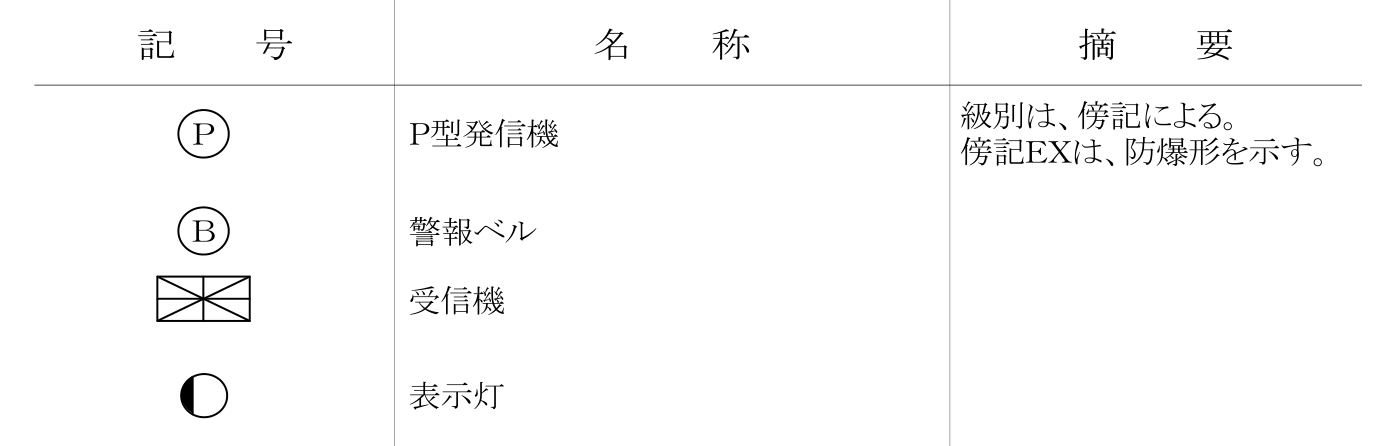

発信機とベルは丸の中の文字、受信機は長方形の中の線、表示灯は塗り方で見分けます。

表示灯の半分を塗った丸は、壁付の照明（壁の側を塗った丸）と形が似ているので、凡例（図面で使う記号の意味の一覧）で確かめましょう。

実物の系統図には、P型発信機・表示灯・ベルをまとめた機器収容箱も書かれていました。

受信機は、火事の場所を警戒区域ごとに表示します。警戒区域は、その表示で見分けられるいちばん小さな区域です。

図面では、区域の境を線で、区域を番号で示します。国の工事の図面の作り方の基準では、警戒区域の線を一点鎖線の極太線で書きます。

編集部が見た平面図では、部屋の外に、大きな丸に数字の番号を書いていました。

警戒区域の大きさは、消防の法令で決まっています。1つの警戒区域は 600m² 以下（主要な出入口から内部を見通せるときは 1,000m² 以下）で、一辺は 50m 以下、2つ以上の階にわたらないのが原則です。

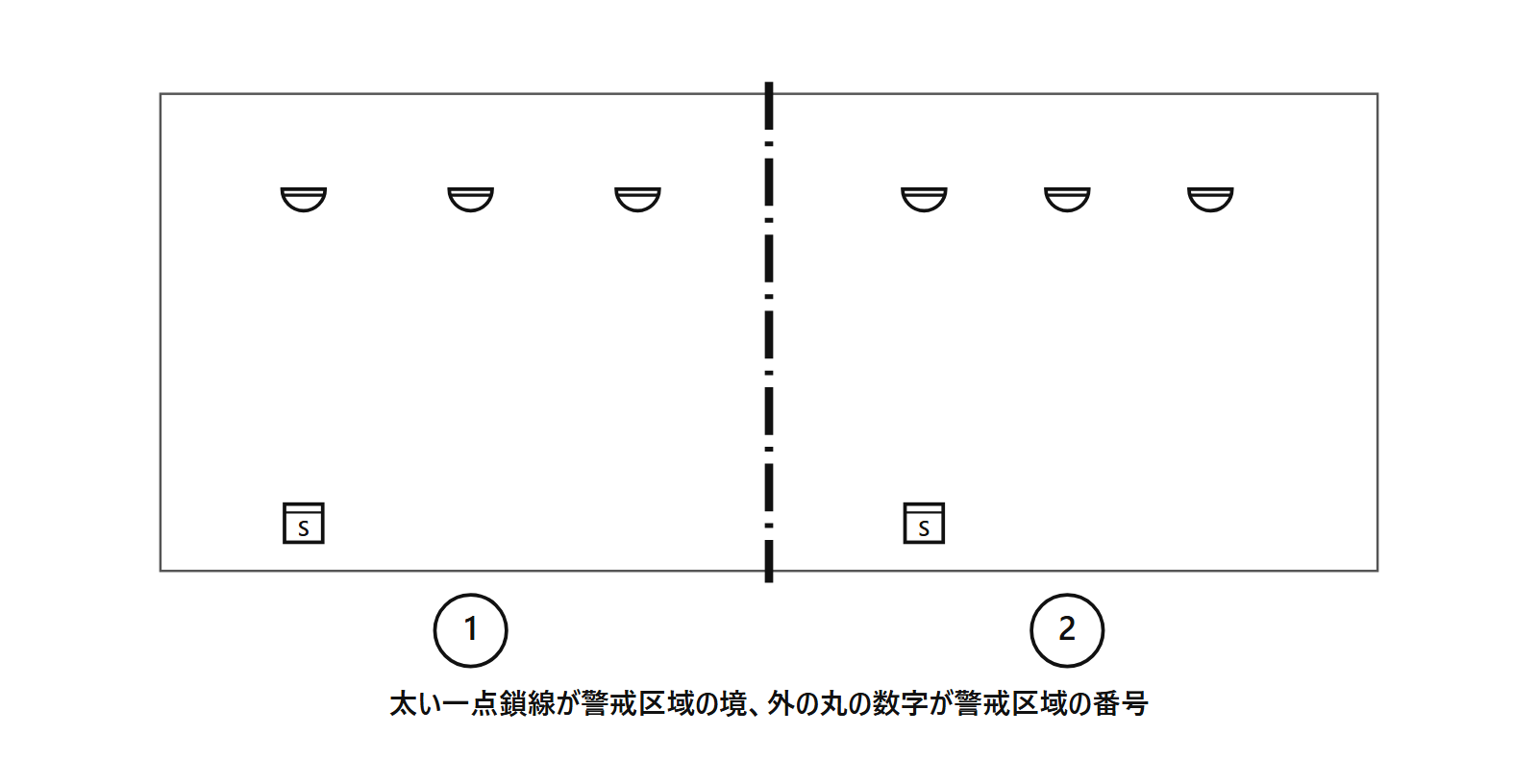

そのため、広い階は2つ以上の区域に分かれます。上の見本は、1つの階を2つの区域に分けた例です。

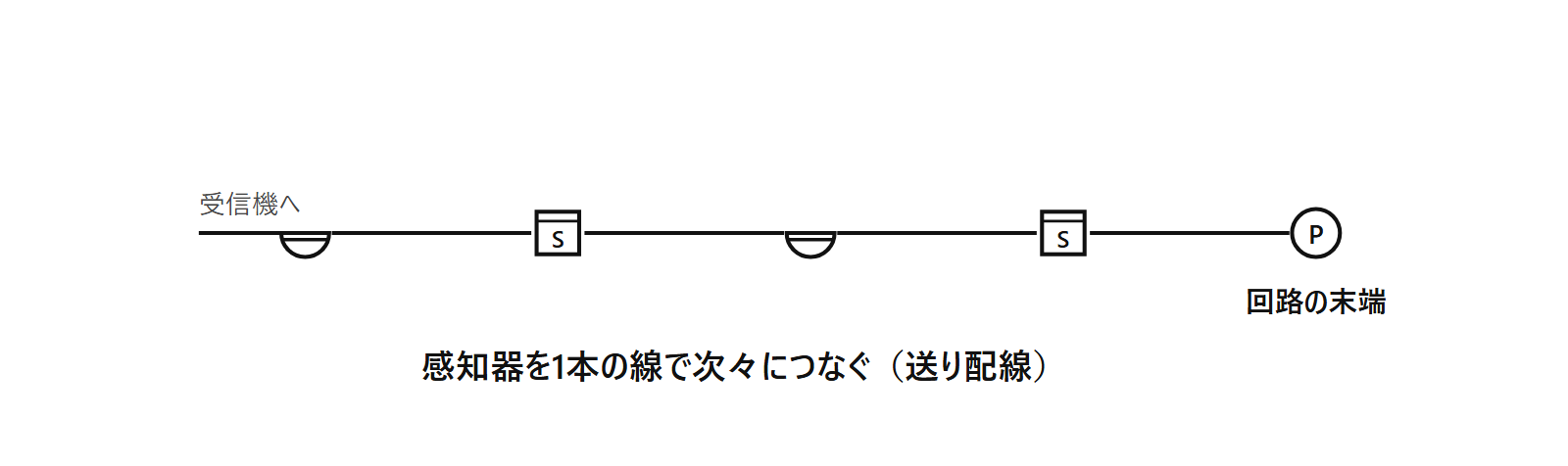

感知器の配線は、消防の法令で**送り配線（感知器を1本の線で次々につなぐ配線）**にする決まりです。感知器をつないだ線の終わりには、発信機や押しボタン、終端器（線の終わりに付ける部品）を設けます。

編集部が見た平面図も、感知器を1本の線で次々につないでいました。

平面図でつないだ感知器の線は、系統図で受信機までたどります。系統図は、機器のつながりを、部屋の中の位置によらず書いた図で、階だけは分けて書きます。

編集部が見た公共の建物の系統図4件（自火報2件・弱電と防犯2件）は、どれも横の線で階を分け、階ごとの帯の中に機器を並べていました。

受信機の位置に、受信機とほかの防災の機器を一体にした「複合盤」を書く図面もあります。

編集部が見た図面では、平面図と系統図の両方に同じ警戒区域の番号がありました。番号を見比べて、区域ごとのつながりを読みましょう。

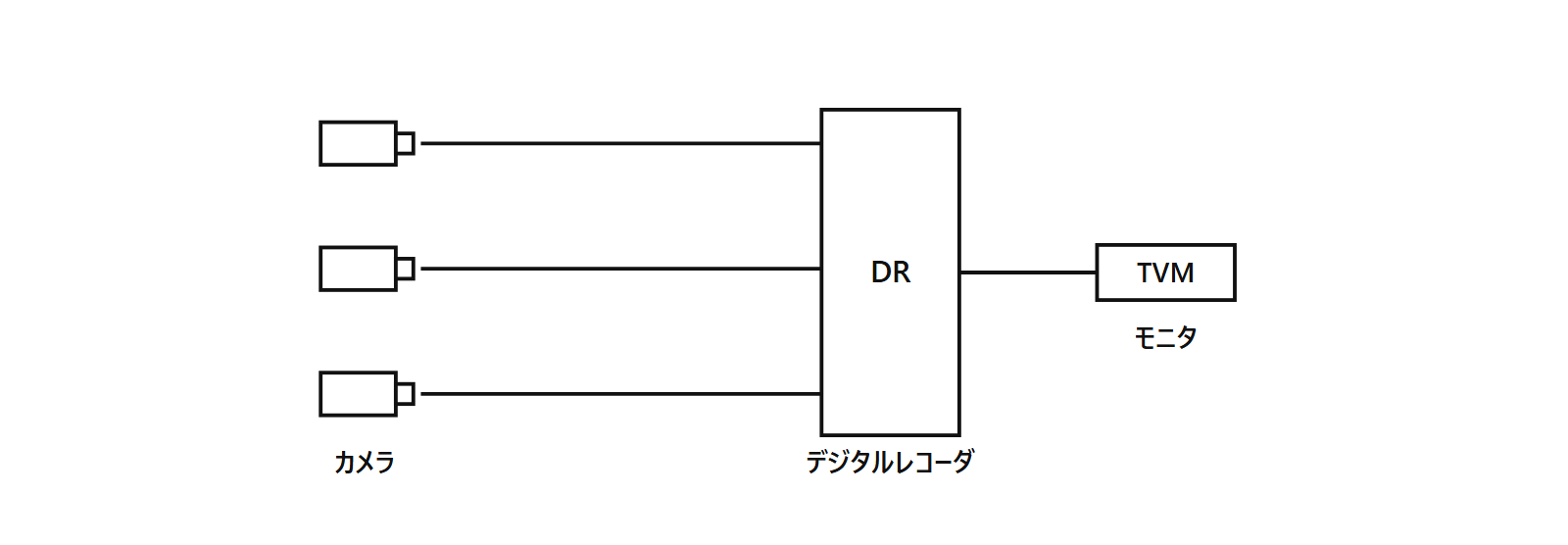

国の工事の基準では、監視カメラ設備と、防犯・入退室管理設備を、別の工事の種類として分けています。防犯の図面には、非常押ボタンや検知器なども書かれます。

この記事で読むのは、防犯の図面のうち次の2つです。

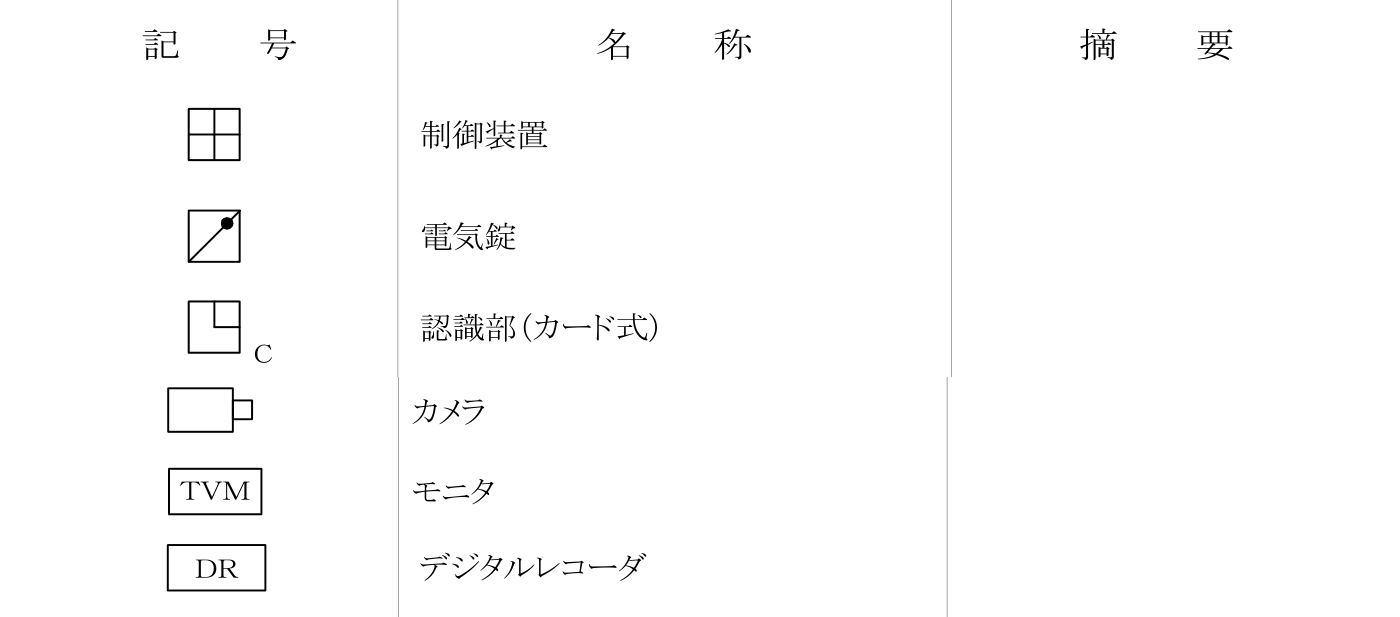

入退室管理設備は、カードなどで人を確かめ、電気錠で扉を開け閉めして、出入りを管理する設備です。標準図では、制御装置・電気錠・認識部を四角を組み合わせた記号で表します。

防犯の図記号は、国の標準図のほかに日本防犯設備協会の規格もあるので、凡例で確かめましょう。
