通信・情報設備図の読み方｜LAN・インターホンなど

• 電話・LAN・テレビの記号がどれも丸で見分けられない
• 弱電の図面とは何の図面？
• 系統図の「5P」は何の数？

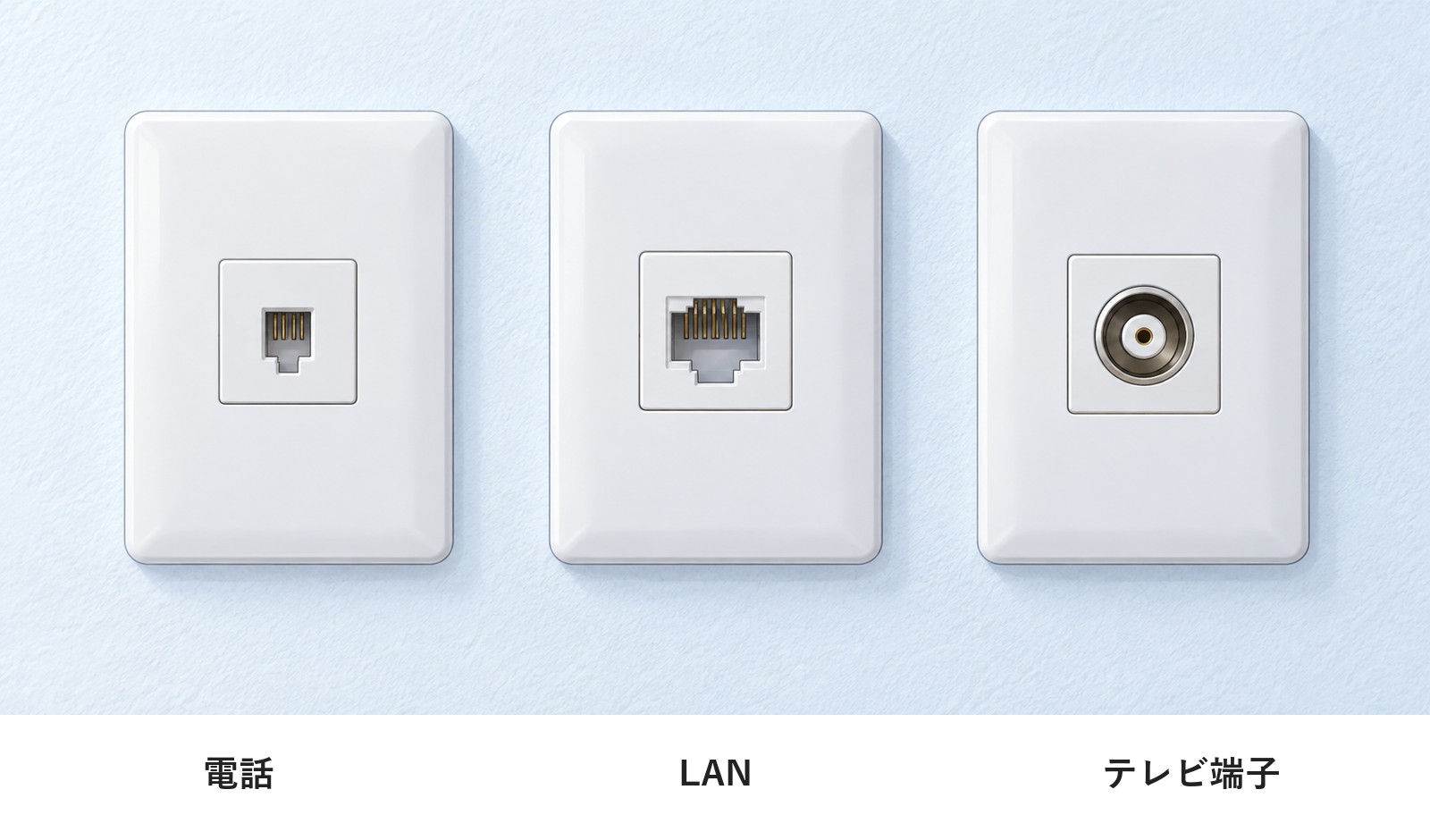

弱電の平面図には、丸の記号がいくつも並びます。電話もLANもテレビも丸なので、どれが何の差し込み口なのか見分けにくい図です。

しかし、丸の中身を見れば、記号は見分けられます。この記事では、電話・LAN・テレビ・インターホンの記号と、系統図で端子盤までのつながりを読む方法を解説します。

弱電は電話やLANなどの通信の設備で、国の基準での呼び名は通信・情報設備です。その図面には、設備の位置とつながりが書かれます。

弱電の設備図とは

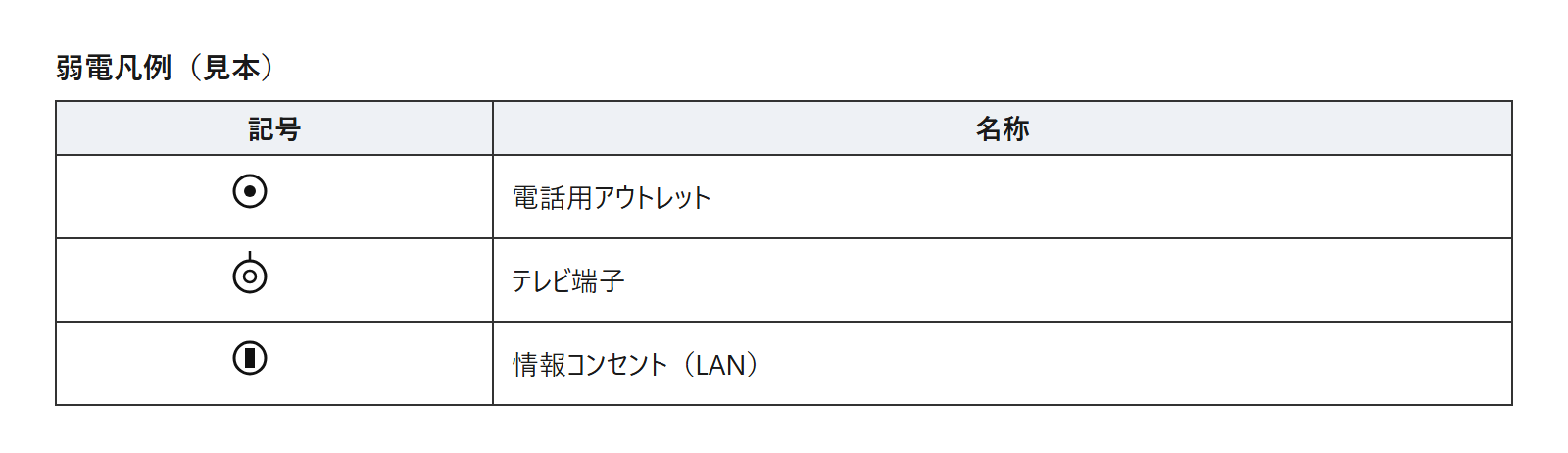

住宅の図面には、凡例を電灯・弱電・火報（火災報知）に分けた例があります。上の見本は、そのうちの弱電の凡例です。

弱電は、電話・LAN・インターホン・テレビなど、小さな電気で動く通信の設備をまとめた呼び名です。

国の基準での呼び名は通信・情報設備ですが、図面の題には「弱電」が多く使われていて、公開されている電気設備の設計図8件のうち6件が、図面の題に「弱電」と付けていました。

国の工事の基準では、通信・情報設備の図面として、機器の仕様・系統図・配線図を作ります。この記事では、配線図（平面図に記号と配線を書いた図）で差し込み口の位置を、系統図でつながりを読みます。

記号は丸の中身で見分ける

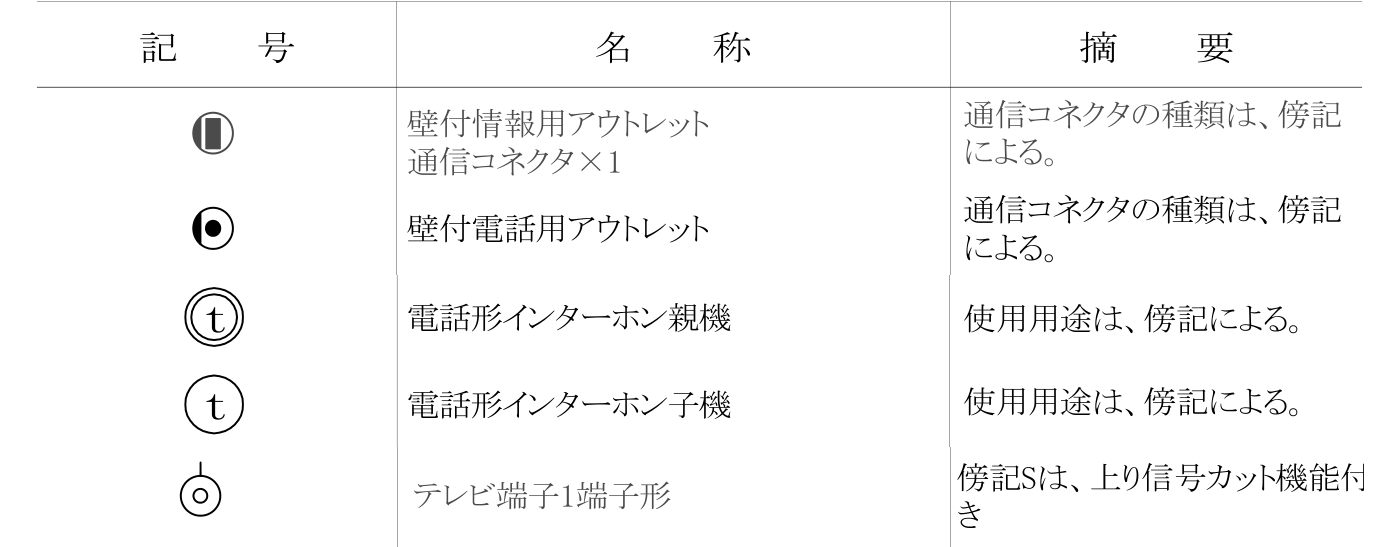

国土交通省の公共建築設備工事標準図（国の工事で使う記号の表。以下、標準図）では、差し込み口とインターホンの記号はどれも丸です。丸の中に何を描くかで見分けます。

住宅の凡例では、情報用アウトレットを「情報コンセント」と書く例もありました。

記号のそばには傍記（記号の横に添える文字や数字）を書き、差し込み口では通信コネクタの種類などを書きます。手元の図面では、まず凡例で記号の意味を確かめましょう。

壁付と床付の書き分け

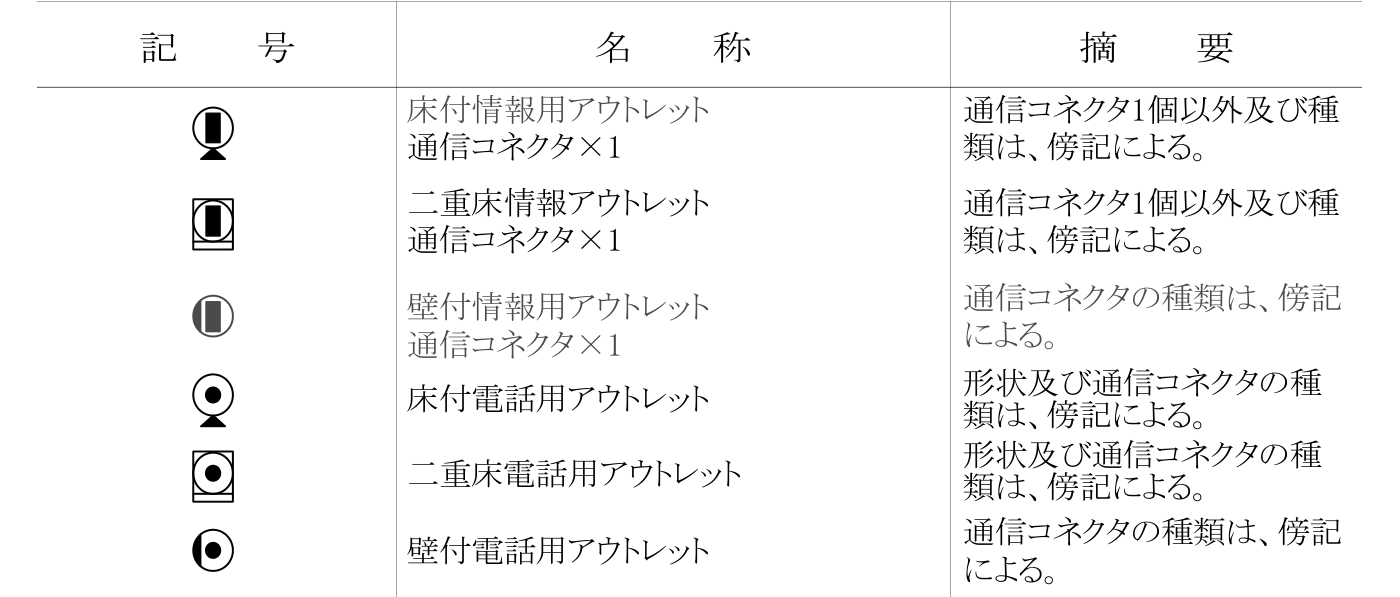

丸の中身で種類が分かったら、次は丸の外側を見ます。差し込み口の記号は、壁に付くか床に付くかで形が変わります。

壁付の記号は、丸のうち壁に付く側を塗った形です。床付は丸の下に黒い三角を付け、二重床用は丸を四角で囲みます。

照明やコンセントの記号も、壁付は同じように壁の側を塗ります。

系統図は階の帯から端子盤へたどる

系統図は、設備がどこからどこへつながるかを、建物の中の位置によらず書いた図です。

編集部が見た公共の建物の弱電・防犯・火災報知の系統図4件は、どれも横の線で階を分け、階ごとの帯の中に機器を並べる形でした。

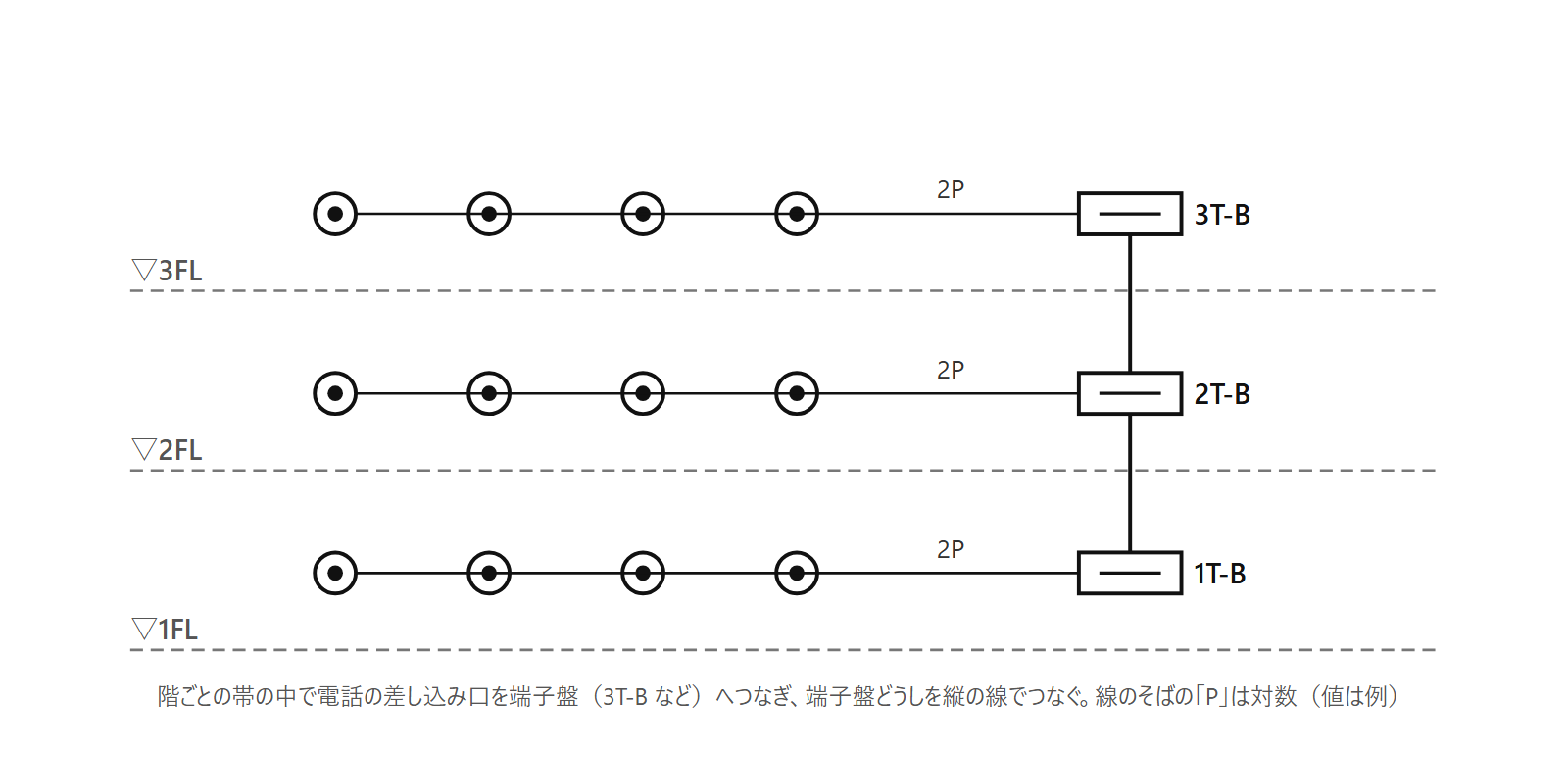

弱電の系統図では、帯の中の機器を端子盤（弱電の機器や端子台を収める箱）へつなぎ、端子盤どうしを縦の線でつなぎます。平面図で見つけた差し込み口は、系統図の同じ階の帯の中で探します。

対（つい）は、通信のケーブルの電線を2本1組にしたものです。見本の線のそばの「2P」は、この対の数を表します。

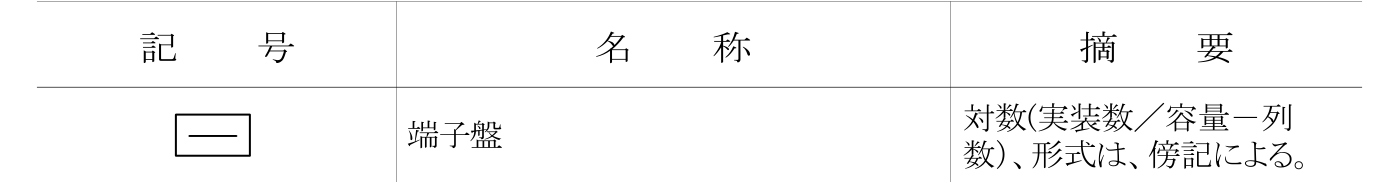

標準図の端子盤の記号は、長方形の中に横線を1本引いた形です。端子盤の対の数（対数）と形式は、傍記で書くとしています。

編集部が見たインターホン・防犯の系統図でも、線に「5P」「7P」のように書いていました。住宅の系統図では、階の帯を書かず、各部屋の情報コンセントへの線を書いた例がありました。

丸の中身と系統図で弱電を読もう

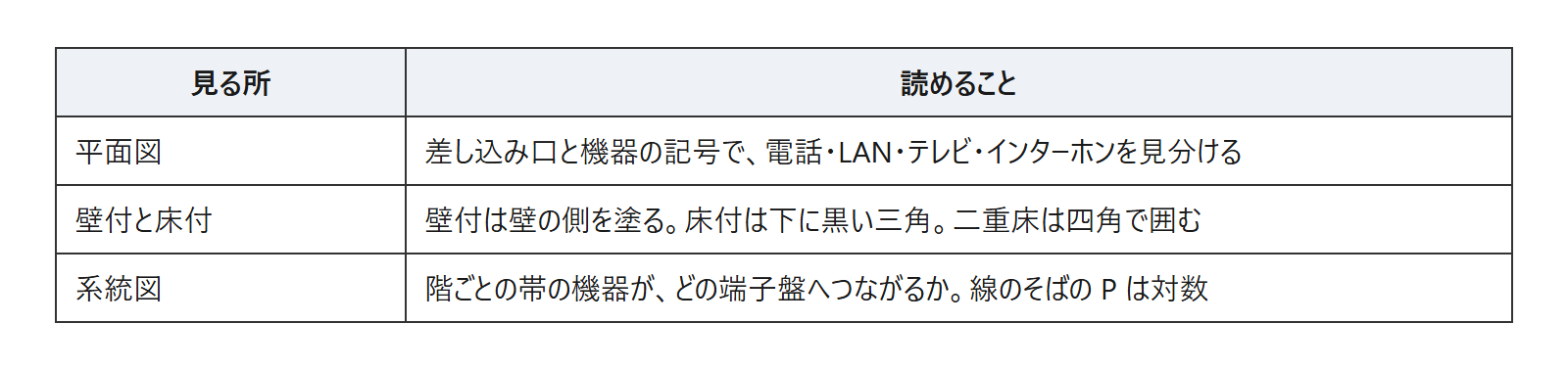

弱電の設備図は、通信の設備の位置とつながりを書いた図面です。この記事で読んだのは、次の3つです。

• 記号：丸の中が縦長の黒なら LAN、小さな黒丸なら電話、白い小さな丸ならテレビ、t なら電話形インターホン
• 壁付と床付：壁の側を塗る・下に黒い三角・二重床は四角で囲む
• 系統図：公共の建物では階ごとの帯の機器を端子盤へ。線のそばの P は対数

弱電の平面図を開いたら、凡例を確かめてから丸の中身で差し込み口を見分け、系統図の同じ階の帯で端子盤までたどってみてください。

照明・コンセント・スイッチの記号は「電気設備の図記号｜照明・コンセント・スイッチ」（準備中）で解説します。

火災報知と防犯の図面の解説は、「防犯・火災報知設備図の読み方｜防犯カメラ・入退室管理・自動火災報知設備」（準備中）です。
