分電盤と回路の読み方｜分電盤単線接続図

編集部公開 2026-10-06 読了約6分

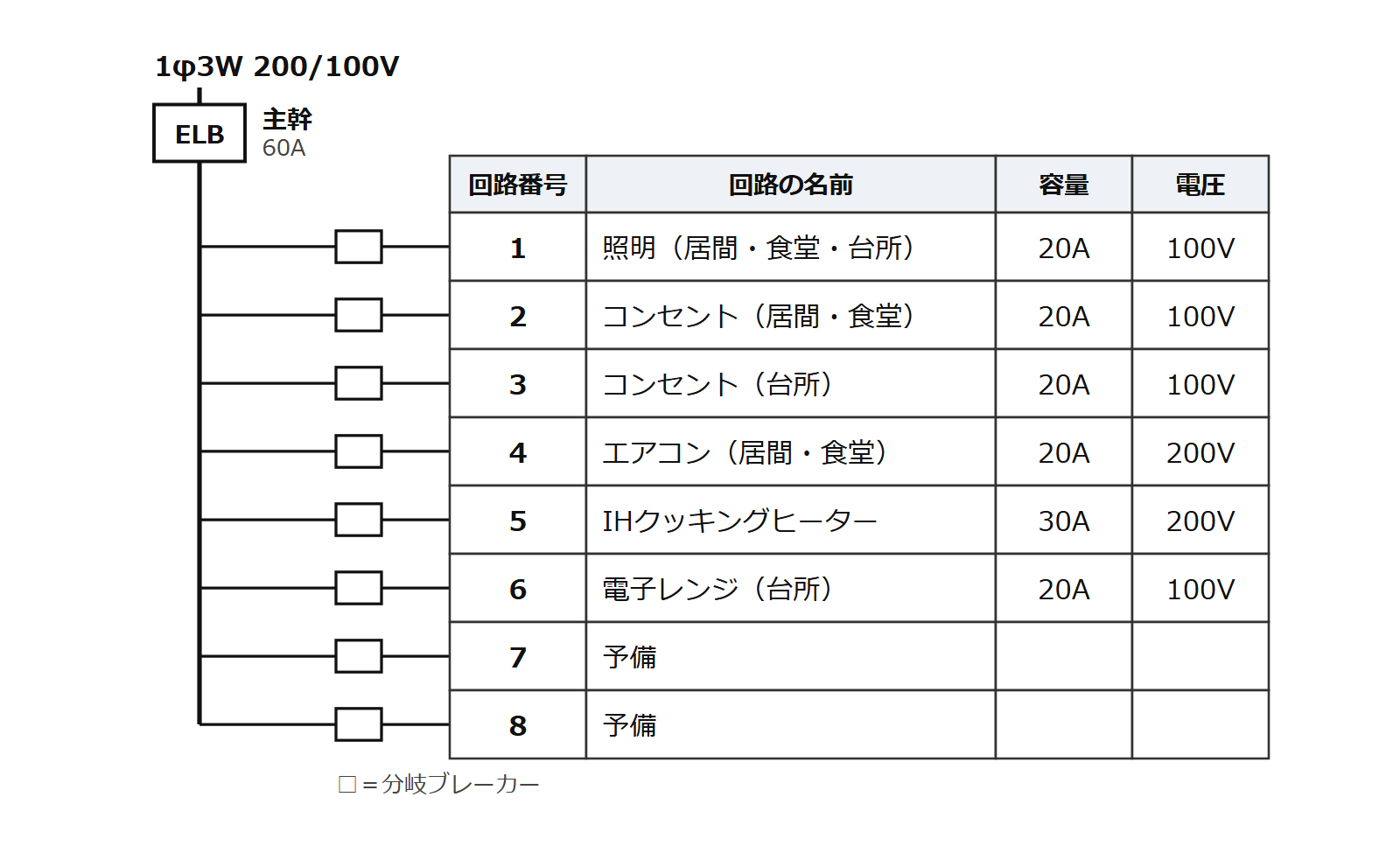

分電盤結線図を開くと、上から下りる太い線と、そこから横に分かれる線、番号の並んだ表があります。「ELB」「1φ3W」のような文字もあり、どこから読めばよいのか迷う図です。

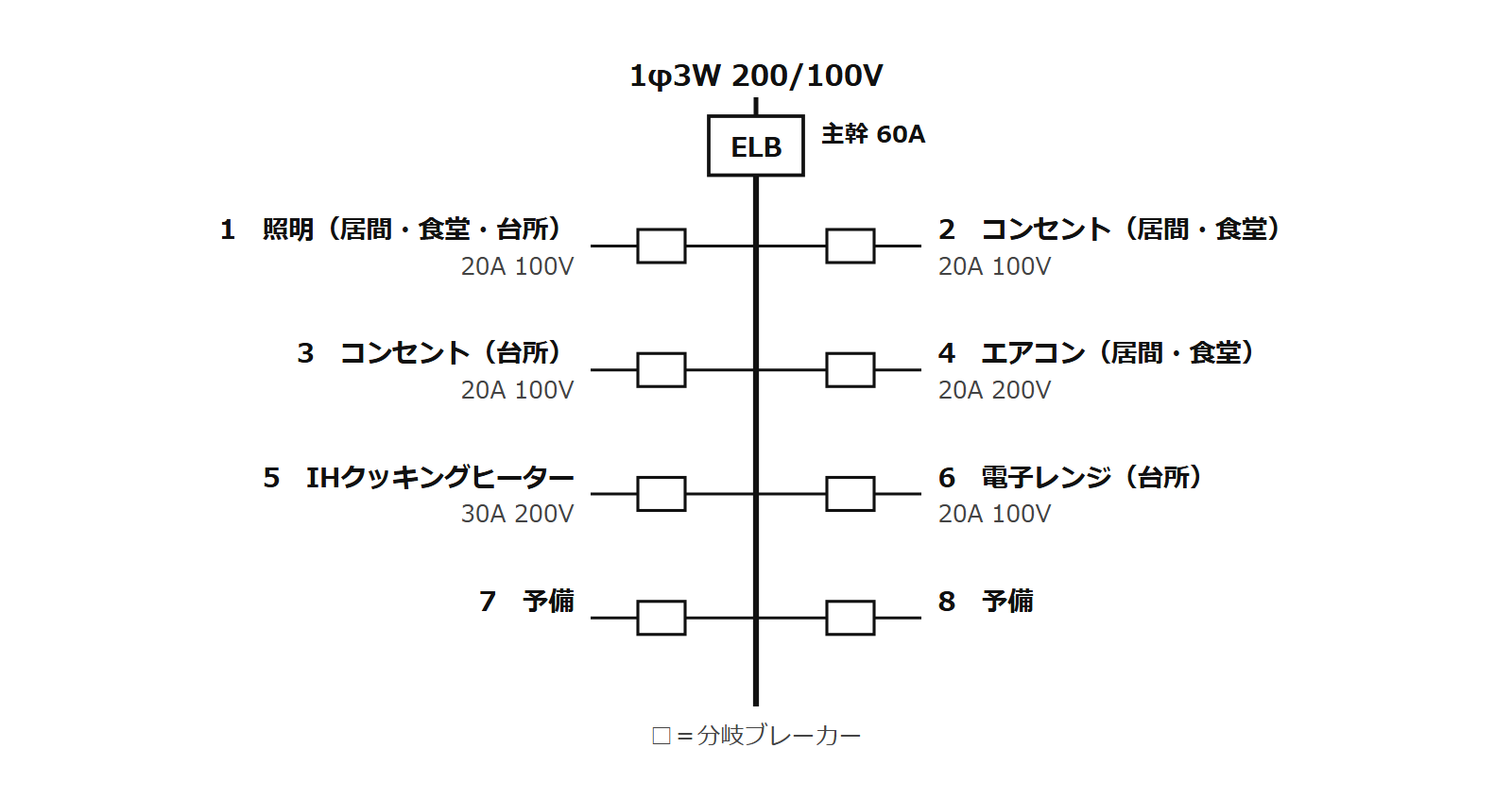

しかし、読む所は、図のいちばん上にある電気方式と主幹、その下の回路ごとの行の2つです。この記事では、住宅の見本を使ってこの2つの読み方を解説し、表の形と枝の図の形の2つの書き方も扱います。

読み終えると、1つの行から、その回路が何の回路で、何Aのブレーカーで、100Vか200Vかが分かります。

分電盤結線図とは

分電盤結線図は、分電盤の中で、電気がどの回路に分かれるかを書いた図です。平面図が器具の場所を書く図なのに対して、分電盤結線図は電気のつながりを書く図で、2つは回路番号で結びます。

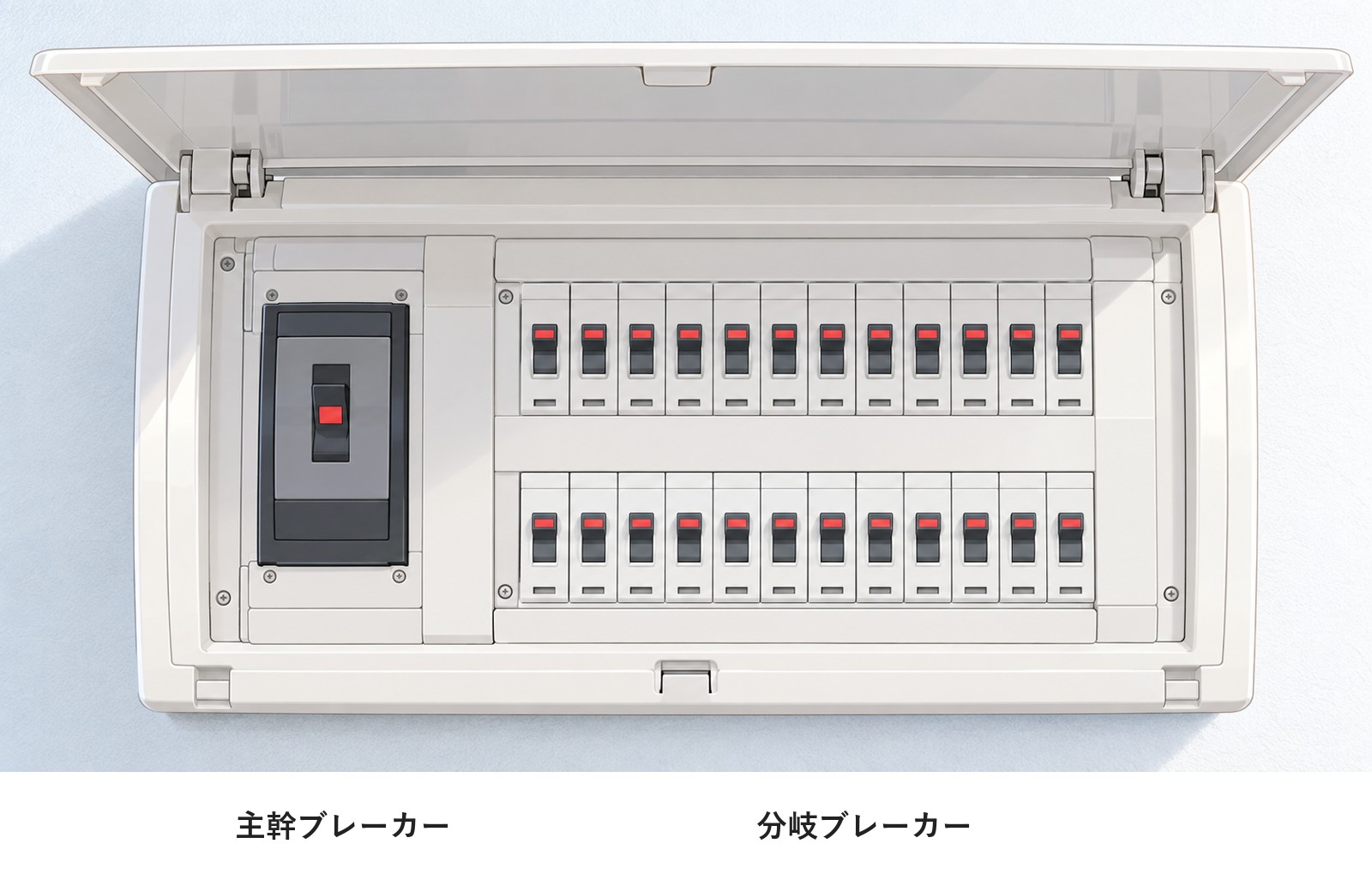

分電盤は、建物に入った電気を、部屋や機器ごとの回路に分ける箱です。図の縦の太い線は主幹から下りる電気の通り道で、そこから横に分かれる線が1本ずつの回路を表します。

ブレーカー（遮断器）は、電気が流れすぎたときなどに自動で電気を切る装置です。分電盤には、入口の主幹ブレーカーと、横の線の上の □ で表す回路ごとの分岐ブレーカーが入っています。

回路は、分岐ブレーカー1つから先の電気の通り道です。1つの回路に、照明やコンセントがいくつかつながります。

国が発注する建物の工事の基準での呼び名は「分電盤単線接続図」ですが、編集部が題を数えた公開の設計図8件のうち、5件は「分電盤結線図」でした。

この図は図面の中だけでなく、国の工事では実物の分電盤の扉の裏にも図面ホルダに入れて置かれます。

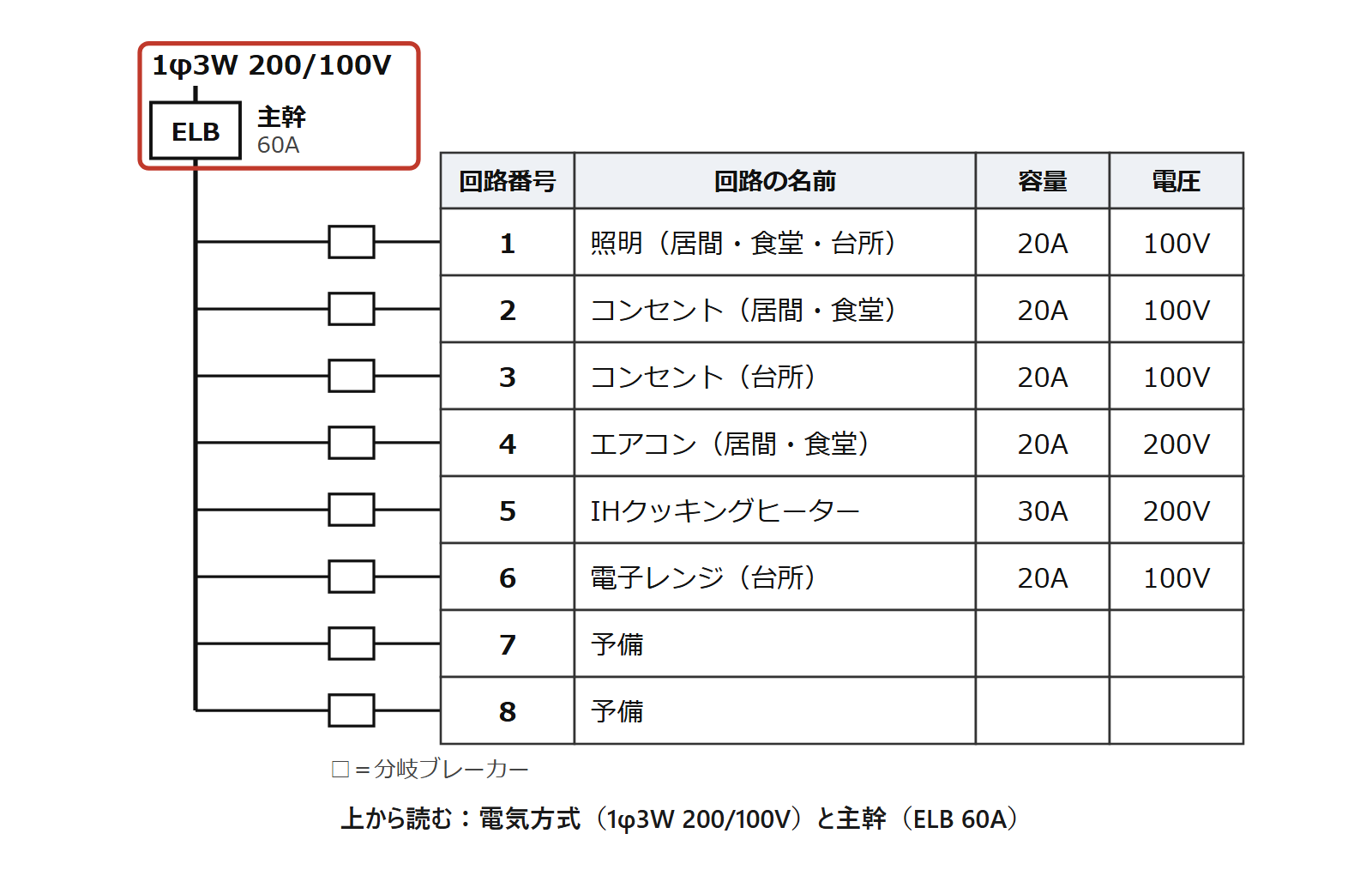

分電盤結線図で最初に見るのは、いちばん上の電気方式と主幹です。ここに、分電盤に入ってくる電気の送り方と、入口のブレーカーが書かれています。

見本の「1φ3W」は単相3線式を表す略号で、「200/100V」はこの送り方で使える電圧です。

単相3線式は3本の電線で100Vと200Vの両方を使える送り方で、いまの住宅のほとんどがこの送り方を使っています。

主幹ブレーカーは、分電盤の電気の入口にあって、盤全体の電気を入り切りするブレーカーです。図面の欄では「主開閉器」と書くこともあります。

見本の「ELB 60A」は、主幹が漏電遮断器で、容量が60Aであることを表します。国の標準図での漏電遮断器の略号は、ELCB です。

編集部が中身を確かめた分電盤の図5件のうち、住宅の1件は主幹が漏電遮断器でした。

電気方式を書いていたのは3件で、書いていない図面では主幹から読み始めます。

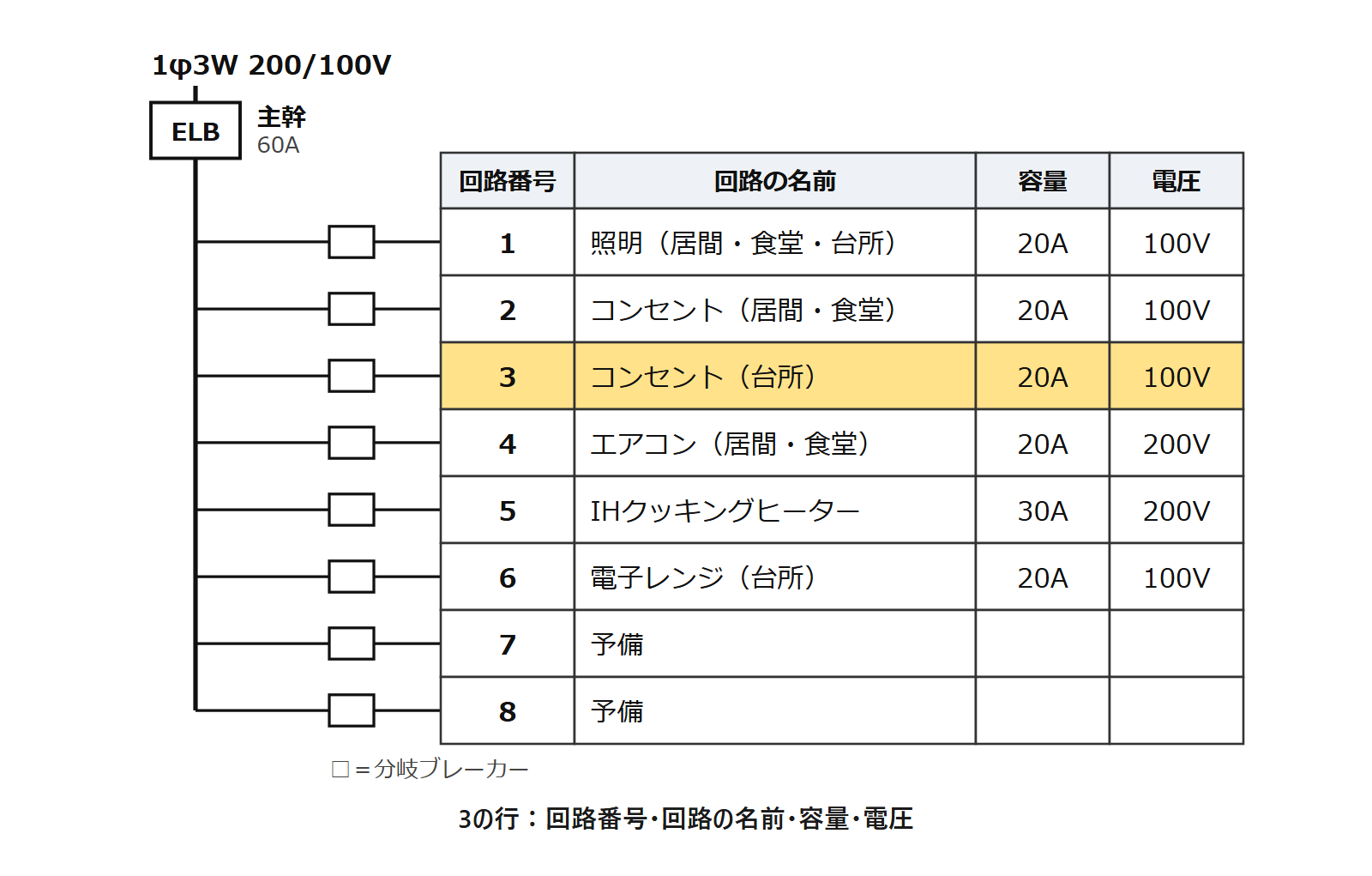

主幹の下には、回路ごとの行が並びます。1つの行に書かれているのは、回路番号・回路の名前・ブレーカーの容量・100Vか200Vかです。

欄	書いてあること
回路番号	回路ごとの番号
回路の名前	その回路が受け持つ所や機器。図面では「負荷名称」「回路名称」とも書く
容量	ブレーカーが何アンペア（A）まで流せるか
電圧	100V か 200V か

平面図では、照明やコンセントの記号のそばに、その器具がつながる回路の番号を書きます。平面図の台所のコンセントのそばに回路番号3があれば、見本の3の行の回路につながっています。

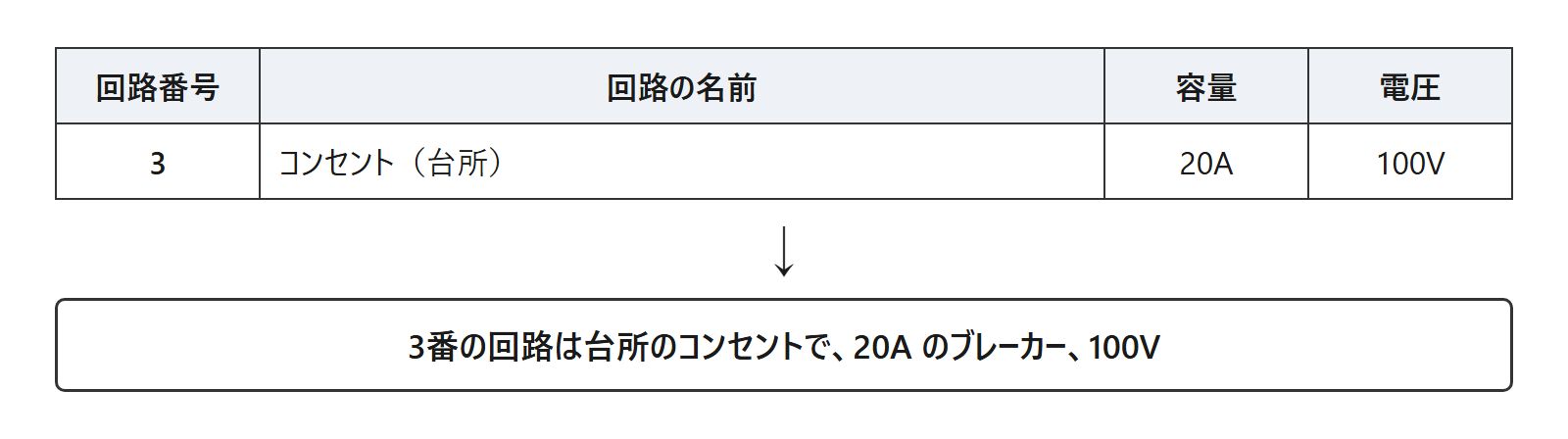

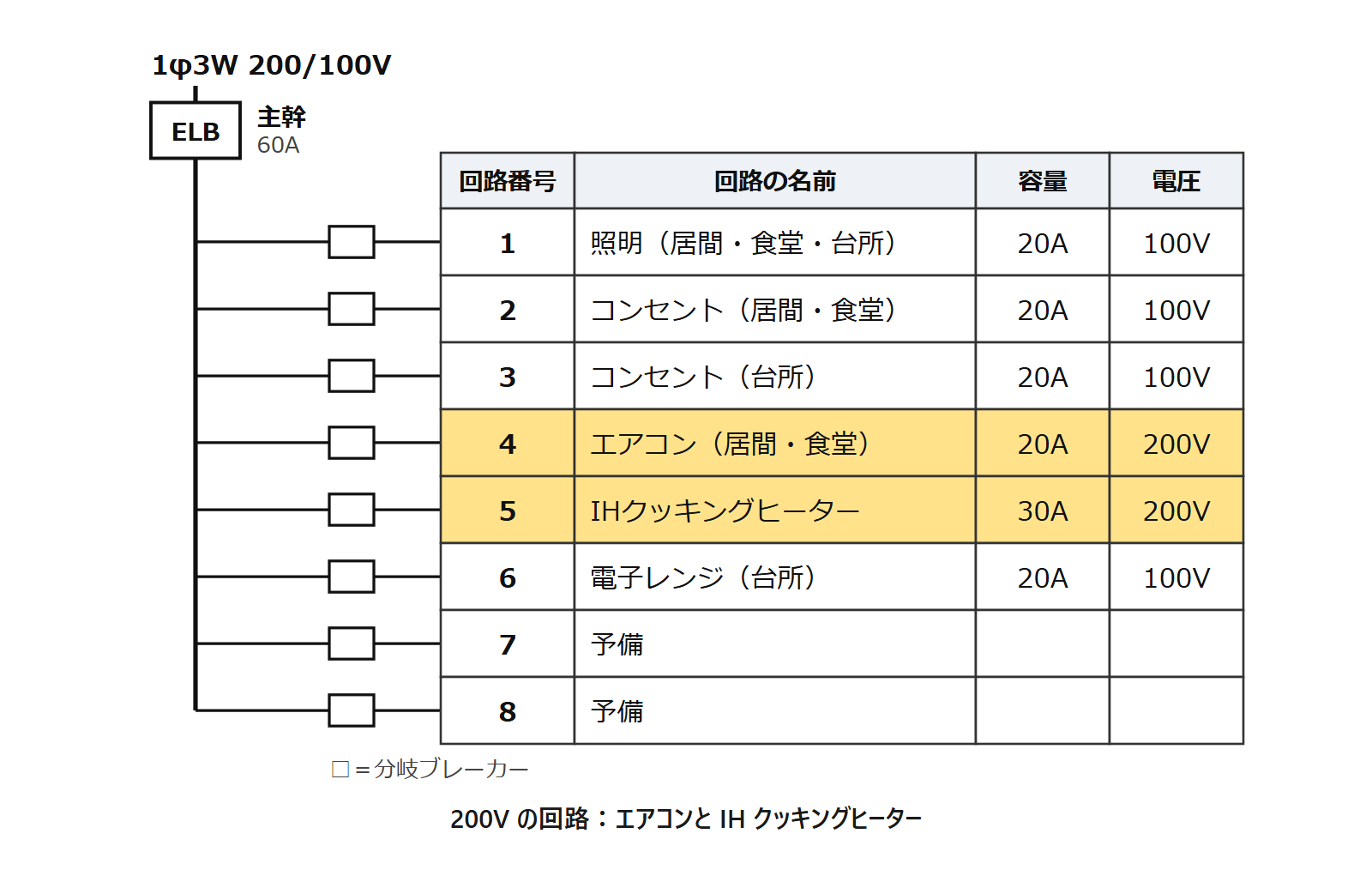

見本の3の行なら、台所のコンセントの回路で、ブレーカーの容量は20A、電圧は100Vです。容量は多くが20Aで、見本では5のIHクッキングヒーターだけが30Aです。

中身を確かめた5件は、どれも回路番号・回路の名前・容量・100Vか200Vかと、予備の回路を書いていました。

予備は「予備」「予備スペース」と書かれ、100Vか200Vかは欄のほか、200Vとだけ添える図面もありました。
