電気設備図の平面図には、白い丸、小さな黒い丸、半分を塗った丸が並び、横に「3」「E」「WP」のような小さな文字が添えられています。初めて見ると、どれが照明でどれがスイッチなのかも分かりにくい図です。

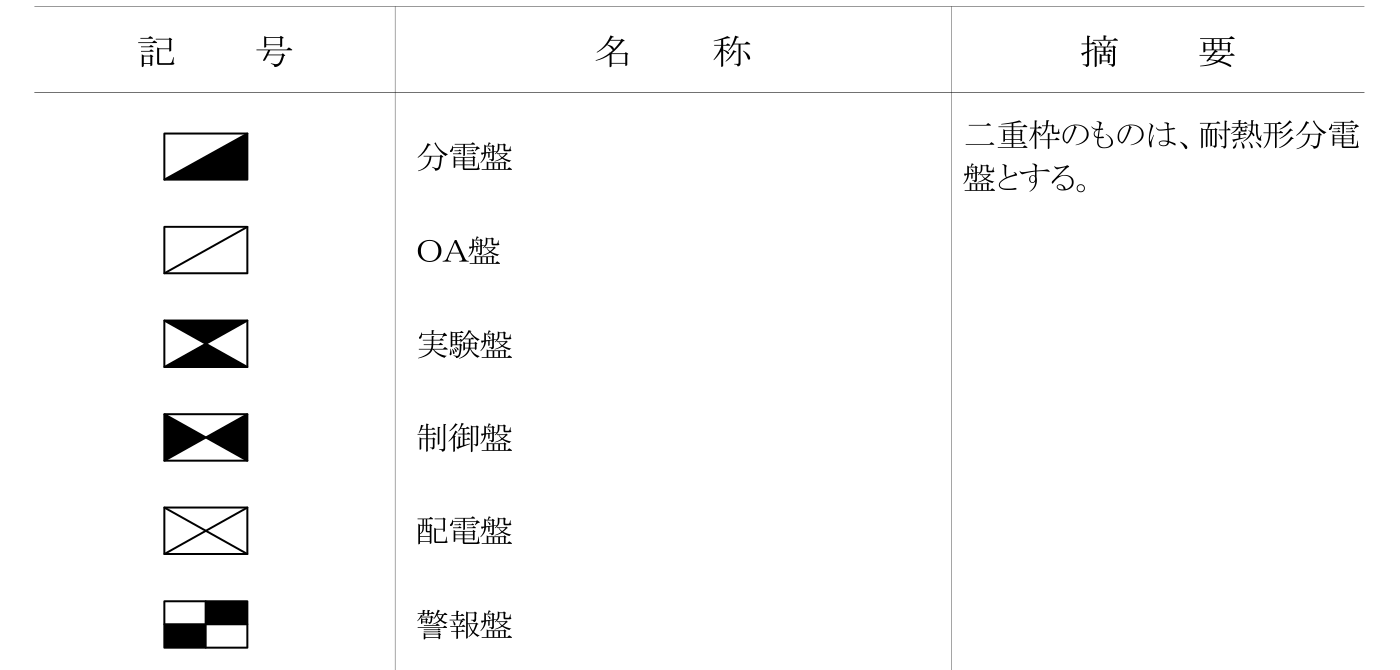

しかし、記号の形と横の文字には決まりがあります。この記事で解説するのは、照明・スイッチ・コンセント・分電盤の図記号と、記号に添える文字（傍記）の意味です。

見本には、国の工事の標準図と住宅の凡例を使います。

記号の形が器具の種類を、横の傍記が細かい違いを表すというのが、読み方の基本です。

電気設備の図記号とは

電気設備の図記号は、照明・スイッチ・コンセント・分電盤などを、図面の上で表すための決まった形です。電気設備図の配線図では、この記号を平面図の上に書き込み、器具の位置を表します。

記号の決まりを定めているのは、日本産業規格の JIS C 0303「構内電気設備の配線用図記号」です。

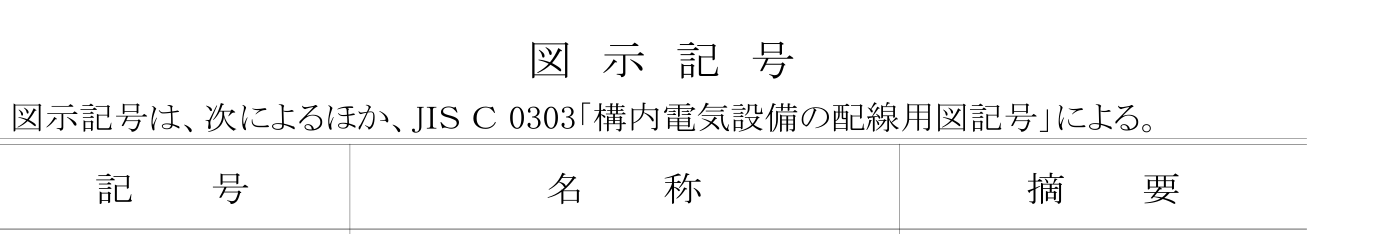

国の工事では国土交通省の「公共建築設備工事標準図（電気設備工事編）」の記号を使い、標準図の表に無い記号は JIS C 0303 によるとしています。

記号の横に添える小さな文字や数字は、傍記といいます。たとえばコンセントの記号の横の「2EET」は、差し込み口の数とアースの種類を表す傍記です。

図面の作り方の決まり（建築設備工事設計図書作成基準）では、標準図に無い記号を使うときは、記号を決めて凡例に書くとしています。凡例があれば、図面で使う記号の意味はそこで引けます。

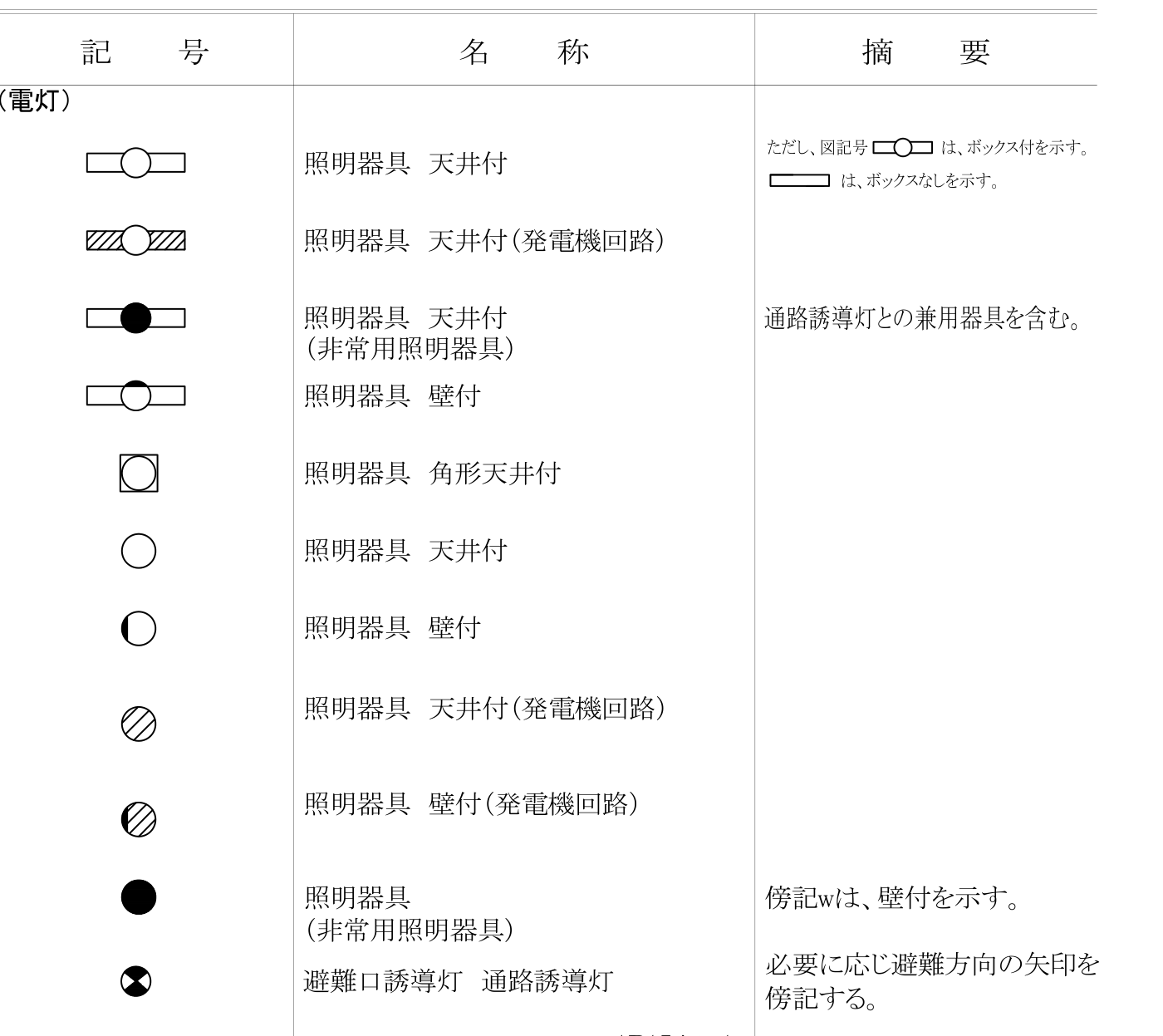

標準図では、照明器具の記号は白い丸が基本です。天井に付く照明を丸で表し、長方形に丸を重ねた形や、四角に丸を重ねた角形の形もあります。

壁に付く照明は、丸のうち壁に近い側の半分を塗った形です。非常用照明器具は黒く塗った丸で、照明の白い丸と同じ大きさに描かれます。

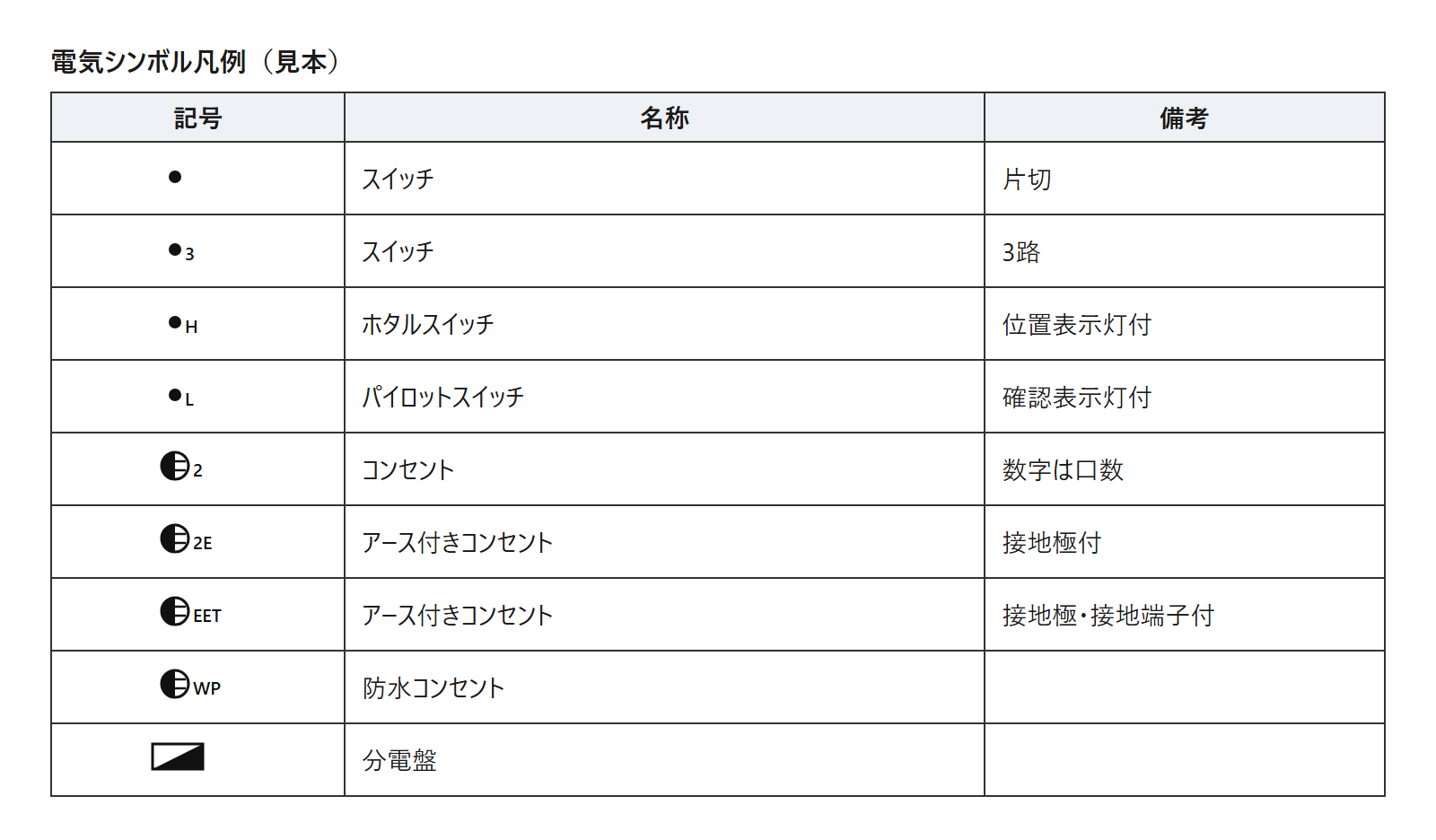

住宅の図面の凡例では、ダウンライト・シーリングライト・ブラケット・ペンダントのように、照明を器具の種類ごとに分けて並べる例があります。

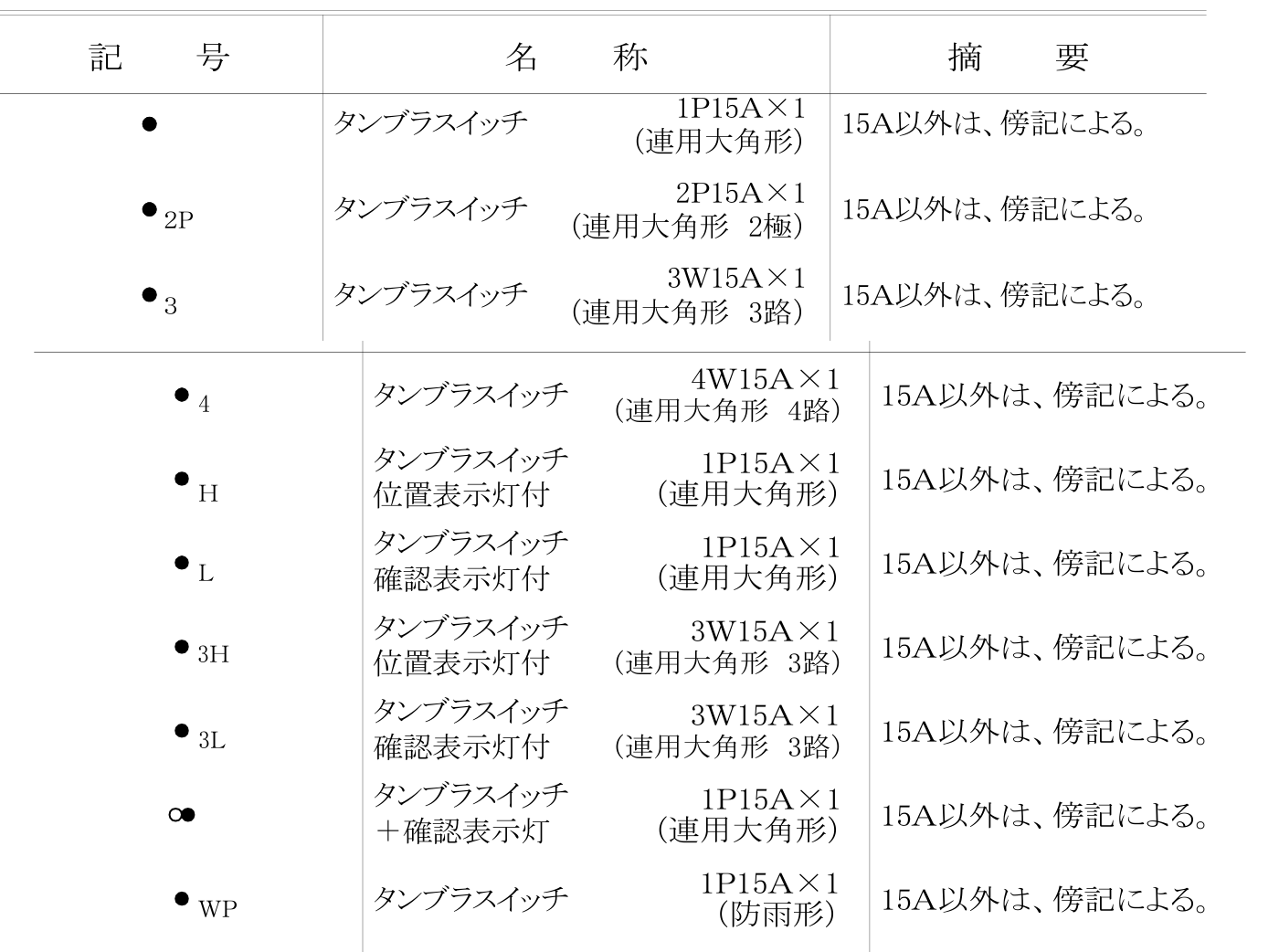

標準図では、スイッチの記号は小さな黒い丸です。非常用照明器具の黒い丸より小さく描かれるので、大きさで見分けます。

何も添えていない黒い丸は、3路や4路でないふつうのスイッチです。住宅の凡例では「片切」と書くものもあり、スイッチの種類は黒い丸の右下の傍記で表します。

傍記	意味
3	3路スイッチ（2か所から同じ照明を点けたり消したりする）
4	4路スイッチ（3か所以上から同じ照明を点けたり消したりする）
H	位置表示灯付（照明が消えているときにスイッチが小さく光り、暗い所でも場所が分かる）。住宅の凡例ではホタルスイッチと書くものもある
L	確認表示灯付（照明が点いている間、スイッチのランプが光って知らせる）。住宅の凡例ではパイロットスイッチと書くものもある
WP	防雨形

3路スイッチは、階段の上と下や、廊下の両端に使われます。傍記は並べて書くこともあり、「3H」は位置表示灯付の3路スイッチです。

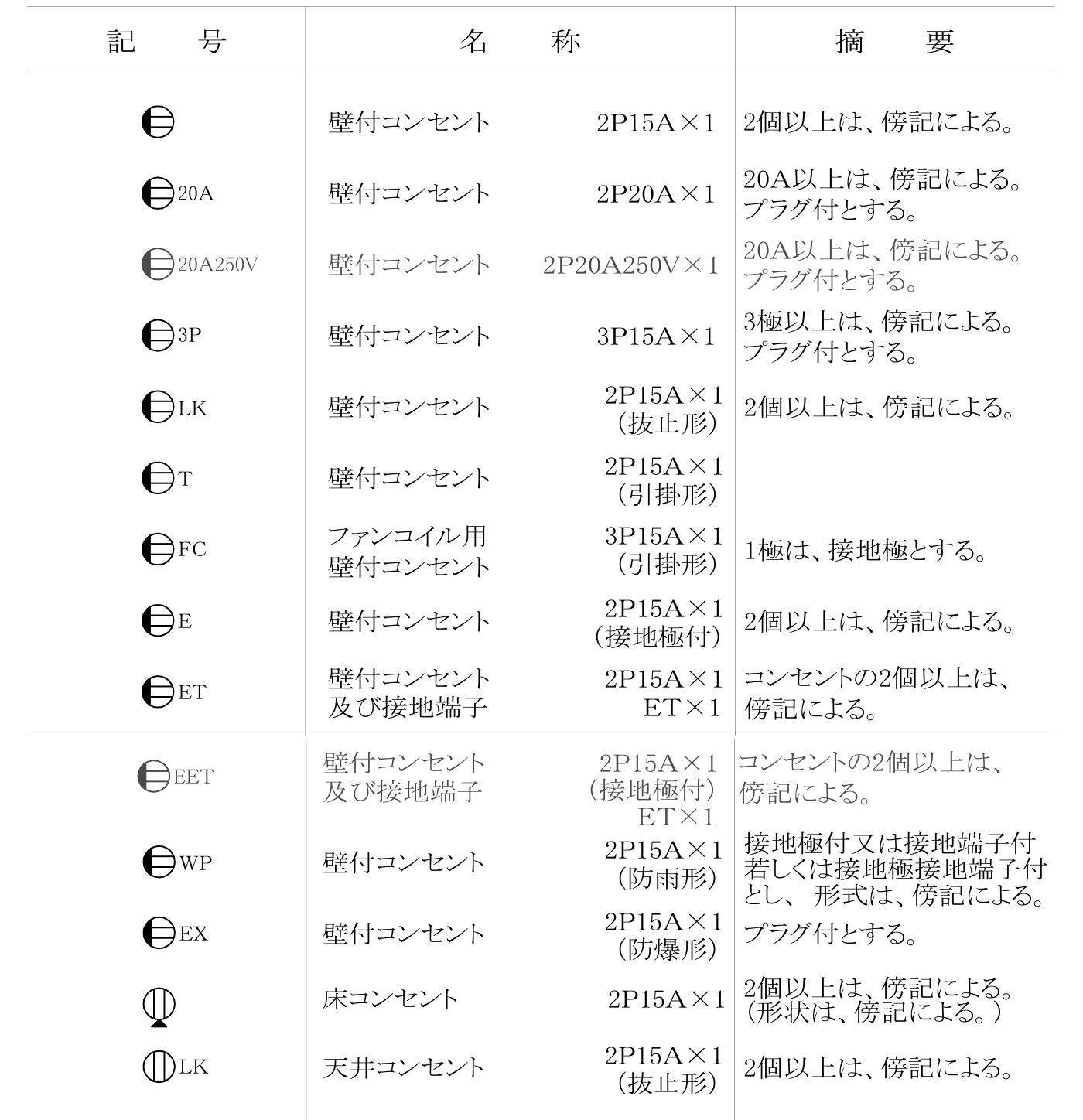

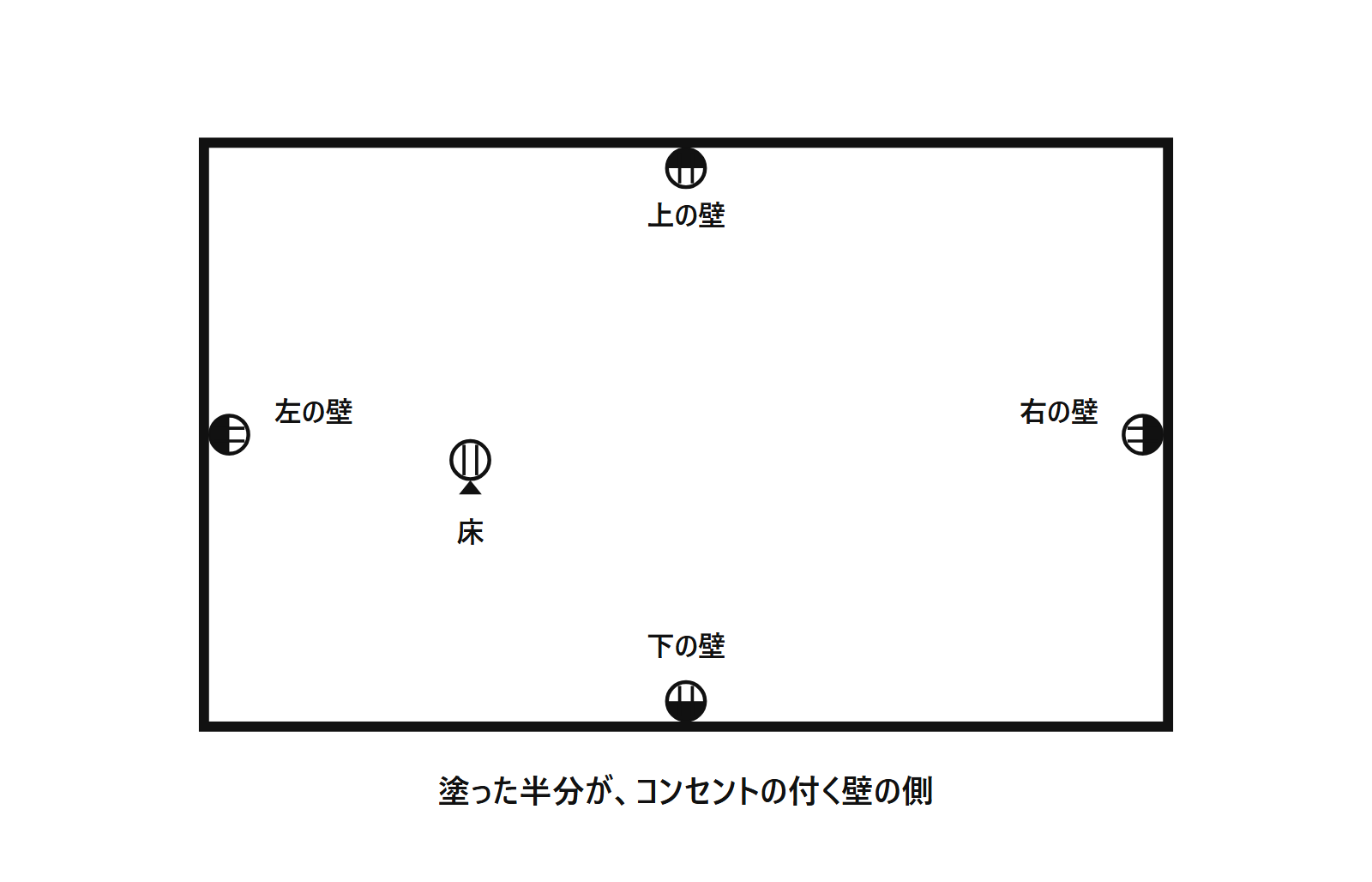

標準図では、コンセントの記号は丸に2本の線を入れた形です。壁に付くコンセントは、照明と同じく壁に近い側の半分を塗ります。

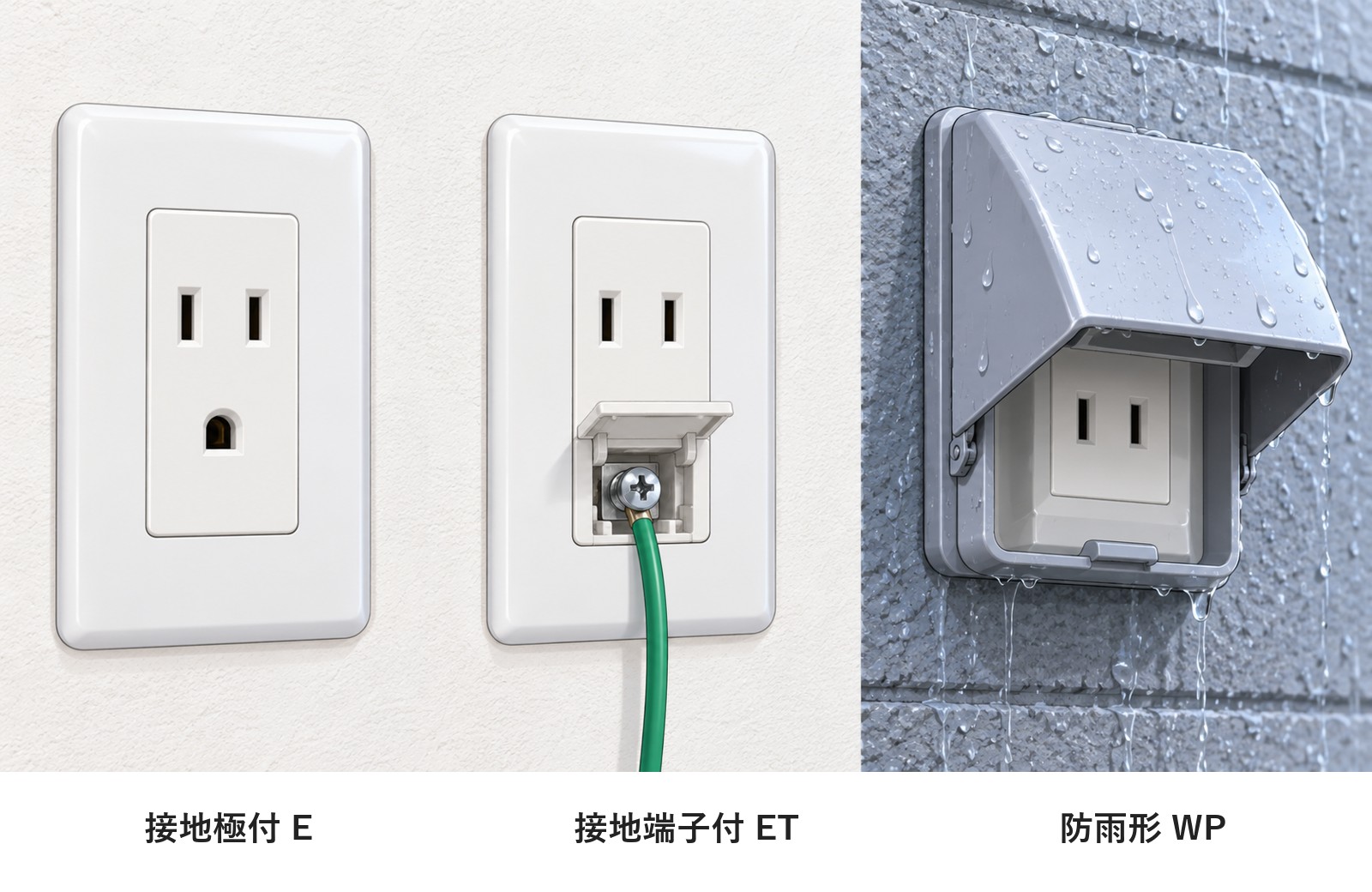

コンセントの傍記は、差し込み口の数やアースの有無を表します。主な傍記は次のとおりです。
