Jw_cadの表題欄の作り方｜項目と配置

Jw_cadで、表題欄を作るには？
表題欄に何を書けばいいか、分からない…
表題欄のテンプレートを使い回す方法を知りたい

2次元CADのJw_cad（ジェイダブリューキャド）で図面枠を作ったら、外枠の中に表題欄を付けます。表題欄には、工事名や図面名、図面番号など、その図面が何の図面かを示す項目を書きます。

ただ、表題欄は形も項目も図面によって違い、決まった形はありません。そのため、何をどこに置くかを先に決めてから線を引くのが近道です。

この記事では、表題欄に書く項目と並びを決めてから、外枠の下辺に沿った帯の表題欄を作る手順を解説します。項目の文字の入れ方と、作った表題欄を次の図面で使い回す方法も分かります。

画面：Jw_cad Version 10.03.6（Windows 11）

表題欄とは

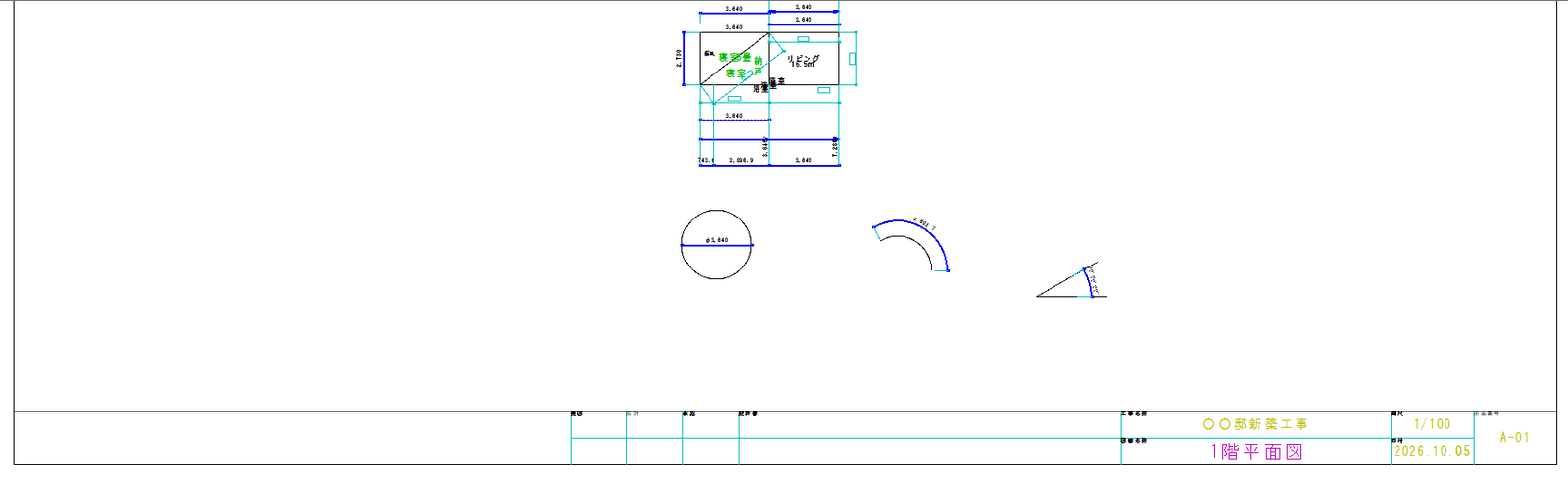

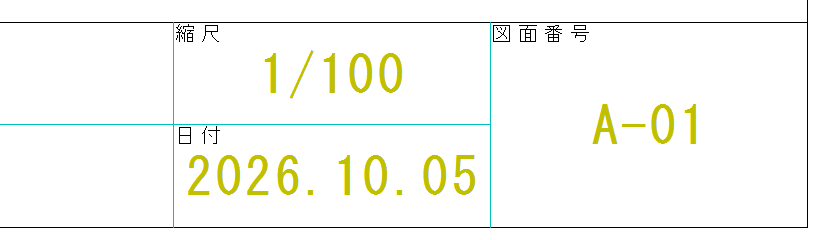

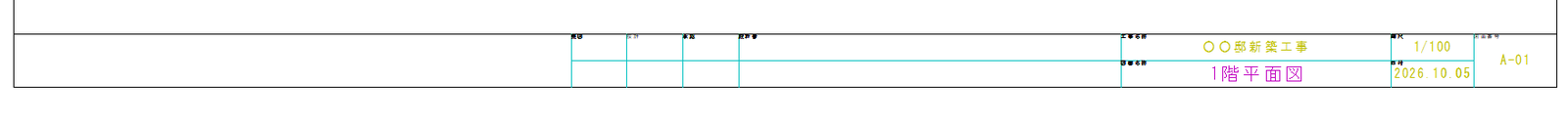

文字を入れた表題欄 — 外枠の下辺に沿って作った表題欄。右から図面番号、縮尺と日付、工事名称と図面名称、設計者、印の欄

表題欄は、図面番号や図面名など、図面を管理するための事項をまとめて書く、図面の一部の欄です。図面を読む人は、どの工事のどの図面かを、まず表題欄で確かめます。

表題欄は、図面枠（外枠と表題欄をまとめた、図面のまわりの枠）の中に置きます。

表題欄に書く項目と並び

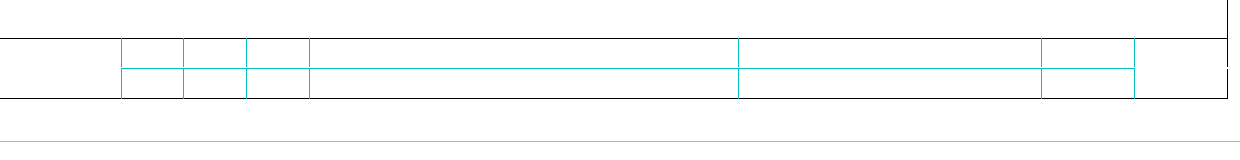

区切りだけの表題欄 — 区切りの線だけを引いた表題欄の右側。右から図面番号（上下2段で1つの欄）、縮尺・日付、工事名称・図面名称、設計者、承認・設計・製図の欄

公開されている設計図の表題欄20種類を編集部で見比べると、17種類が、外枠の下辺に沿った横長の帯の形でした。

図面番号を右の端に置く形は、帯の17種類のうち16種類、工事名と図面名を上下2段に重ねる形は10種類です。

工事名・図面名・図面番号は、20種類すべての表題欄にありました。縮尺は19種類、日付と設計者は15種類、承認などの印の欄は12種類にあります。

この記事の見本は、17種類と同じ帯の形にそろえました。A1の外枠（801×554）の下辺に沿う、高さ28mmの帯を上下2段（14mmずつ）に分け、右から次の表の欄を並べます。

順（右から）	欄	書くこと	幅（mm）
1	図面番号	図面の番号（上下2段をまとめた1つの欄）	43
2	縮尺・日付	上に縮尺、下に日付	43
3	工事名称・図面名称	上に工事の名前、下に図面の名前	140
4	設計者	上に事務所名、下に一級建築士の氏名と登録番号	199
5〜7	承認・設計・製図	上に欄の名前、下に担当の人の印	29ずつ
8	（空き）	左の残り	289

※欄の幅は、公開されている設計図の帯で欄どうしの幅の比を測り、A1の外枠の幅801に当てはめた例。帯の高さ28は、A3の図面の帯の高さの真ん中の値（約14mm）をA1の大きさにした例

左の残りは、改訂の記録や備考を書く欄に使う図面もあります（20種類のうち7種類）。この記事の見本では、空きのままです。

表題欄を、外枠の右下に置いた箱の形にする図面もあります。国の工事の図面の基準で決められている表題欄も、この箱の形です。

箱の表題欄の読み方は、「建築図面の表題欄の読み方｜図面名・縮尺・図面番号の場所」で解説しています。

表題欄の帯を置く

帯は、外枠と同じ幅の長方形を矩形で描き、外枠の左下の角に合わせて置くと手早く作れます。外枠を描いたグループF（縮尺1/1）のまま作るので、寸法の数は紙の上のmmのままです。

外形は線色2、あとで引く区切りの線は線色1にします。初めの設定では、線色2は線色1より太く印刷されるので、外形と区切りを見分けられます。

線色2にする

線属性の窓（線の色と種類を選ぶ窓）を開き、線色2と実線を選びます。

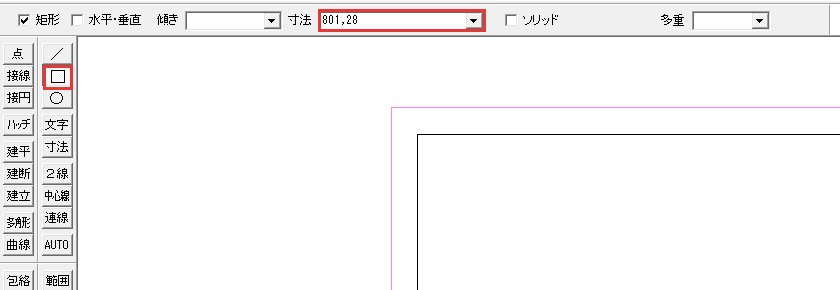

矩形を押して寸法に801,28を入れる

左のツールバーの矩形（四角の絵のボタン）を押し、コントロールバー（作図ウィンドウの上の、ボタンと欄の並び）の寸法の欄に「801,28」と入れます。

外枠の左下の角を右クリックする

外枠の左下の角を右クリックします。帯の仮表示（置く前の形）が、角に付いて出ます。

右クリックは、線の端や角の点を読み取る操作です。

右上へ大きく動かして左クリックする

マウスを右上へ大きく動かし、帯の左下が外枠の左下の角に合った所で左クリックします。動かす量が小さいと、帯の下の辺の真ん中が角に合った位置になります。

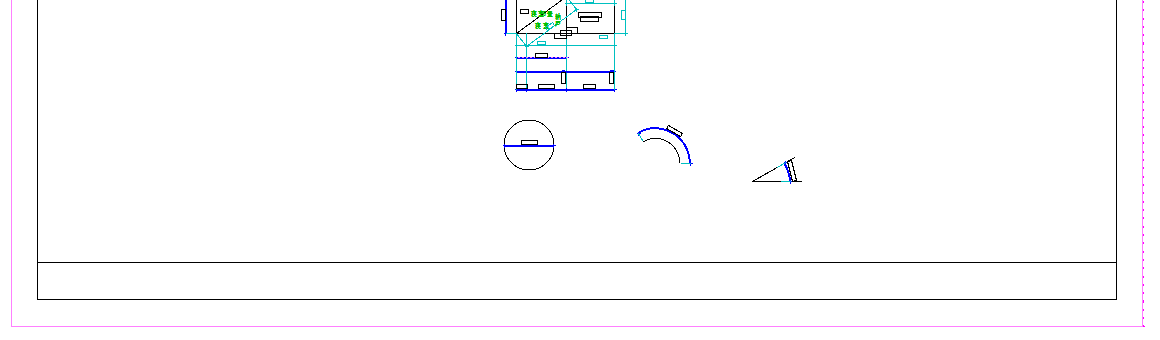

外枠の下辺に沿って、外枠と同じ幅の帯が置けました。

区切り線を引く

表を作るときは、端から端までの線を先に引き、要らない部分をあとで消す順にします。区切りの線は、複線（決めた間隔で平行な線を引くコマンド）で、帯の端から端まで引きます。

区切りの線を作る作業は、次の3つです。

横の区切り
縦の区切り
要らない線を消す

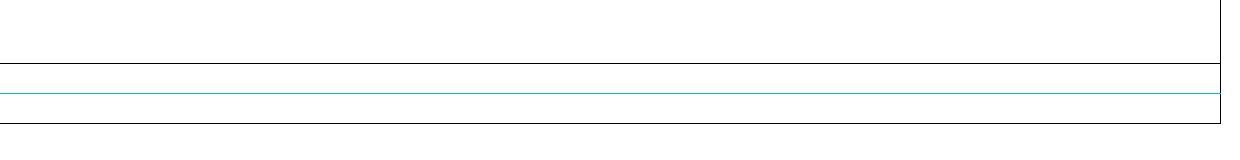

横の区切り

横の区切りは、帯の上の辺から14mmの位置に1本引きます。

線色1にする

線属性の窓で、線色1を選びます。

帯の上の辺を左クリックする

左のツールバーの複線を押し、帯の上の辺を左クリックします。左クリックで選ぶと、コントロールバーの複線間隔の欄が空になります。

間隔に14を入れて帯の内側で左クリックする

複線間隔の欄に14と入れ、帯の内側（下側）で左クリックします。

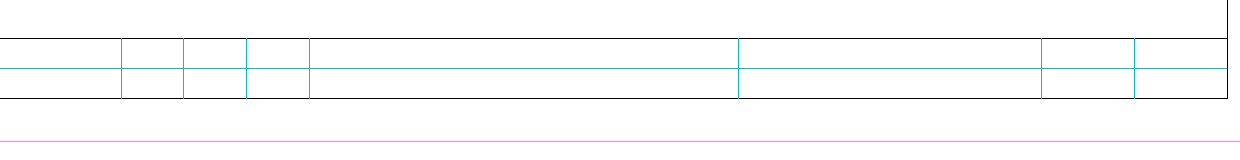

縦の区切り

縦の区切りは、帯の右の辺を起点に、右から43・43・140・199・29・29・29の間隔で7本引きます。2本目からの間隔は、1つ前に引いた線から測った値です。

帯の右の辺は外枠の右の辺と重なっていて、左クリックすると外枠の右の辺が選ばれます。そのため1本目は、複線の端点指定で、線の長さを帯の高さに収めて引きます。

帯の右の辺を左クリックして43を入れる

帯の右の辺を左クリックし、複線間隔の欄に43と入れます。複線の仮表示が、外枠の高さいっぱいに出ます。

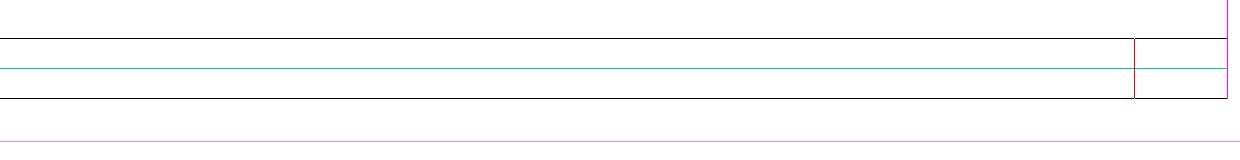

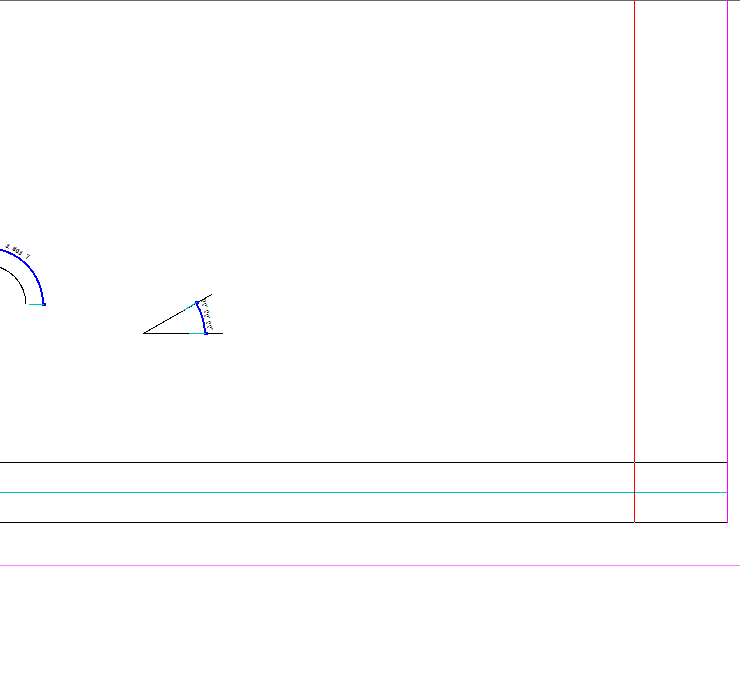

選んだ線 — 外枠の右の辺が選ばれたときの、複線の仮表示（赤い線）。外枠の上まで伸びている

端点指定を押す

コントロールバーの端点指定を押します。

帯の右の辺の上と下の角を右クリックする

帯の右の辺の、上の角と下の角を順に右クリックします。仮表示の長さが、帯の高さに縮みます。

帯の内側で左クリックする

帯の内側（左側）で左クリックすると、右の辺から43の位置に、帯の高さの縦線が引かれます。

いま引いた線から続けて引く

続けて、いま引いた縦線を左クリックし、複線間隔に次の値を入れて、その線の左側で左クリックします。直前に引いた線をもとにして、間隔を43・140・199・29・29・29と替えながら6本引きます。

縦の区切りが7本引け、帯の左に残った幅289の部分が空きの欄になります。1本目が外枠の上まで伸びてしまったときは、編集メニューの戻るで取り消して、引き直してください。

要らない線を消す

図面番号の欄は上下2段をまとめ、左の空きも1つの欄にします。そのため、この2か所にかかる横の区切りを消します。

消すときに使うのは、消去の節間消しです。節間消しは、交点と交点のあいだだけを、1回の左クリックで消す機能です。

消去を選んで節間消しにチェックを入れる

左のツールバーの消去を押し、コントロールバーの節間消しにチェックを入れます。初めの設定では、チェックは外れています。

消す部分の横線を左クリックする

図面番号の欄の中の横線と、左の空きの中の横線を、1つずつ左クリックします。交点と交点のあいだだけが消えます。

節間消しのチェックを外す

消し終えたら、節間消しのチェックを外します。

図面番号の欄が上下2段で1つになり、表題欄の罫線ができました。文字を入れる前に、この罫線だけの状態を、別の名前で一度保存しておきます（使い回し方は「表題欄を使い回す」の節）。

項目の文字を入れる

欄の名前は欄の左上の角に小さく、中身は欄の真ん中に大きく置きます。どちらも、文字コマンドで文字種（文字の大きさの番号）と基点（クリックした点に文字のどこを合わせるか）を選んでから置くのが手順です。

この記事の見本では、A1の図面に合わせて、欄の名前を文字種3、中身を文字種7、図面名称の中身を文字種10にしました。文字種10の図面名称も、高さ14mmの段の上下の線にかからずに収まります。

欄の名前を左上に置く

左のツールバーの文字を押し、書込み文字種を3、基点を左上にします。欄の名前（工事名称・図面名称・縮尺・日付・図面番号など）を打ち、欄の左上の角を右クリックして置きます。

中身を欄の真ん中に置く

書込み文字種を7、基点を中中にして、中身を打ちます。欄の左上の角で右ボタンを押したまま、3時の方向へ動かして離し、右下の角を右クリックします。

右ボタンを押したまま動かすと出る円形のメニュー（クロックメニュー）の3時は、2つの点の真ん中を取る指示です。左上と右下の角の真ん中に、文字の真ん中が合います。

図面名称を文字種10で置く

図面名称の中身だけは、書込み文字種を10にして、同じように欄の真ん中に置きます。

文字種と基点の選び方は、「Jw_cadの文字コマンド」（準備中）で解説します。日付や縮尺を自動で入れる埋め込み文字の解説は、「Jw_cadの特殊文字とテキストファイルの読み書き」（準備中）の記事です。

表題欄を使い回す

表題欄は、文字を入れる前の罫線だけの状態で、図面枠と一緒に保存しておきます。案件ごとに文字だけを入れれば、毎回線を引き直さずに済むからです。

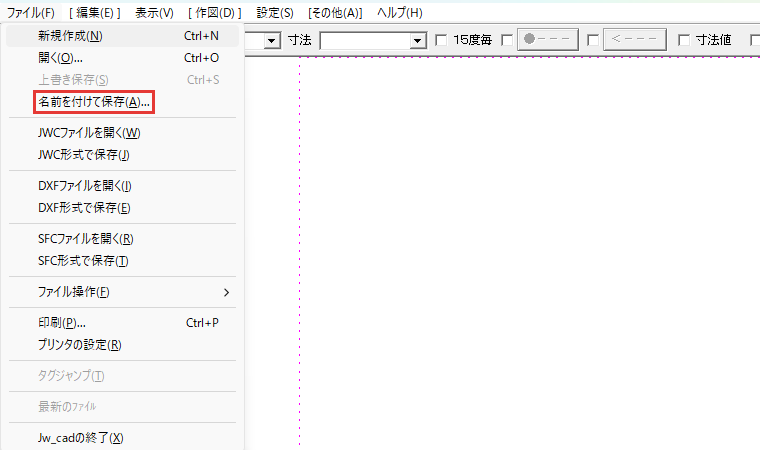

保存には、ファイルメニューの名前を付けて保存を使い、テンプレート（次の図面で開いて使う図面）にします。

次の図面では、テンプレートを開いてすぐ別の名前で保存し直し、テンプレートそのものを上書きしないようにします。

表題欄だけをほかの図面で呼び出したいときに使えるのが、図形登録（部品として登録する機能）です。手順は、「Jw_cadの図形登録と図形読込」（準備中）にまとめています。

表題欄がうまく作れないとき

節間消しのステータスバー — 節間消しにチェックを入れた消去のステータスバー。左クリックが節間消し、右クリックが図形の消去

表題欄を作るときの困りごとのうち、線の消し方と引き方に関わるものは、次の2つです。

縦線が全部消えた
複線の間隔が前の値のまま

縦線が全部消えた

線が1本まるごと消えるのは、消去で線を右クリックしたときです。消去の右クリックは、節間消しのチェックがあっても、線を1本まるごと消します。

編集メニューの戻るで消す前に戻し、節間消しにチェックを入れてから、消す部分を左クリックしてください。

複線の間隔が前の値のまま

複線で、もとの線を右クリックで選ぶと、複線間隔の欄は前の値のままです。間隔を変えたいときに使うのは、もとの線の左クリックです。

左クリックで選ぶと、複線間隔の欄が空になり、新しい間隔を入れられます。

表題欄は罫線だけで保存して、案件ごとに文字を入れよう

この記事で解説したことは、次の5つです。

項目は、工事名称・図面名称・図面番号・縮尺・日付・設計者・印の欄
帯の右の端から、図面番号、縮尺と日付、工事名称と図面名称の順に並べる
帯は矩形で置き、区切りは複線で端から端まで引いて、要らない線を節間消しで消す
外枠と重なる辺から引く1本目は、複線の端点指定で帯の高さに収める
罫線だけの状態で保存して、案件ごとに文字を入れる

まずは外枠の下辺に801×28の帯を置き、区切りの線まで引いたら、文字を入れる前に保存してみてください。
