Jw_cadの矩形｜寸法・多重・基準点

Jw_cadで、寸法を決めた四角を描くには？
四角が書けない…
矩形の基準点を変える方法を知りたい

2次元CADのJw_cad（ジェイダブリューキャド）では、四角形を矩形コマンドで描きます。向かい合う2つの角をクリックするだけで、4本の線の四角形ができます。

しかし、クリックだけで描いた四角形の大きさは、クリックした位置しだいです。寸法を決めた四角形を狙った位置に置くには、寸法の欄と基準点を使います。

この記事で解説するのは、対角の2点で矩形を描く手順と、寸法を入れて基準点を選び、矩形を置く手順です。傾けた矩形・何重にもなった矩形・角を丸めた矩形・塗りつぶした矩形の描き方も分かります。

画面：Jw_cad Version 10.03.6（Windows 11）

矩形とは

矩形のコントロールバー — 矩形コマンドのコントロールバー。矩形・水平･垂直・傾き・寸法・ソリッド・多重が並ぶ

矩形は、向かい合う2つの角を指定して、四角形（矩形）を描くコマンドです。描いた四角形は1つの図形でなく、辺ごとに別々の4本の線です。

矩形コマンドは、左のツールバーの□を押すか、メニューバーの作図から矩形を選んで使います。コントロールバーには、寸法や傾きを決める欄とチェックが並び、いちばん左の矩形にはチェックが入っています。

対角の2点で矩形を描く

矩形のいちばん簡単な描き方は、作図ウィンドウで向かい合う2つの角を左クリックする方法です。作図ウィンドウは、画面の中央の、線や図形を描く白い所です。

矩形コマンドを選ぶ

左のツールバーの□を押して、矩形コマンドを選びます。コントロールバーの寸法の欄は、空欄のままにします。

1つ目の角を左クリックする

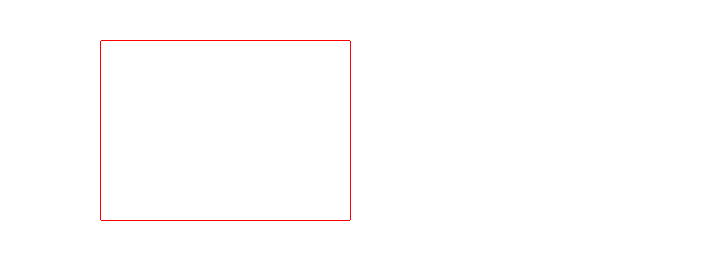

作図ウィンドウで、矩形の1つ目の角にしたい所を左クリックしてください。カーソルを動かすと、赤い仮の矩形がついてきます。

画面のいちばん下のステータスバーには、今の矩形の幅と高さが「W=」「H=」の形で、実寸のミリメートルで出ます。

ステータスバーのWとH — 1つ目の角を指示したあとのステータスバー。W は幅、H は高さ

向かいの角を左クリックする

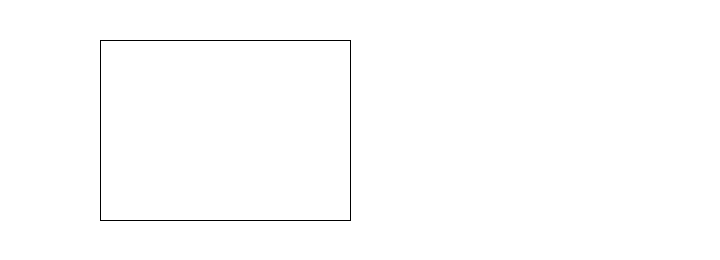

向かいの角にしたい所を左クリックすると、矩形が描けます。

寸法を指定して矩形を描く

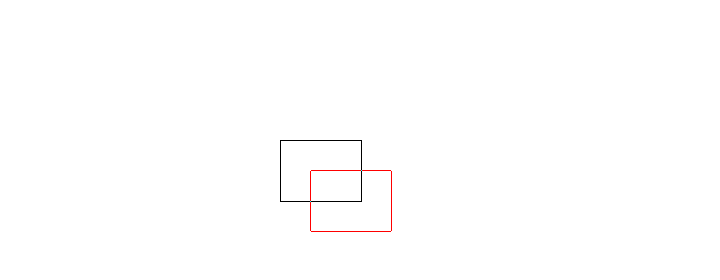

寸法を入れて置いた矩形 — 寸法 3640,2730 で置いた矩形（黒）と、続けて次の矩形を置こうとしている赤い仮の矩形

寸法を決めた矩形は、寸法の欄に「横,縦」を入れ、基準点を選んで置きます。寸法を指定するときの手順は、次の2つです。

寸法の欄に横と縦を入れる
基準点の位置を選ぶ

寸法の欄に横と縦を入れる

寸法の欄には、横と縦の長さをカンマで区切って入れます。長さは実物の寸法（実寸）で、単位はミリメートルです。縮尺が 1/100 の図面でも、実物の長さのまま入れます。

数字を1つだけ入れると、横と縦が同じ長さの正方形です。

寸法の欄に3640,2730を入れる

矩形コマンドを選び、コントロールバーの寸法の欄をクリックして、例として半角で 3640,2730 と入れます。

基準点の位置を選ぶ

基準点は、クリックした点に合わせる、矩形の上の点です。4つの角・4つの辺の中央・中心の9か所から選べます。

置きたい点を左クリックする

作図ウィンドウで、矩形を置きたい点を左クリックします。ステータスバーに「矩形の位置を指示して下さい」と表示され、寸法どおりの赤い仮の矩形が出ます。

マウスの向きで基準点を選ぶ

マウスを動かすと、動かした向きに合わせて、基準点が9か所のどれかに切り替わります。右下へ動かすとクリックした点が矩形の左上の角に、左上へ動かすと右下の角になります。

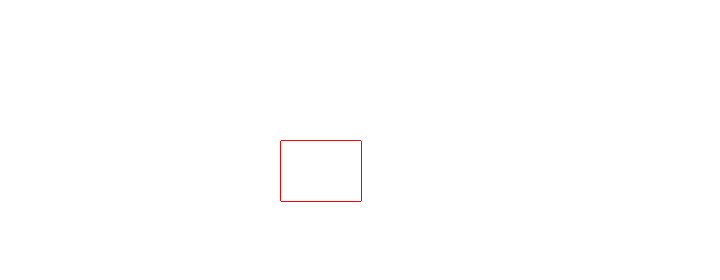

右下へ動かした所 — 同じ点をクリックしたあと、マウスを動かす向きで、仮の矩形の置き方が変わる

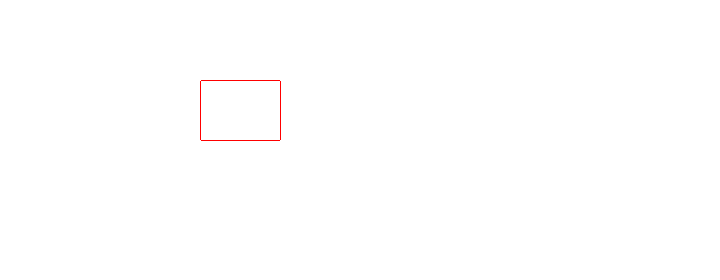

左上へ動かした所 — 同じ点をクリックしたあと、マウスを動かす向きで、仮の矩形の置き方が変わる

もう一度左クリックして確定する

仮の矩形が思った向きに出た所で、もう一度左クリックすると、矩形が置けます。

寸法の欄の値は、空欄にするまで残ります。入れたままにしておけば、同じ大きさの矩形を続けて置けます。

傾きを指定して矩形を描く

傾けた矩形を描くときに使うのは、傾きの欄です。この節は、前の節の寸法の欄（3640,2730）を入れたまま続けます。

水平･垂直のチェックを確かめ、傾きに30を入れる

コントロールバーの水平･垂直にチェックが入っていたら、押して外します。初期の設定の矩形コマンドなら、このチェックは外れた状態です。

続けて傾きの欄をクリックし、半角で 30 と入れます。

置きたい点をクリックして置く

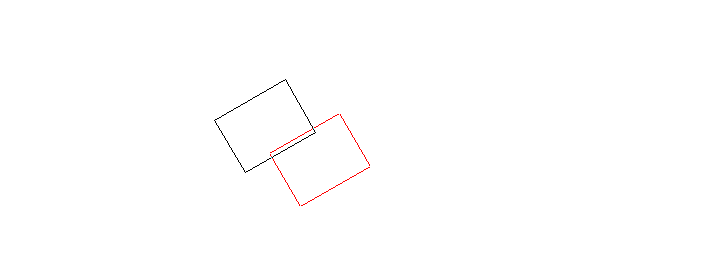

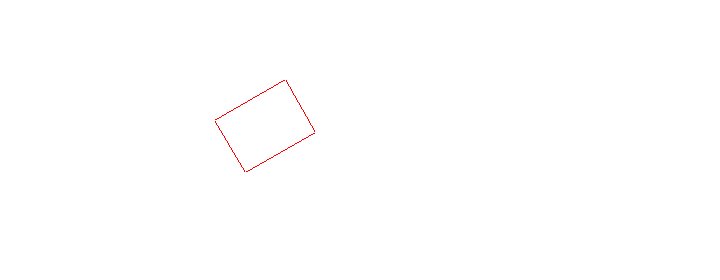

置きたい点を左クリックすると、30度傾いた赤い仮の矩形が出ます。マウスを動かして基準点を選び、もう一度左クリックしてください。

多重の矩形と面取りした矩形を描く

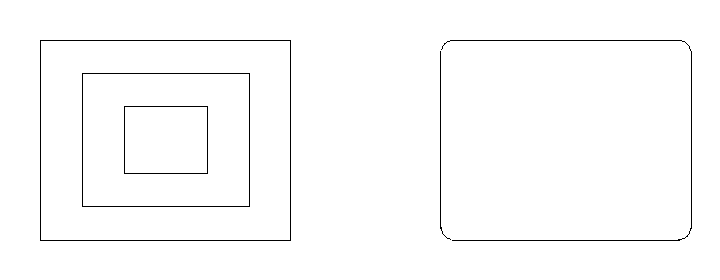

多重の矩形と角を丸めた矩形 — 多重 3 の矩形（3重）と、多重 1,500 の矩形（角が丸い）

多重の欄に数字を入れると、何重にもなった矩形や、角を面取りした矩形が描けます。面取りは、角を丸めたり斜めに落としたりすることです。

多重の欄には、「数値1,数値2」の形で値を入れます。数値1は重ねる数で、数値2は面取りの大きさです。

数値2が＋の値なら、その値を半径にして角を丸めます（丸面取）。－の値なら、その値の長さで角を斜めに落とします（角面取）。

寸法と傾きを空にし、多重に3を入れる

寸法と傾きの欄の値を消して、空欄にします。多重の欄をクリックして、半角で 3 と入れてください。

対角の2点で3重の矩形を描く

向かい合う2つの角を左クリックすると、外側から内側へ、同じ間隔で3つ重なった矩形が描けます。描いたあとは、多重の欄の表示が「3 , 0」に変わります。

多重に1,500を入れて描く

多重の欄を 1,500 にして、対角の2点で描きます。重ねる数が1つで、角を半径 500 で丸めた矩形です。

ソリッドの矩形を描く

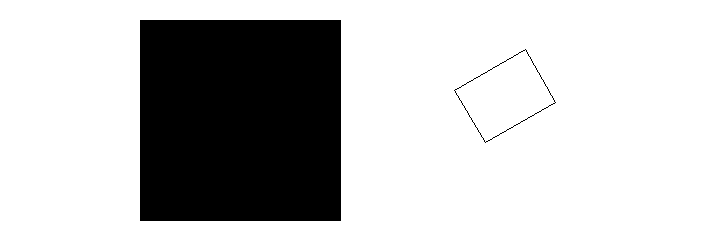

ソリッドにチェックを入れると、中を塗りつぶした矩形が描けます。ソリッドは、Jw_cadで面を塗りつぶした図形のことです。

多重を空にし、ソリッドにチェックを入れる

多重の欄の値を消して空欄にし、ソリッドを押してチェックを入れます。チェックを入れると右に出る(対角線)と任意色は、この記事では使いません。

対角の2点で塗りつぶした矩形を描く

向かい合う2つの角を左クリックすると、塗りつぶした矩形が描けます。描き終えたら、ソリッドのチェックは外しておきます。

矩形がうまく描けないとき

水平･垂直と傾きと寸法の欄 — 確かめる場所。水平･垂直のチェックと、傾き・寸法の欄（赤い枠）

矩形が思うように描けないときの症状は、次の3つです。どれも、コントロールバーのチェックか欄で直せます。

四角でなく線が引かれる
同じ大きさの矩形しか描けない
傾けたいのに水平になる

四角でなく線が引かれる

原因は、コントロールバーの矩形のチェックが外れていることです。このチェックを外すと、線を引くコマンド（線コマンド）に替わります。

左のツールバーの□を押し直すか、矩形にチェックを入れ直してください。

同じ大きさの矩形しか描けない

原因は、寸法の欄に前に入れた値が残っていることです。

寸法の欄の値を消して、空欄に戻します。空欄なら、対角の2点で好きな大きさに描けます。

傾けたいのに水平になる

原因は、水平･垂直にチェックが入っていることです。チェックが入っていると、傾きの値より水平・垂直が優先されます。

水平･垂直を押してチェックを外し、もう一度描いてください。

寸法の欄に横と縦を入れて、基準点を選んで置こう

矩形は、向かい合う2つの角を指定して四角形を描くコマンドです。この記事で解説したことは、次の6つです。

クリックした2点を向かい合う角にした矩形が描ける
寸法の欄に「横,縦」を実寸で入れると、決めた大きさの矩形になる
1回目のクリックのあと、マウスを動かす向きで、基準点が9か所から選べる
傾きに角度を入れると傾いた矩形になる（水平･垂直は外す）
多重の「数値1,数値2」で、何重もの矩形や面取りした矩形になる
ソリッドにチェックを入れると、塗りつぶした矩形になる

大きさを決めて四角を描くときは、寸法の欄に横と縦を入れてみてください。
