Jw_cad

Jw_cadの図面枠の作り方|用紙枠に合わせた外枠・A3とA1の余白・テンプレート

編集部 読了 約12分

  • Jw_cadで、図面枠を作るには?
  • 図面枠の余白を、A3やA1で何mmにすればいいか知りたい
  • 作った図面枠を、テンプレートにして使い回したい

2次元CADのJw_cad(ジェイダブリューキャド)で作図した図面には、用紙の端から余白をとった外枠と、図面名などを書く表題欄を付けて印刷します。この2つを合わせたものが、図面枠です。

図面枠は、図面とは別のレイヤグループ(レイヤをまとめた組)に、縮尺1/1で用紙の大きさのまま作ります。平面図と同じ1/100のグループに描くと、紙の上では100分の1の大きさです。

この記事では、余白の大きさの決め方、用紙枠の出し方、矩形で外枠を作る手順を解説します。印刷できる範囲の枠の書き方と、作った図面枠をテンプレートにして使い回す方法も分かります。

画面:Jw_cad Version 10.03.6(Windows 11)

図面枠の余白はいくつか

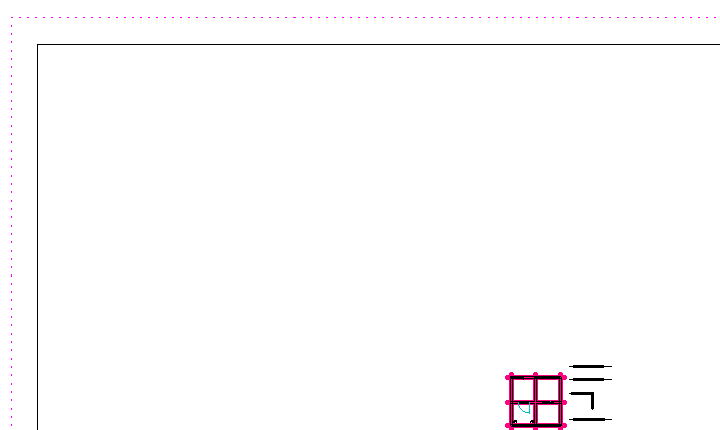

余白
図面の左上の角。外側の点線(用紙枠)と内側の実線(外枠)のあいだが余白

余白は用紙の端から外枠までのあいだで、JIS(日本産業規格)の製図の決まりでは、A0とA1で20mm以上、A2・A3・A4で10mm以上です。

外枠の大きさは、用紙の大きさから左右と上下の余白を引いて出します。

とじ代は、図面をファイルにとじたとき、穴や金具で図面の中身が欠けないための余白です。JISの決まりでとじ代を付けるときは、表題欄からいちばん離れた左の端に、余白を含めて幅20mm以上をとります。

余白をJISのいちばん小さい値にしたときの、横置きの外枠の大きさは、次の表のとおりです。

用紙用紙の大きさ(mm・横×縦)余白(mm)外枠(mm・横×縦)とじ代を付けたときの外枠(mm・横×縦)
A1841×59420801×554801×554
A2594×42010574×400564×400
A3420×29710400×277390×277
A4297×21010277×190267×190

とじ代を付けると、左の余白が20mmになるので、A2〜A4の外枠の横は10mm短くなります。A1は余白がもともと20mmあり、とじ代の20mmはこの余白に含まれるため、外枠の大きさは変わりません。

用紙枠を出すには

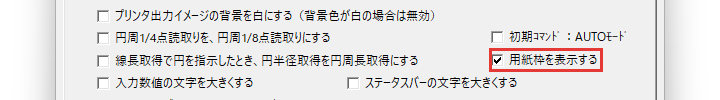

用紙枠を表示する
一般(1)のタブの用紙枠を表示する(赤い枠)

用紙枠は、基本設定の一般(1)のタブで用紙枠を表示するにチェックを入れると、用紙の端にピンクの点線で出ます。初期の設定ではチェックが無いので、外枠を作る前に出しておきます。

基本設定を開く

メニューバーの設定から基本設定を選び、一般(1)のタブを開きます。

用紙枠を表示するにチェックを入れる

用紙枠を表示するにチェックを入れて、OKを押します。用紙の端が点線で出ます。

用紙枠は、用紙の範囲を画面に示すだけの線で、印刷されません。四隅は右クリックで点として読めるので、外枠を用紙の真ん中に置くときの目印に使えます。

印刷のモードに入っているあいだは、用紙枠は表示されません。ほかのコマンドを選んで印刷のモードを抜けると、また出ます。

外枠を作るには

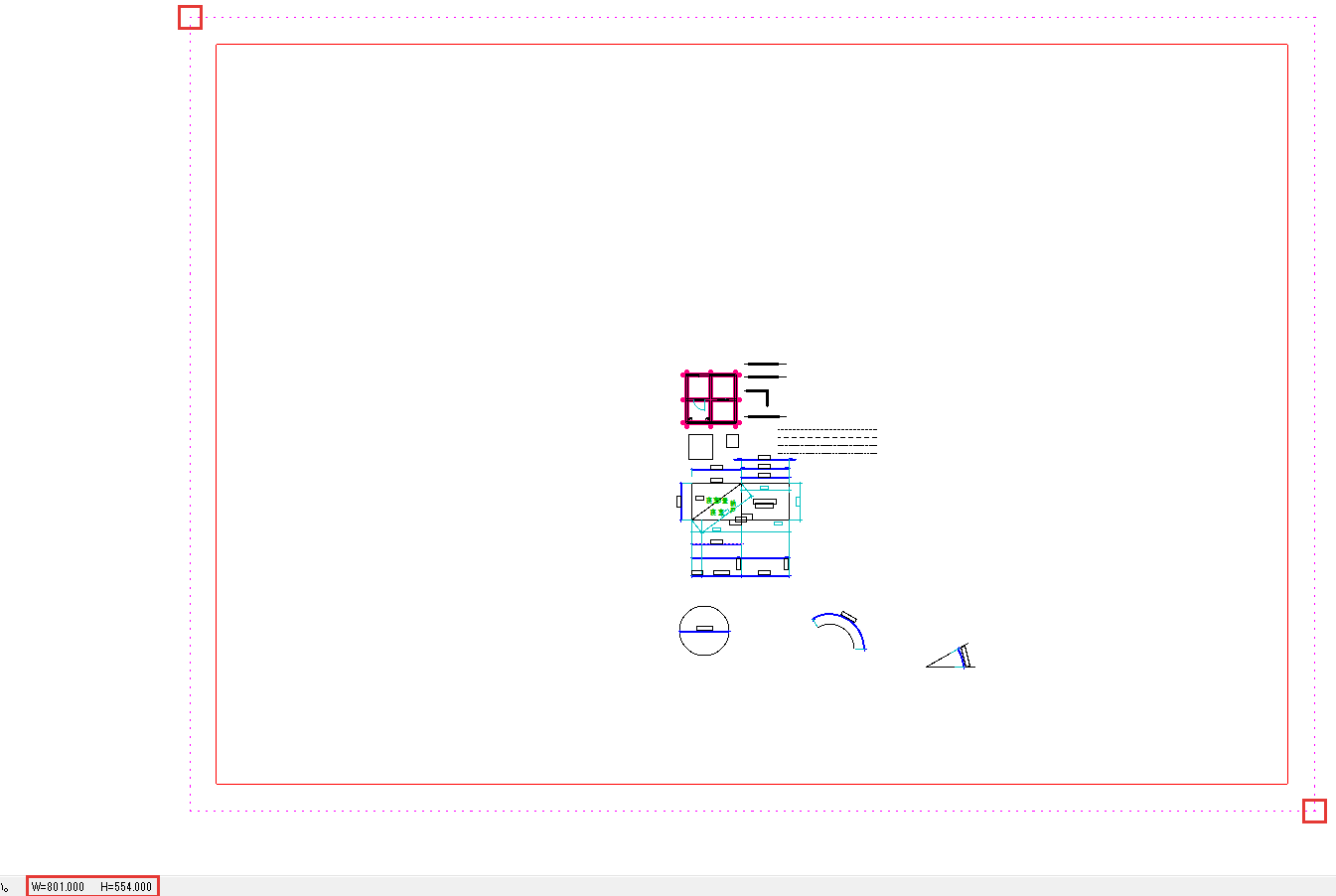

外枠の仮表示
用紙枠の左上と右下の角(赤い枠)の真ん中に出た、外枠の仮表示。ステータスバーに W=801.000 H=554.000(赤い枠)

外枠は、図面枠専用のグループ(ここではF)を書込グループにして縮尺1/1にし、矩形の寸法に外枠の大きさを入れて、用紙枠の2つの角の真ん中に置きます。

ここで作るのは、A1・横の用紙に入る801×554の外枠です。

ここでは、グループ0〜Eを平面図などに使い、いちばん最後のFを図面枠にする分け方で進めます。

Fのボタンを右クリックする

レイヤグループバーのFのボタンを右クリックします。Fが書込レイヤグループ(今、線を描き込む先のグループ)になり、ステータスバーに[F-0]と出ます。

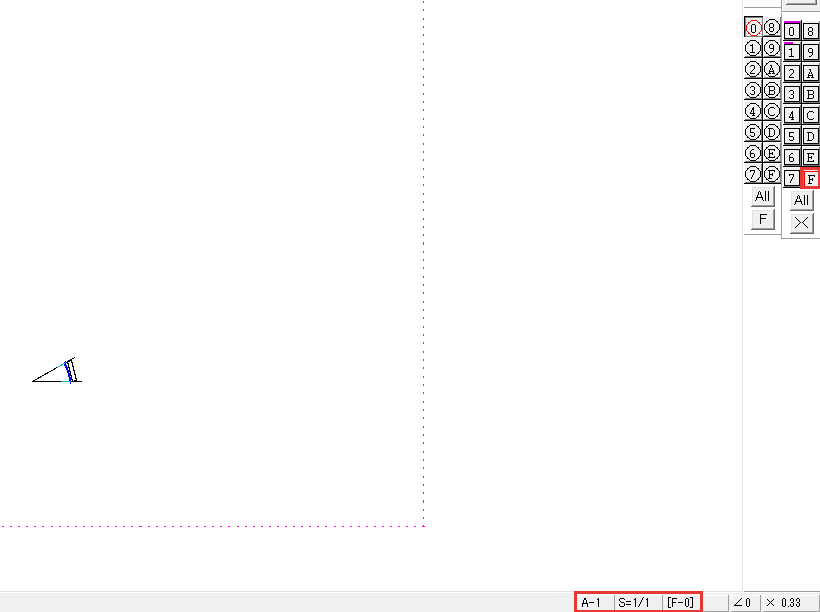

書込グループF
レイヤグループバーのF(赤い枠)を書込にした所。ステータスバーに[F-0]とS=1/1(赤い枠)

縮尺が1/1かを確かめる

画面のいちばん下のステータスバーで、縮尺の表示がS=1/1かを見ます。初めの設定では、グループFの縮尺は1/1です。

線色2・実線にする

線属性の窓(線の色と種類を選ぶ窓)で、線色2・実線を選びます。初めの設定では、線色2は線色1より太く印刷されるので、外枠に使います。

矩形を選んで寸法を入れる

左のツールバーの矩形(四角のボタン)を押し、コントロールバー(作図ウィンドウの上の帯)の寸法の欄に「801,554」と入れます。横と縦は、カンマで区切ります。

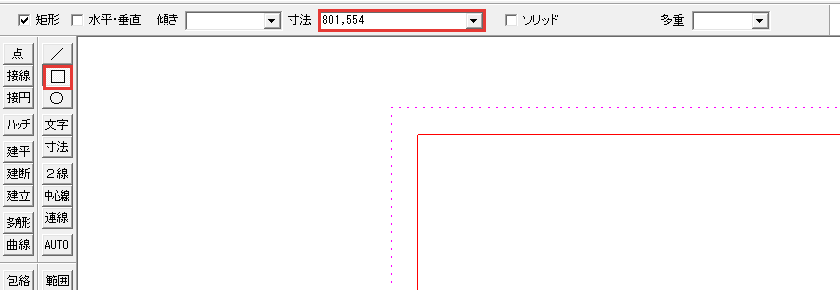

矩形と寸法
矩形のボタンと、コントロールバーの寸法の欄(赤い枠)

用紙枠の左上の角から右ボタンで3時の方向へ動かす

用紙枠の左上の角で右ボタンを押したまま、マウスを時計の3時の方向へ少し動かし、ボタンを離します。ステータスバーに「2点間中心」と出ていれば、2つ目の点を待つ状態です。

用紙枠の右下の角を右クリックする

用紙枠の右下の角を右クリックすると、2つの角の真ん中を置く点にして、外枠の仮表示が出ます。

用紙の真ん中あたりで左クリックする

仮表示は、置く点に対してマウスのある側へずれます。マウスを用紙の真ん中あたりに動かし、仮表示が用紙の真ん中に来た所で左クリックしてください。

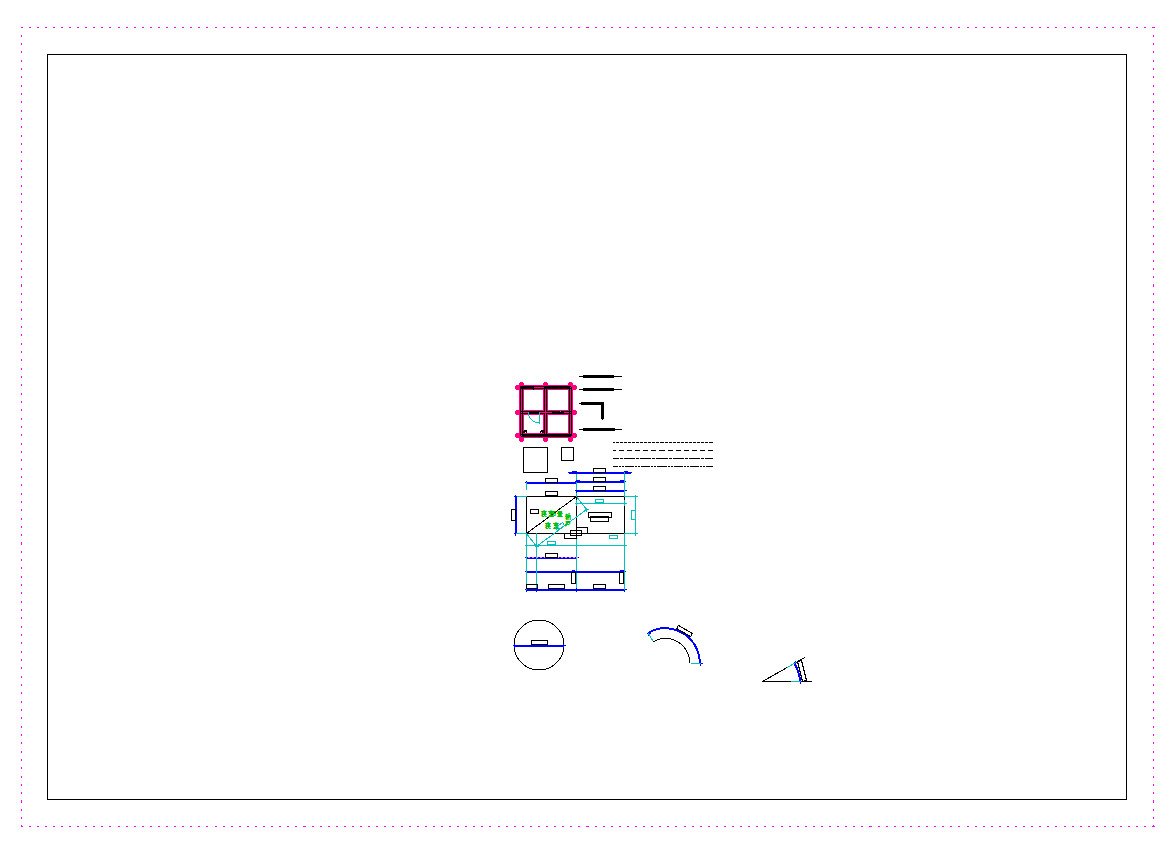

外枠を置いた
A1の用紙の中央に外枠(実線の四角)を置いた所。表題欄はまだ付けていない。外側の点線は用紙枠

置いたあとも次の矩形の仮表示がマウスに付いてくるので、ほかのコマンドを選んで矩形を終えます。A3なら、用紙をA3にして、寸法の欄に表の「400,277」を入れれば同じ手順で作れます。

とじ代を付けたA2〜A4の外枠は、真ん中に置くと左右の余白が15mmずつになり、20mmのとじ代がとれません。左の余白が20mmになる位置に置いてください。

印刷できる範囲の枠を書くには

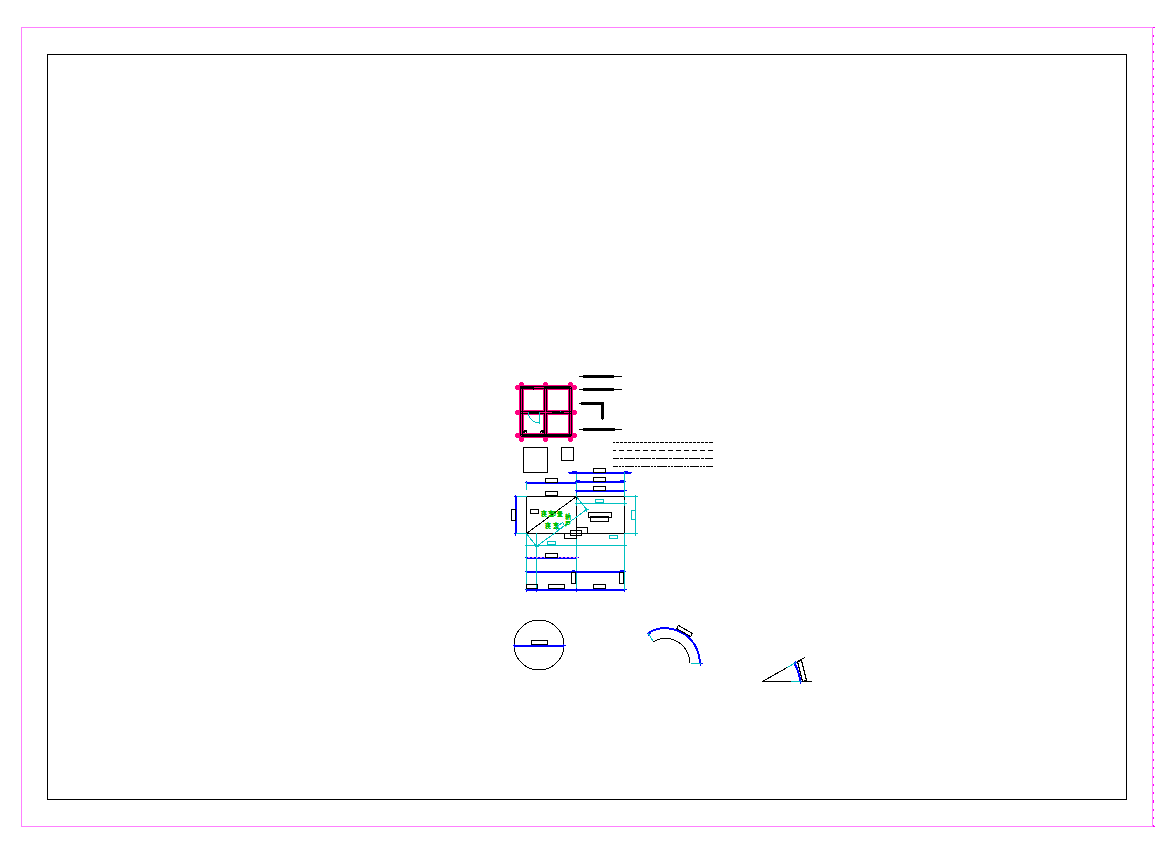

枠書込の枠
枠書込で書き込んだ枠(薄いピンクの実線)。Microsoft Print to PDF では、用紙枠の点線とほぼ重なった

印刷のモードの枠書込を押すと、プリンターが印刷できる範囲の大きさの枠が図面に書けます。印刷のモードは、印刷の範囲を赤枠で確かめる状態です。

外枠がこの枠の内側にあれば、印刷で切れません。

書ける枠の大きさは、JISの余白ではなく、プリンターの印刷できる範囲です。手早く目安の枠を書くなら枠書込、規格どおりの外枠なら前の節の矩形で作ります。

印刷のモードに入る

ファイルメニューの印刷を選びます。「プリンターの設定」の窓でプリンター名をMicrosoft Print to PDF、サイズをISOA1、向きを横にしてOKを押します。

赤枠を外枠の真ん中に合わせる

コントロールバーの基準点(赤枠を合わせる点)の右のボタンを、表記が中・中になるまで押します(初めの左・下から4回)。

範囲変更 (R)を押し、外枠の左上の角で右ボタンを押したまま3時の方向へ動かして離し、右下の角を右クリックします。

線の色を補助線色にする

線属性の窓で、線の色を補助線色にします。書き込む枠は今の線の色で描かれ、補助線色は印刷されない色なので、この枠は印刷に出ません。

枠書込を押す

コントロールバーの枠書込を押すと、赤枠の位置に枠が書き込まれます。

枠書込のボタン
コントロールバーの枠書込(赤い枠)

ほかのコマンドを選んで抜ける

線など、ほかのコマンドを選ぶと、印刷のモードが終わり、書き込んだ枠が残ります。

Microsoft Print to PDF では、書いた枠は用紙枠の点線のすぐ内側で、外枠より外側でした。紙のプリンターで書ける枠の大きさは、プリンターごとに違います。

印刷の範囲と倍率の決め方は、「Jw_cadの印刷方法|印刷範囲・用紙に合わせた縮小・カラー・連続印刷」にまとめました。

表題欄はどこに何を書くか

文字を入れた表題欄
外枠の下辺に沿って作った表題欄。右から図面番号、縮尺と日付、工事名称と図面名称、設計者、印の欄

表題欄は、外枠の内側の下に置き、図面番号・縮尺・日付・工事名称・図面名称・設計者などを書きます。図面番号は右の端に置く形が多く、公開されている設計図の帯17種類のうち16種類がこの形でした。

表題欄の線の引き方と欄の幅は、「Jw_cadの表題欄の作り方|項目と配置」で解説しています。

図面枠を使い回すには

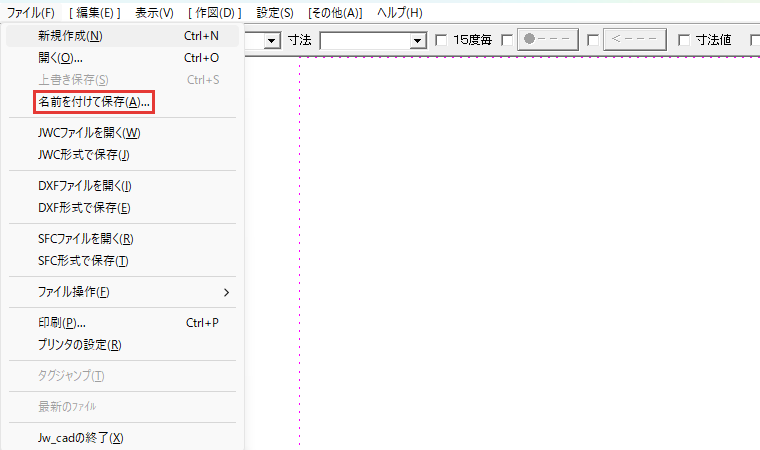

名前を付けて保存
ファイルメニューの名前を付けて保存(赤い枠)

図面枠を使い回すときは、図面枠だけの図面を名前を付けて保存し、次の図面はそれを開いてすぐ別の名前で保存し直します。この図面が、テンプレート(図面枠などを整えておき、次の図面で開いて使う図面)です。

図面枠だけを残す

練習の線などを消して、図面枠だけを残した図面にします。

名前を付けて保存する

ファイルメニューの名前を付けて保存で、「テンプレート_A1」のような名前を付けて保存します。

使うときは開いてすぐ別の名前で保存する

次の図面を作るときは、テンプレートを開いてすぐ、名前を付けて保存で別の名前にしてください。そのまま作図して上書き保存すると、テンプレートの図面が書き換わります。

用紙の大きさごとに図面枠を作り、A1〜A4のテンプレートをそろえておくと、どの用紙の図面でもすぐ始められます。

テンプレートの図面枠のグループには、消したり動かしたりできないようにする強プロテクトをかけておくと安心です。

かけ方は、「Jw_cadの図面枠のレイヤとプロテクト」にまとめました。

図面枠がうまく作れないとき

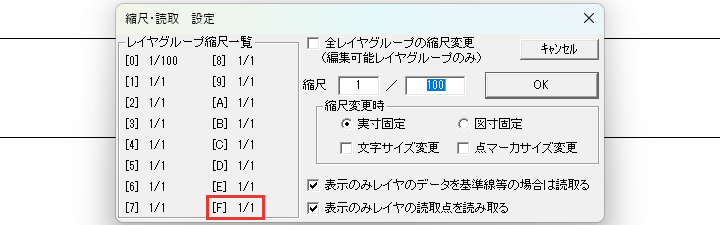

グループの縮尺
「縮尺・読取 設定」の窓。左のレイヤグループ縮尺一覧で、[F]が1/1(赤い枠)

外枠の位置や大きさが合わないときは、用紙枠が出ているかと、書込グループの縮尺を見ます。症状ごとの原因は、次の4つです。

  • 外枠が用紙の中央に来ない
  • 図面枠が小さすぎる・大きすぎる
  • 用紙枠が出ない
  • 印刷すると外枠が切れる

外枠が用紙の中央に来ない

外枠が中央からずれる原因は、用紙枠の角を読めていないか、置くときのマウスの位置がずれていることです。用紙枠が出ていないと、角を右クリックしても点を読めません。

用紙枠を出して角を右クリックで読み直し、仮表示が用紙の真ん中に来ているかを見てから、左クリックで置いてください。

図面枠が小さすぎる・大きすぎる

図面枠の大きさが合わない原因は、外枠を描いたグループの縮尺が1/1でないことです。たとえば1/100のグループに描くと、紙の上では100分の1の大きさになります。

外枠をF以外のグループに描いていたときは、グループFに描き直してください。グループFの縮尺が1/1でないときは、Fを書込グループにしてから、設定メニューの縮尺・読取で開く窓の縮尺の欄を1/1にします。

このとき見るのは、窓の全レイヤグループの縮尺変更のチェックが外れているかです。チェックが残っていると、Fだけでなく全部のグループが1/1になります。

縮尺を直したら、直す前に描いた外枠を消して、描き直してください。縮尺の変え方は、「Jw_cadの用紙サイズと縮尺の設定」で解説しています。

用紙枠が出ない

用紙枠は、初期の設定では表示されません。基本設定の一般(1)のタブで、用紙枠を表示するにチェックを入れてください。

印刷のモードのあいだも、用紙枠は消えます。ほかのコマンドを選んで抜けると、用紙枠も戻ります。

印刷すると外枠が切れる

原因は、外枠がプリンターの印刷できる範囲からはみ出していることです。枠書込で印刷できる範囲の枠を書き、外枠がその内側にあるかを確かめてください。

はみ出しているときは、余白を広くした大きさで外枠を作り直します。

図面枠は専用のグループに、用紙の大きさのまま作ろう

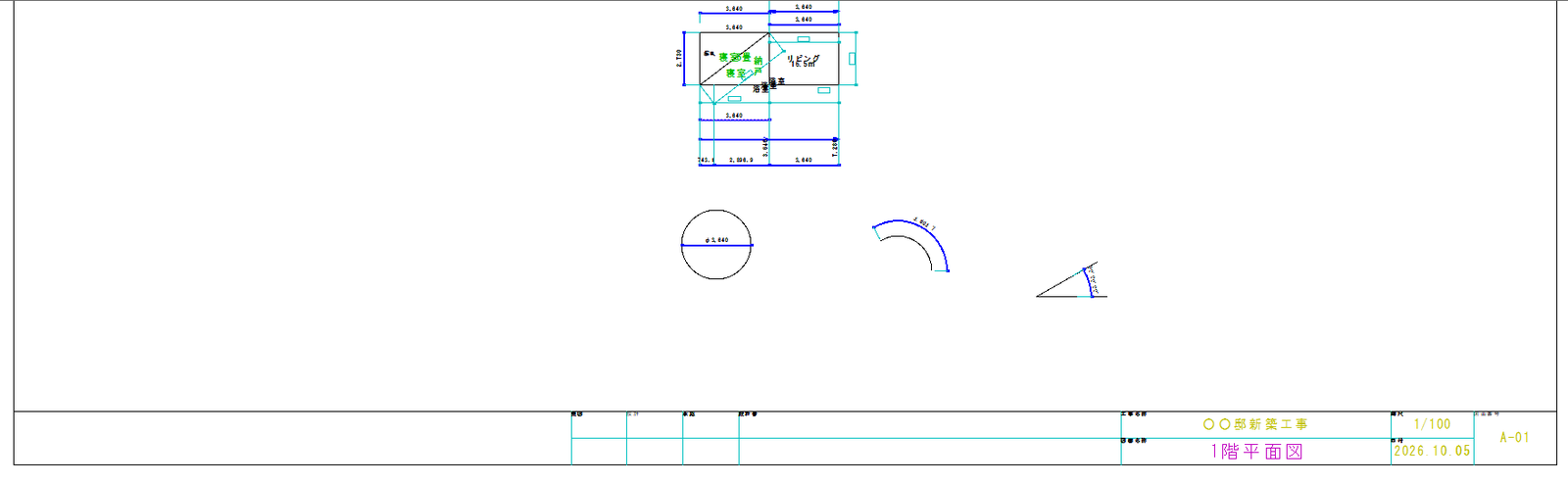

図面枠
外枠の内側の下に表題欄を置いた図面枠と、中の図面

図面枠は、平面図とは別の専用のグループに、縮尺1/1で、用紙の大きさのまま作ります。この記事で解説したことは、次の6つです。

  • 余白はA1で20mm以上、A2〜A4で10mm以上。A1の外枠は801×554、A3は400×277
  • 用紙枠は、基本設定の一般(1)の用紙枠を表示するで出す(印刷はされない)
  • 外枠は、図面枠専用のグループ(例:F)を縮尺1/1にして、矩形の寸法を入れ、用紙枠の2つの角の真ん中に置く
  • 枠書込で、プリンターが印刷できる範囲の枠を書ける
  • 表題欄は外枠の内側の下に置き、右の端に図面番号
  • 作った図面枠は、テンプレートとして保存して使い回す

まずはA1の用紙で、グループFに801×554の外枠を1つ作ってみてください。
