Jw_cad

Jw_cadの文字の入れ方と編集|書き換え・大きさの変更・改行・連結と切断

編集部 読了 約16分

  • Jw_cadの文字編集で、書いた文字を直すには?
  • 文字の大きさを変えられない…Enter で改行できない…
  • 文字の移動や書き換えの方法を知りたい

2次元CADのJw_cad(ジェイダブリューキャド)では、文字コマンドで図面に室名や注記を書きます。書いた文字を書き換え・移動・複写するのも文字コマンドのままで、消す必要はありません。

文字の大きさは、文字種(大きさと色を番号で選ぶ設定)で決まります。書いたあとで大きさを変えるときは、文字を選んで変える方法と、文字種ごとにまとめて変える方法の2つです。

この記事では、文字を書く手順と、書いた文字を直す方法、大きさを書く前と書いたあとに変える方法を解説します。改行・縦書き、2つの文字をつなぐ・分ける方法、上付き文字の書き方も分かります。

画面:Jw_cad Version 10.03.6(Windows 11)

文字を書く手順

洋室を真ん中に置いた
基点を中中にして、部屋の左上と右下の角の真ん中に置いた「洋室」(初めの基点の左下で置くと、クリックした所が文字の左下になる。真ん中に置く方法は、この節の終わりで解説)

文字は、文字コマンドで入力欄に打ち、図面の置きたい所をクリックして書きます。ここでは、平面図の部屋に「洋室」と書きます。

文字を押す

左のツールバーの文字を押します。「文字入力」の窓が開きます。

文字のボタン
左のツールバーの文字(赤い枠)

入力欄に打って変換を確定する

入力欄に「洋室」と打ち、Enterで変換を確定します。マウスを動かすと、文字の大きさを表す赤い枠がカーソルに付いてきます。

洋室の仮表示
「洋室」と打って確定した所。部屋の中の赤い四角は、文字の大きさの仮の枠

置く位置をクリックする

文字を置きたい所をクリックします。左クリックすると好きな所に、右クリックすると線の端や交点などの点に合わせて置けます。

初めの設定では、クリックした所が文字の左下になり、大きさは文字種3です。置くと入力欄が空になり、ほかのコマンドを押すまで、続けて文字を書けます。

クリックした点を文字のどこに合わせるかを選ぶのは、コントロールバー(作図ウィンドウの上の、ボタンと欄が並ぶ帯)の基点(左下)です。押すと「文字基点設定」の窓が開き、9つの点から選べます。

文字基点設定
「文字基点設定」の窓。中中(赤い枠)を選ぶと、文字の真ん中がクリックした所に合う

同じ点を右クリックしても、基点が違えば文字の位置は別です。よく使う基点は、次の表の3つです。

基点文字の位置使う所
中中点が文字の真ん中室名を部屋の真ん中に置く
左下(初め)点の右上に文字注記を書く
右上点の左下に文字図形の左下に添える

部屋の真ん中に置くときは、基点を中中にし、部屋の左上の角で右ボタンを押したまま右(時計の3時の方向)へ動かして離してから、右下の角を右クリックします。2つの角の真ん中に合うのは、文字の真ん中です。

右ボタンを押したまま動かすと出る円形のメニューはクロックメニューで、3時の方向で離すと、2点の真ん中を取る指示になります。

基点の細かい使い方は「Jw_cadの文字コマンド」で解説しています。

書いた文字を直す

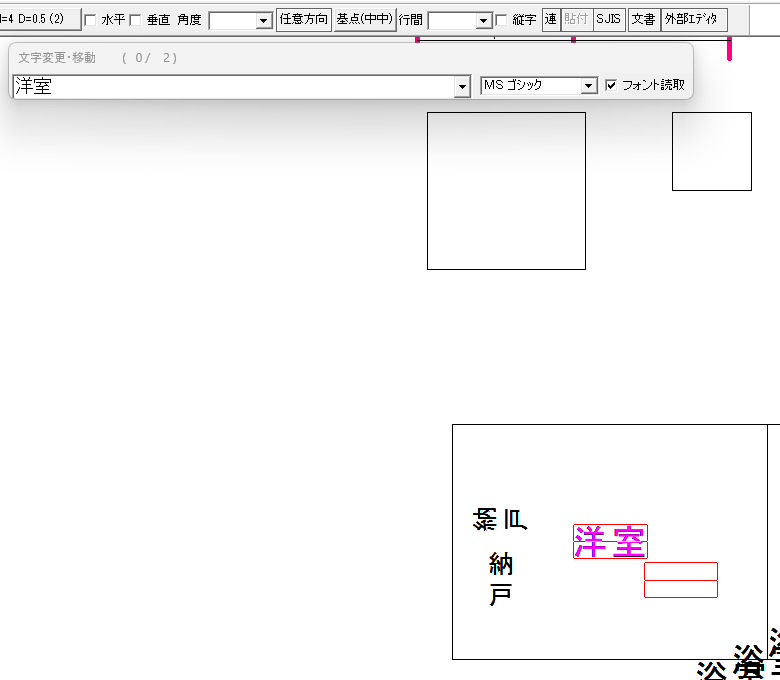

洋室を左クリックした
文字コマンドで「洋室」を左クリックした所。「文字入力」の窓の題が「文字変更・移動」になり、選んだ文字の色が変わる。文字の下の赤い四角は、マウスに付いた文字の仮の枠。図面の「浴室」「収納」は、基点や縦字を試したときに書いたもの

書いた文字は、文字コマンドのまま、左クリックで選ぶと書き換えと移動、右クリックで選ぶと複写ができます。

直し方は、次の3つです。

  • 書き換える
  • 移動する
  • 複写する

書き換える

文字コマンドのまま、書き換えたい文字を左クリックします。入力欄にその文字が入るので、打ち直してEnterで変換を確定し、もう一度Enterを押してください。

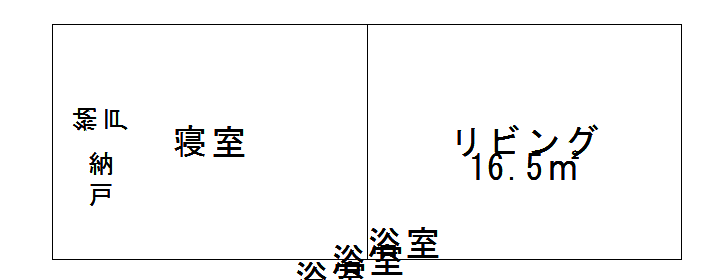

寝室に書き換えた
「洋室」が、元の位置のまま「寝室」に書き換わった部屋

大きさと位置はそのままで、中身だけが変わります。2回目のEnterの代わりにクリックした場合、書き換えた文字の行き先はクリックした所です。

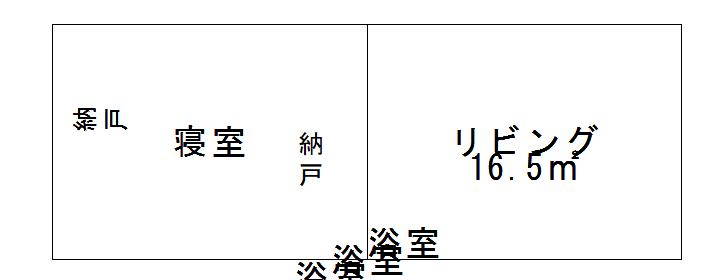

移動する

文字を左クリックで選び、入力欄を直さずに移動先をクリックします。線の端や交点に合わせて置くときは、移動先を右クリックしてください。

複写する

文字を右クリックで選ぶと、窓の題が「文字変更・複写」に替わります。複写先を左クリックすると、元の文字はそのままで、同じ文字がもう1つ置かれます。

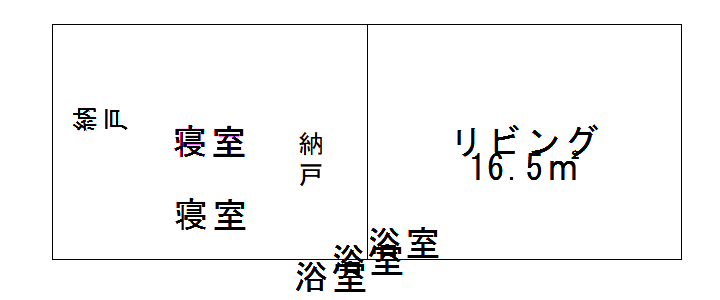

寝室を複写した
右クリックで選んだ「寝室」を、下に複写した所(「納戸」は、移動の手順で部屋の中ほどへ動かしたもの)

同じ大きさの室名を並べるときは、複写してから書き換えるのが手早い方法です。

文字の大きさを変える

文字種8と4と3
上から文字種8の「1階平面図」、文字種4の「洋室」、文字種3の「910」。文字種8は色No.4なので、画面では黄色に見える

文字の大きさは、書く前は書込み文字種を選び、書いたあとは範囲選択の属性変更か、基本設定の文字タブで変えます。文字種は1〜10の10段階で、文字種3から上は番号がそのまま文字の高さのミリです。

このミリは、印刷したときの紙の上の大きさ(図寸)なので、縮尺を変えても紙の上の大きさは変わりません。変え方は、次の3つです。

  • 書く前に文字種を選ぶ
  • 書いた文字を選んで変える
  • 文字種ごとにまとめて変える

書く前に文字種を選ぶ

文字コマンドのコントロールバーの左端の、[ 3] W=3 H=3 D=0.5 (2)のボタンを押します。「書込み文字種変更」の窓で文字種を押すと、窓はすぐ閉じ、次に書く文字がその大きさになります。

書込み文字種変更
「書込み文字種変更」の窓。文字種[ 4](赤い枠)を押すと、文字種4の大きさで書ける

ボタンの W は幅、H は高さ、D は字と字の間隔、( ) の中は色の番号です。1枚の図面の中では、図面名・室名・寸法値・注記のように書く物ごとに文字種を決め、3〜4種類にとどめます。

書いた文字を選んで変える

図面の文字のうち、いくつかだけを変えるときは、範囲選択で文字を選び、属性変更でまとめて書込み文字種の大きさに変えます。変えたあとの大きさは、先に選んだ書込み文字種の大きさです。

書込み文字種を文字種5にする

文字コマンドで、書込み文字種のボタンから文字種[ 5]を押します。

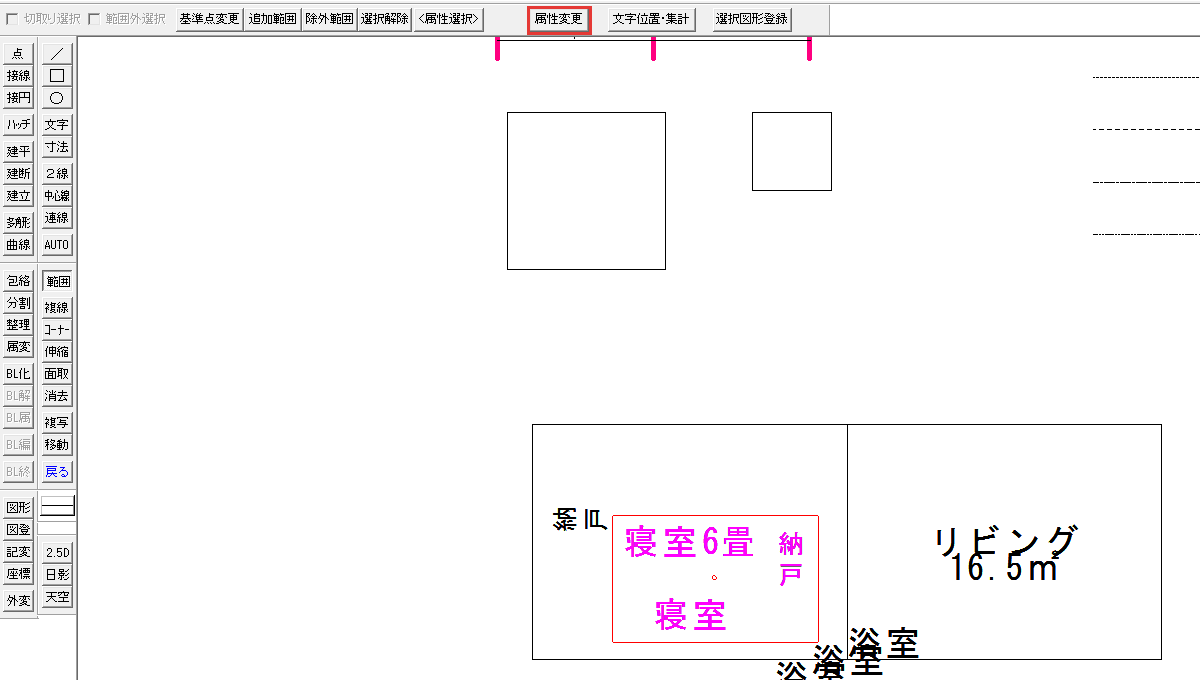

範囲選択で文字を囲む

メニューバーの編集から範囲選択を選び、変えたい文字を囲みます。囲む枠の始点を左クリックし、終点を右クリックします。

終点を右クリックするのは、枠の中の文字も選ぶためです。終点を左クリックすると、文字は選ばれません。

属性変更で書込文字種類に変更にチェックを入れる

コントロールバーの属性変更を押し、開いた窓の書込 【文字種類】 に変更にチェックを入れます。チェックを入れると、「書込み文字種変更」の窓が開きます。

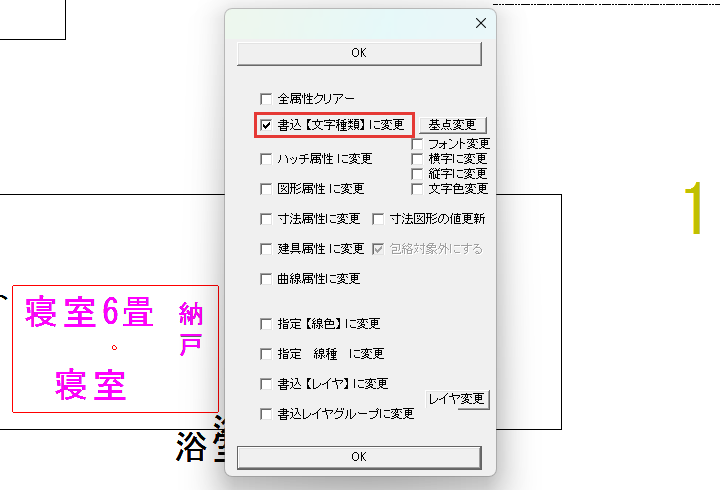

書込文字種類に変更
属性変更の窓の書込 【文字種類】 に変更(赤い枠)。図面の「寝室6畳」は、このあとの「2つの文字をつなぐ・分ける」で連結したあとのもの

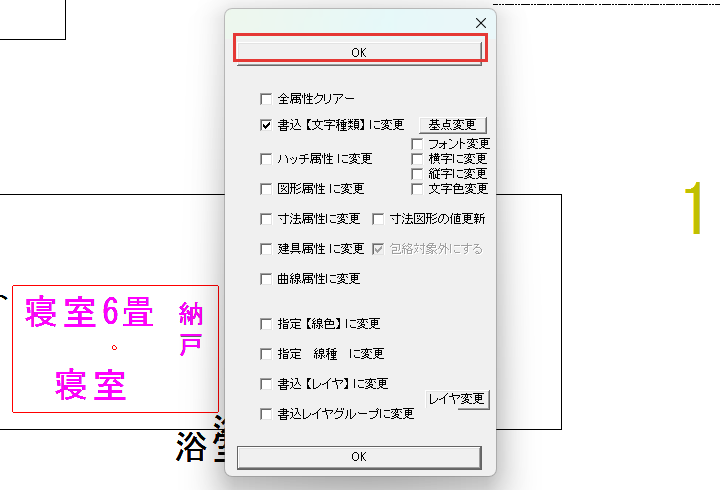

2つの窓のOKを押す

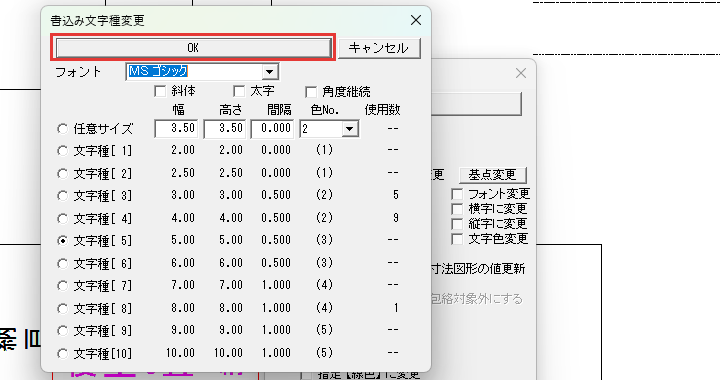

「書込み文字種変更」の窓では、手順1で選んだ文字種[ 5]が選ばれているので、窓の上のOKを押してください。属性変更の窓に戻ったら、窓のいちばん上のOKを押します。

いちばん下のOKはキャンセルと同じ働きで、押しても文字は変わりません。

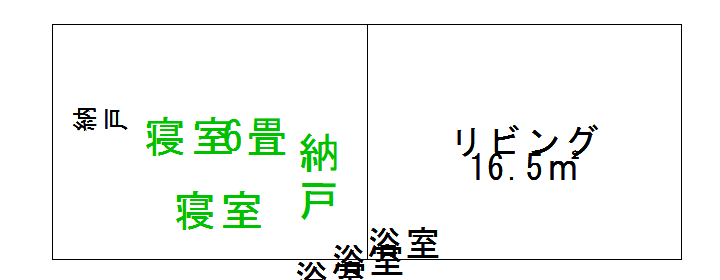

選んだ4つの文字が、文字種5の大きさと色に変わります。文字は置いた位置のまま大きくなるので、隣の文字と重なるときは、文字コマンドで動かして離してください。

文字種ごとにまとめて変える

図面にある同じ文字種の文字を全部変えるときは、文字種の大きさそのものを、基本設定(Jw_cadの設定をまとめた窓)の文字タブで変えます。

文字タブを開く

メニューバーの設定から基本設定を選び、窓の上の文字のタブを押します。

文字種の横と縦を変える

変えたい文字種の行の横と縦の欄に、新しい大きさ(図寸のミリ)を入れます。ここでは文字種4を5にします。

文字種4を5に
文字種4の横と縦を5にし、既に作図されている文字のサイズも変更するにチェックを入れた所(赤い枠)

チェックを入れてOKを押す

既に作図されている文字のサイズも変更するにチェックを入れ、窓の下のOKを押します。

図面にある文字種4の文字が、文字の左下を動かさずに大きくなります。手順3でチェックを入れないと、図面に書いた文字は元の大きさのまま残り、これから書く文字だけが新しい大きさになります。

文字タブのほかの項目は、「Jw_cadの文字種の設定」を見てください。

改行・縦書き・角度

行間に3
行間の欄(赤い枠)に3を入れ、2行目の「16.5㎡」を打った所。文字種4(高さ4)に行間3は小さく、2行目が重なる例

Jw_cadの文字は、入力欄でEnterを押しても改行できません。2行目は、別の文字として1行目の下に置きます。

縦書きと角度も、コントロールバーの欄とチェックで決めます。書き方は、次の3つです。

  • 改行(2行目を置く)
  • 縦書き
  • 角度を付ける

改行(2行目を置く)

1行目を置く前に、コントロールバーの行間の欄に、文字の高さより大きい数を入れておいてください。

1行目を置いたあと、2行目を打って変換を確定し、クリックせずにもう一度Enterを押すと、1行目の下に2行目が置かれます。

2行目が重なった
文字種4(高さ4)で行間を3にしたときの2行目。1行目に重なった

2行目の位置は、1行目から行間の数(図寸のミリ)だけ下です。行間が文字の高さより小さいと、上の画像のように重なります。

縦書き

縦書きにするときにチェックを入れるのは、コントロールバーの縦字と垂直の両方です。

縦字と垂直
縦字と垂直の両方にチェックを入れて書いた縦書きの文字

縦字だけにチェックを入れると、字が1字ずつ左へ90°寝て、横に並びます。

角度を付ける

斜めに書くときは、コントロールバーの角度の欄に角度を入れてから置いてください。水平か垂直にチェックが入っていると、角度の欄の数は使われません。

2つの文字をつなぐ・分ける

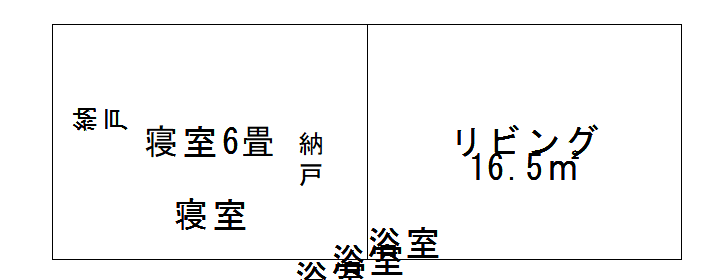

6畳を連結した
上の「寝室」に「6畳」をつないで、1つの文字「寝室6畳」にした所

2つの文字をつなぐ(連結)ときと、1つの文字を分ける(切断)ときは、文字コマンドのコントロールバーの連を押してから、文字をクリックします。つなぐのも分けるのも、書き直さずに済みます。

連のボタン
文字コマンドのコントロールバーの連(赤い枠)

操作は、次の2つです。

  • 連結する
  • 切断する

連結する

「寝室」の後ろに「6畳」をつなぐときは、「寝室」がつなぐ先、「6畳」がつなぐ文字です。

連を押し、つなぐ先の文字の後ろ寄り(右半分)を左クリックしてください。コントロールバーに後付けが出たら、つなぐ文字を左クリックすると、その文字が動いて後ろにつながります。

前寄りを左クリックしたときに出るのは前付けで、前につなぐ指示です。つなぐ文字を右クリックすると、元の文字は残り、その写しが付きます。

切断する

連を押した状態で、分けたい所を右クリックします。「寝室6畳」の「寝室」と「6畳」のあいだを右クリックすると、2つの文字に分かれました。

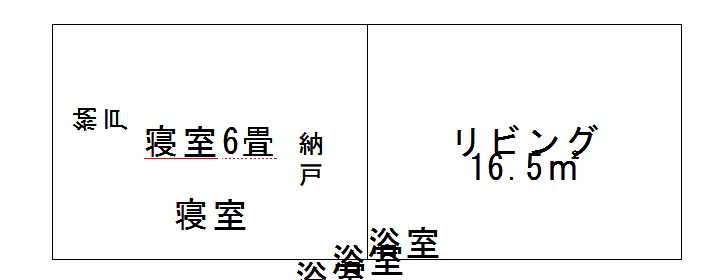

切断した
「寝室」と「6畳」のあいだで切断した所。分かれた2つの文字に、赤い実線と点線の下線が出ている

分かれたあとは、それぞれを別の文字として書き換えや移動ができます。

文字をそろえる・数える・探す

文字位置集計のボタン
範囲選択で文字を選んだあとのコントロールバーの文字位置・集計(赤い枠)

表のように並んだ文字は、範囲選択で選ぶと出る文字位置・集計で、そろえる・数える・探すができます。範囲選択では、終点を右クリックして文字も選んでください。

文字位置・集計を押したあとの操作は、次の3つです。

  • 位置をそろえる
  • 同じ文字を数える
  • 文字を探す

位置をそろえる

行間隔の欄(初めは「5 , 0」)の2つの数は、行の間隔と1行の文字数です。欄を確かめて、基準点を左クリックします。選んだ文字が基点(左下)で左にそろい、行間隔5で縦に並びました。

そろえた後
選んだ4つの数値が、左の端をそろえて縦に並んだ所

同じ文字を数える

集計書込を押し、「文字集計設定」の窓でOKを押してから基準点を指示します。選んだ文字列ごとに、数と文字列が1行ずつ書かれます。

集計を書いた
集計書込で書いた一覧。「1 12.42」のように、数と文字列が1行ずつ並ぶ

書かれるのは文字列ごとの数で、数値を足した合計は書かれません。

文字を探す

文字検索を押し、探す文字を入れてOKを押してください。選んだ文字の中で見つかった文字が選ばれた色になり、作図ウィンドウの左上に「文字検索(1)」のように数が出ます。

行の間隔の決め方や集計の窓の項目は、「Jw_cadの文字位置整理と集計」を見てください。

上付き文字・丸の中の文字・日付を書く

書いた文字の一覧
上付きの「16.5m²」、丸に重ねた「X1」、途中から太字の「天井高2400」と、埋め込み文字の「%f」「=f」「%SS」

m² の「2」のような上付きの文字は、入力欄で文字の途中に「^u」などの記号を入れて書きます。ファイル名や保存した日付を書くのも、同じく記号です。

打つ文字図面での見え方
16.5m^u216.5m²(2が上付き)
○^wX1丸の中に X1
天井高^!24002400 から太字
%f印刷のときにファイル名
=f印刷のときに保存した日付
%SS印刷のときに縮尺(1/100 の形)

「%f」「=f」は図面には記号のまま書かれ、印刷のときにファイル名や日付に置き換わります。記号の一覧は、「Jw_cadの特殊文字とテキストファイルの読み書き」を見てください。

文字の色を変える

文字種4になったボタン
コントロールバーの書込み文字種のボタン。( ) の中の2が、文字種4の色No.

文字の色は、文字種ごとの色No.で決まります。文字種の色No.を確かめる所は、「書込み文字種変更」の窓の色No.の列です。

文字種の色No.を変えるときは、基本設定の文字タブで、その文字種の色No.の欄に番号を入れます。

色No.ごとの色そのものは、基本設定の色・画面タブで決まります。変え方は「Jw_cadの線の太さと色の変え方」を見てください。

文字がうまく扱えないとき

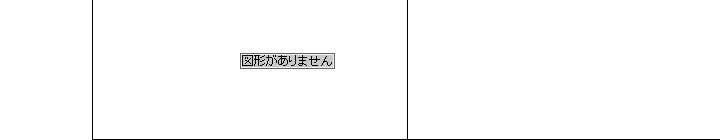

図形がありません
表示のみのレイヤの文字を左クリックしたときに、作図ウィンドウに出た「図形がありません」

文字で起きやすい困りごとは、次の4つです。

  • 文字を選べない
  • ショートカットが効かない
  • 文字が四角い枠だけに見える
  • 文字が化ける・別の書体になる

文字を選べない

文字をクリックして「図形がありません」と出るときは、その文字のレイヤが表示のみ(グレー表示)になっていないかを見ます。表示のみのレイヤの文字は、文字コマンドで選べません。

レイヤの状態の切り替え方は「Jw_cadのレイヤ操作|表示・切替・書込・プロテクト」で解説しています。

消去のコマンドで文字を指して線が選ばれるときは、コントロールバーの選択順切替で「【文字】優先選択消去」にしてください。

ショートカットが効かない

文字入力の入力欄にカーソルがある間は、キーを押しても入力欄に文字として入り、ショートカットが効きません。作図ウィンドウを1回クリックして、入力欄からカーソルを外します。

文字が四角い枠だけに見える

画面を縮小して、画面の文字が小さく描かれると、字が消えて四角い枠だけになります。

この記事の画面では、図面全体が小さく見えるまで縮小すると、文字種3・4の文字が枠だけになり、文字種5・8の文字は字のままでした。

縮小して枠になった
図面を小さく縮小した所。小さく描かれた文字が、四角い枠だけになっている

画面を拡大すると字は戻り、印刷される文字は変わりません。

文字が化ける・別の書体になる

ほかのパソコンで図面を開いて書体が変わるのは、そのパソコンに無い書体を使ったときです。図面のフォントは、どのパソコンにも入っている「MS ゴシック」にそろえます。

文字化けの直し方は、「Jw_cadのトラブル解決集」を見てください。

文字は消さずに、文字コマンドのまま左クリックで直そう

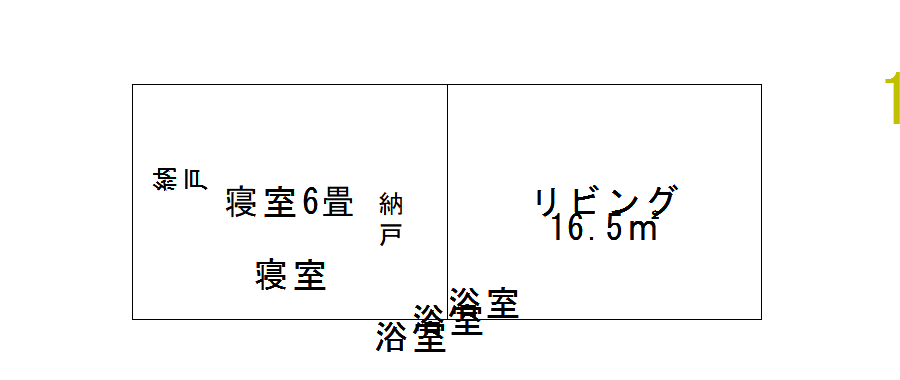

連結した部屋
書き換え・移動・複写・連結をした部屋の文字

Jw_cadの文字は、文字コマンドで書き、書いた文字は消さずに文字コマンドのまま直せます。この記事で解説したことは、次の8つです。

  • 文字は、入力欄に打って置く位置をクリックし、基点で文字のどこを点に合わせるかを選ぶ
  • 書いた文字は、左クリックで書き換え・移動、右クリックで複写する
  • 大きさは、書く前は書込み文字種、書いたあとは属性変更か文字タブで変える
  • 改行は Enter ではできず、行間を決めて2行目を別の文字として置く
  • 縦書きは、縦字と垂直の両方にチェックを入れる
  • 連で、2つの文字をつなぎ、1つの文字を右クリックで分ける
  • 範囲選択の文字位置・集計で、文字をそろえ、数え、探す
  • 上付きは「^u」、ファイル名は「%f」を文字の中に打つ

まずは書いた室名を1つ左クリックし、別の室名に書き換えてみてください。
