Jw_cadの文字位置整理と集計｜文字の位置合わせと数値の合計

• Jw_cadで、文字の位置をそろえるには？
• 面積の合計を、電卓で計算している…
• 文字を検索する方法を知りたい

2次元CADのJw_cad（ジェイダブリューキャド）で面積表や仕上表を作ると、数値や項目の文字を縦に並べることになります。文字を1つずつ動かしてそろえると、少しずつ位置がずれて、手間もかかります。

この記事で解説するのは、範囲選択（図面の線や文字を枠で囲んで選ぶコマンド）で選んだ文字に使う3つの操作です。

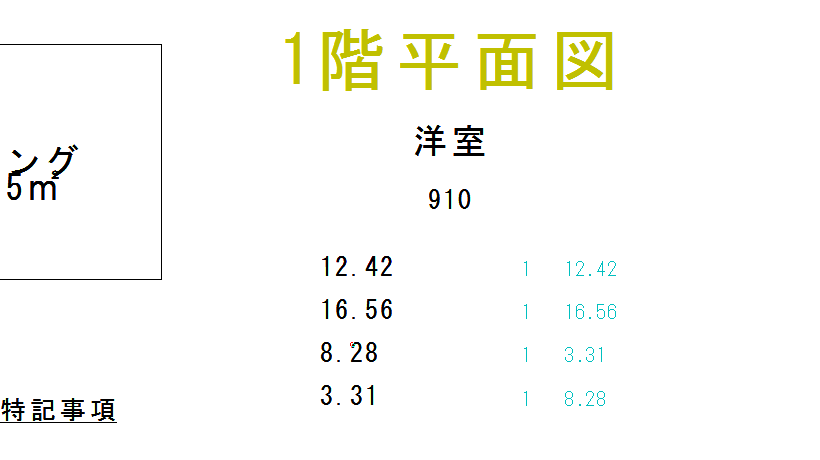

文字の位置を一度にそろえる文字位置整理、選んだ文字を数えて一覧にする集計、選んだ文字の中から探す文字検索です。

集計は文字列の数を数える機能で、数値の合計は書きません。その違いも、この記事で確かめられます。

画面：Jw_cad Version 10.03.6（Windows 11）

文字位置整理と集計とは

文字位置整理と集計は、範囲選択で選んだ文字の位置をそろえ、数え、探す機能です。範囲選択で文字を選ぶと、コントロールバー（作図ウィンドウの上の、ボタンと欄が並ぶ帯）に文字位置･集計のボタンが出ます。

文字位置･集計を押したあとのコントロールバーに並ぶのは、次の5つです。

文字の位置は、文字位置･集計を押したあと、作図ウィンドウ（線や文字をかき込む白い所）で基準点をクリックするとそろいます。集計は集計書込、検索は文字検索を押して開く窓から進めます。

文字の位置をそろえる

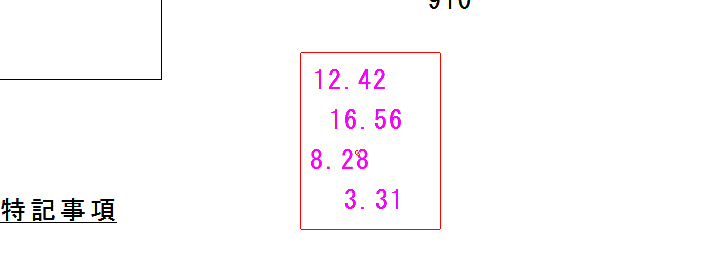

ここでは、少しずつずれて置いた4つの数値（12.42・16.56・8.28・3.31）を、左の端と行の間隔をそろえて並べ直します。

そろうのは、コントロールバーの基点(左下)の表示のとおり、文字の左の端です。

1範囲選択で文字を囲む

メニューバーの編集から範囲選択を選び、4つの数値を囲みます。囲む枠の始点を左クリックし、終点を右クリックします。

終点を右クリックするのは、枠の中の文字も選ぶためです。選ばれた文字は、マゼンタの色に変わります。

2文字位置･集計を押す

コントロールバーの文字位置･集計を押します。ステータスバー（画面のいちばん下の案内の帯）に「【文字位置整理】の基準点を指示してください」と出ます。

3行間隔を確かめる

行間隔の欄の「5 , 0」では、「,」の前が行の間隔、後ろが1行に並べる字の数を表します。行の間隔の単位は、印刷したときの紙の上のミリです。

後ろの0は、1行の字の数を変えないという意味です。ここでは「5 , 0」のまま進めます。

4基準点を左クリックする

数値をそろえたい所を、基準点として左クリックします。

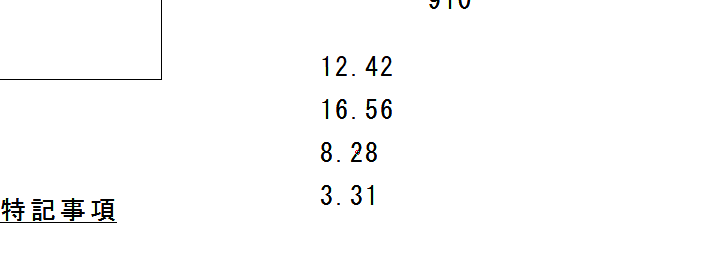

これで、4つの数値の左の端がそろい、5ミリの間隔で縦に並びました。並びが思った位置と違ったときは、メニューバーの編集から戻るを選ぶと元に戻せます。

行間隔の欄の「,」の前を0にすると、文字の縦の位置は変わらず、横の位置だけがそろいます。

文字を集計する

集計書込は、選んだ文字を文字列ごとに数え、数と文字列の一覧を1行ずつ書く機能です。数値を足した合計は書かれません。

1数える文字を範囲選択で選ぶ

範囲選択で、数えたい文字を囲みます。位置をそろえたときと同じく、終点は右クリックです。

2文字位置･集計を押して集計書込を押す

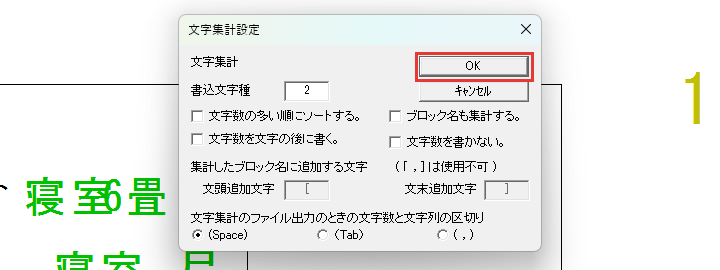

コントロールバーの文字位置･集計を押し、続けて集計書込を押します。「文字集計設定」の窓が開きます。

窓の「文字数」は、同じ文字列がいくつあるかの数のことです。行間隔の欄の「1行に並べる字の数」とは別の意味で使われています。

3書込文字種を確かめてOKを押す

書込文字種の欄は、一覧を書く文字の大きさの番号（文字種）で、初めは2です。確かめたら、窓のOKを押します。ほかの項目は、初めのままで進めます。

4一覧を書く位置を左クリックする

一覧を書き始める位置を左クリックします。クリックした所から下へ、一覧が書かれます。

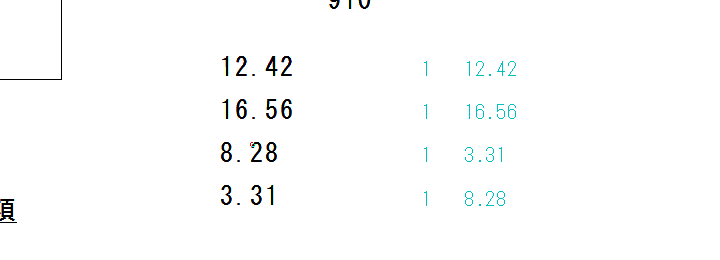

これで、選んだ文字の一覧が書けました。4つの数値はどれも1つずつなので、数はすべて「1」です。

集計の結果は、コントロールバーのﾌｧｲﾙ出力でテキストファイルにも書き出せます。区切りの記号は、「文字集計設定」の窓で (Space)・(Tab)・( ，) から選び、初めは (Space) です。

文字を検索する

文字検索は、範囲選択で選んだ文字の中から、指定した文字を探す機能です。見つかった文字だけが、選ばれた色（マゼンタ）に変わります。

1探す範囲の文字を選ぶ

探す範囲の文字を、範囲選択で囲みます。ここでは、4つの数値を囲みました。

2文字位置･集計を押して文字検索を押す

コントロールバーの文字位置･集計を押し、続けて文字検索を押します。「文字検索」の窓が開きます。

3探す文字を入れてOKを押す

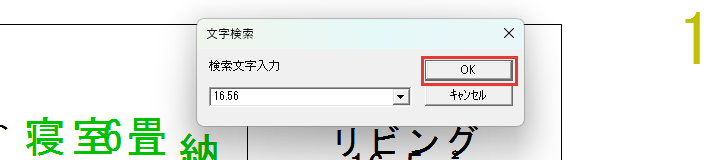

検索文字入力の欄に「16.56」と入れて、OKを押します。

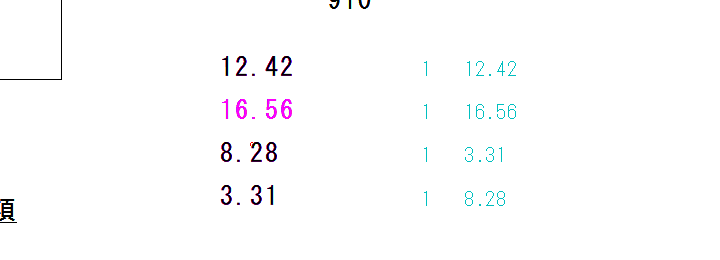

これで、囲んだ4つの数値のうち「16.56」だけが選ばれました。作図ウィンドウの左上には「文字検索( 1)」と出ます。

位置整理や集計がうまくいかないとき

文字位置整理や集計で起きやすい症状は、次の2つです。

• 選んだのに文字の色が変わらない
• 数値の合計が書かれない

選んだのに文字の色が変わらない

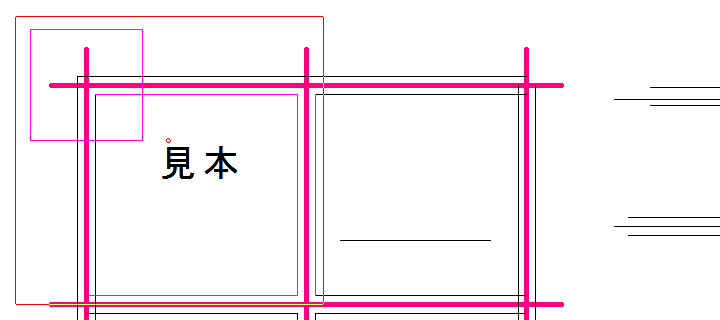

範囲選択の終点を左クリックすると、枠の中の文字は選ばれず、黒いままです。文字位置整理・集計・検索は、選ばれた文字だけを扱います。

範囲選択をやり直し、終点を右クリックしてください。範囲選択の細かい操作は「Jw_cadの範囲選択｜窓選択・属性別選択」で解説しています。

数値の合計が書かれない

集計書込は、文字列ごとの数を一覧にする機能なので、数値を足した合計は書きません。面積表の数値を選んで集計書込をしても、書かれるのは「1　12.42」のような数と文字列の行です。

数値を使った計算は「Jw_cadの表計算・式計算・求積図」（準備中）で解説します。

表の文字は、範囲選択で選んでから一度にそろえよう

この記事で解説したことは、次の5つです。

• 範囲選択の終点を右クリックして、文字を選ぶ
• 「文字位置･集計」を押して基準点をクリックすると、文字の左の端がそろう
• 行間隔の欄は「行の間隔 , 1行に並べる字の数」の形で入れる
• 「集計書込」は、文字列ごとの数と文字列の一覧を書き、数値の合計は書かない
• 「文字検索」は、選んだ文字の中から指定した文字を探す

まずは表の数値を範囲選択で囲み、「文字位置･集計」で左の端をそろえてみてください。
