Jw_cadの印刷と図面枠とは｜印刷・PDF・図面枠・表題欄

• Jw_cadで描いた図面を印刷するには？
• 図面枠のテンプレートが見つからない…
• 印刷と図面枠は、どの順に覚えればいい？

2次元CADのJw_cad（ジェイダブリューキャド）で作図した図面は、図面枠を付けて、紙かPDFに出します。

しかし、画面に出ているピンクの点線の用紙枠は、印刷されません。図面枠は自分で作る必要があります。

印刷の操作も、プリンターの設定と、赤枠（印刷される範囲）を図面に合わせる操作の2段階です。この記事では、印刷と図面枠でそれぞれ何ができるかと、どの順に覚えるかを解説します。

画面：Jw_cad Version 10.03.6（Windows 11）

Jw_cadの印刷と図面枠とは

Jw_cadの印刷と図面枠は、作図した図面に外枠と表題欄を付け、赤枠の中に外枠を収めて、紙かPDFに出すまでの作業です。

図面枠は、作図する範囲を示す長方形の外枠と、図面名などを書く表題欄をまとめた呼び名です。用紙枠は設定した用紙の範囲を画面に示すだけの線なので、印刷する外枠は自分で描きます。

作る順は図面枠が先ですが、読む順は印刷の記事が先です。図面枠の作り方の記事で、印刷のモードの枠書込（印刷の範囲を図面に線で書き込む操作）を使うためです。

印刷

印刷は、プリンターと用紙を決める段階と、赤枠を図面枠に合わせる段階の2つに分かれます。この2段階でPDFに出す流れを覚えてから、用紙に合わせた縮小と連続印刷に進みます。

印刷を解説する記事は、次の2つです。

• 図面をPDFにする
• 用紙に合わせて縮小・連続で印刷する

図面をPDFにする

PDFを作る項目はメニューに無いので、PDFも紙に出すときと同じ印刷の操作で作ります。

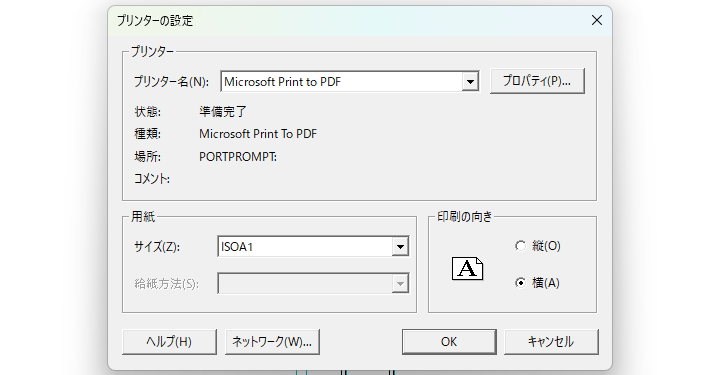

プリンター名でMicrosoft Print to PDFを選び、赤枠を外枠に合わせて印刷 (L)を押す流れが最初に覚える操作です。

カラーで出すときに使うのは、コントロールバーにあるカラー印刷のチェックです。チェックを入れると、初めの設定では線色2の線だけが黒で、ほかの線色は色の付いた線で出ます。

PDFの保存の窓の使い方と、カラーにならないときの原因は、次の記事で解説しています。

» Jw_cadの印刷とPDF出力

用紙に合わせて縮小・連続で印刷する

A1の図面をA3の用紙に出すときは、縮尺はそのままで、印刷のコントロールバーの倍率を変えます。縮小に合わせて線も細くするときの設定は、出力方法設定にある線幅も倍率のチェックです。

いくつかの図面を続けて出すファイル連続印刷と、枠書込の手順も、次の記事で解説しています。

» Jw_cadの印刷の応用

図面枠

図面枠は、外枠を作ってから表題欄を入れ、最後に図面枠のレイヤグループを守る順に進みます。外枠と表題欄は、平面図とは別の図面枠専用のレイヤグループに、縮尺1/1で作ります。

図面枠を解説する記事は、次の3つです。

• 図面枠を作る
• 表題欄を作る
• 図面枠を守る

図面枠を作る

図面枠のうち最初に作るのは外枠で、寸法は用紙の四辺からJISの余白（A1は20mm、A2〜A4は10mm）を引いた値です。

A1の用紙なら外枠は801×554mmになり、矩形（長方形を描くコマンド）で用紙の中央に置きます。

余白ととじ代の決まりと、作った図面枠をテンプレートとして保存して次の図面で使う方法は、次の記事で解説しています。

» 「Jw_cadの図面枠の作り方｜余白・とじ代」（準備中）

表題欄を作る

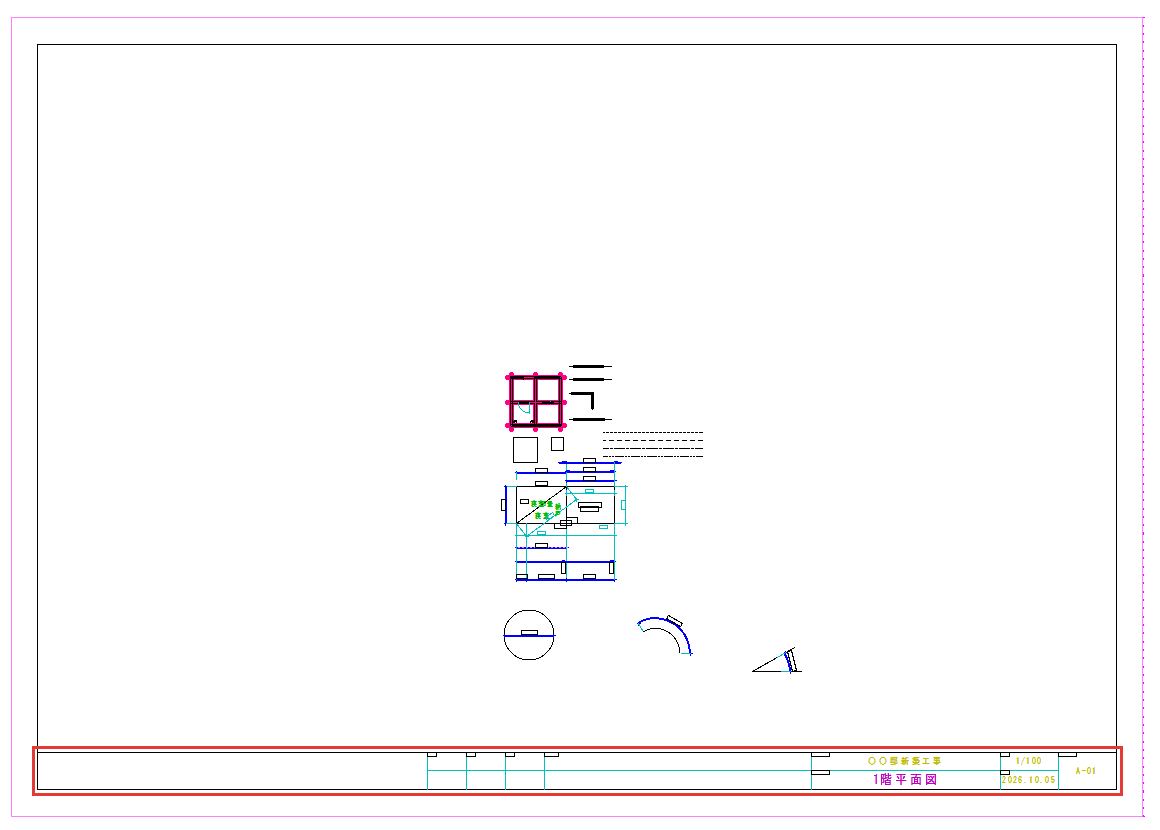

表題欄の形の一例は、外枠の下の辺に沿った横長の帯です。欄の並びは右から、図面番号、縮尺と日付、工事名称と図面名称、設計者、印です。

帯は矩形で置き、複線（平行な線を引くコマンド）で区切ってから、要らない線を節間消し（線の交点の間だけを消す消し方）で消します。

欄の幅の決め方と、罫線だけの表題欄を使い回す方法は、次の記事で解説しています。

» 「Jw_cadの表題欄の作り方｜項目と配置」（準備中）

図面枠を守る

作図を始める前に、図面枠のレイヤグループには強プロテクト（消したり動かしたりできないようにする保護）をかけます。かけたグループのボタンには、紫の×が付くのが印です。

図面枠を表示のみにして守る方法と、表題欄を書き換えるときだけ保護を外す手順は、次の記事で解説しています。

» 「Jw_cadの図面枠のレイヤとプロテクト｜専用レイヤでの図面枠の保護」（準備中）

図面枠を付けてから、PDF に出して確かめよう

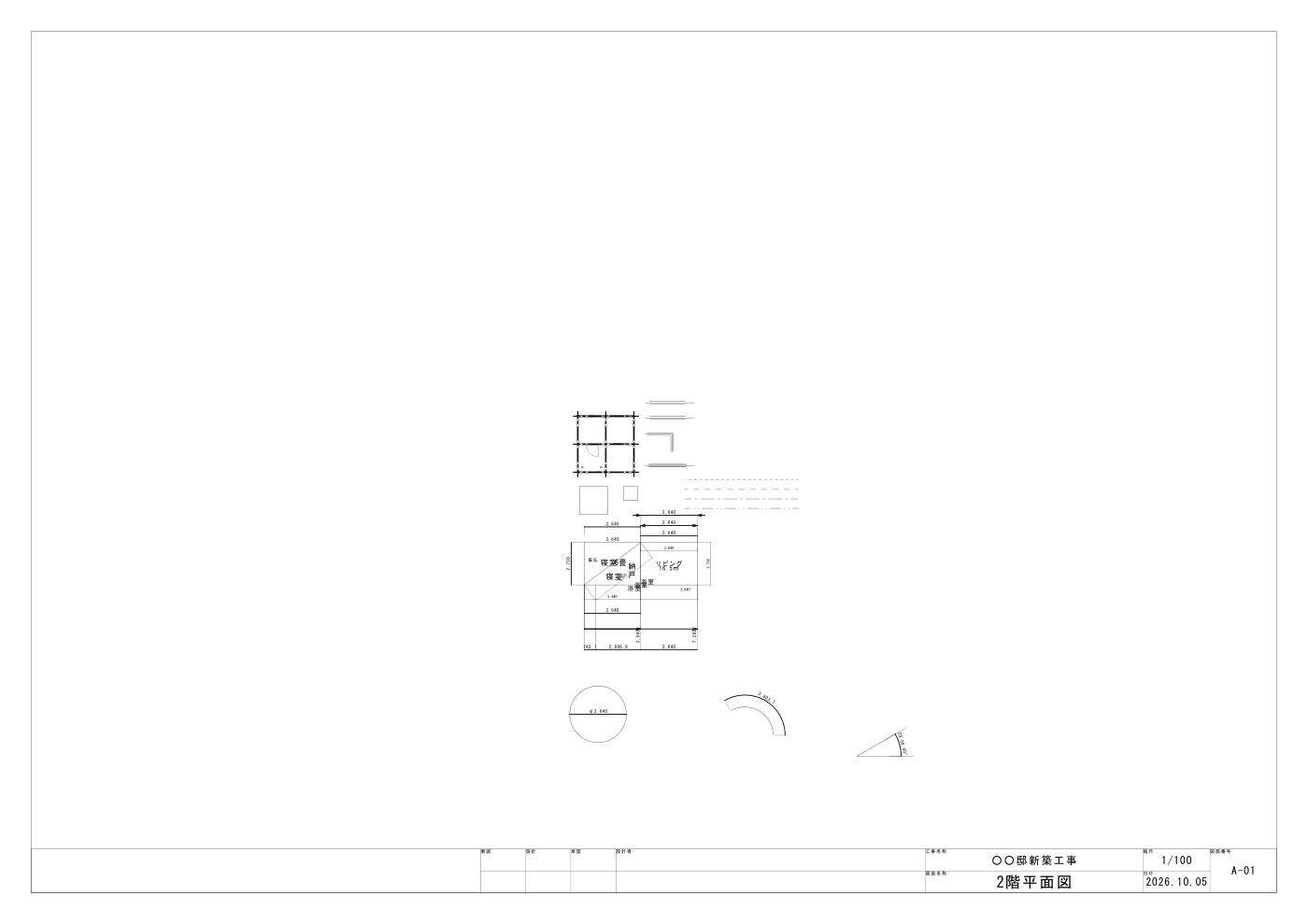

図面枠を付けた図面は、紙に出す前にPDFに出して、外枠が用紙に収まっているかを確かめます。この記事で紹介した要点は、次のとおりです。

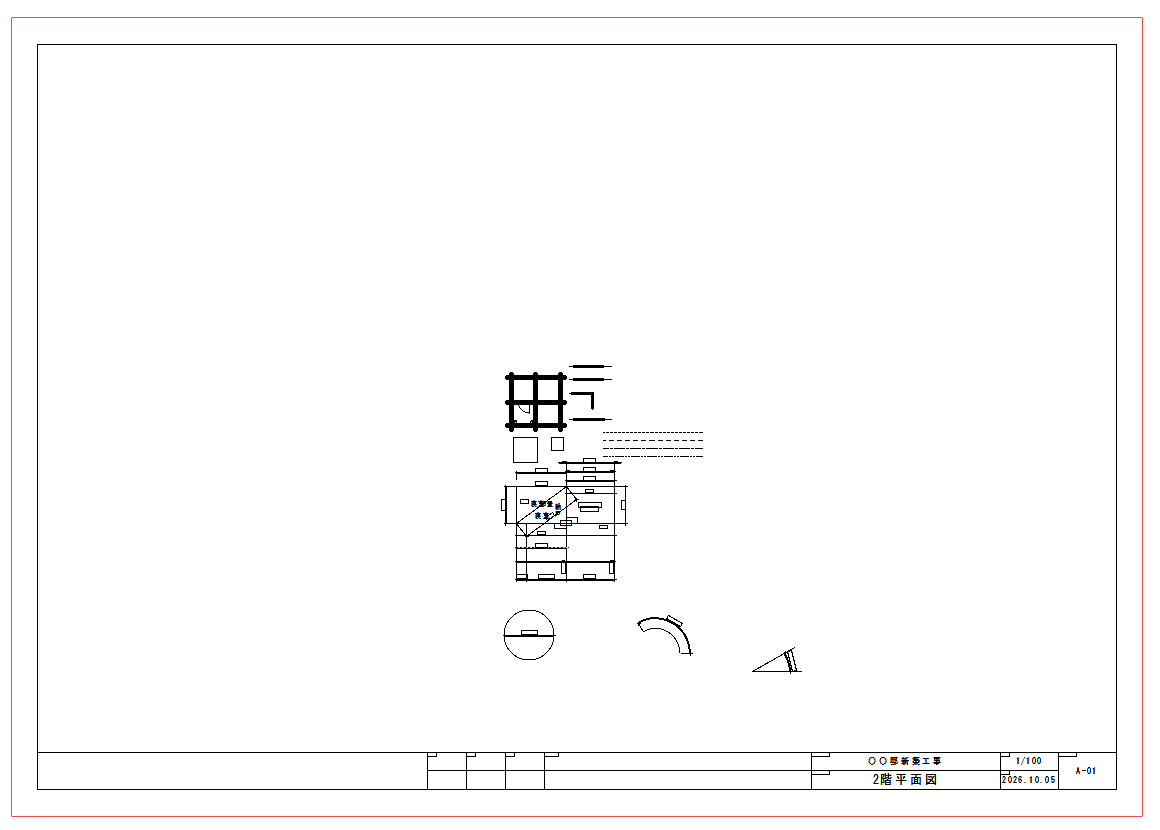

• 印刷はプリンターの設定と赤枠の2段階で、赤枠は図面枠の外枠に合わせる
• PDFは、プリンター名でMicrosoft Print to PDFを選んで作る
• 違う大きさの用紙には、縮尺は変えずに印刷の倍率で合わせる
• 図面枠は専用のレイヤグループに縮尺1/1で、用紙の四辺から余白を引いて作る
• 表題欄は外枠の下の帯に置き、欄を区切って作る
• 図面枠のレイヤグループには、作図を始める前に強プロテクトをかける

まずは印刷とPDF出力の記事から読み、今の図面をPDFに出してみてください。
