Jw_cadの建具の配置｜片開き・引違い・折戸・FIX

Jw_cadで、引違い窓を描くには？
ドアの開く向きを変えられない…
片開きドアや折戸の描き方を知りたい

2次元CADのJw_cad（ジェイダブリューキャド）では、ドアや窓のような建具を、建具平面のコマンドで平面図に置きます。建具平面は、用意された建具を選び、寸法を入れて置くコマンドです。

ただ、建具平面の一覧に建具の名前は無く、どれが引違い窓でどれが片開きドアかは、縮小図の形で見分けるしかありません。

ドアの開く向きも、置いたあとでは変えられない仕組みです。

この記事で解説するのは、引違い窓・片開きドア・引戸・折戸・FIX窓を、番号と寸法を決めて平面図に置く手順です。ドアの開く向きの決め方と、柱の間の中心に置く方法も分かります。

画面：Jw_cad Version 10.03.6（Windows 11）

建具の配置とは

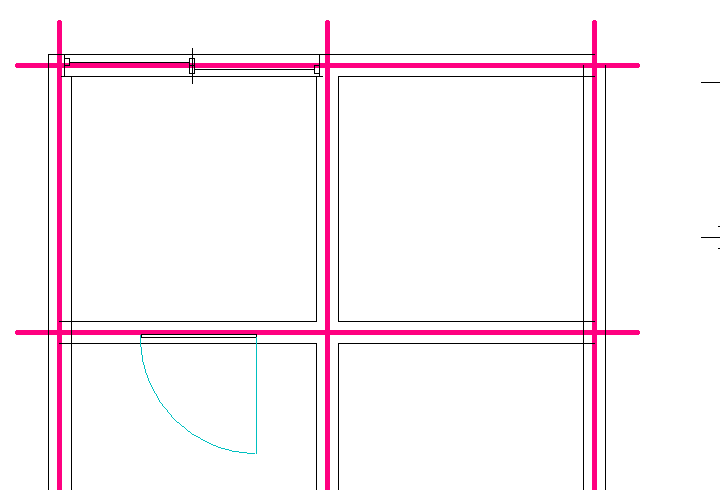

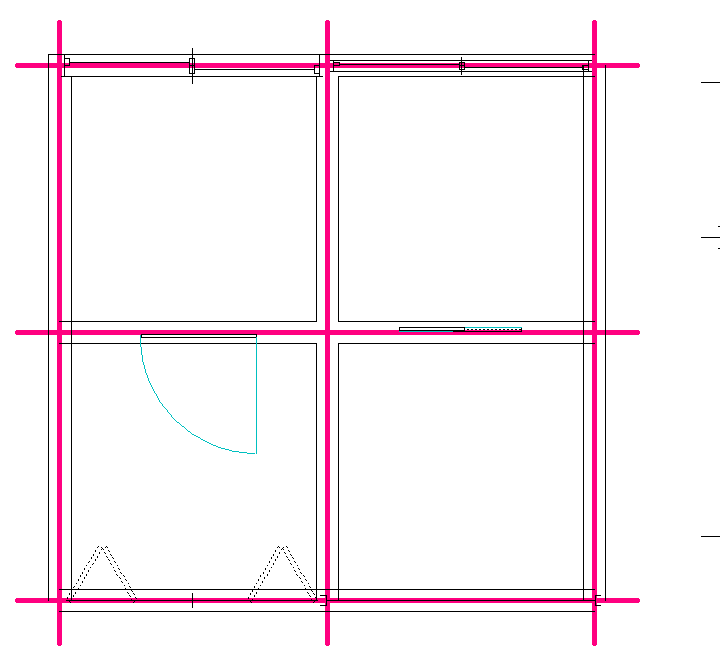

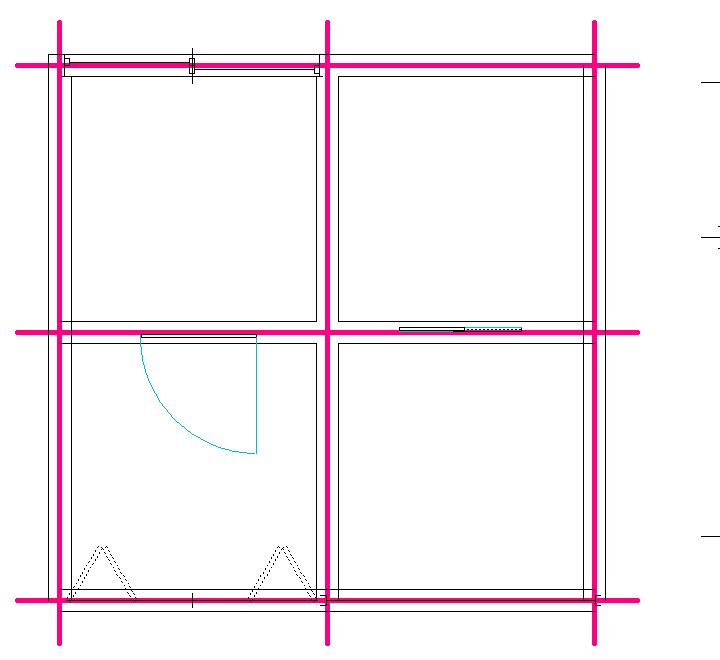

建具を置いた平面図 — 建具平面で窓とドアを置いた平面図。上の壁に窓2つ（右は柱と柱のあいだの中心に置いたもの）、中の壁に片開きドアと引戸、下の壁に折戸とFIX窓

建具の配置は、建具平面で建具の種類と寸法を決め、平面図の壁の、指示した位置に置くことです。種類を決めるのは番号、大きさを決めるのは内法（建具の幅）です。

ドアなら、開く側と開く向きも置く前に決めておく必要があります。

窓やドアを置くと、壁の線は建具の幅だけ自動で切れて、開口ができます。先に壁を切っておく必要はありません。

建具の番号と寸法の目安

建具平面Aの縮小図 — 【建具平面A】建具一般平面図の縮小図。[3] FIX窓・[12] 引違い窓・[13] 折戸（赤い枠）

建具は、ファイル選択の【建具平面A】建具一般平面図から、縮小図の番号で選びます。ファイル選択の上部にあるリスト表示は薄い字で押せないので、形と番号で見分けます。

この記事で置く建具の番号と内法の目安は、次の表のとおりです。内法の目安は、住宅でよく使う大きさの例です。

建具	番号	内法の目安
引違い窓（2枚）	[12]	換気の窓 780・腰窓 1690・大きな開口 2530
片開きドア	[19]	部屋のドア 780・車いすでも使いやすい広めのドア 820
引戸	[24]	部屋の引戸 820
折戸（4枚）	[13]	1690
FIX窓（開かない窓）	[3]	縦長の窓 780・吹抜けの窓 1820

縮小図は16個ずつ並びます。[19] と [24] は、縮小図の上でマウスのホイールを回し、[17] から先の番号を出してから選びます。

引違い窓を置く

見込と内法を入れたコントロールバー — 引違い窓を選んで、見込に150、内法に1690を入れたコントロールバー（赤い枠）

引違い窓は、2枚の戸を左右に滑らせて開ける窓です。ここでは、厚さ150の外壁に、内法1690の腰窓を置きます。

12番を選ぶ

左のツールバーの建平を押し、ファイル選択の【建具平面A】建具一般平面図で [12] をダブルクリックします。

見込と内法を入れる

コントロールバーの見込（建具の厚み方向の寸法）に150、内法に1690を入れます。見込を壁の厚さと同じにすると、窓が壁の厚さに収まります。

通り芯を左クリックする

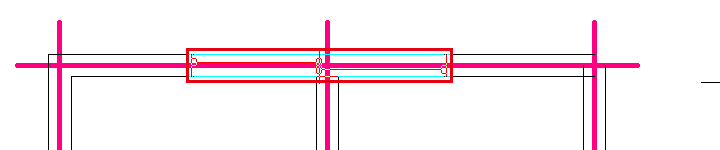

窓を置く外壁の通り芯（壁の中心の線）を左クリックして、基準線にします。カーソルに窓の仮の形が付きます。

置く位置を指示する

通り芯の交点や線の端点に合わせるときは、その点を右クリックします（読取点）。好きな所に置くときは左クリックです。

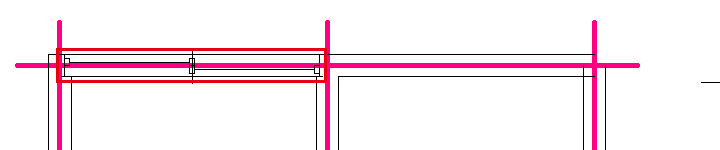

引違い窓を置いた所 — 外壁に置いた引違い窓（赤い枠）。窓の左の端が、カーソルで指示した位置に合う

これで、外壁に引違い窓が置けました。置いたあとも建具平面は続き、ステータスバー（画面のいちばん下の案内の欄）の表示は基準線の指示に戻ります。

片開きドアを置き、開く向きを決める

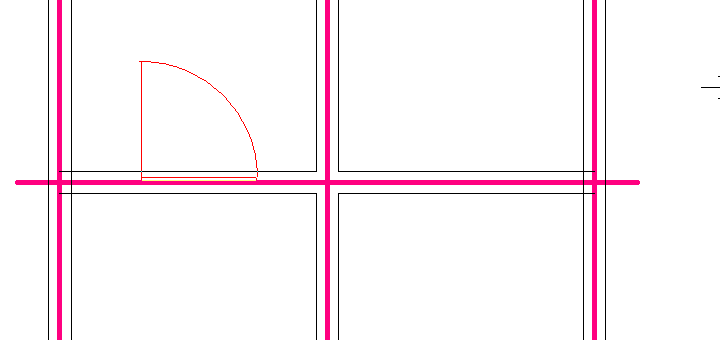

片開きドアの仮の形 — 中の壁の通り芯を基準線にした、片開きドア [19] の仮の形。開く軌跡の円弧が付いている

片開きドアは、1枚の戸を蝶番（ちょうばん。戸を吊って回す金物）を軸に回して開けるドアです。仮の形では、開く軌跡の円弧の付け根が蝶番の側です。

ドアは、置く前の仮の形のうちに、開く側と開く向きを決めます。決めるのは、コントロールバーの左右反転と内外反転の2つのチェックです。

19番を選ぶ

コントロールバーの建具選択を押し、【建具平面A】の [19] をダブルクリックします。建具平面を抜けていたら、左のツールバーの建平から始めます。

見込を入れ直す

建具を選び直すと、見込は初期値の70に戻り、内法は前の値が残ります。見込を壁の厚さに入れ直し、内法をドアの幅（部屋のドアなら780）にします。

ドアを置く壁の通り芯を左クリックする

ドアを置く壁の通り芯を左クリックします。開く軌跡の円弧が付いた、ドアの仮の形が出ます。

仮の形を見ながら向きを決めるチェックは、次の2つです。

左右反転で開く側を変える
内外反転で開く向きを変える

左右反転で開く側を変える

左右反転にチェックを入れると、蝶番の側（円弧の付け根）が左右で入れ替わります。ドアの右と左のどちらを軸にして開くかを、ここで決めます。

左右反転のチェック — コントロールバーの左右反転（赤い枠）にチェックを入れた所

チェックを入れると、円弧の付け根が反対の側に移りました。

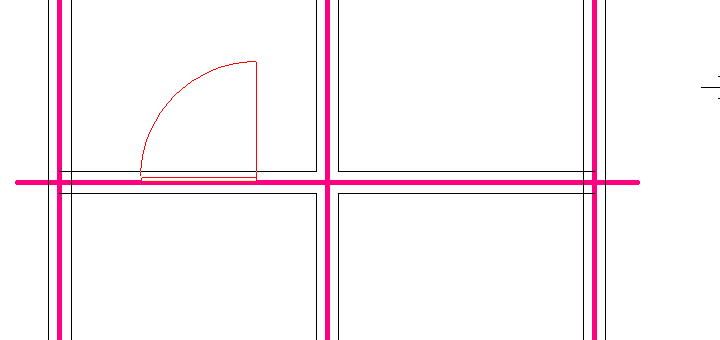

左右反転したドアの仮の形 — 左右反転にチェックを入れたあとの仮の形。円弧の向きが左右で入れ替わった

内外反転で開く向きを変える

内外反転にチェックを入れると、円弧が壁の反対の側に出て、戸の開く向きが替わります。ドアをどちらの部屋の側へ開くかは、このチェックで決まります。

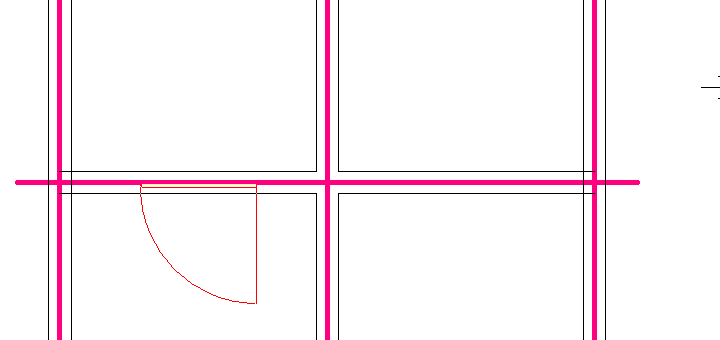

内外反転したドアの仮の形 — 内外反転にもチェックを入れた仮の形。円弧が壁の下の側に出た

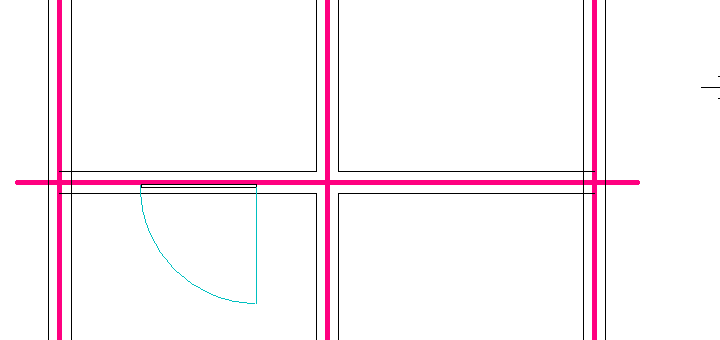

向きが決まったら、置きたい位置を指示してください。置いたドアの円弧は水色で描かれます。

左右反転と内外反転のチェックは、建具を選び直しても入ったままです。次の建具を置く前に、2つのチェックを外しておきます。

引戸・折戸・FIX窓を置く

引戸・折戸・FIX窓も、番号を選び直し、見込と内法を入れ直せば、引違い窓と同じ手順で置けます。番号と、この記事の図面で入れた内法は、次の3つです。

引戸：[24]・内法 820
折戸：[13]・内法 1690
FIX窓：[3]・内法 1820

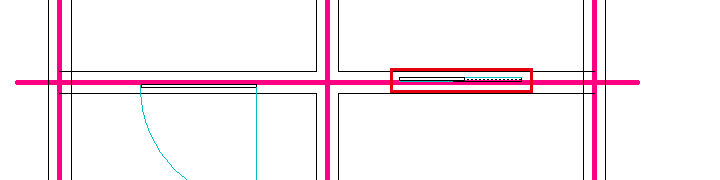

引戸を置く

建具選択で [24] を選び、見込を入れ直して、内法に820を入れます。中の壁の通り芯を左クリックし、右の部屋の上の壁に置く位置を指示します。

折戸を置く

建具選択で [13] を選び、見込を入れ直し、内法に1690を入れて、下の壁に置きます。折戸は、開いた戸の形が点線で描かれます。

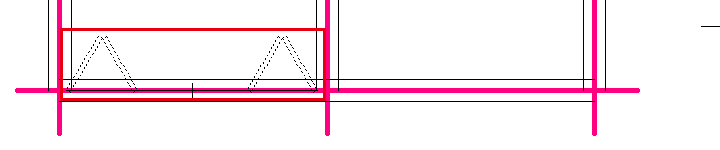

折戸を置いた所 — 下の壁の左の部屋に置いた折戸（赤い枠）。折れた戸の形が点線で出ている

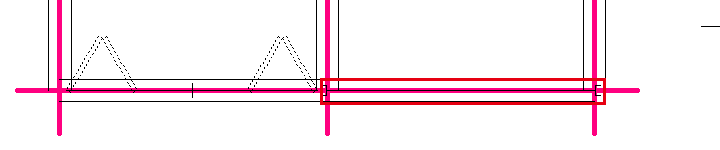

FIX窓を置く

建具選択で [3] を選び、見込を入れ直し、内法に1820を入れて、下の壁の右の部屋に置きます。

同じ寸法の建具を続けて置くときは、建具平面を抜けずに、基準線と位置の指示をくり返します。建具を選び直さなければ、見込と内法もそのままです。

柱と柱のあいだの中心に置く

窓を柱と柱のあいだのまん中に置くときは、建具の基準点を中心にしてから、両側の柱の通り芯の交点の中心を指示します。初めの基準点は建具の左の端なので、そのままでは窓が片側に寄ってしまいます。

この記事の図面には柱を描いていないので、使うのは柱の中心にあたる通り芯の交点です。例は、上の壁の右の柱と柱のあいだに置く、内法1820の窓です。

基準点変更を押す

基準線を指示したあと、コントロールバーの基準点変更を押します。「基準点選択」が開きます。

中心のボタンを押す

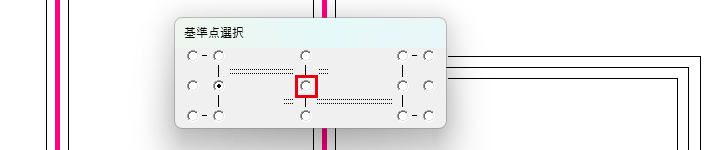

「基準点選択」の15個の丸いボタンのうち、まん中のボタンを押します。OKのボタンは無く、押すとすぐ閉じて、基準点が建具の中心に替わります。

中心点取得を選ぶ

メニューバーの設定から中心点取得を選びます。ステータスバーに「線・円指示で線・円の中心点　読取点指示で２点間中心」と出ます。

2つの交点を右クリックする

窓を置く壁で、片方の柱の通り芯の交点を右クリックします。ステータスバーが「２点間中心 ◆◆Ｂ点指示◆◆」に替わったら、もう片方の交点を右クリックしてください。

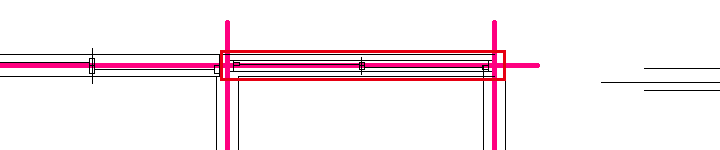

これで、2つの交点のまん中に窓が置けました。中心点取得の使い方は、Jw_cadの読取点の取得｜端点・交点・中心点・円周点でも解説しています。

建具記号を書き添える

平面図に建具を置いたら、建具ごとに建具記号を書き添えます。建具記号は、材質と種類のアルファベットを組み合わせたものです。

材質は A（アルミ）・S（鋼）・SUS（ステンレス）・W（木）、種類は W（窓）・D（戸）で、アルミの窓なら AW、木のドアなら WD です。

記号の付け方は事務所や取引先ごとに違うので、勤め先の決まりに合わせます。

建具記号は文字なので、書く前に書込レイヤ（今描いている線や文字が入るレイヤ）を、文字を書くレイヤに切り替えます。

書き終えたら、書込レイヤを建具のレイヤ（標準のレイヤ分けではレイヤ3）に戻してください。戻し忘れると、次に置く建具が文字のレイヤに入ってしまいます。

文字の書き方は、「Jw_cadの文字コマンド」（準備中）で取り上げる予定です。建具記号と平面図の関係は、建具位置図（建具キープラン）とは｜平面図の建具符号との関係で解説しています。

建具がうまく置けないとき

建具を置くときによくつまずくのは、次の2つです。

置いたあとで開く向きを変えたい
建具の端が柱に入り込む

置いたあとで開く向きを変えたい

開く向きのチェックが効くのは、置く前の仮の形のときだけです。置いたドアの向きを変えたいときは、そのドアを消してから、チェックを入れ直して置き直します。

置いた直後なら、メニューバーの編集から戻るを選ぶと、ドアが消えて壁の線もつながります。操作の取り消しについては、Jw_cadの戻ると進む｜操作の取り消しとやり直しも参考にしてください。

建具の端が柱に入り込む

建具平面の建具は、内法の幅のまま描かれ、柱の大きさに合わせて縮みません。柱を描いた図面で柱と柱のあいだに置くと、建具の両端が柱の中に入り込むことがあります。

入り込んだ線は、伸縮で柱の面まで縮めてください。伸縮の使い方は、Jw_cadの伸縮｜線の延長と短縮で解説しています。

番号と内法を決めて、同じ寸法の建具は続けて置こう

建具の配置は、建具平面で番号と内法を決め、壁の通り芯を基準線にして位置を指示する操作です。この記事で解説したことは、次の6つです。

引違い窓は [12]、片開きドアは [19]、引戸は [24]、折戸は [13]、FIX窓は [3]
内法に建具の幅を入れ、見込は壁の厚さに合わせる
片開きドアは、置く前に左右反転と内外反転で向きを決める
柱のあいだの中心には、基準点変更で中心を選び、中心点取得で置く
建具記号は、書込レイヤを文字のレイヤに切り替えてから書く
置いたドアの向きは変えられないので、消して置き直す

まずは引違い窓を1つ置き、建具平面を抜けずに、同じ寸法の窓を続けて置いてみてください。
