- Jw_cadで、窓やドアを入れるには?
- ドアの開く向きが、思った向きにならない…
- 建具のデータがどこにあるのか知りたい
2次元CADのJw_cad(ジェイダブリューキャド)では、窓やドアを線で描かずに、建平(建具平面)で用意された建具を選んで壁に置きます。
ドアや窓のように、開け閉めして建物の内外や部屋と部屋を仕切る物が、建具(たてぐ)です。
建具の形はデータが持っているので、入れるのは見込(壁の厚みの向きの寸法)と内法(建具の幅)だけです。
この記事では、窓とドアを置く手順、柱と柱の真ん中に置く方法、断面図と立面図の建具、建具のデータの置き場を解説します。
画面:Jw_cad Version 10.03.6(Windows 11)窓を入れるには

窓は、建平で【建具平面A】の引違い窓を選び、見込と内法を入れて、壁の通り芯(基準線)と置く位置を指示します。通り芯は、壁や柱の中心に引く基準の線です(画像では濃いピンクの太い線)。
ここでは、壁の厚さが150の平面図の外壁に、腰窓の幅の引違い窓を1つ置きます。
建平を

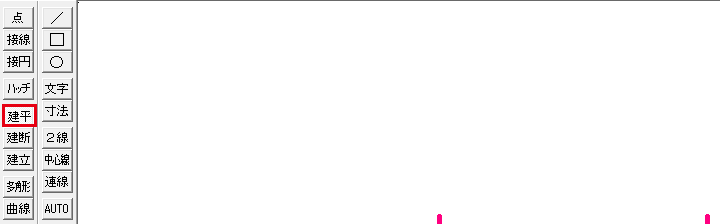

左のツールバーの建平を押します。メニューバーの作図から建具平面を選ぶこともできます。

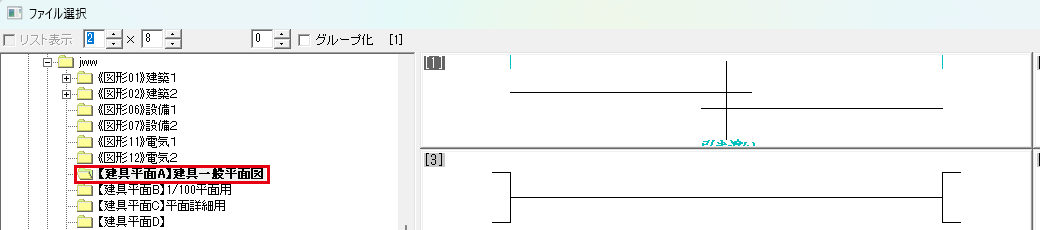

建具平面Aを
ファイル選択の左のツリーで、【建具平面A】建具一般平面図を押します。縮小図は16個ずつ並び、マウスのホイールを回すと続きの番号が出ます。

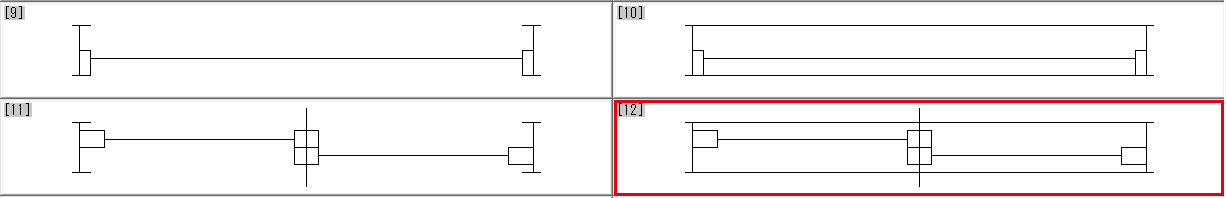

引違い窓の
引違い窓(2枚の戸を左右に滑らせて開ける窓)の縮小図 [12] をダブルクリックします。ファイル選択が閉じ、作図ウィンドウに戻ります。

見込と
コントロールバー(作図ウィンドウの上の帯)の見込の欄をダブルクリックして150を、内法の欄に1690を打ちます。Enterを押さなくても、打った値が使われます。

通り芯を

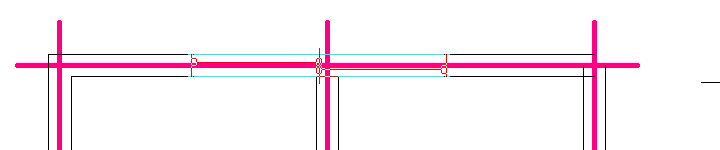

建具を置く壁の通り芯を左クリックします。カーソルに、窓の仮の形が付きます。
ステータスバーの表示は、「建具位置を指示してください。(L)free (R)Read」です。

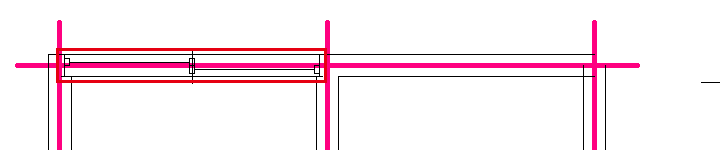

置く位置を
窓を置きたい所を指示します。通り芯の交点のような決まった点に合わせるときは右クリック、好きな所なら左クリックです。

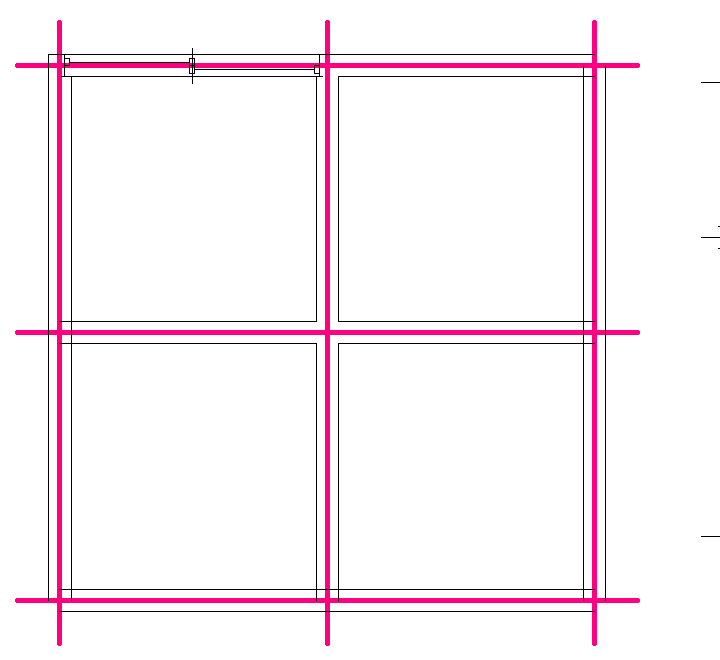

見込を壁の厚さと同じ値にすると、建具が壁の厚さにぴったり収まります。初めの設定では、建具の左の端がカーソルの位置に合い、壁の線は窓の幅だけ切れます。
寸法は、実物の大きさ(実寸)をミリで入れてください。基準線を指示すると寸法の欄が消えるので、寸法は先に入れておきます。
ドアを入れるには

ドアは、片開きドア [19] を選び、置く前の仮の形のうちに、左右反転と内外反転で開く向きを合わせてから置きます。仮の形の円弧の付け根が、蝶番(ちょうばん。戸を吊って回す金物)の側です。
19番を
建平を押し、【建具平面A】の [19] をダブルクリックします。[19] は、縮小図の上でマウスのホイールを回し、[17] から先の番号を出してから選びます。
見込と
見込を壁の厚さに、内法をドアの幅(部屋のドアなら780)にします。建具を選び直すと見込は初期値の70に戻るので、入れ直してください。
通り芯を
ドアを置く壁の通り芯を左クリックします。開く軌跡の円弧が付いた、ドアの仮の形が出ます。
左右反転で
コントロールバーの左右反転にチェックを入れると、蝶番の側が左右で入れ替わります。

内外反転で
内外反転にチェックを入れると、円弧が壁の反対の側に出て、戸を開く部屋の側が替わります。

置く位置を
向きが合ったら、置く位置を指示します。

2つのチェックは、建具を選び直しても入ったままです。次の建具を置く前に外しておいてください。
引戸 [24]・折戸 [13]・FIX窓 [3] の番号と寸法の目安は、「Jw_cadの建具の配置|片開き・引違い・折戸・FIX」に一覧にしました。
柱と柱の真ん中に置くには

柱と柱のあいだの真ん中に置くときは、建具の基準点を中心にしてから、中心点取得で両側の通り芯の交点を指示します。初めの基準点は建具の左の端なので、そのままでは片側に寄ります。
基準点変更で
基準線を指示したあと、コントロールバーの基準点変更を押します。「基準点選択」の15個の丸いボタンのうち、まん中を押すと、すぐ閉じて基準点が建具の中心に替わります。
中心点取得を
メニューバーの設定から中心点取得を選びます。ステータスバーに「線・円指示で線・円の中心点 読取点指示で2点間中心」と出ます。
2つの交点を
片方の柱の通り芯の交点を右クリックし、ステータスバーが「2点間中心 ◆◆B点指示◆◆」に替わったら、もう片方の交点を右クリックしてください。

平面図を通り芯から寸法まで描く流れの中での建具の入れ方は、「Jw_cadの平面図の書き方|通り芯から寸法まで」で解説しています。
建具平面のコントロールバーの項目

見込は壁の厚みの向き、内法は建具の幅、枠幅は建具の枠の正面から見た幅です。建具平面のコントロールバーは、基準線を指示する前と後で、並ぶ項目が替わります。
基準線を指示する前の項目は、次の表のとおりです。
| 項目 | 働き | 初めの値 |
|---|---|---|
| 建具選択 | ファイル選択を開き、建具を選び直す | なし |
| 見込 | 建具の厚み方向、つまり壁を貫く向きの寸法 | 70 |
| 枠幅 | 建具の枠の、正面から見た幅 | 35 |
| 内法 | 建具の幅(開口の幅)。0 を入れると、クリックした2点の間が内法になる | 1700 |
| 芯ずれ | 基準線から建具の中心をずらす寸法。-1 を入れると、ずらす位置をクリックで決める | なし |
| > | 内出・外出の欄を出す。【建具平面C】平面詳細用の建具で使う | なし |

基準線を指示したあとは、建具選択と>のほかの項目が、次の表のものに替わります。
| 項目 | 働き |
|---|---|
| 基準点変更 | 「基準点選択」が開き、建具のどこをカーソルの位置に合わせるかを選ぶ(初めは建具の左の端) |
| 芯反転 | 芯ずれを反対の側にする。芯ずれに寸法を入れていないときは薄い字で使えない |
| 内外反転 | 建具の内と外を入れ替える |
| 左右反転 | 建具の左と右を入れ替える |
断面図と立面図の建具を描くには

断面図は建断(建具断面)、立面図の窓やドアは建立(建具立面)で、同じようにファイル選択から選んで置きます。メニューバーの作図から選んでも、同じコマンドです。
描き方は、次の2つです。
- 建具断面で断面図の建具を描く
- 建具立面で立面図の建具を描く
建具断面で断面図の建具を描く
建具断面は、コントロールバーの欄も置き方も、建具平面と変わりません。

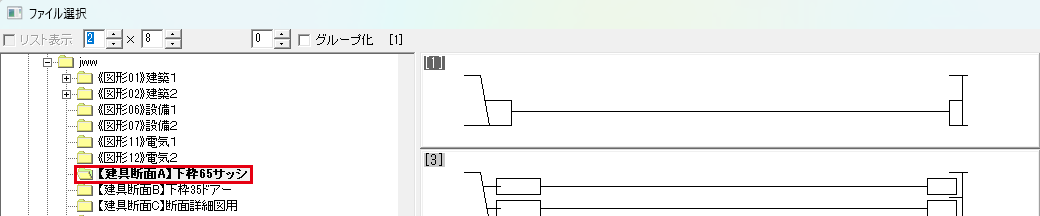

建断を
左のツールバーの建断を押し、ツリーで【建具断面A】下枠65サッシなどを押して、描きたい建具の縮小図をダブルクリックします。
寸法を
見込・枠幅・内法の欄の意味は、建具平面と同じです。寸法を入れたら、建具を置く線を左クリックして基準線にします。

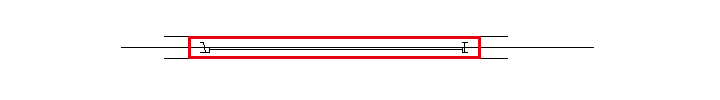

置く位置を
断面の建具を置きたい所を指示します。

建具立面で立面図の建具を描く

建具立面は、建具平面・建具断面と違って、基準線の指示が無く、建具を選んだらすぐ置く位置を指示します。寸法は、内法の欄に入れる横と縦の2つだけです。

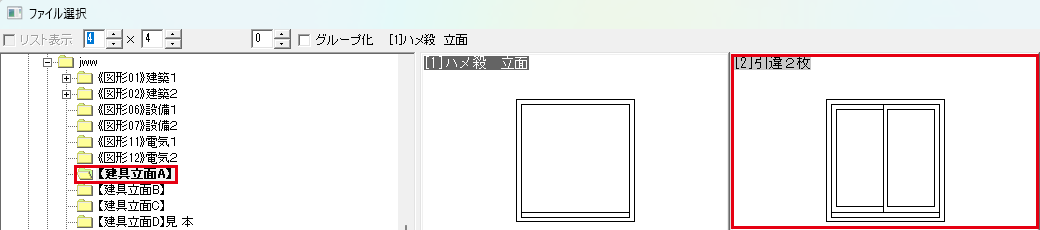

建立を
左のツールバーの建立を押し、ツリーで【建具立面A】を押します。縮小図の[2]引違2枚をダブルクリックします。
内法に
内法の欄には初め「1700 , 1700」が入っているので、欄を押して値を消してから「1690,1100」と打ちます。横 1690・縦 1100 の窓になります。

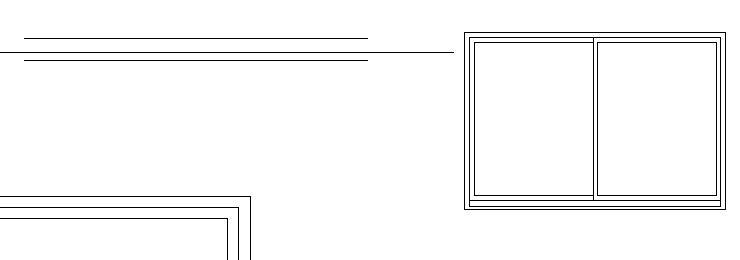

置く位置を
置きたい所を、建具平面と同じく右クリックか左クリックで指示してください。初めの設定では、窓の左下がカーソルの位置に合います。

内法の欄の右の2つのボタンでは、建具のどこをカーソルに合わせるかを切り替えられます。1つ目は横、2つ目は縦の位置の基準です。
建具立面の姿図を並べて建具表を作る方法は、「Jw_cadの建具表と展開図の書き方|建具立面の姿図と4面の壁」にまとめました。

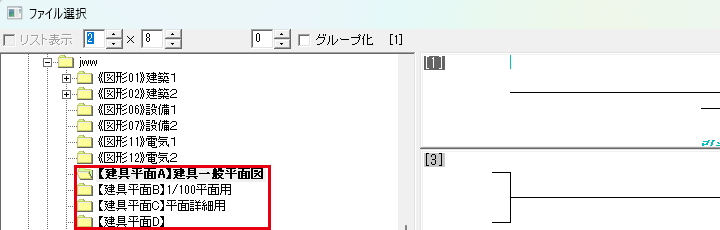

建具のデータはどこにあるか

建具のデータは、C:\jww にある「JW_OPT」で始まるファイル(JW_OPT1.DAT など)に入っています。
ファイル選択のツリーの【建具平面A】などはフォルダーではなく、JW_OPT のファイル1つ1つ(建具平面なら JW_OPT1.DAT〜JW_OPT1D.DAT)に付いた名前です。
そのため、エクスプローラーで C:\jww を開いても、【建具平面A】の名前のフォルダーはありません。自分で描いた建具のファイルを C:\jww に保存しても、建具コマンドの一覧には出ません。
建具がうまく描けないとき

建具がとても小さく描かれるときは、内法や見込に縮尺をかけた値を入れていないかを見ます。よく起きる症状は、次の3つです。
- 建具がとても小さく描かれる
- 置いたあともコマンドが終わらない
- 自分で描いた窓やドアが一覧に出ない

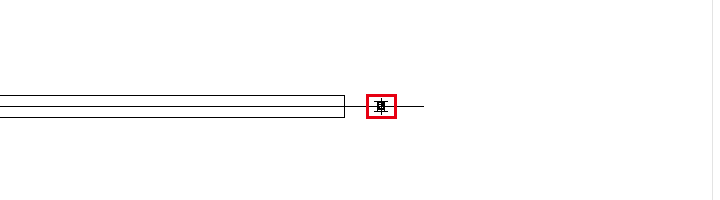

建具がとても小さく描かれる

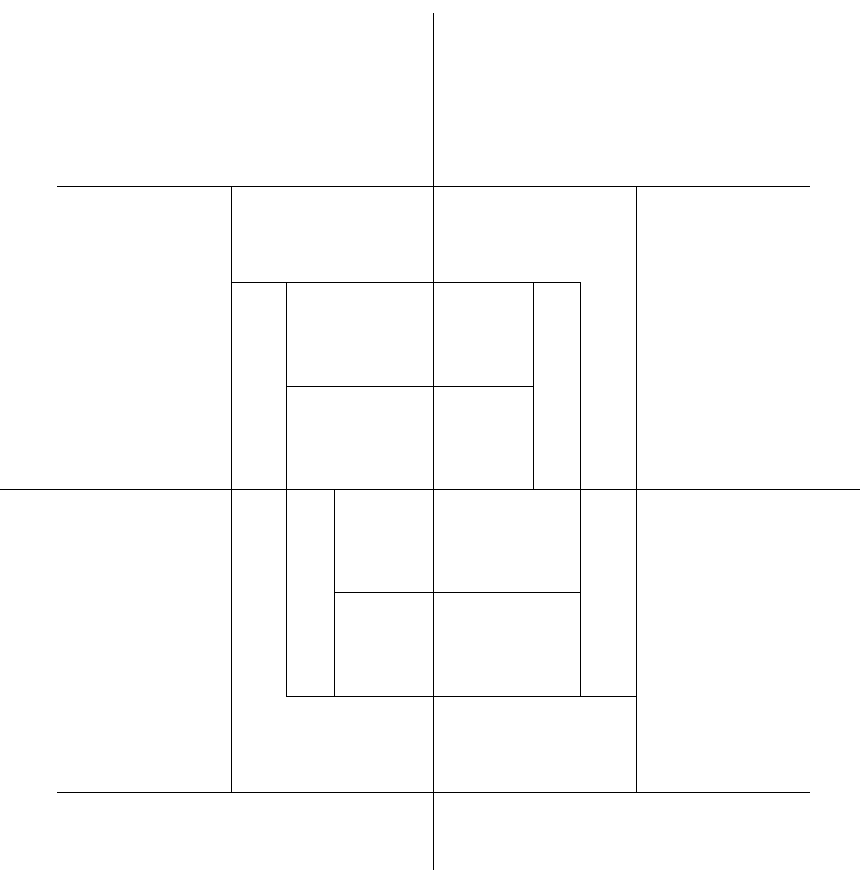

内法に縮尺をかけた値を入れると、建具がとても小さく描かれます。1/100 の図面で、1690 のつもりで 16.9 を入れた建具は、画面では線の上の小さな塊です。

置いてしまった建具は、メニューバーの編集から戻るを選ぶと消え、切れた壁の線もつながります。内法を実寸(1690)で入れ直して、置き直してください。
置いたあともコマンドが終わらない
建具を置いても、建具のコマンドは終わらず、ステータスバーは基準線の指示に戻ります。同じ寸法の建具を、続けて置けるようにするための動きです。
置き終えたら、左のツールバーで次に使うコマンドを押してください。別のコマンドに替えると、建具のコマンドが終わります。
自分で描いた窓やドアが一覧に出ない
建具コマンドの一覧に出るのは、JW_OPT のファイルに入った建具だけです。自分で描いた窓やドアは、図形登録で部品として保存し、図形のコマンドで呼び出します。
手順は、「Jw_cadの図形登録と図形読込」にまとめました。
壁の厚みに見込を合わせて、建具平面から置いてみよう

建具は、建具平面で選んで寸法を入れ、壁の通り芯に置きます。この記事で解説したことは、次の6つです。
- 窓は【建具平面A】の [12]、ドアは [19] を選び、見込と内法を実寸で入れて、通り芯と位置を指示する
- 見込を壁の厚さと同じにすると、建具が壁の厚みに収まる
- ドアの開く向きは、置く前に左右反転と内外反転で決める
- 柱と柱の真ん中に置くときは、基準点を中心にして中心点取得
- 断面図は建具断面、立面図は建具立面(基準線なしで位置だけを指示)
- 建具のデータは C:\jww の JW_OPT のファイルにあり、【建具平面A】などはフォルダーではない
まずは壁の厚さを見込に入れて、外壁に引違い窓を1つ置いてみてください。
