Jw_cadの寸法コマンド｜引出線・寸法線・寸法値の設定

• Jw_cadで、寸法線を書くには？
• 寸法線の高さが、そろわない…
• 斜めの線の寸法を書く方法を知りたい

2次元CADのJw_cad（ジェイダブリューキャド）で平面図を描いたら、部屋や壁の長さを寸法で書き込みます。寸法を書くときは、寸法線の位置もクリックで指示します。

しかし、寸法線の位置を目分量でクリックすると、寸法を並べたときに高さがそろいません。

この記事で解説するのは、補助線を使い、4つの点を指示して寸法を書く手順です。続けて並べる連続寸法と、縦・部屋の中・斜めの線の寸法の書き方も分かります。

画面：Jw_cad Version 10.03.6（Windows 11）

寸法コマンドとは

寸法コマンドは、2点の間の距離を、引出線・寸法線・寸法値の組み合わせで書くコマンドです。引出線は測る点から引き出す線、寸法線は長さの範囲を示す線、寸法値は長さの数字を指します。

寸法値は、指示した2点の間の距離から計算されて書かれます。数字を打ち込まないので、打ち間違えることがありません。

コントロールバー（作図ウィンドウの上の、ボタンと欄が並ぶ帯）では、書きながら変える項目を選びます。この記事で使うのは、次のボタンと欄です。

寸法値の大きさや色を決める寸法設定は、「Jw_cadの寸法設定」（準備中）で解説します。半径や角度などのボタンは「Jw_cadの寸法の種類」（準備中）が扱います。

寸法線の位置に補助線を引く

寸法を書く前に、寸法線を引きたい位置に補助線を引いておきます。補助線は画面に表示され、印刷はされない線です。

寸法線の位置は、この補助線を右クリックして指示します。どの寸法も補助線の高さに書かれるので、高さがそろいます。

ここで引くのは、3640×2730 の部屋を2つ横に並べた図の、左の部屋の下の辺から910mm 下の補助線です。

1線属性で補助線種と補助線色にする

メニューバーの設定から線属性を選び、線属性の窓を開きます。補助線種と補助線色を押して、Okを押してください。

2複線で下の辺から910mm離した線を引く

左のツールバーの複線を押し、左の部屋の下の辺を左クリックします。複線間隔の欄が空になるので、910 を入れてEnterを押します。

辺より下の所をクリックすると、辺と平行な補助線が引けました。

これで、寸法線を引く位置に補助線が引けました。寸法を書き終えて図面の線に戻るときは、線属性の窓で線種と線色を元に戻しましょう。

補助線の引き方は「Jw_cadの補助線と点｜実点・仮点」、複線は「Jw_cadの複線｜平行線の作図」で解説しています。

4点を指示して寸法を書く

寸法は、引出線の始点・寸法線の位置・寸法の始点・寸法の終点の4点を、順に指示して書きます。どの点も、角や補助線を右クリックして拾ってください。

右クリックは線の端や交点などの点を読み取る操作で、この記事では「拾う」と書きます。左クリックは、点の無い所を自由に指示する操作です。

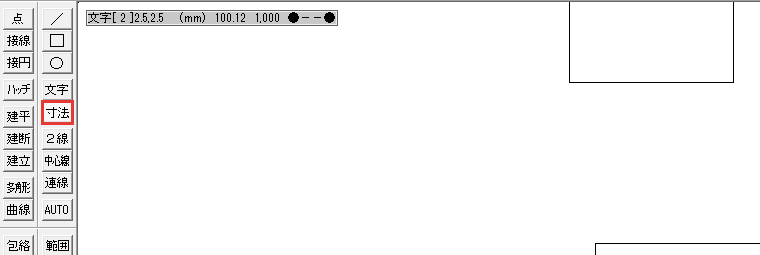

1寸法を押す

左のツールバーの寸法を押します。メニューバーの作図から寸法を選ぶこともできます。

2引出線の始点を右クリックする

ステータスバー（画面のいちばん下の案内の帯）に「引出し線の始点を指示して下さい」と出ています。左の部屋の左下の角を右クリックします。

3寸法線の位置を右クリックする

ステータスバーが「寸法線の位置を指示して下さい」に変わります。先に引いた補助線を右クリックしてください。

4寸法の始点と終点を右クリックする

ステータスバーに「寸法の始点を指示して下さい」と出たら、Step 2 と同じ左下の角を右クリックし、続けて左の部屋の右下の角を右クリックします。

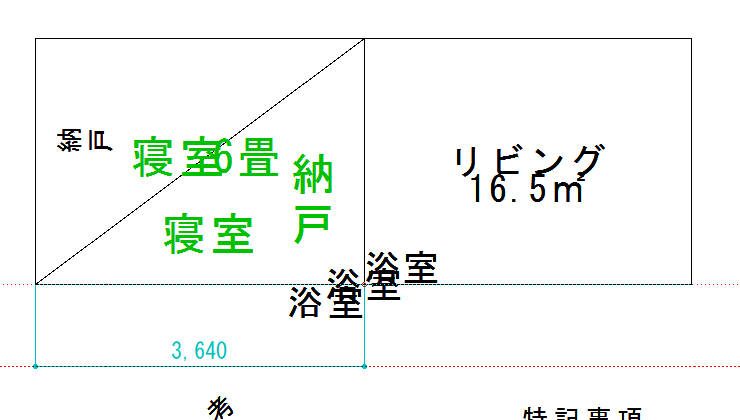

これで、補助線の高さに「3,640」の寸法が書けました。寸法値には、3桁ごとの「,」が付いています。

寸法を続けて書く

1つ書いたあとに次の点を右クリックすると、前の終点を始点にして、同じ寸法線の上に寸法が並びます。この書き方が、連続寸法です。

1次の点を右クリックする

寸法を1つ書いたら、そのまま右の部屋の右下の角を右クリックします。

これで、2つ目の「3,640」が同じ高さに並びました。ステータスバーの「連続入力の終点はﾏｳｽ(R)」は、終点を右クリックで続けて指示できるという案内です。

別の寸法線に移るときは、コントロールバーのリセットを押してから、4点を指示し直してください。

縦・部屋の中・斜めの寸法

寸法は、横のほかに、縦にも、部屋の中にも、斜めの線にも書けます。どれも寸法コマンドのまま、傾きと引出線の種類を変えて書きます。

書き分けるのは、次の3つです。

• 縦の寸法
• 部屋の中の寸法
• 斜めの線の寸法

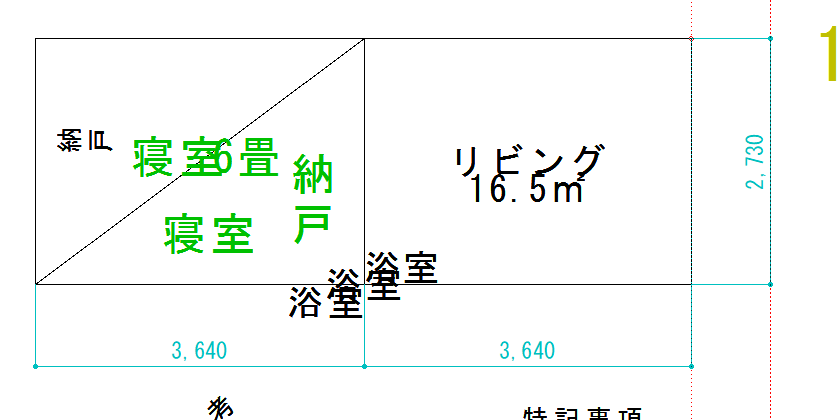

縦の寸法

傾きを90にすると、寸法線が縦になります。傾きは0ﾟ/90ﾟで切り替えます。

1リセットして0ﾟ/90ﾟを押す

コントロールバーのリセットを押し、0ﾟ/90ﾟを押します。傾きの欄が90になります。

2引出線の始点と寸法線の位置を指示する

右の部屋の右上の角を、引出線の始点として右クリックします。寸法線の位置は、右の辺から右へ離れた何も無い所を左クリックします。

3始点と終点を右クリックする

右の部屋の右上の角と右下の角を、続けて右クリックしてください。

縦の寸法線の位置には補助線が無いので、左クリックで指示しました。

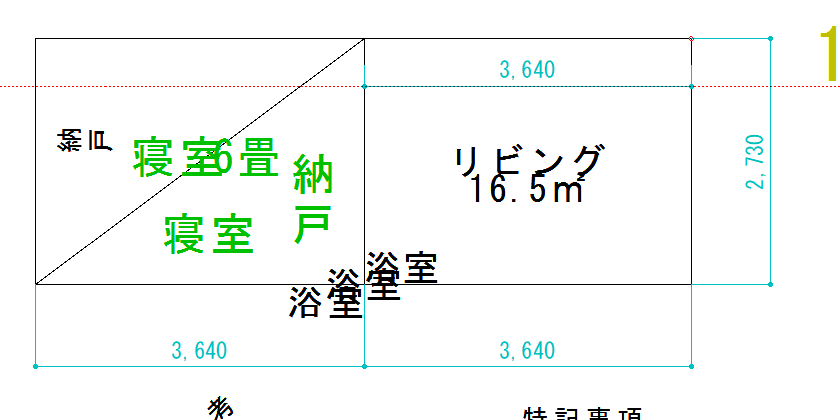

部屋の中の寸法

部屋の中の寸法のように引出線が要らないときは、＝を押して－にしてから書きます。－では、寸法線の位置・始点・終点の3点で寸法が書けます。

1傾きを0に戻し、－にする

リセットを押し、0ﾟ/90ﾟを押して傾きを0に戻します。続けて＝を3回押し、－にします。

寸法を書いた直後の＝は、引出線を斜めにする角度（引出角）の切り替えです。そのため、＝はリセットのあとに押します。

2寸法線の位置と始点・終点を指示する

右の部屋の上の辺の少し下を左クリックして、寸法線の位置にします。続けて、右の部屋の左上の角と右上の角を右クリックします。

これで、部屋の中に引出線の無い寸法が書けました。

斜めの線の寸法

斜めの線に平行な寸法は、先に線の角度を傾きの欄に入れてから書きます。角度は、メニューバーの設定の角度取得で取ります。

例に使うのは、左の部屋の対角線です。メニューバーの設定は、コントロールバーの設定とは別のものです。

1－を＝に戻す

リセットを押し、－になっているボタンを1回押して＝に戻します。

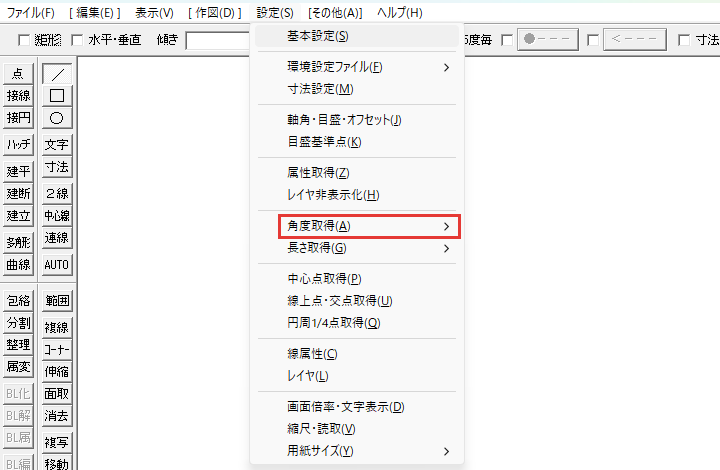

2角度取得の線角度を選ぶ

寸法コマンドのまま、メニューバーの設定から角度取得を選び、出てくる項目の線角度を選びます。

3対角線を左クリックする

左の部屋の対角線を左クリックします。コントロールバーの傾きの欄に、その線の角度（36.86989765）が入ります。

44点を指示する

対角線の左下の端を、引出線の始点として右クリックします。寸法線の位置は、対角線の右下の何も無い所を左クリックします。

続けて、対角線の左下の端と右上の端を右クリックしてください。

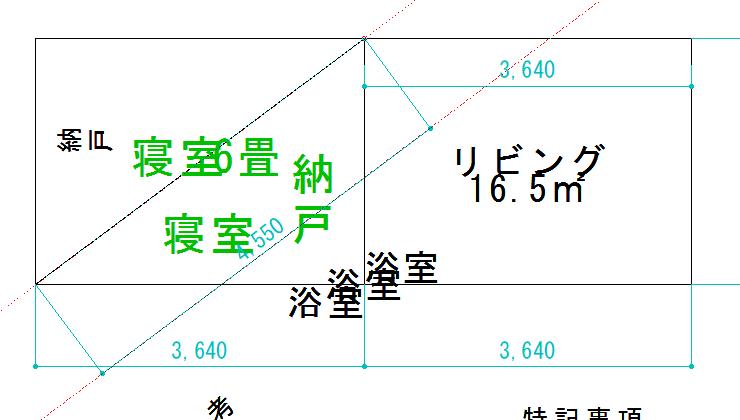

これで、対角線に平行な「4,550」が書けました。横の寸法に戻るときは、傾きの欄に0を入れます。

寸法がうまく書けないとき

寸法を書くときに起きやすい症状は、次の3つです。

• 「点がありません」と出る
• 前の寸法の続きになる
• 寸法線が思った向きにならない

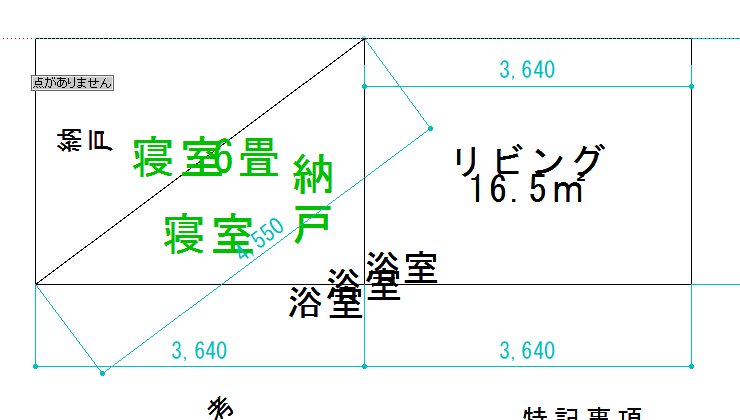

「点がありません」と出る

寸法の始点と終点を指示するときは、左クリックでも右クリックでも点を読み取ります。点の無い所をクリックすると、クリックした所の近くに「点がありません」と出て、指示できません。

角や線の端のような点の上を、右クリックし直してください。

前の寸法の続きになる

寸法を書いたあとに次の点を右クリックすると、その点まで連続寸法として続きます。別の寸法線で書き始めるときは、リセットを押してから、4点を指示し直してください。

続けて書いてしまった寸法は、メニューバーの編集から戻るを選ぶと消えます。

寸法線が思った向きにならない

横に書きたい寸法が縦や斜めになるときは、傾きの欄を見てください。90 なら0ﾟ/90ﾟを押し、角度取得で入れた角度なら欄に0を入れると、横に戻ります。

反対に、縦に書きたい寸法が横になるときは、傾きが0です。0ﾟ/90ﾟを押して90にしましょう。

補助線を引いてから、4点で寸法を書こう

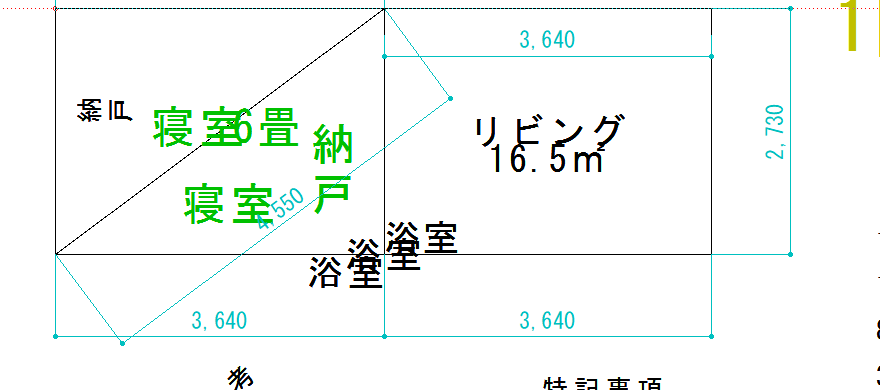

寸法コマンドでは、4点を指示して、引出線・寸法線・寸法値を一度に書きます。この記事で解説したことは、次の6つです。

• 寸法線を引く位置に、先に補助線を引いておく
• 引出線の始点・寸法線の位置・始点・終点の4点を指示する。点は右クリックで拾う
• 続けて次の点を右クリックすると、連続寸法になる
• 別の寸法線に移るときは「リセット」を押す
• 縦は「0ﾟ/90ﾟ」で傾きを90にし、部屋の中は「＝」を「－」にして書く
• 斜めの線は、「設定」→「角度取得」→「線角度」で傾きを取ってから書く

まずは部屋の下に補助線を引き、4点で1つ目の寸法を書いてみてください。
