Jw_cadの寸法の種類｜角度・半径・直径・円周・累進

• Jw_cadで、半径の寸法を書くには？
• 角度の寸法が、うまく表示されない…
• 累進寸法の書き方を知りたい

2次元CADのJw_cad（ジェイダブリューキャド）の寸法コマンドは、直線の長さのほかに、円の半径や角度も書けます。

どの寸法を書くかは、コントロールバー（作図ウィンドウの上の、ボタンと欄が並ぶ帯）のボタンで選びます。

しかし、R や φ の付いた円の寸法は、半径か直径のボタンを押してからでないと書けません。角度の寸法にも、点を指示する順の決まりがあります。

この記事で解説するのは、半径・直径・円周・角度・累進の5つの寸法を、ボタンを選んで書く手順です。円周と角度の寸法で、始点から左回りに点を指示する決まりも分かります。

画面：Jw_cad Version 10.03.6（Windows 11）

寸法の種類とは

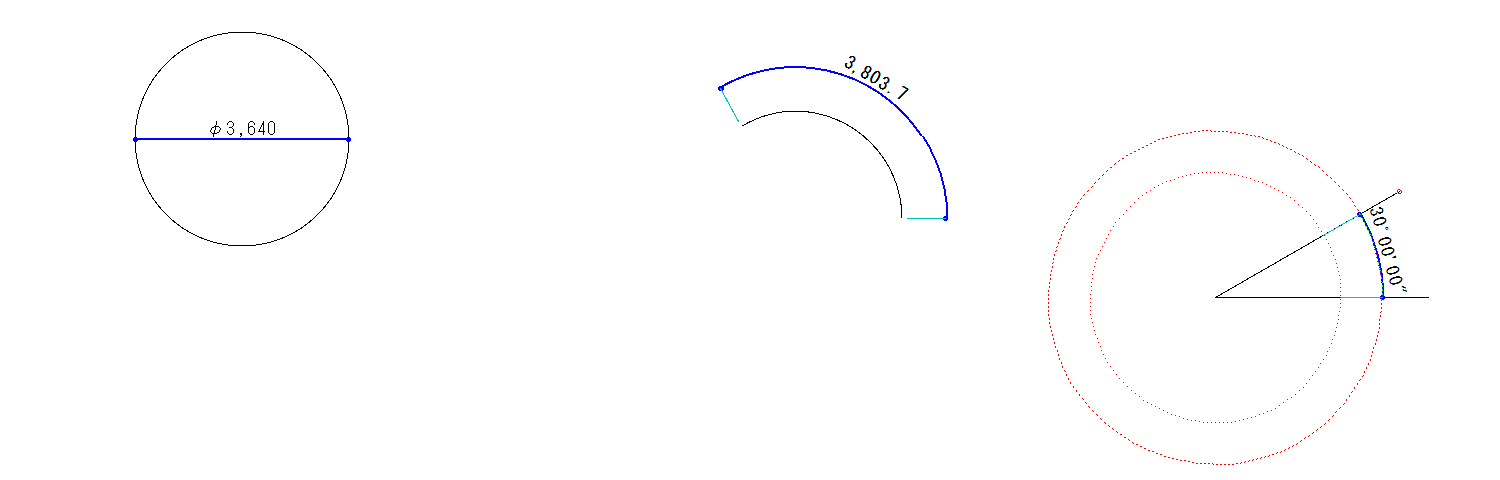

寸法の種類は、直線の寸法のほかに、寸法コマンドのコントロールバーのボタンで選んで書く寸法です。半径・直径・円周・角度・累進の5つがあります。

5つのボタンで書ける寸法と、指示するものは次の表のとおりです。

点を指示するときの右クリックは、線の端や交点などの点を読み取る操作です。左クリックは、点の無い所を自由に指示します。

R や φ の付け方と角度の単位は、寸法設定で決めます。寸法設定は、コントロールバーの設定で開く窓です。

円の半径と直径の寸法

半径と直径の寸法は、半径か直径を押してから、円を1回クリックして書きます。クリックの左右で、寸法値が円の内側に書かれるか外側に書かれるかが変わります。

書き方は、次の2つです。

• 半径
• 直径

半径

半径の寸法は、円をクリックした位置に近い側に書かれます。寸法値は、左クリックなら円の内側、右クリックなら外側です。

1寸法コマンドにしてリセットと半径を押す

左のツールバーの寸法を押して、寸法コマンドにします。前に指示した寸法線の位置を解除するため、コントロールバーのリセットを押してから半径を押してください。

ステータスバー（画面のいちばん下の案内の帯）に「円を指示してください。《半径》(L)寸法値【内側】(R)寸法値【外側】」と出ます。

2円をクリックする

寸法を書きたい側で、円の線を左クリックか右クリックします。「図形がありません」と出たときは、円の線の上をクリックし直します。

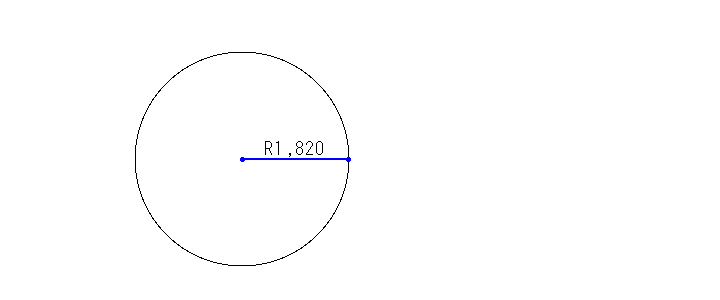

左クリック

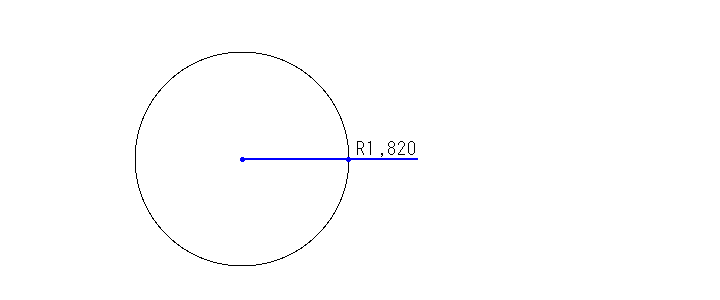

右クリック

直径

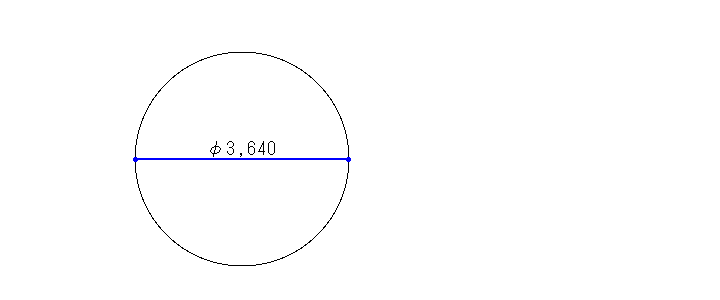

直径を押してから円をクリックすると、円の中心を横切る寸法線に「φ」の付いた値が書かれます。半径1,820 の円では「φ3,640」になりました。

半径と同じく、左クリックなら寸法値が円の内側、右クリックなら外側です。

円弧の長さの寸法

円弧の長さは、円周を押し、円弧・引出線の始点・寸法線の位置・測る始点・終点の順に指示して書きます。ボタンの名前は「円周」ですが、円弧の長さもこのボタンで書けます。

円周と角度の寸法で終点を指示する向きは、始点から左回り（時計の針と逆の向き）です。ステータスバーにも「(左回り)円周」と出ます。

1円周を押して円弧を指示する

コントロールバーの円周を押し、長さを書きたい円弧の線を左クリックか右クリックします。

2引出線の始点と寸法線の位置を左クリックする

円弧の少し外側を左クリックして引出線の始点にし、さらに外側を左クリックして寸法線の位置にします。どちらの位置にも、円弧に沿った仮の線（赤い点線）が出ます。

3始点から左回りに終点を指示する

円弧の右下の端を、始点として右クリックします。始点と終点は線の端などの点で指示し、点の無い所は指示できません。

続けて、始点から左回りに進んだ左上の端を、終点として右クリックしてください。

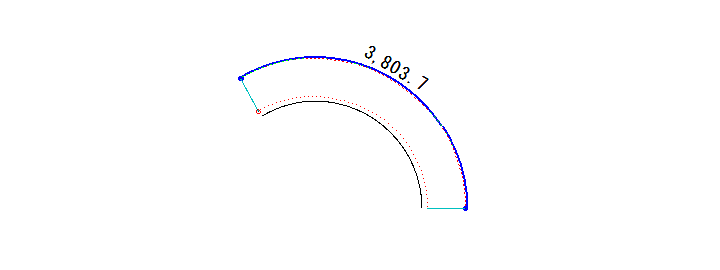

これで、円弧に沿った長さ「3,803.7」が書けました。値は、描いた円弧の長さで変わります。

角度の寸法

角度の寸法は、角度を押し、原点・引出線の始点・寸法線の位置・測る始点・終点の順に指示して書きます。原点は角度の中心で、ここでは2本の線が交わる点です。

1角度を押して原点を右クリックする

コントロールバーの角度を押し、2本の線が交わる点を右クリックします。

2原点から離れた2つの位置を左クリックする

円周と同じく、原点から少し離れた所を左クリックして引出線の始点にし、さらに離れた所を左クリックして寸法線の位置にします。原点を中心とする仮の円が出ます。

3水平の線から左回りに始点と終点を指示する

水平の線の右の端を、始点として右クリックします。続けて、左回りに進んだ斜めの線の右上の端を、終点として右クリックしてください。

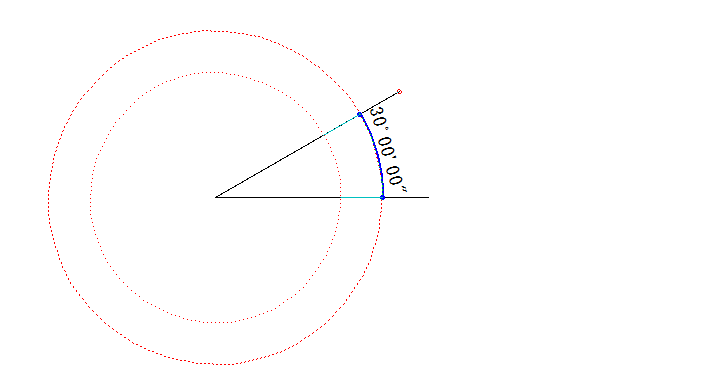

2本の線の間に「30°00′00″」の寸法が入りました。

角度の単位は、初めは度分秒です。寸法設定の角度単位では、度(°)も選べます。

2本の線の間の角度は、別の指示の仕方でも書けます。角度を押したあと、1本目の線を左ダブルクリックし、1本目から左回りの側にある2本目の線をクリックしてから、寸法線の位置を指示してください。

累進寸法

累進寸法は、始点から各点までの長さを、点ごとに書く寸法です。累進を押し、引出線の始点・寸法線の位置・測る始点を指示してから、終点を続けて指示します。

1リセットと累進を押す

前に指示した寸法線の位置を解除するため、コントロールバーのリセットを押します。続けて累進を押してください。

2引出線の始点と寸法線の位置を指示する

左の部屋の左下の角を、引出線の始点として右クリックします。続けて、部屋の下の何も無い所を、寸法線の位置として左クリックします。

3始点と終点を続けて右クリックする

同じ左下の角を、もう一度、始点として右クリックしてください。続けて、左の部屋の右下の角、右の部屋の右下の角の順に、終点として右クリックします。

これで、始点からの長さ「3,640」「7,280」が、寸法線の下に縦向きで書かれました。始点には小さな点が付き、「0」は書かれません。

寸法設定の累進寸法には基点円のチェックがあり、初めは外れています。

寸法の種類がうまく書けないとき

円や角度の寸法で起きやすい症状は、次の2つです。

• 角度や円周の寸法を思った側に書けない
• R や φ が付かない

角度や円周の寸法を思った側に書けない

角度と円周の寸法は、始点から左回りに終点を指示します。思った側に書けなかったときは、メニューバーの編集の戻るでその寸法を消してください。

消したあとは、始点と終点を左回りの順に指示し直します。始点は、左回りに進む前の側の点です。

R や φ が付かない

半径か直径を押してから円をクリックしたかを、先に確かめます。R や φ の付いた寸法を書くボタンは、この2つです。

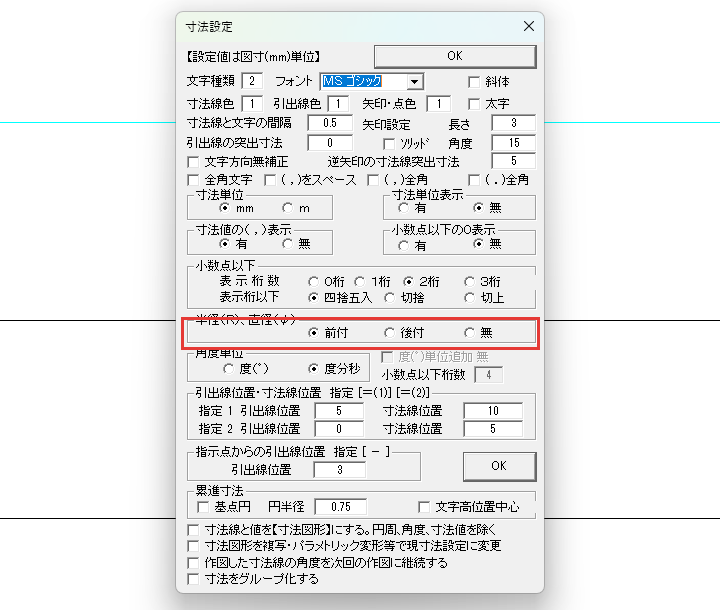

それでも付かないときは、寸法設定の半径(R)、直径(φ)を見ます。付け方は前付・後付・無から選べるので、前付か後付を選び、OKで閉じてから書き直しましょう。

寸法の種類は、コントロールバーのボタンを選んでから書こう

この記事で解説したことは、次の5つです。

• 半径と直径は、ボタンを押してから円を1回クリックする（左で値が内側、右で外側）
• 円弧の長さは、「円周」のボタンで書く
• 角度は、2本の線が交わる点を原点にして書く
• 円周と角度は、始点から左回りに終点を指示する
• 累進は、始点のあとに終点を続けて指示し、始点から各点までの長さを書く

まずは円を1つ描き、半径で R の付いた寸法を書いてみてください。
