Jw_cadの寸法設定｜寸法値の大きさ・矢印・引出線の設定

• Jw_cadの寸法設定は、どこにある？
• 寸法の文字サイズを変えたい…
• 寸法線の矢印を変える方法を知りたい

2次元CADのJw_cad（ジェイダブリューキャド）では、寸法値の大きさや線の色、寸法線の端（端部）の形を選んで寸法を書けます。見た目を選ぶ場所は、寸法設定とコントロールバーの2つです。

しかし、寸法を書いたあとで設定を変えても、前に書いた寸法は変わりません。見た目は、寸法を書き始める前に決めておく必要があります。

この記事で解説するのは、寸法設定で寸法値の大きさと線の色を決める手順です。端部の形と引出線の位置をコントロールバーで選ぶ方法、寸法設定の全部の項目と初めの値も分かります。

画面：Jw_cad Version 10.03.6（Windows 11）

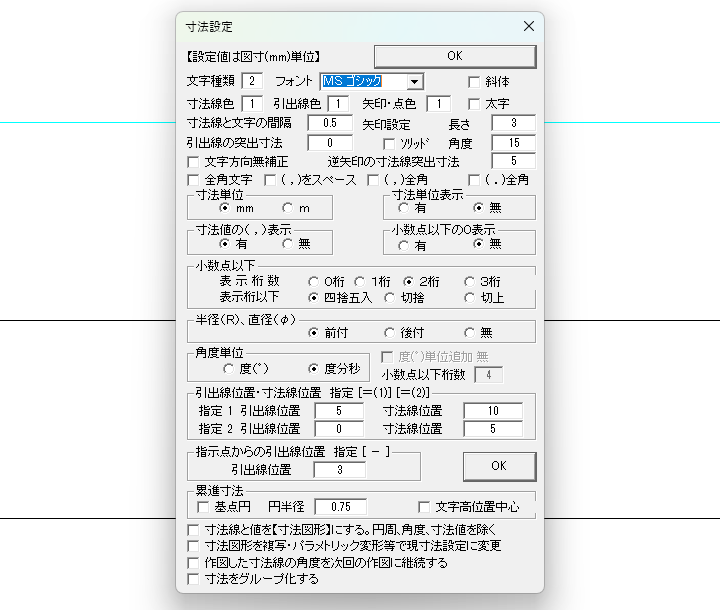

寸法設定とは

寸法設定は、寸法値の大きさ・線の色・単位・小数の桁など、図面の寸法全体の見た目を決める窓です。寸法値は長さの数字、寸法線は長さの範囲を示す線、引出線は測る点から引き出す線を指します。

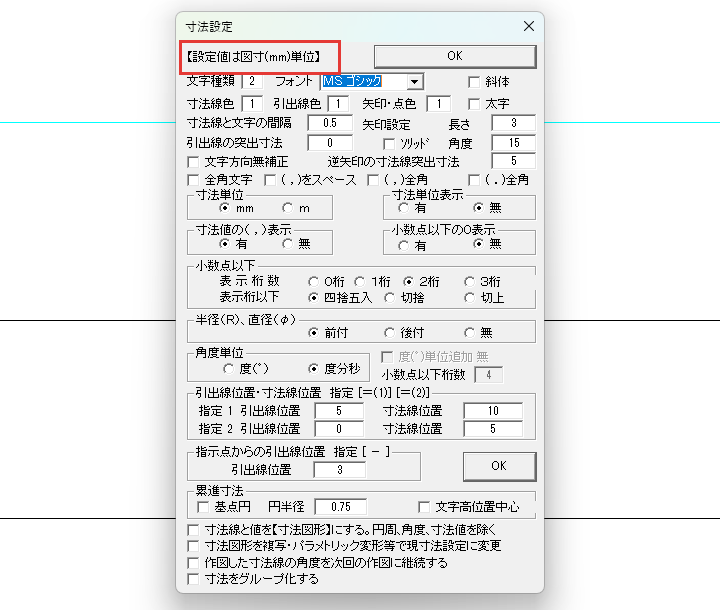

窓のいちばん上の「【設定値は図寸(mm)単位】」は、長さや間隔の欄に入れる数が、印刷したときの紙の上のミリ（図寸）だという意味です。

図面全体で決めておく項目は、寸法設定で決めます。端部の形や引出線の位置のように寸法を書くたびに選ぶ項目は、寸法コマンドのコントロールバー（作図ウィンドウの上の、ボタンと欄が並ぶ帯）で選びます。

寸法設定を開く

寸法設定は、寸法コマンドのコントロールバーの設定で開きます。

1寸法を押す

左のツールバーの寸法を押して、寸法コマンドにします。

2設定を押す

コントロールバーの設定を押すと、「寸法設定」の窓が開きます。

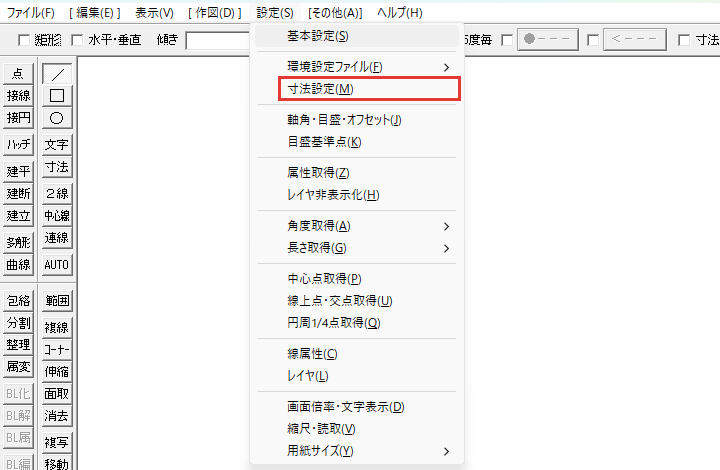

メニューバーの設定から寸法設定を選んでも、同じ窓が開きます。どちらから開いても、項目と値は同じです。

寸法値の大きさと線の色を決める

寸法値の大きさは、寸法設定の文字種類に、文字種の番号を入れて決めます。線の色は、寸法線色・引出線色・矢印・点色の欄に、線色の番号を入れて決めます。

寸法値の色を決める欄はありません。寸法値の色は、文字種類で選んだ文字種の色になります。

ここでは例として、寸法値を文字種3 の大きさに、寸法線と端部を線色6 にします。引出線は線色1 のままです。

1寸法設定を開く

寸法コマンドのコントロールバーの設定で、寸法設定の窓を開きます。

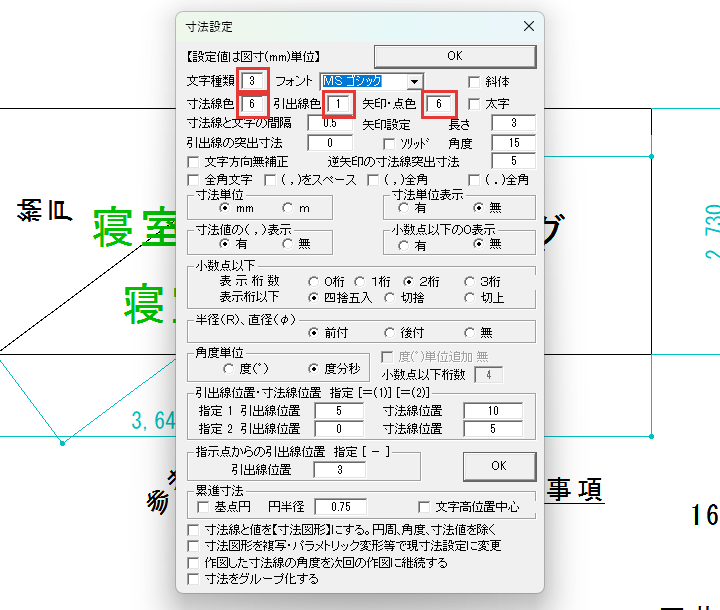

2文字種類と色の欄に数を入れる

文字種類の欄に3、寸法線色に6、矢印・点色に6 を入れます。

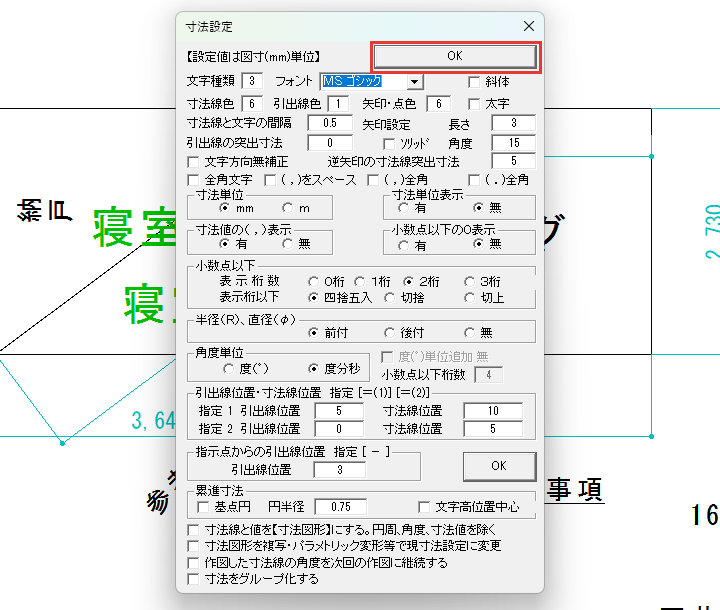

3上のOKを押す

窓のいちばん上のOKを押してください。

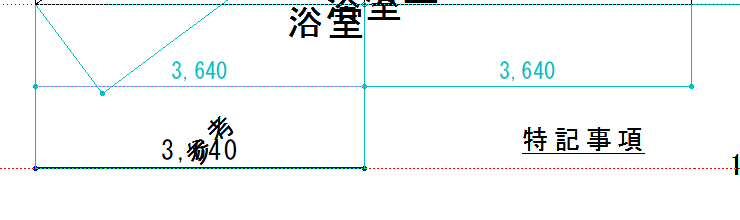

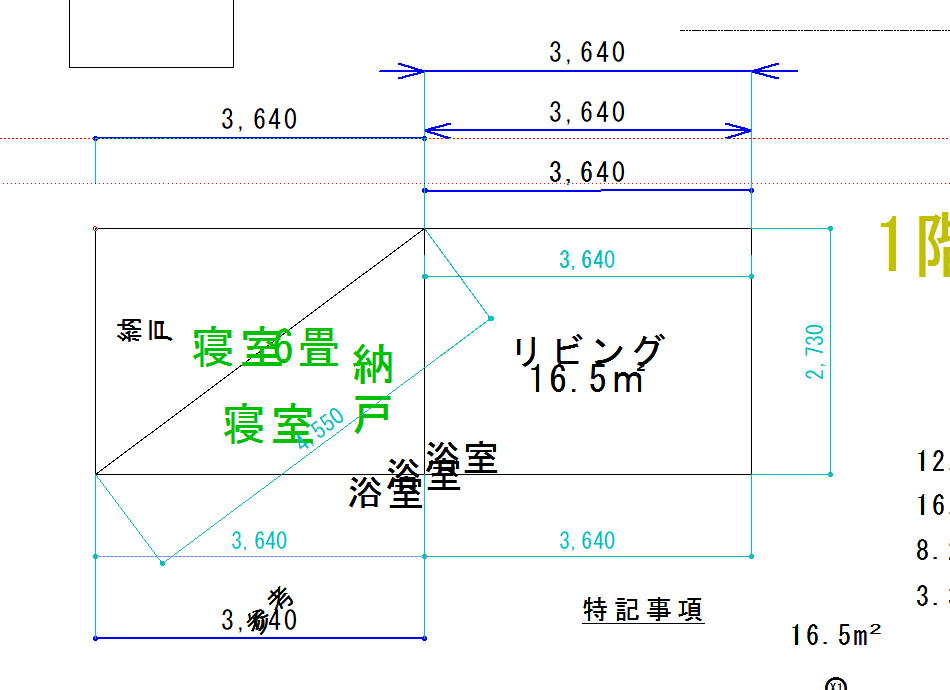

これで、次に書く寸法から、寸法値が文字種3 の大きさになり、寸法線が線色6 で書かれます。設定のあとに寸法を書くと、寸法線が青になり、寸法値も大きくなりました。

文字種の大きさそのものは、メニューバーの設定の基本設定にある文字タブで決まります。変え方は「Jw_cadの文字種の設定」（準備中）で解説します。

端部の形（矢印）を選ぶ

端部の形を選ぶのは、寸法コマンドのコントロールバーです。端部は寸法線の端のことで、形は実点・矢印・逆矢印の3つです。

形は端部 ●のボタンで選び、初めは実点になっています。

1端部のボタンを押す

寸法コマンドのコントロールバーの端部 ●を押します。

2表示が変わるまで押す

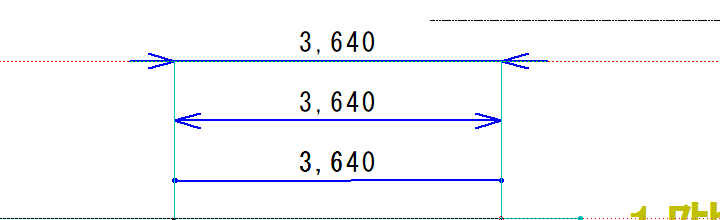

押すたびに、表示が端部 ●（実点）→端部 ->（矢印）→端部 -<（逆矢印）と変わり、もう1回押すと端部 ●に戻ります。使いたい形になるまで押しましょう。

次に書く寸法から、端部がこの形になります。逆矢印は、寸法の間が狭くて、矢印が内側に収まらないときに使う形です。

矢印の長さと角度を変える欄は、寸法設定の矢印設定です。寸法でない線に付ける矢印の書き方は「Jw_cadの線コマンドの応用｜矢印・実点・垂直線」で解説しています。

引出線の位置を自動で決める

引出線の始点と寸法線の位置は、コントロールバーの＝を＝ (1)か＝ (2)にすると、基準点からの距離で自動で決まります。基準点は、寸法を書きたい物の角などの、距離を測り始める点です。

この距離には、寸法設定の「引出線位置・寸法線位置 指定」の欄の値が使われます。＝ (1)の初めの距離は、引出線位置5・寸法線位置10 で、紙の上の5ミリの所が引出線の始点、10ミリの所が寸法線になります。

1リセットして、＝を＝ (1)にする

寸法を書いた直後は、このボタンの表示が「引出角 0」に変わっていて、引出線を斜めにする角度（引出角）の切り替えになります。そこで、先にコントロールバーのリセットを押してください。

ボタンが＝に戻ったら、1回押して＝ (1)にします。

2基準点を右クリックする

寸法を書きたい物の角を、基準点として右クリックします。ステータスバー（画面のいちばん下の案内の帯）に「●ﾏｳｽ移動で確定　●●同一点クリックで寸法位置間隔反転」と出ます。

3向きを決めて、始点と終点を指示する

マウスを、寸法を書きたい側へ動かして向きを決めます。次に、寸法の始点と終点を右クリックします。

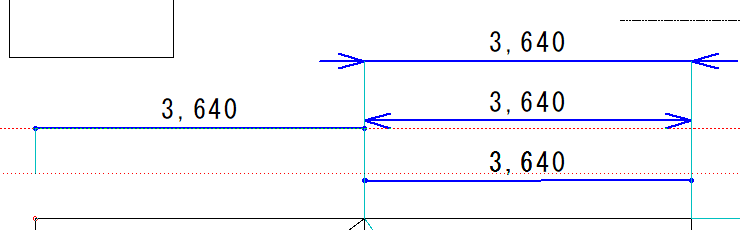

これで、基準点から決まった距離に引出線と寸法線が置かれました。基準点と同じ点をもう一度クリックすると、引出線と寸法線が反対の側に置かれます。

基準点の角を始点にもすると、このもう一度のクリックに当たって反対の側に移ります。そのときは、終点を指示し直してください。

＝ (2)は、指定2 の距離（初めは引出線位置0・寸法線位置5）で同じように決まります。ふつうの書き方に戻すときは、リセットを押してから、＝になるまでボタンを押してください。

寸法設定の項目

寸法設定の窓には、上半分に寸法値の文字・線・矢印の項目、下半分に単位・桁・引出線の位置の項目が並びます。中身が「（略）」の項目は、この記事では働きを解説しません。

窓の上半分の項目と初めの値を、次の表に挙げます。

下半分の項目と初めの値は、次の表のとおりです。

半径・直径・角度・累進の寸法の書き方は「Jw_cadの寸法の種類」（準備中）、寸法図形の2つのチェックは「Jw_cadの寸法図形」（準備中）が扱います。

寸法の見た目が思ったとおりにならないとき

寸法の見た目で起きやすい症状は、次の2つです。

• 設定を変えても前の寸法が変わらない
• 寸法値に小数が出る

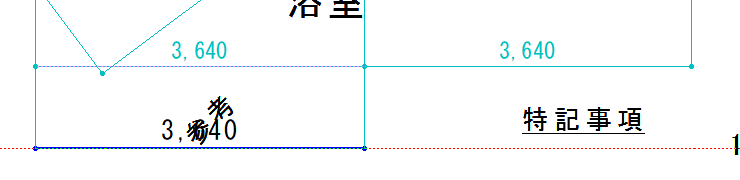

設定を変えても前の寸法が変わらない

新しい設定で書かれるのは、設定を変えたあとに書く寸法だけです。前の寸法も新しい見た目にしたいときは、その寸法を消して書き直しましょう。

寸法値に小数が出る

指示した点がずれると、長さに端数ができて、寸法値に小数が出ます。寸法設定の小数点以下の表示桁数が初めは2桁なので、そのずれが小数で見えます。

メニューバーの編集の戻るでその寸法を消し、点を右クリックで拾い直して書き直してください。

表示桁数を0桁にすると端数は見えなくなりますが、910.4 が 910 と書かれるように、実際の長さと書かれた値が合わなくなります。

寸法を書き始める前に、寸法設定で文字種類と色を決めよう

寸法の見た目は、図面全体で決める項目を寸法設定で、書くたびに選ぶ項目をコントロールバーで決めます。この記事で解説したことは、次の6つです。

• 寸法設定は、寸法コマンドのコントロールバーの「設定」で開く
• 寸法設定の長さや間隔の欄には、紙の上のミリ（図寸）で数を入れる
• 寸法値の大きさは「文字種類」、線の色は「寸法線色」「引出線色」「矢印・点色」で決める
• 端部は「端部 ●」のボタンで、実点・矢印・逆矢印から選ぶ
• 「＝ (1)」「＝ (2)」にすると、引出線と寸法線の位置が基準点からの距離で決まる
• 設定を変えても、前に書いた寸法は変わらない

まずは寸法設定を開いて、文字種類と寸法線色の初めの値を確かめてみてください。
