Jw_cadのマウス操作｜左クリックの任意点・右クリックの読取点

• Jw_cadで、左クリックと右クリックはどう違うの？
• 右クリックしても、点が取れない…
• Jw_cadのマウス操作の基本を知りたい

2次元CADのJw_cad（ジェイダブリューキャド）では、線を引くときなどに、マウスのクリックで点を指示します。

しかし、左クリックと右クリックで指示される点は別のものです。違いを知らずに左クリックで線と線をつなぐと、線の端どうしがわずかにずれます。

この記事で解説するのは、左クリックの任意点と右クリックの読取点の違い・点を指示する手順・使い分けです。右クリックで点が取れないときに出る表示と、取り直し方も分かります。

画面：Jw_cad Version 10.03.6（Windows 11）

任意点と読取点とは

任意点は左クリックで指示する、カーソルがある位置そのままの点です。読取点は右クリックで指示する、カーソルの近くの既にある点で、線の端や線どうしの交点などが当たります。

線コマンドを選ぶと、画面のいちばん下にあるステータスバーに「始点を指示してください」と出て、その右に「(L)free (R)Read」と出ます。

(L)freeは左クリックで好きな位置を指示できる、(R)Readは右クリックで既にある点を指示できる、という意味です。

マウスのボタンと操作の種類

作図ウィンドウ（線や図形を描く白い所）でのマウス操作は、全部で8つあります。そのうち4つは、ステータスバーの案内で次の表の略号で書かれます。

ほかの4つは、両ボタンクリック・両ボタンドラッグ・左ボタンドラッグ・右ボタンドラッグです。

両ボタンドラッグ（左右のボタンを押したまま動かす）は画面の拡大縮小に、両ボタンクリック（左右のボタンを同時に押す）は画面の移動に使います。この記事で手順を示すのは、左クリックと右クリックだけです。

左クリックで任意点を指示する

左クリックは、これから作る点を指示するときに使います。線コマンドで、何も無い所に始点を指示する手順は次のとおりです。

1線コマンドを選ぶ

左のツールバーの／（線コマンド）を押します。ステータスバーに「始点を指示してください」と出ます。

2何も無い所を左クリックする

作図ウィンドウの何も無い所を左クリックします。クリックした位置が始点です。

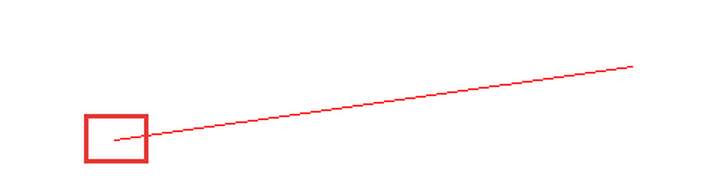

始点からカーソルまでは、赤い仮の線が出ます。ステータスバーは「終点を指示してください」に変わります。

3終点をクリックして線を引く

終点にしたい所を左クリックすると、線が引けます。この線を、次の右クリックの手順で使います。

右クリックで読取点を指示する

右クリックは、既にある点を指示するときに使います。右クリックで取れるのは、線や円弧の端点、線どうしの交点、点のコマンドで打った点などです。

1線コマンドで始点を待つ

左のツールバーの／を押し、ステータスバーに「始点を指示してください」と出ていることを確かめます。

2既にある線の端の近くを右クリックする

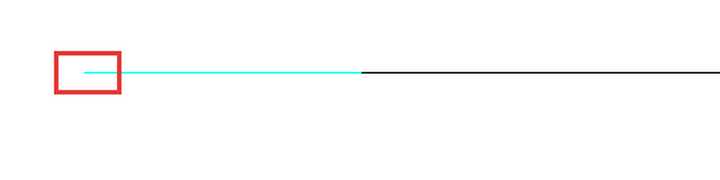

左クリックの手順で引いた線の端の近くにカーソルを置いて、右クリックします。カーソルが端から少し離れていても、始点は線の端にぴったり合います。

ステータスバーの表示も、左クリックのときと同じ「終点を指示してください」です。

これから作る点は左、既にある点は右

使い分けは、これから作る点は左クリック、既にある点は右クリックです。

たとえば通り芯（これから描くすべての要素の位置を決める線）は左クリックで引き、柱や壁の端は右クリックで通り芯の交点や端点に合わせます。

既にある線の端に左クリックで線をつなぐと、線の端どうしにわずかなずれが生じます。このずれが、あとの面積計算や寸法表示で誤差を生む原因です。

どちらか迷ったときは、右クリックを使ってください。近くに読取点が無ければ「点がありません」と出るだけで、ずれた位置に点は指示されないためです。

右クリックで点が取れないとき

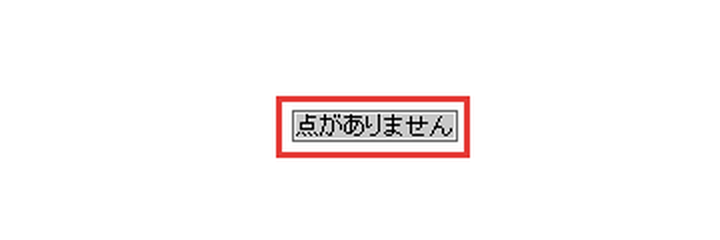

右クリックした所の近くに読取点が無いと、その近くに小さな札で「点がありません」と出ます。点は指示されず、ステータスバーも「始点を指示してください」のままです。

線の途中や何も無い所を右クリックしても、点は取れません。取りたい線の端や交点の近くまでカーソルを寄せてから、もう一度右クリックします。

線の中点や円の中心も、右クリックだけでは取れません。中点や中心の取り方は、「Jw_cadの読取点の取得」（準備中）で解説する予定です。

既にある点は右クリックで指示して、ずれのない線を引こう

Jw_cadのマウス操作では、左クリックの任意点と右クリックの読取点を使い分けて、点を指示します。この記事で解説したことは、次の4つです。

• 左クリックは、カーソルがある位置そのままの任意点を指示する
• 右クリックは、カーソルの近くの既にある点（読取点）を指示する
• これから作る点は左クリック、既にある点は右クリック。迷ったら右クリック
• 近くに読取点が無いと「点がありません」と出て、点は指示されない

線と線をつなぐときは、つなぐ先の点を右クリックしてください。
