立面図の窓とドアの書き方|引違い・片開き・FIX の見え方と開閉の記号

編集部 読了 約7分

  • 立面図の窓は、どう書けばいいの?
  • 立面図の窓に描いてある斜線や矢印は、何の記号?
  • 引違い・片開き・FIX の窓とドアの見え方を知りたい

立面図には、窓とドアに戸の分かれ目の縦の線や矢印、斜めの破線を描いたものがあります。その線の意味を知らないと、窓やドアがどう開くのかを読み取れず、作図するときも何を描けばよいか迷いがちです。

この記事では、見本の家の立面図を使って、窓とドアの種類ごとの見え方、開き方の記号の読み方、平面図の記号との照らし合わせ方を解説します。

立面図の窓とドアは、枠と戸の分かれ目の線で描き、図面によっては開き方を記号で添えます。描く順は、枠、分かれ目の線、記号です(描き方は編集部の例)。

記号が無い図面なら、開き方は建具表(戸や窓と、それに付く金物やガラスをまとめた表)で確かめましょう。

立面図そのものの読み方は、建築図面の立面図とは|東西南北4面で解説しています。

立面図では、窓とドアの位置・大きさ・高さが分かる

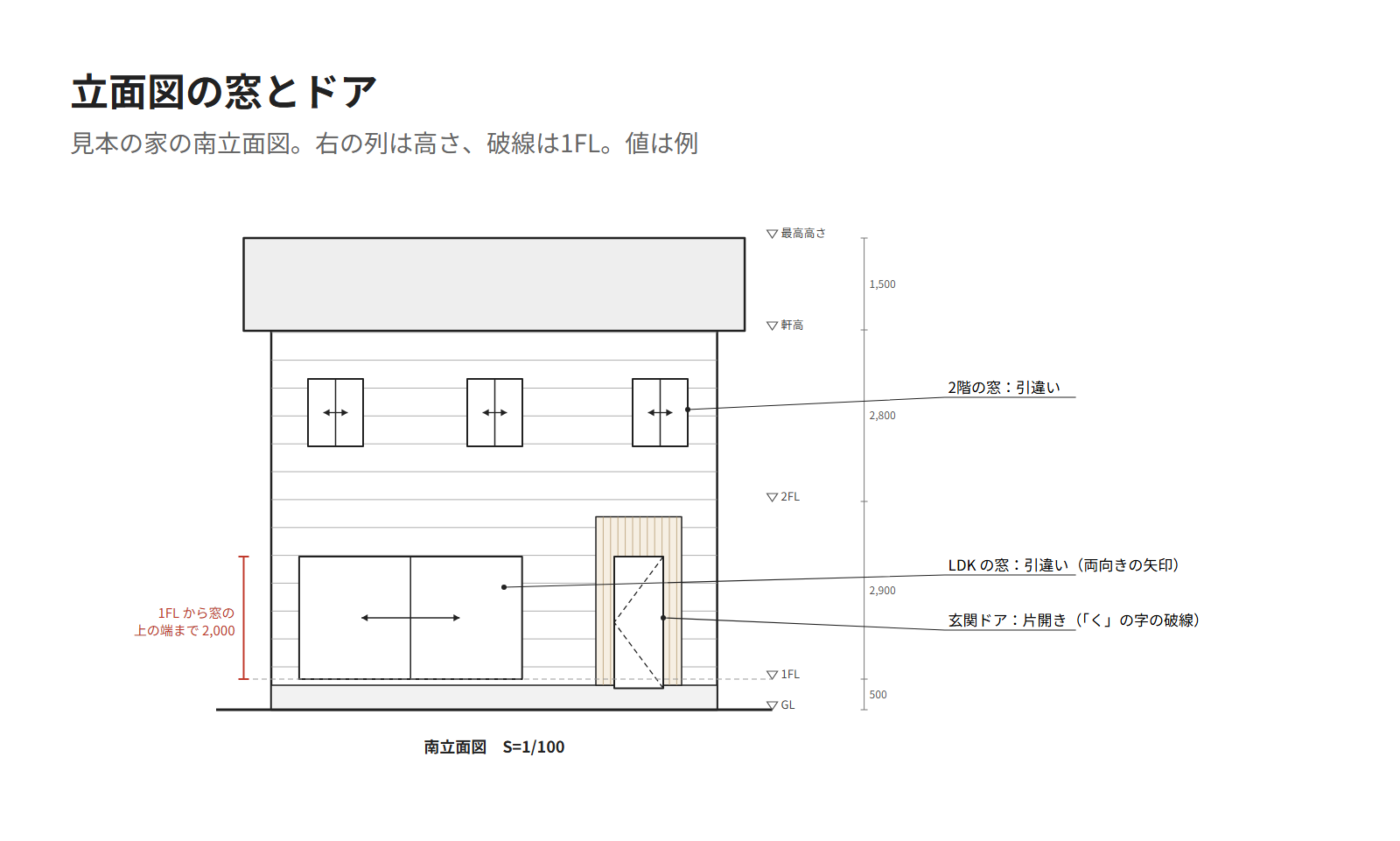

見本の家の南立面図。LDK の窓(引違い)、玄関ドア(片開き)、2階の窓(引違い)に引出線を付け、1FL から LDK の窓の上の端までの高さを示した図
見本の家(木造2階建て)の南立面図。値は例。編集部が作図

立面図では、窓とドアの位置と大きさ、高さが分かります。窓の横の位置は平面図でも分かりますが、窓の高さを見るのは立面図です。

見本の家の LDK(居間・食堂・台所を1つにした部屋)の窓なら、1階の床(1FL)から窓の上の端までが2,000mmだと立面図から読めます。

種類は、分かれ目の線と開き方の記号で見分ける

立面図での窓とドアの見え方を、引違い窓・片開きのドア・はめころし(FIX)の窓の3つの種類で並べた図。片開きのドアには、記号の頂点の側が吊り元であることを示した
開き方の記号を描いた場合の形。形は見本の描き方で、編集部が作図

ここでいう種類は、引違い・片開き・はめころしのような窓とドアの形式です。種類の名前は、戸がどう動くか(開き方)そのものです。

この記事の「見え方」は、立面図に描かれる枠や分かれ目の線を指し、開き方の記号とは分けて扱います。

引違いは線で見分け、片開きとはめころしは記号で見分けます。記号を描くかどうかは図面で違うので、描き方の違いと描く順もこの節の中身です。

この節では、次の3つを見ます。

  • 種類ごとの見分け方(線と記号)
  • 図面ごとの描き方の違い
  • 描く順

引違いは線、片開きとはめころしは記号で見分ける

立面図では、引違いは2枚の戸の分かれ目の線が目印です。片開きとはめころし(FIX)は、記号を描く図面なら開き方の記号で見分けます。

3つの種類の見え方と、記号を描く図面での記号は、次の表のとおりです。

種類立面図での見え方記号を描く図面での記号
引違い窓枠と、2枚の戸の分かれ目(召し合わせ)の線矢印
片開きのドアドアの外形「く」の字の破線(頂点の側が吊り元)
はめころし(FIX)の窓枠「FIX」の文字

召し合わせの線は、1つの窓の中で2枚の戸が重なる所に引きます。方立・無目は、窓と窓のあいだを区切る枠です(2つの説明は編集部)。

吊り元は、戸の回転軸になる金具(丁番)が付く側です。「く」の字の頂点の側を吊り元とする説明がメーカーの資料にあり、編集部が集めた立面図(次の項で説明)にもそう描いた図面がありました。

はめころし(はめごろし)は、開け閉めできないように作り付けた窓で、記号を描く図面では「F」「FIX」の文字で示します。枠だけで描いた窓が、はめころしとは限りません。

記号の無い図面では、枠だけで描いた窓が開くかどうかを線だけでは決められず、建具表で確かめることになります。

13件すべてが描くのは窓の枠。ほかは図面で違う

窓とドアの描き方は、図面によって少しずつ違います。公開されている設計図や、申請図書(建築確認の申請に出す図面)の作成例などから編集部が集めた立面図13件で、描き方を数えると次のとおりでした。

描き方13件のうち
窓の枠を描く13件
引違いの2枚の戸の分かれ目の線を描く8件
片開きのドアやすべり出し窓に斜めの線を描く5件
窓を区切る枠(方立・無目)を描く2件(どちらも公共の建物)
雨戸の戸袋(雨戸をしまう箱)を窓の横に描く3件
はめころしに「F」「FIX」の文字を書く2件
引違いや引き戸に矢印を描く4件
そのうち、引き戸のドアに矢印を描く1件
どの窓も枠だけで描く1件

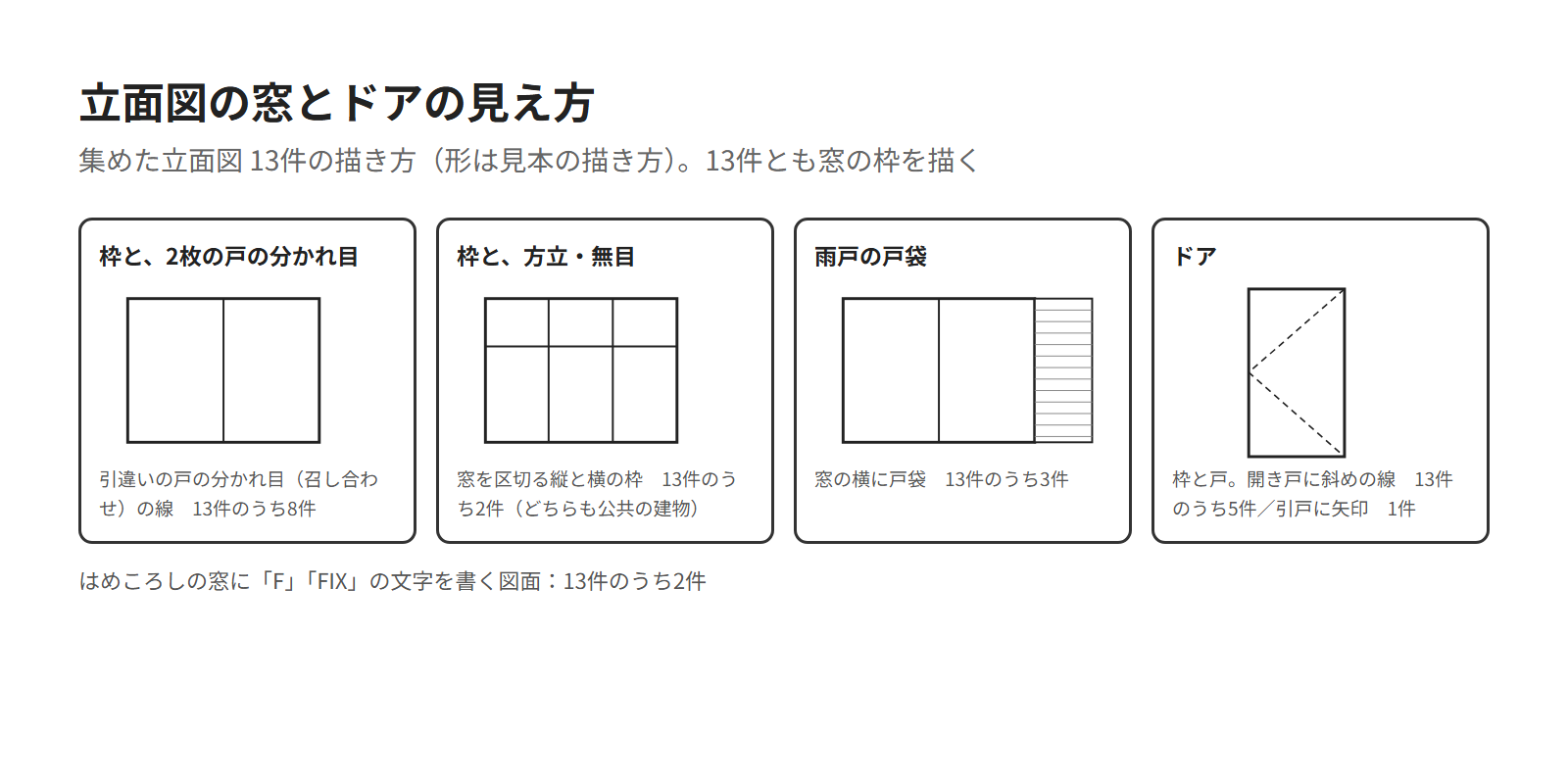

立面図の窓とドアの見え方の4つの例。枠と2枚の戸の分かれ目、枠と方立・無目、雨戸の戸袋、ドア。集めた立面図13件の件数を添えた図
集めた立面図13件の窓とドアの描き方をもとに、編集部が作図

描く順は、枠、分かれ目の線、記号

立面図に窓とドアを描くときは、まず枠を描き、引違いには分かれ目の線を入れます(描き方は編集部の例)。

開き方の記号を描く図面なら、上の表の記号を添えます。片開きのドアの「く」の字の破線は、頂点が吊り元の側です。

開き方は、建具開閉表示記号で読む

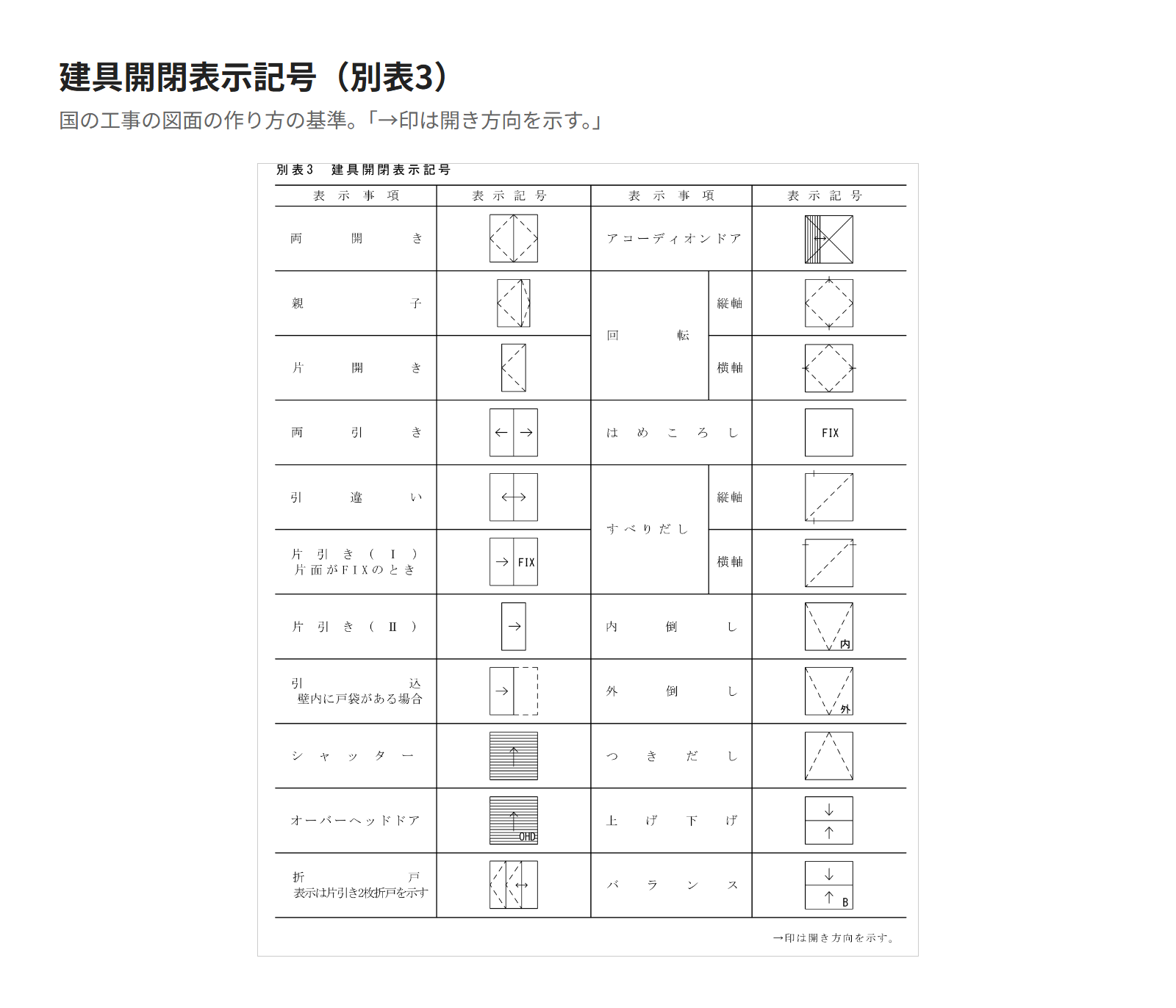

国の工事の図面の作り方の基準にある建具開閉表示記号の表。両開き・片開き・引違い・片引き・はめころし・すべりだし・内倒し・外倒し・上げ下げなどの記号
出典:国土交通省「建築工事設計図書作成基準(令和2年改定)」別表3 をもとに編集部が作成(切り出し)

国の工事の図面の作り方を決めた基準(以下、国の工事の基準)では、窓とドアの開き方を示す記号の名前は建具開閉表示記号です。表の下には、矢印が開く向きを示すという注が付いています。

国の工事の基準の表の記号は、どれも建具の外形の四角の中に描く形です。開き方による形の違いは、次の表のとおりです。

開き方記号の形
開き戸(片開き・両開き・親子)「く」の字の破線
引き戸と引違い矢印
すべりだし1本の斜めの破線
内倒し・外倒し「V」の字の破線と、「内」「外」の文字
はめころし「FIX」の文字

国の工事の基準の表では、矢印は上げ下げの窓やシャッターにも、破線は回転やつきだしの窓にも使われています。形が似ているので、見慣れない記号は図面の凡例(記号の意味の一覧)で名前を確かめましょう。

国の工事の基準では、表に無い開き方の建具には、実際の形に合わせた記号を定め、凡例などに説明を書く決まりです。

記号が無い図面は、建具表で開き方を確かめる

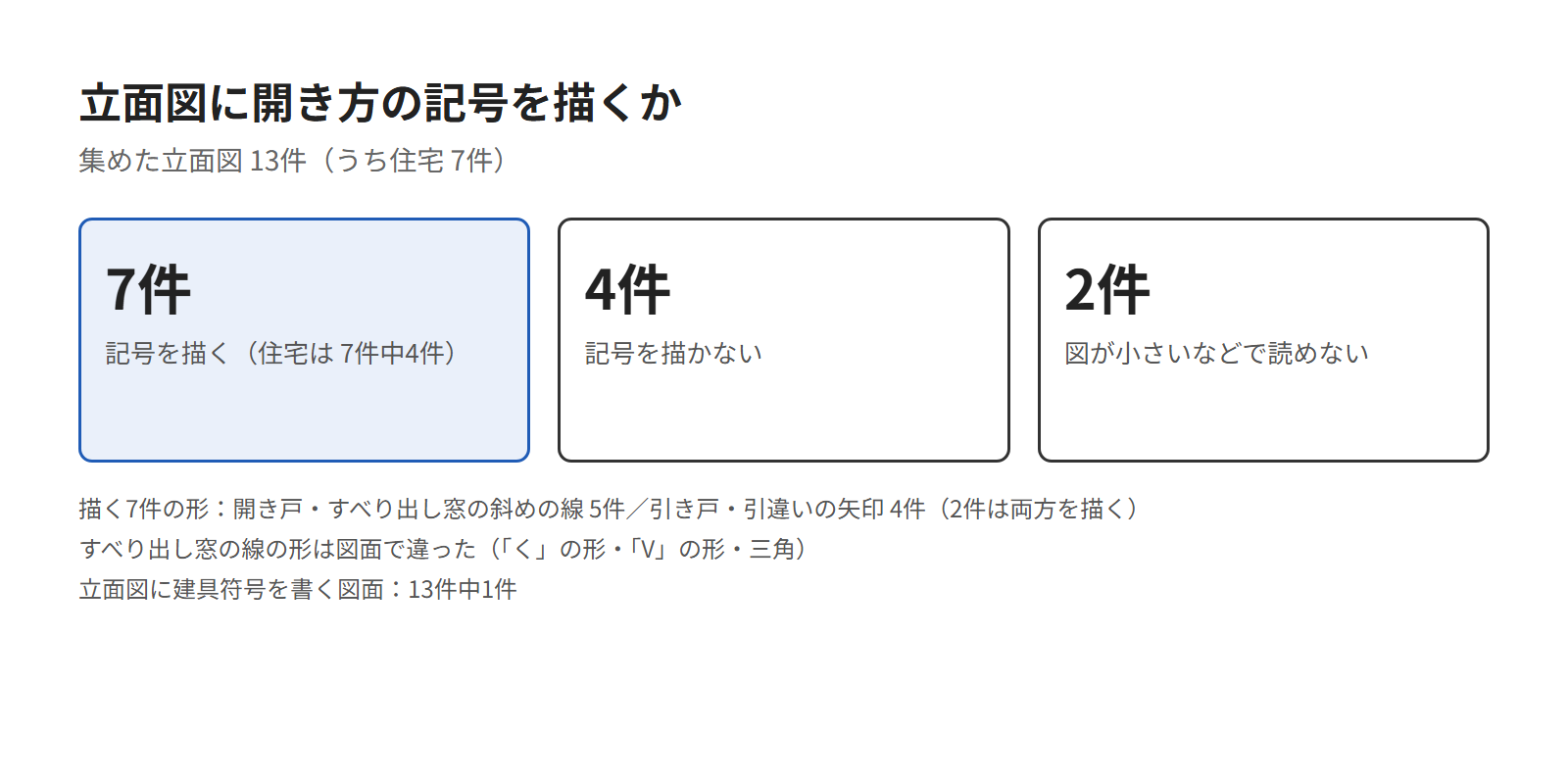

集めた立面図13件で、開き方の記号を描く図面が7件、描かない図面が4件、読めない図面が2件だったことを示した図
集めた立面図13件(うち住宅7件)を数えて編集部が作成。記号を描く7件のうち、住宅は4件

集めた立面図13件のうち、開き方の記号を描く図面は7件、描かない図面は4件、図が小さいなどで読めない図面は2件でした。

国の工事の基準は国の建物のための決まりですが、住宅の立面図7件のうち4件にも、開き方の記号が描かれていました。

記号を描く7件の中でも、すべり出し窓の線は「く」の字・「V」の字・三角に分かれました。

「く」の字は片開きのドアと、「V」の字は表の内倒し・外倒しと重なります。形だけで決めず、凡例と合わせて読みましょう。

建具符号(平面図の建具に付けて、建具表の同じ建具とつなぐ記号)を立面図に書く図面は13件中1件だけなので、建具表へは、平面図の建具符号からたどりましょう。

建具表の読み方は、建具表の読み方|形・寸法・材質・ガラス・金物・防火の別で解説しています。

平面図の記号と、同じ壁・同じ位置で照らし合わせる

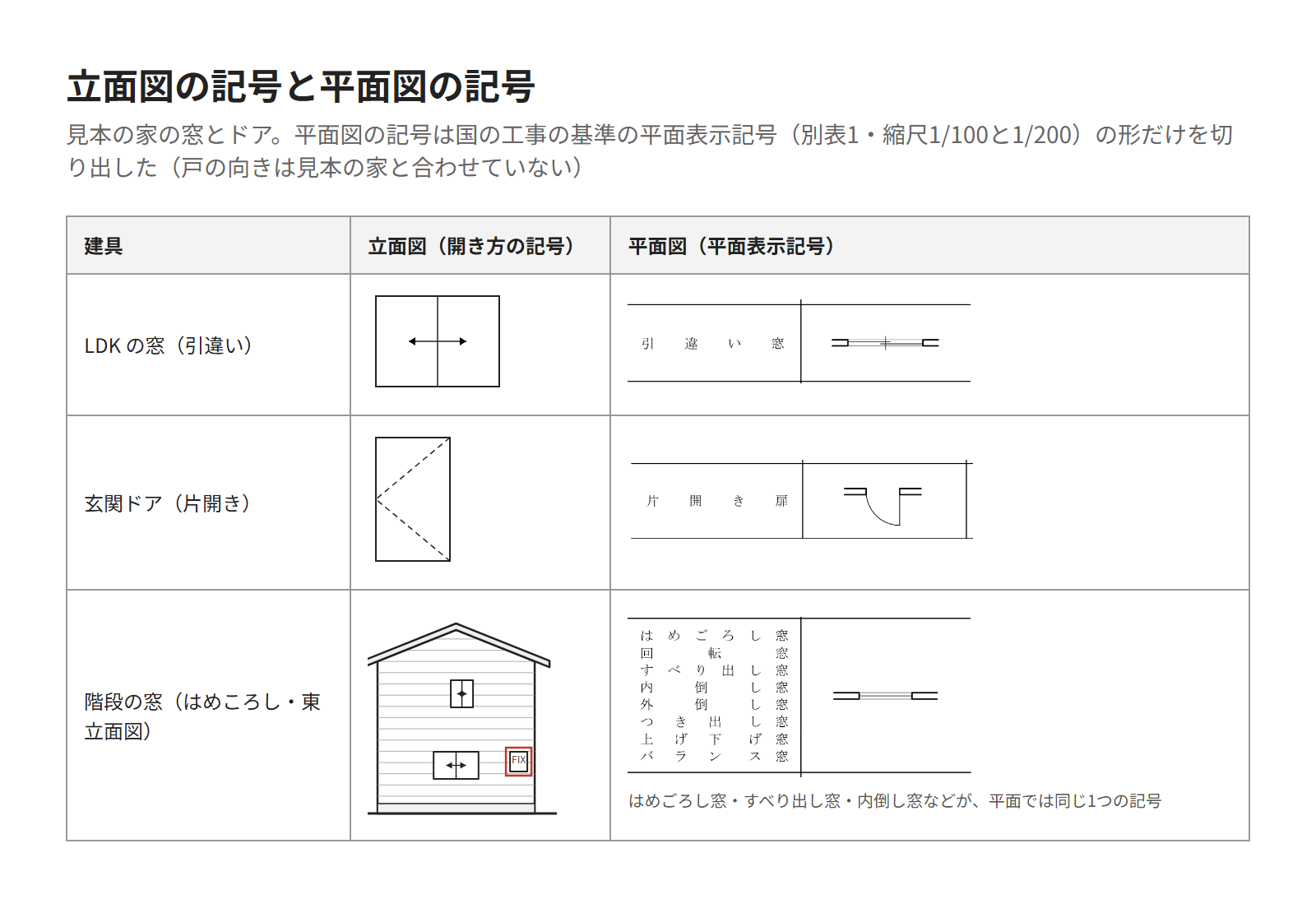

見本の家の窓とドアについて、立面図の開き方の記号と、国の工事の基準の平面図の記号を並べた表。引違い窓・片開きのドア・はめころしの窓
平面図の記号は、国土交通省「建築工事設計図書作成基準(令和2年改定)」別表1 をもとに編集部が作成(切り出し)。形だけを並べ、戸の向きは見本の家と合わせていない。立面図の記号は見本の家で編集部が作図

立面図の窓を平面図で探すときは、同じ壁の、同じ横の位置にある窓の記号を見ます。立面図の記号から読んだ開き方と、平面図の記号が示す開き方が合っているかを確かめましょう。

平面図は、その立面図を見る側(南立面図なら南)が下になるように回すと、立面図と左右がそろいます(向きの読みは編集部)。

国の工事の基準の平面図の記号(縮尺1/100と1/200の図面)にも、引違い窓や片開き扉など、立面図の記号と同じ名前の記号があります。

一方で、はめごろし窓・すべり出し窓・内倒し窓・上げ下げ窓などは、平面図では同じ1つの記号です。

見本の家の東立面図(図の3行目)にある階段の窓は、立面図では「FIX」と描いたはめころしの窓です。平面図の記号だけでは、この窓が開かないことは分かりません。

立面図の窓とドアは、線と開き方の記号から読もう

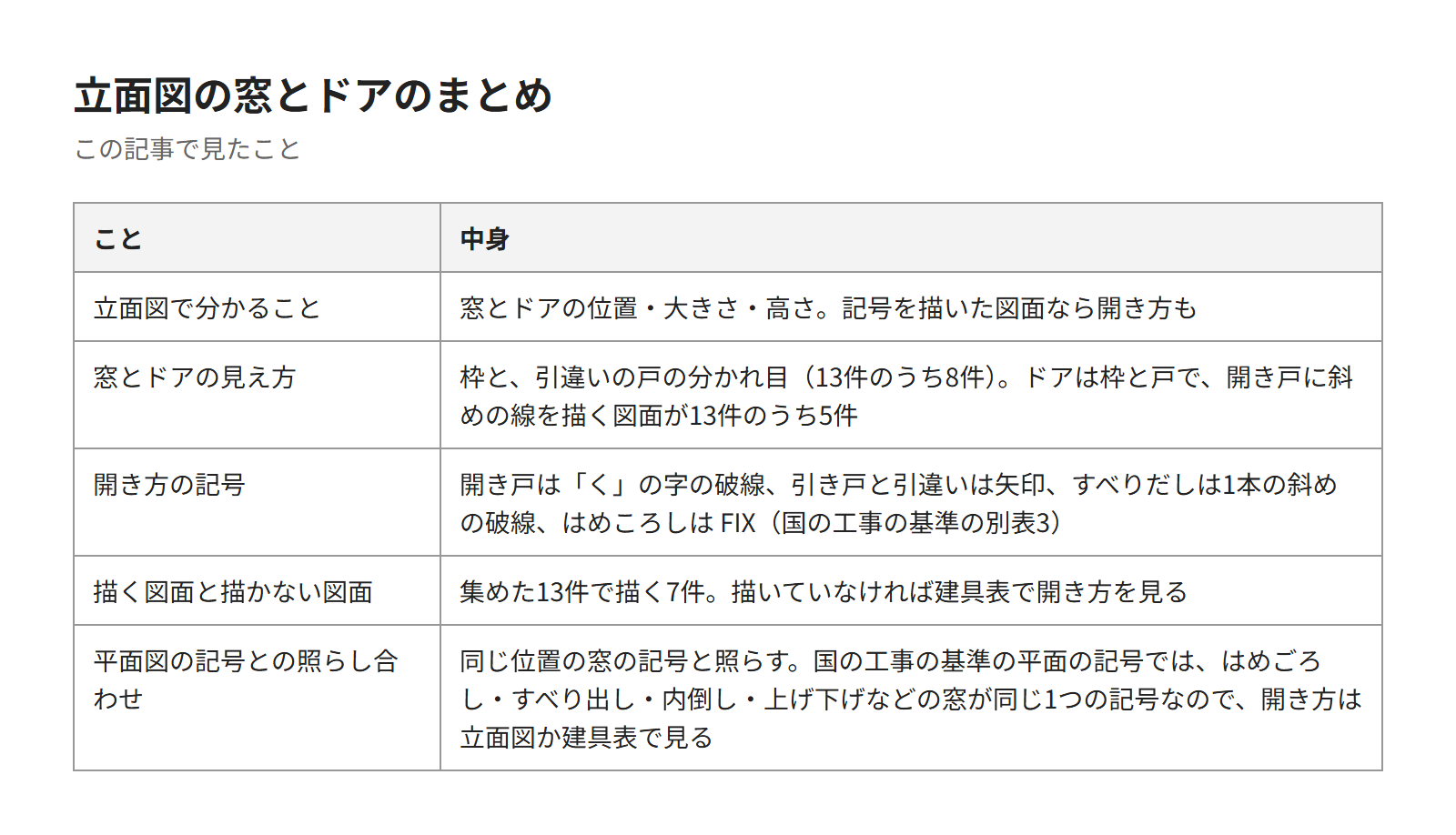

この記事のまとめの表。立面図で分かること、種類ごとの見え方、開き方の記号、描く図面と描かない図面、平面図の記号との照らし合わせ
この記事のまとめ。編集部が作成

立面図の窓とドアは、枠と戸の分かれ目の線で描き、図面によっては開き方の記号を添えます。

立面図の窓とドアで見る所は、次の3つです。

  • 引違いは戸の分かれ目の線、片開きとはめころしは開き方の記号
  • 記号が無いときは、平面図の建具符号から建具表をたどる
  • 平面図とは、同じ壁の同じ横の位置で照らし合わせる

立面図を開いたら、窓を1つ選び、線と記号から種類を言ってみてください。
