Jw_cadのクロックメニューの活用｜全8種類と割当の変更
- Jw_cadのクロックメニューの一覧を知りたい
- クロックメニューの割当を変更できない…
- AUTOタブで何を設定するのか知りたい
Jw_cad（ジェイダブリューキャド）のクロックメニューは、マウスのボタンを押したまま動かすと出る円形のメニューです。
動かした方向ごとにコマンド（線や円を描くなど、選んで使う機能）が入っていて、方向を覚えるだけ、メニューバーまで手を動かす回数が減ります。
しかし、円の下に出る名前は、動かしている方向の1つだけです。
割当を変えようとして基本設定（Jw_cadの動きを決める設定の窓）のAUTOタブを触っても、線コマンドを選んでいるときのメニューは変わりません。
この記事では、クロックメニューの種類と、線コマンドのときの4つのメニューの12方向の一覧を解説します。線の長さと属性をクロックメニューで取る手順、AUTOタブの項目と割当の変え方も紹介しています。
画面：Jw_cad Version 10.03.6（Windows 11）クロックメニューの種類

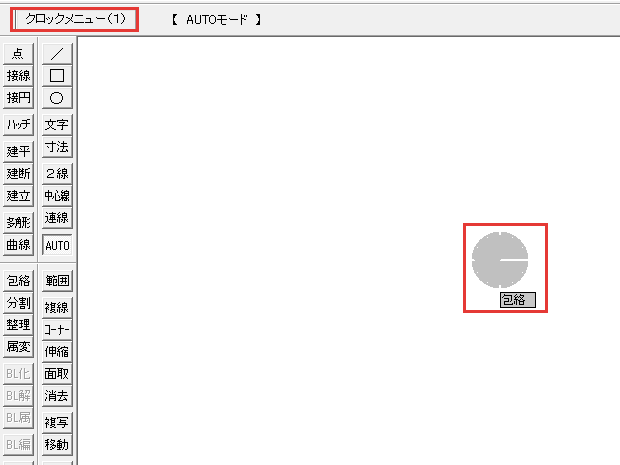

クロックメニュー（１）

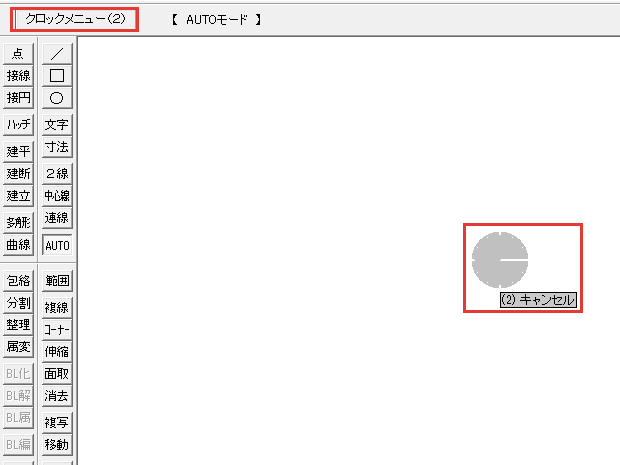

クロックメニュー（２）クロックメニューは、左ボタンと右ボタンのドラッグ（押したまま動かす操作）に、それぞれAMとPMの2つがあり、合わせて4つです。
線を描く線コマンドなど、AUTOモード以外のコマンドで出るのは、この4つのメニューです。
PMは、ボタンを押したまま円の真ん中（押し始めた所）に戻し、もう一度動かすと出ます。PMのときは円が濃い灰色になり、左ドラッグの円には縁の線がありません。
AUTOモードのクロックメニューは、（１）と（２）のそれぞれに左右のAM・PMの4つがあり、合わせて8種類です。
AUTOモードは、マウスの操作だけで線を描いたり消したりするコマンドで、左のツールバーのAUTOのボタンで選びます。
（１）と（２）を切り替えるのは、AUTOモードのコントロールバー（作図ウィンドウの上の帯）の左端のボタンです。
押すたびにクロックメニュー（１）とクロックメニュー（２）が入れ替わり、初めは（１）です。
3つのクロックメニューの違いを、次の表にまとめました。
| クロックメニュー | いつ出るか | メニューの数 | 割当を変えられるか |
|---|---|---|---|
| 線コマンドなどのクロックメニュー | AUTOモード以外のコマンドのとき | 4（左右のAM・PM） | 変えられない |
| AUTOモードのクロックメニュー（１） | AUTOモードで、ボタンの表示が（１）のとき | 4（左右のAM・PM） | AUTOタブで変えられる |
| AUTOモードのクロックメニュー（２） | AUTOモードで、ボタンの表示が（２）のとき | 4（左右のAM・PM） | AUTOタブで変えられる |
4つのメニューの割当
まず、変えられない側の線コマンドのときの4つのメニューで、方向ごとに入っているコマンド（割当）を見ます。12方向は次の表のとおりで、名前は円の下に出る表示のままです。
| 方向 | 右ドラッグのAM | 右ドラッグのPM | 左ドラッグのAM | 左ドラッグのPM |
|---|---|---|---|---|
| 0時 | 鉛直・円周点 | 数値 長 | 文字 | 【角度±反転】 |
| 1時 | 線・矩形 | 鉛直角 | 線・矩形 | ■矩形 |
| 2時 | 円・円弧 | 2点間角 | 円・円弧 | 15度毎 |
| 3時 | 中心点・A点 | X軸角度 | 包絡 | ■水平・垂直 |
| 4時 | 戻る | 線角度 | 範囲選択 | 建具断面 |
| 5時 | 進む | 軸角取得 | 線種変更 | 建具平面 |
| 6時 | オフセット | 数値角度 | 属性取得 | 【全】属性取得 |

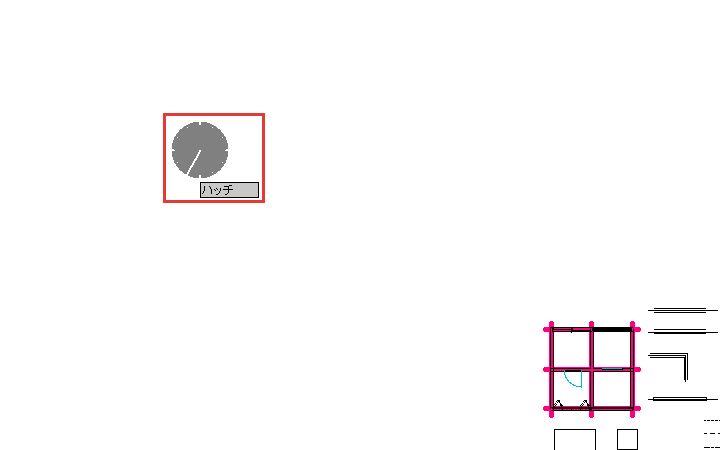

| 7時 | 複写・移動 | (-)軸角 | 複写・移動 | ハッチ |
| 8時 | 伸縮 | (-)角度 | 伸縮 | 連続線 |
| 9時 | 線上点・交点 | X軸(-)角度 | AUTO | 中心線 |
| 10時 | 消去 | 2点間 長 | 消去 | 2線 |
| 11時 | 複線 | 線長 取得 | 複線 | 寸 法 |
右ドラッグのAMには点を取る方向と、線・円・編集のコマンドが、右ドラッグのPMには長さや角度をコントロールバーの欄に取り込む方向が並びます。
左ドラッグのAMには文字・線・円などのコマンドが、左ドラッグのPMには建具・ハッチ・寸法などのコマンドが並びます。
クロックメニューで線の長さと属性を取る
表の中から、作図の途中でよく使う2つを試しましょう。どちらも、線コマンドのまま使えます。
使い方は、次の2つです。
- 線の長さを寸法の欄に入れる
- 線の属性を取る
線の長さを寸法の欄に入れる
右ドラッグのPMの11時「線長 取得」で、図面にある線の長さを、コントロールバーの寸法の欄（引く線の長さを入れる欄）に入れます。同じ長さの線を、数値を打たずに引けます。
線の
左のツールバーの／で線コマンドを選びます。
長さを取りたい線（この例はいちばん上の点線）にカーソルを重ねて右ボタンを押し、押したまま一度動かして真ん中に戻し、もう一度動かします。円が濃い灰色になればPMです。

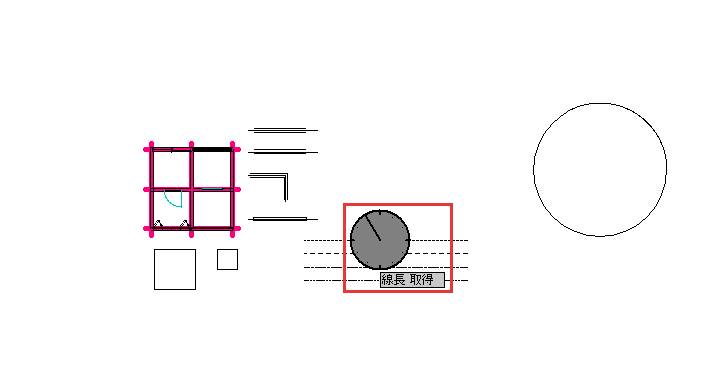

11時の
右ボタンを押したまま11時の方向（左上）へ動かし、「線長 取得」と出たら離します。寸法の欄に、その線の長さ（この例は7280）が入ります。
取った長さは、作図ウィンドウの左上にも出ます。
使い終わったら、寸法の欄をクリックしてBackspaceで数字を消し、空にしてください。値が残ると、次に引く線もすべて同じ長さになります。
AMのまま11時で離すと、「複線」のコマンドに切り替わります。長さを取るときは、円が濃い灰色（PM）になっているかを離す前に見てください。
線の属性を取る
左ドラッグのAMの6時「属性取得」で、図面にある線と同じ線種を、これから描く線の線種にします。線種は、実線・点線などの線の種類です。
今の線種は、左のツールバーの線属性のボタン（線の見本が描かれたボタン）に出ます。
今の
線コマンドのまま、線属性のボタンで今の線種を見ます。この例は実線です。
点線で

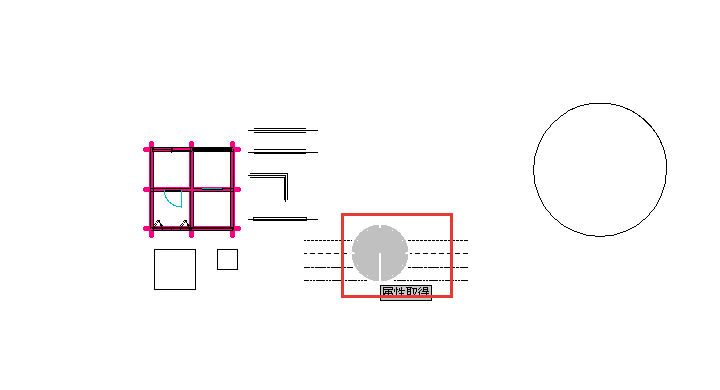

図面の点線の1本にカーソルを重ねて左ボタンを押し、押したまま下（6時）へ動かします。「属性取得」と出たら離します。

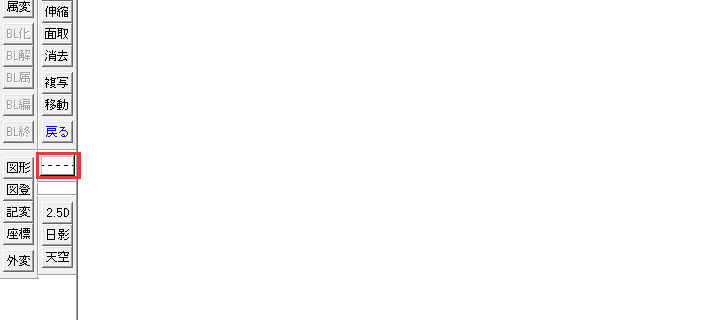

線属性のボタンの表示が点線に変わり、線コマンドのまま、これから描く線は点線になります。
属性取得で線色やレイヤも取り込むかと、メニューやキーでの取り方は、Jw_cadの属性取得にまとめてあります。
AUTOタブの項目
ここまでは、変えられない線コマンドのときのメニューの使い方でした。ここからは、割当を変えられるAUTOモードのクロックメニューを扱います。

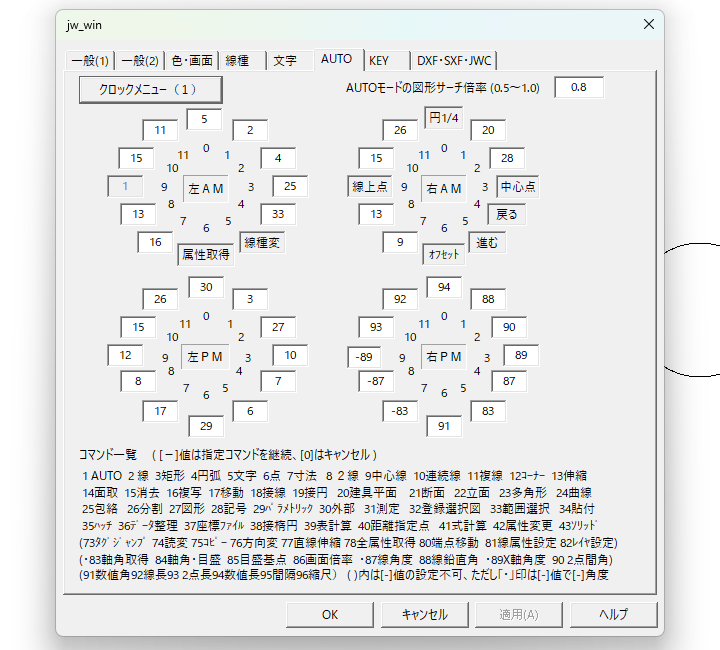

AUTOモードのクロックメニューの割当を決める所が、基本設定のAUTOタブです。基本設定は、メニューバーの設定から基本設定を選んで開きます。
AUTOタブにある項目を、次の表にまとめました。円の名前の左ＡＭ・右ＡＭ・左ＰＭ・右ＰＭは、左ドラッグのAM・右ドラッグのAM・左ドラッグのPM・右ドラッグのPMのことです。
| 項目 | 何を決めるか | 初めの値 |
|---|---|---|
| クロックメニュー（１） | 押すと（２）の表示に替わり、下の4つの円が（２）の割当になる | （１） |
| AUTOモードの図形サーチ倍率 (0.5～1.0) | 0.5〜1.0 の倍率を入れる欄（この記事の操作では変えない） | 0.8 |
| 左ＡＭ・右ＡＭ・左ＰＭ・右ＰＭの円 | 0時〜11時の方向ごとに、コマンドの番号を入れる | 下の表 |
| コマンド一覧 | 入れられる番号と、そのコマンドの名前の一覧 | （表示だけ） |
円の中には、欄でなく名前が書かれた方向があり、その方向は変えられません。
名前が書かれているのは、左ＡＭの5時・6時と、右ＡＭの0時・3時・4時・5時・6時・9時です。
（１）の初めの番号と、そのコマンドの名前は、次の表のとおりです。列の順は、前の表に合わせました。
| 方向 | 右ＡＭ | 右ＰＭ | 左ＡＭ | 左ＰＭ |
|---|---|---|---|---|
| 0時 | 円1/4 | 94 数値長 | 5 文字 | 30 外部変形 |
| 1時 | 20 建具平面 | 88 線鉛直角 | 2 線 | 3 矩形 |
| 2時 | 28 記号 | 90 2点間角 | 4 円弧 | 27 図形 |
| 3時 | 中心点 | 89 X軸角度 | 25 包絡 | 10 連続線 |
| 4時 | 戻る | 87 線角度 | 33 範囲選択 | 7 寸法 |
| 5時 | 進む | 83 軸角取得 | 線種変 | 6 点 |
| 6時 | ｵﾌｾｯﾄ | 91 数値角 | 属性取得 | 29 パラメトリック |
| 7時 | 9 中心線 | -83 | 16 複写 | 17 移動 |
| 8時 | 13 伸縮 | -87 | 13 伸縮 | 8 2線 |
| 9時 | 線上点 | -89 | 1 AUTO（薄い字の欄） | 12 コーナー |
| 10時 | 15 消去 | 93 2点長 | 15 消去 | 15 消去 |
| 11時 | 26 分割 | 92 線長 | 11 複線 | 26 分割 |
表の名前は、コマンド一覧の書き方です。円の下に出る名前とは書き方の違うものがあり、たとえば92の「線長」は、円の下では「線長 取得」と出ます。
（２）は、初めはどの方向も0です。0はキャンセルで、その方向で離しても何も実行されません。
名前の書かれた方向は、（２）でも（１）と同じです。
番号の前の＋と－で決まるのは、コマンドを使ったあとの戻り方です。そのままの番号（＋）なら処理を1回終えるとAUTOモードに戻り、－を付けると、そのコマンドを続けて使えます。
コマンド一覧の（ ）の中の番号には、ふつうは－を付けられません。
ただし「・」の印の付いた番号（83・87・89 など）は、－を付けると角度がマイナスになり、右ＰＭの7〜9時の-83・-87・-89がその例です。
クロックメニューの割当を変える
ここでは、AUTOモードの左ドラッグのAMの0時（初めは5＝文字）を31（測定）に変えて確かめ、元に戻します。変える前に、元の番号を控えておいてください。
基本設定の
メニューバーの設定から基本設定を選び、AUTOのタブを押します。クロックメニュー（１）の表示のまま進めます。
左ＡＭの0時の

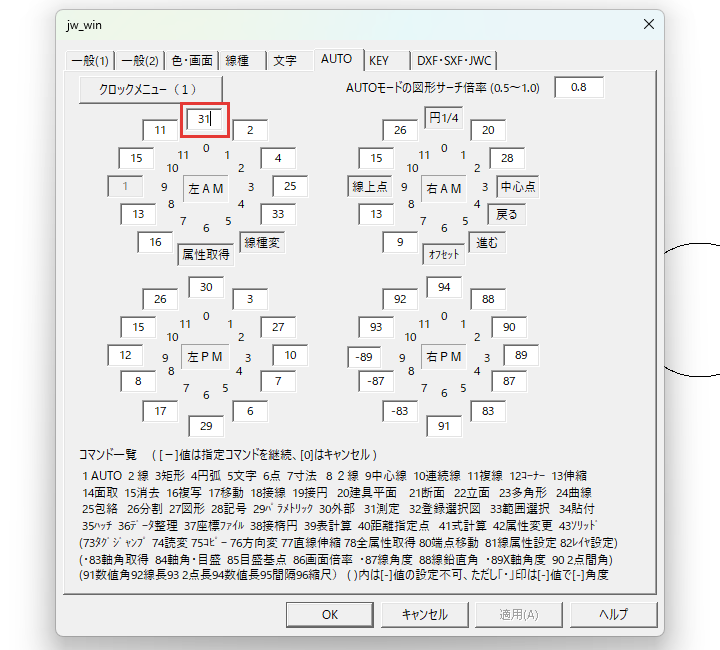

左ＡＭの円のいちばん上（0時）の欄の5を消して31を入れ、OKを押します。

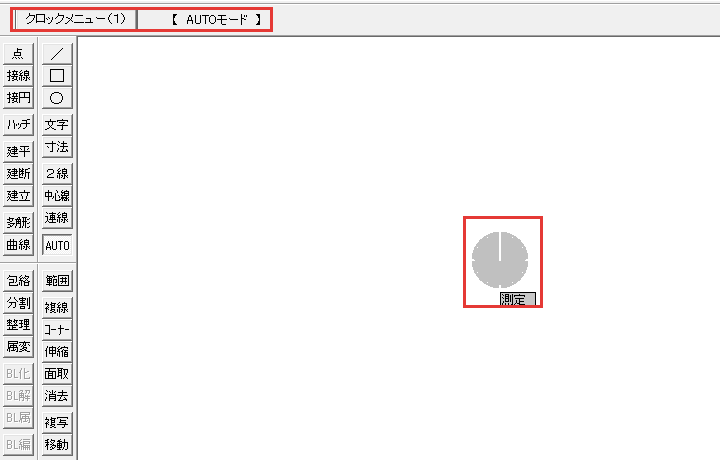

AUTOモードで
左のツールバーのAUTOでAUTOモードにし、何も無い所で左ボタンを押したまま上へ動かします。円の下の名前が「測定」になっていれば、割当が変わっています。
確かめたら、真ん中に戻して「キャンセル」を出してから離してください。
0時の
もう一度AUTOタブを開き、左ＡＭの0時の欄を5に戻して、OKを押します。
これで、AUTOモードのクロックメニューの1つの方向を変えて、元に戻せました。ほかの方向も、その方向の欄に番号を入れて変えます。
割当がうまく変わらないとき
割当がうまく変わらないときの症状は、次の2つです。
- AUTOタブで変えたのに線コマンドでは変わらない
- 固定の方向が変えられない
AUTOタブで変えたのに線コマンドでは変わらない

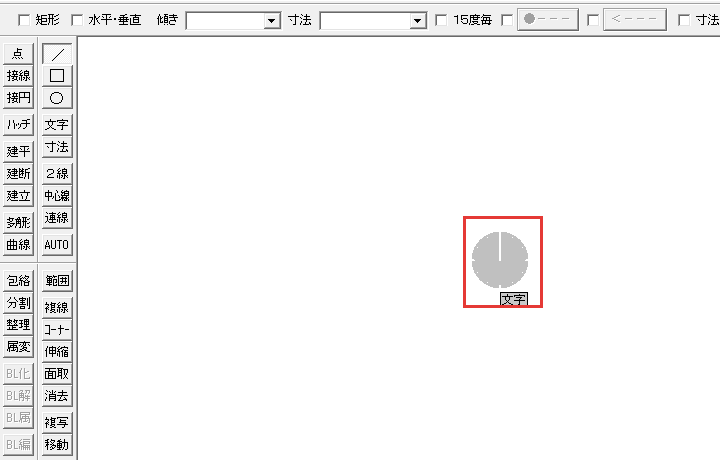

AUTOタブの割当が効くのは、AUTOモードのクロックメニューだけです。左ＡＭの0時を31に変えても、線コマンドの左ドラッグの0時は「文字」のままでした。
変わったかどうかは、左のツールバーのAUTOでAUTOモードにしてから確かめてください。コントロールバーの左端の表示がクロックメニュー（２）なら、押して（１）に戻してから試します。
固定の方向が変えられない
AUTOタブの円で名前が書かれた方向には、番号の欄がありません。その方向に入っているのは、変えられない決まったコマンドです。
そのコマンドを別の方向でも使いたいときは、空いた方向の欄に、そのコマンドの番号を入れてください。
割当の表を手元に置いて、よく使う方向から増やしていこう
AUTOモードのクロックメニューは（１）（２）で8種類あり、割当を変えられるのはこの8つです。線コマンドなどのときは、変えられない別の4つのメニューが出ます。
この記事で解説したことは、次の4つです。
- 線コマンドのときの4つのメニューの12方向は、円の下の名前で見分ける
- 右ドラッグのPMの11時で線の長さ、左ドラッグのAMの6時で線の属性が取れる
- AUTOタブは、AUTOモードのクロックメニューの方向ごとに、コマンドの番号を入れる所
- 割当を変えたら、AUTOモードにして円の下の名前で確かめ、控えた番号で戻せる
まずは4つのメニューの表を手元に置き、よく使う方向を1つずつ覚えて増やしてみてください。
