Jw_cadの軸角・目盛・オフセット｜精密作図の設定

• Jw_cadの軸角とは何？
• 目盛が表示されない…
• オフセットのやり方を知りたい

2次元CADのJw_cad（ジェイダブリューキャド）で正確に描くための設定が、軸角・目盛・オフセットの3つです。決める所は、どれも同じダイアログです。

ただ、このダイアログでは、チェックを押すとすぐに設定が変わり、ダイアログも閉じます。目盛間隔を入れて Enter を押しても目盛は出ないままダイアログが閉じるので、戸惑うかもしれません。

この記事では、ダイアログの項目と、軸角・目盛・オフセットのそれぞれを使う手順を解説します。目盛が表示されないときの直し方と、使い終わったあとの戻し方も分かります。

画面：Jw_cad Version 10.03.6（Windows 11）

軸角・目盛・オフセットとは

軸角は水平の向きを傾ける設定、目盛は作図ウィンドウに点の目印を並べる設定、オフセットは読み取った点からずらして点を指示する設定です。作図ウィンドウは、画面の中央の、線や図形を描く白い所です。

なお、ほかのCADで平行な線を引く機能の「オフセット」は、Jw_cadでは複線というコマンドで行います。

複線の使い方は、Jw_cadの複線の記事で解説しています。

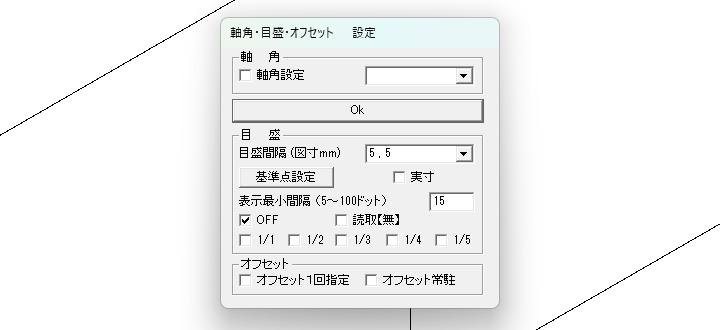

ダイアログの項目

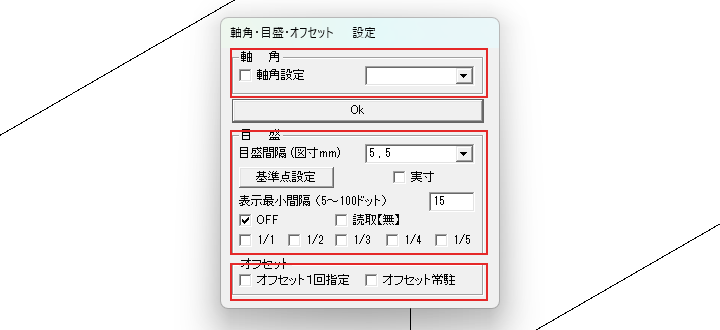

ダイアログは、軸角・目盛・オフセットの3つの枠に分かれています。項目と、設定を変える前の初めの値は、次の表のとおりです。

ダイアログを閉じるボタンはOkだけで、キャンセルのボタンはありません。表のチェックは、押すとすぐに働き、ダイアログが閉じます。

軸角で斜めの向きを基準にする

軸角を決めると、線コマンドの水平・垂直が、軸角の向きを基準にした水平・垂直になります。斜めに建つ建物の線も、水平・垂直の線と同じ手順で引けるということです。

軸角が決まっていると、線コマンドの傾きの欄に入れる角度も、軸角からの角度になります。

1ダイアログを開く

メニューバーの設定を押し、一覧の軸角・目盛・オフセットを選びます。

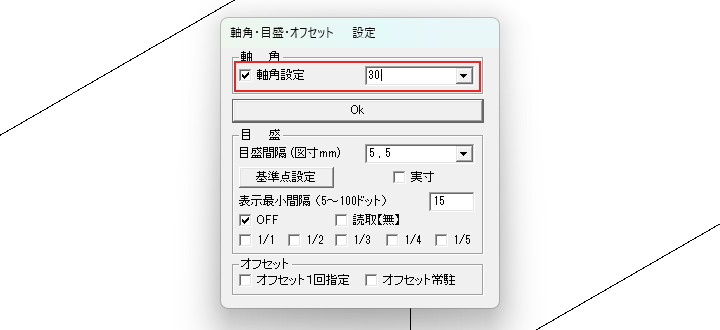

2角度の欄に30を入れてEnterを押す

軸角設定の右の角度の欄をクリックし、半角で 30 と入れます。数字を入れると軸角設定にチェックが入りますが、このチェックは押しません。

Enter を押すと、ダイアログが閉じて、軸角が 30度になります。

3ステータスバーで軸角を確かめる

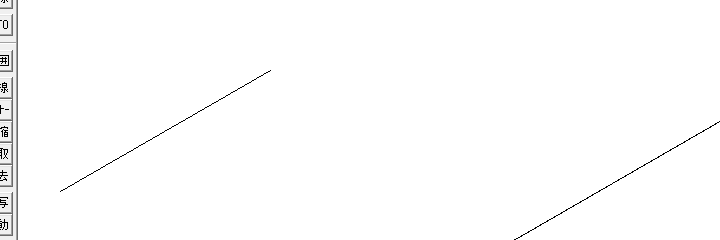

画面のいちばん下のステータスバーの右の表示が、「∠30」に変わります。この状態で線コマンドを選び、水平･垂直にチェックを入れて線を引くと、30度の向きの線です。

軸角を 0 に戻すときは、ダイアログを開いて軸角設定のチェックを外します。ダイアログが閉じたあとのステータスバーの表示は「∠0」です。

目盛を表示して目印にする

目盛の間隔は、用紙の上のミリメートル（図寸）で入れます。縮尺が 1/100 なら、9.1 と入れた目盛の間隔は、実物の寸法で 910mm です。

910 は、住宅の図面でよく使う柱の間隔です。

この節と次の節は、軸角を 30度にしたまま続けます。軸角を決めていても、目盛の点の並びは傾きません。

1目盛間隔を入れる

ダイアログを開き、目盛間隔 (図寸mm)の欄をクリックして、半角で 9.1 と入れて Enter を押します。ダイアログは閉じますが、この時点ではまだ目盛は出ていません。

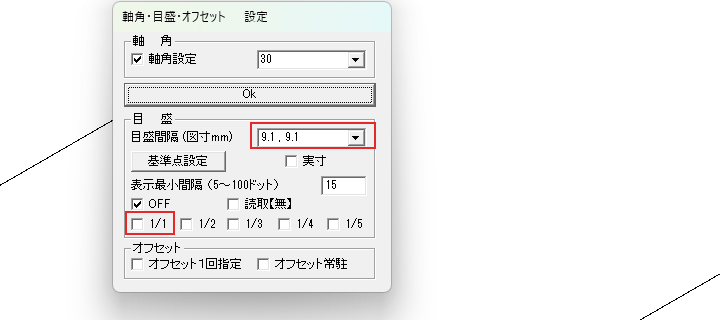

2ダイアログを開き直して1/1を押す

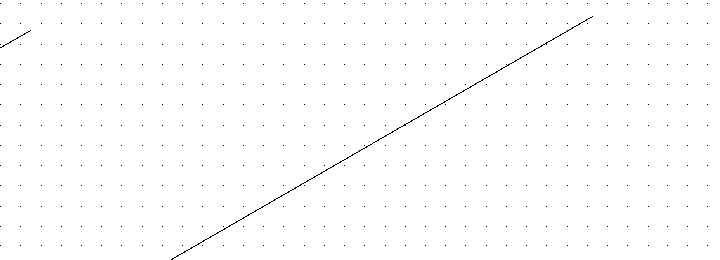

もう一度ダイアログを開くと、目盛間隔の欄は「9.1 , 9.1」（横と縦の間隔）です。1/1を押すと、ダイアログが閉じて、作図ウィンドウに目盛の点が並びます。

目盛を消すときは、ダイアログを開いてOFFを押します。

オフセットで点をずらして指示する

オフセットで点をずらす値は、「横,縦」の2つを、実物の寸法（実寸）で入れます。たとえば「3640,0」は、横に 3640mm ずらす指定です。

軸角を決めているときの「横」は、軸角の向きです。この節の画像は軸角が 30度なので、ずれた向きも30度になっています。

1横の線を引き、線コマンドでオフセット１回指定を押す

ずらす元にする横の線を、線コマンドで1本引いておきます。線コマンドのままダイアログを開き、オフセット１回指定を押してください。

ダイアログが閉じて、線の始点を指示する状態に戻ります。

2基準にする点を右クリックする

ずらす元にする点（ここでは横の線の右端）を右クリックします。「オフセット」の小さな窓が開きます。

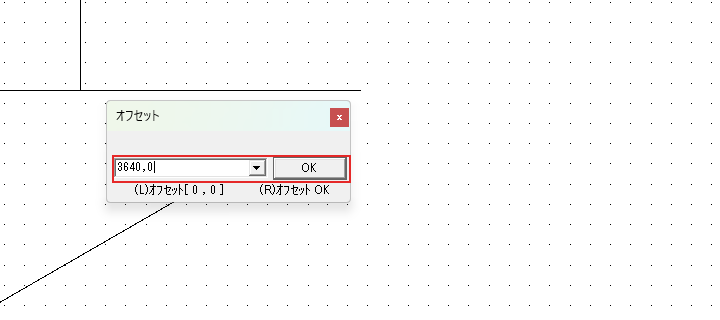

3ずらす値を入れてOKを押す

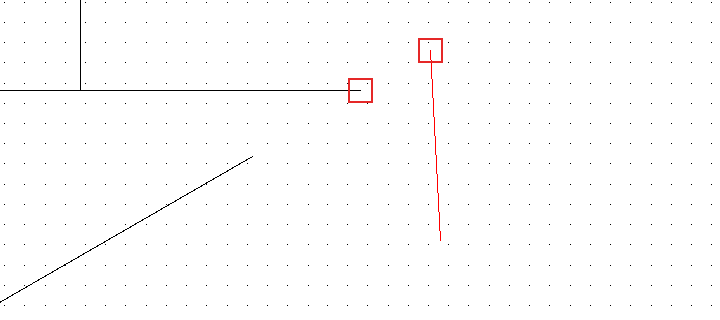

窓の欄に、半角で 3640,0 と入れてOKを押します。右クリックした点から 3640mm ずれた所が、線の始点になります。

4終点を指示する

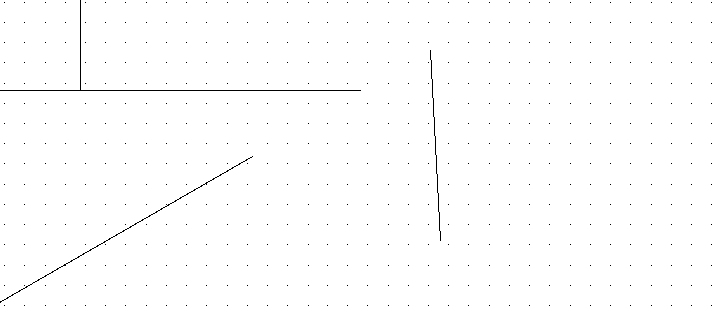

終点を左クリックすると、ずらした点から線が引けます。

目盛が表示されないとき

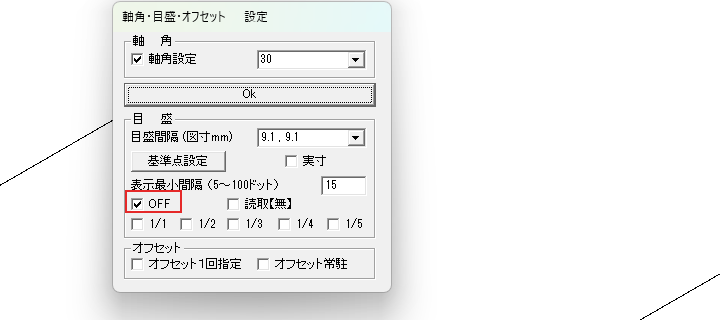

目盛間隔を入れたのに目盛が出ないときは、OFFにチェックが入ったままになっています。初めの状態はOFFで、目盛間隔を入れただけでは目盛は出ません。

ダイアログを開いて1/1を押すと、目盛が表示されます。

使い終わったら軸角と目盛を戻して、次の作図に持ち越さないようにしよう

軸角・目盛・オフセットは、どれも同じダイアログで決める、正確に描くための設定です。この記事で解説したことは、次の5つです。

• ダイアログのチェックは、押すとすぐ働いて閉じる。角度と目盛間隔は Enter で決まる
• 軸角を決めると、線の水平・垂直と傾きが軸角を基準にする
• 目盛は、目盛間隔を図寸で入れ、1/1を押すと表示される
• オフセット１回指定で、読み取った点から「横,縦」の値だけずらした点を指示できる
• 目盛が出ないときは、OFFのままになっていないかを見る

使い終わったら、軸角設定のチェックを外して「∠0」に、OFFを押して目盛を消してください。

あわせて読みたい

• Jw_cadの線コマンド｜水平・垂直・角度・寸法指定 — 軸角を決めたあとに、水平・垂直や角度を決めて線を引きたいとき
• Jw_cadの読取点の取得｜端点・交点・中心点・円周点 — オフセットの元にする点を、取得コマンドで取りたいとき
• Jw_cadの複線｜平行線の作図 — 線から決めた距離だけ離れた、平行な線を引きたいとき
• Jw_cadの図寸と実寸｜文字と寸法の大きさを図寸で決める仕組み — 目盛間隔の「図寸」が何かを知りたいとき

Jw_cadで建築図面を作図する方法を学ぶ講座は、建築CADコース（Jw_cad）で紹介しています。
