Jw_cadの円弧｜円・円弧・楕円・多重

• Jw_cadで、円や円弧を描くには？
• 直径で円を描けない…
• 楕円の書き方を知りたい

2次元CADのJw_cad（ジェイダブリューキャド）では、円も円弧も楕円も、円弧コマンド1つで描きます。描く形は、円弧コマンドのコントロールバーで切り替える仕組みです。

ただし、円の大きさを入れる欄は半径の欄だけで、直径の欄はありません。図面の寸法が直径で書かれていると、そのまま入れても思った大きさになりません。

この記事では、円弧コマンドで円・円弧・楕円を描く手順を解説します。半径を決めた円、多重円・半円・3点を指示する円の描き方と、直径の寸法しか分からないときの入れ方も分かります。

画面：Jw_cad Version 10.03.6（Windows 11）

円弧コマンドとは

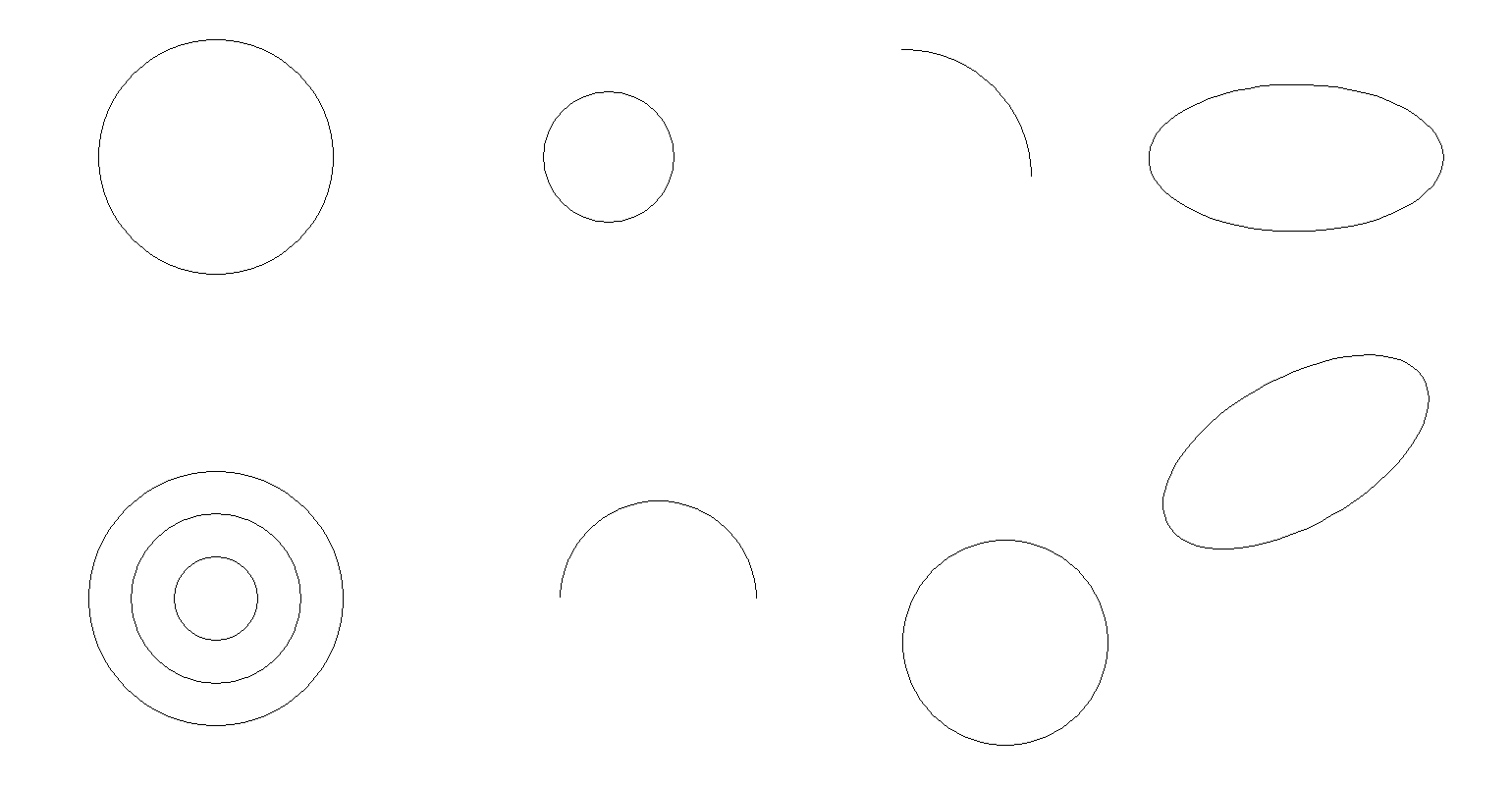

円弧コマンドは、円・円弧・楕円などの丸い形を描くコマンドです。基本の操作は、中心と円周の点を指示して円を描くことです。

左のツールバーの○を押すか、メニューバーの作図から円弧を選ぶと、円弧コマンドになります。円の一部（円弧）を描くときは、コントロールバーのいちばん左の円弧にチェックを入れます。

円を描く

円は、中心と円周の点の2か所を左クリックするか、半径を入れて中心を1回左クリックして描きます。円の描き方は、次の2つです。

• 中心と円周の点を指示する
• 半径を入れて描く

中心と円周の点を指示する

中心と円周の点を左クリックすると、その2点の距離を半径にした円が描けます。

1円弧コマンドを選ぶ

左のツールバーの○を押して、円弧コマンドを選びます。

2円の中心を左クリックする

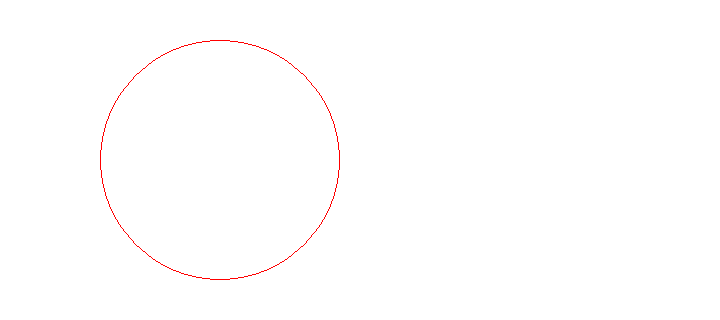

画面の中央の白い所（作図ウィンドウ）で、円の中心にしたい所を左クリックします。カーソルを動かすと、赤い仮の円が大きさを変えながらついてきます。

3円周の点を左クリックする

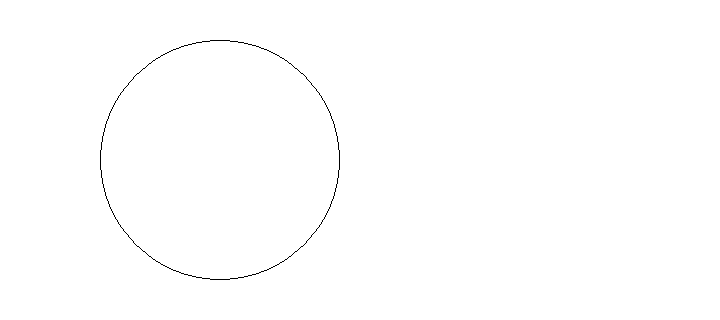

円周の点にしたい所を左クリックすると、円が描けます。

半径を入れて描く

半径の欄に数字を入れると、中心の1回のクリックで、その半径の円が描けます。図面の「φ600」のような直径の寸法なら、半分の 300 を入れます。

1半径の欄に3000を入れる

コントロールバーの半径の欄をクリックして、半角で 3000 と入れます。長さは、実物の寸法（実寸）をミリメートルで入れます。

2半径の決まった円の中心を指示する

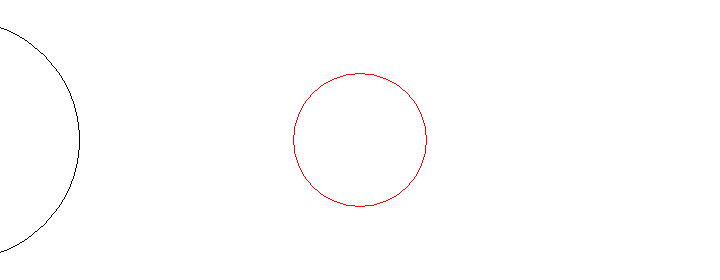

カーソルに半径 3000 の赤い仮の円がついてくるので、円の中心にしたい所を左クリックしてください。半径 3000 の円が描けます。

半径の欄の値は、空欄にするまで残ります。入れたままにしておけば、同じ大きさの円を続けて描くのに便利です。

円弧を描く

円弧は、円弧にチェックを入れ、中心・始点・終点の3回のクリックで描きます。図面でドアの開く向きを示す線も円弧で、蝶番を中心に、ドアの幅を半径にした形です。

1半径を空欄にして円弧にチェックを入れる

この手順では中心から始点までの距離で半径を決めるので、半径の欄の値を消して空欄にします。コントロールバーのいちばん左の円弧を押して、チェックを入れてください。

2中心と始点を左クリックする

円弧の中心を左クリックし、続けて円弧の始点を左クリックします。中心から始点までの距離が、円弧の半径です。

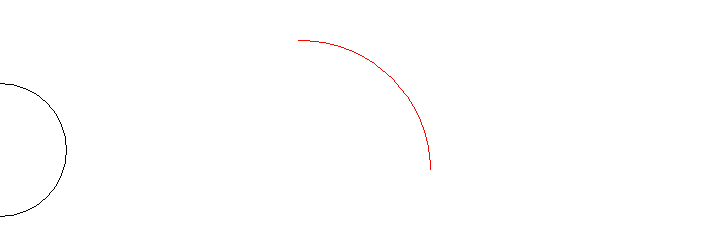

カーソルを動かすと、始点から赤い仮の円弧が伸びます。

3終点を左クリックする

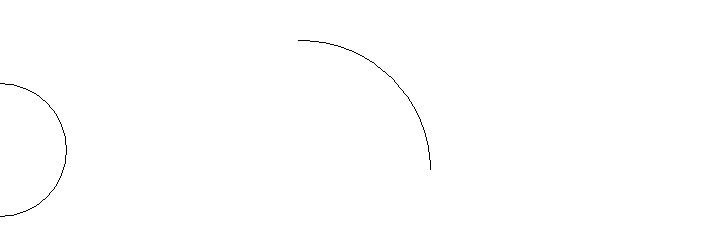

円弧を終えたい所を左クリックすると、始点から終点までの円弧が描けます。

楕円を描く

楕円は、扁平率の欄に数字を入れて、円と同じく中心と円周の点で描きます。傾きの欄が空なら、楕円の基準の向きは水平です。

扁平率は、基準の向きの半径に対する、縦の半径の割合です。扁平率 50 なら、縦の半径が横の半径の半分の、横長の楕円になります。

1円弧を外し、扁平率に50を入れる

円弧にチェックが入っていたら、押して外します。扁平率の欄をクリックして、半角で 50 と入れてください。

2楕円の中心と円周の点を指示する

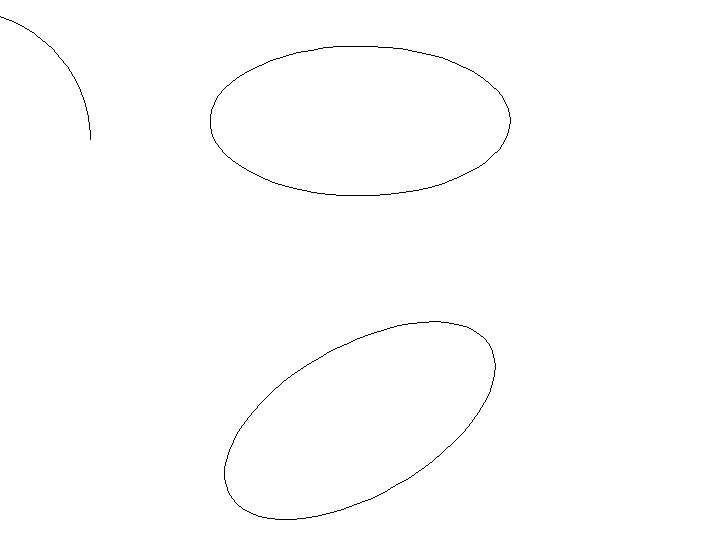

中心と円周の点を左クリックすると、横長の楕円が描けます。

3任意：傾きに30を入れて描く

傾いた楕円にするときは、傾きの欄に 30 を入れてから、同じく中心と円周の点を左クリックします。楕円は、基準の向きが 30度傾いた形になります。

多重円・半円・3点の円を描く

コントロールバーの切り替えで、何重もの円・半円・3点を指示する円も描けます。それぞれの描き方は、次の3つです。

• 多重円を描く
• 半円を描く
• 3点の円を描く

多重円を描く

多重円は、多重円の欄に入れた数だけ、中心が同じ円を重ねたものです。

1扁平率と傾きを空欄にし、多重円に3を入れる

扁平率と傾きの欄に値が残っていたら、消して空欄にします。多重円の欄をクリックして、半角で 3 と入れます。

2多重円の中心と円周の点を指示する

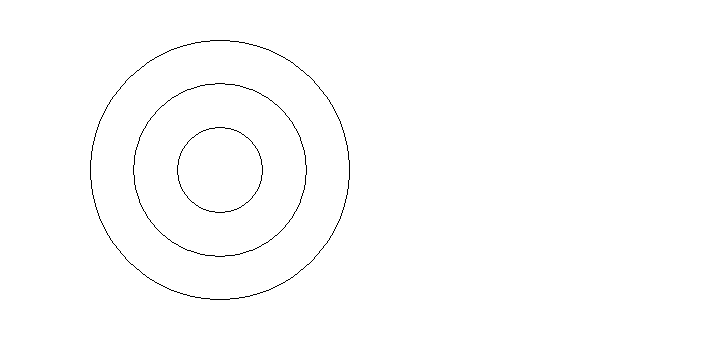

中心と円周の点を左クリックすると、3重の円が描けます。画像の多重円では、外側の円の内側に、同じ間隔で2つの円が並びました。

描き終えたら、多重円の欄は空欄に戻しておきます。

半円を描く

半円は、直径の両端の2点と、円弧を出す向きで決まります。半円にチェックを入れて描きます。

1半円にチェックを入れ、直径の両端を指示する

半円を押してチェックを入れ、直径の一方の端を左クリックします。ステータスバーに「２点目の位置」と出るので、直径のもう一方の端を左クリックしてください。

2円弧を出す向きを指示する

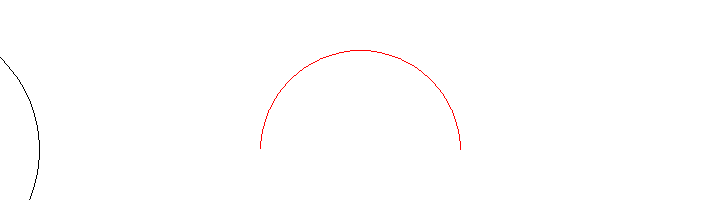

ステータスバーの表示が「円弧の方向を指示してください」に変わります。直径のどちら側に円弧を出すかは、カーソルを動かして選んでください。

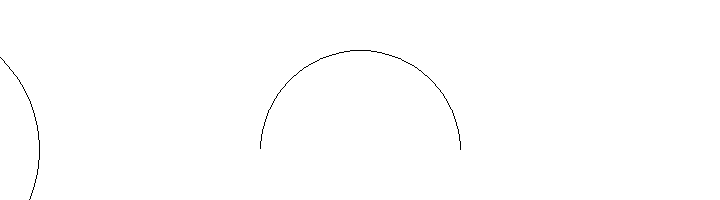

向きを選んで左クリックすると、半円が描けます。

3点の円を描く

3点の円は、円周に乗せたい3つの点を順に左クリックして描きます。３点指示にチェックを入れて使います。

1３点指示にチェックを入れ、1点目と2点目を指示する

半円にチェックが入っていたら外し、３点指示を押してチェックを入れます。円周の1点目と2点目を左クリックします。

23点目を左クリックする

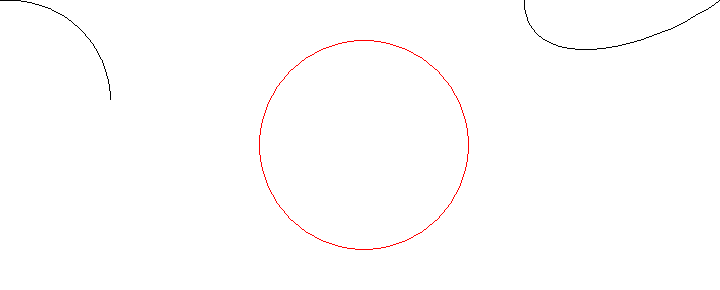

ステータスバーに「３点目の位置」と出て、カーソルの位置に合わせて赤い仮の円が変わります。

3点目を左クリックしたときにできるのが、3つの点が円周に乗った円です。描き終えたら、３点指示のチェックを外しておきます。

円がうまく描けないとき

円が思うように描けないときの症状は、次の2つです。

• 直径の寸法しか分からない
• 同じ大きさの円しか描けない

直径の寸法しか分からない

直径を入れる欄は無いので、直径を半分にして半径の欄に入れます。φ600 の円なら、半径の欄に 300 です。

半径の欄には計算の式も入るので、「600/2」と直径を2で割る式を入れても半径 300 の円になります。

同じ大きさの円しか描けない

原因は、半径の欄に前に入れた値が残っていることです。

半径の欄の数字を消して、空欄に戻してください。空欄なら、中心と円周の点で好きな大きさの円が描けます。

半径を入れて、円と円弧を描き分けよう

円弧コマンドは円・円弧・楕円などを描くコマンドで、描く形はコントロールバーで切り替えます。この記事で解説したことは、次の6つです。

• 円は中心と円周の点の2か所、半径を入れれば中心の1回で描ける
• 円弧は円弧にチェックを入れ、中心・始点・終点の3回で描く
• 楕円は扁平率を入れ、傾けるときは傾きも入れる
• 多重円は多重円に重ねる数を入れる
• 半円は直径の両端と向き、3点の円は円周の3点で描く
• 直径の寸法は半分にして、半径の欄に入れる

円弧を描くときは、円弧にチェックを入れて、中心・始点・終点の順に左クリックしてみてください。
