Jw_cadの日影図｜等時間日影図と指定点の日影時間

Jw_cadで、日影図を書くには？
日影図で「高さ未設定」と出る…
等時間日影図の作り方を知りたい

2次元CADのJw_cad（ジェイダブリューキャド）には、建物の影を作図する日影図のコマンドがあります。

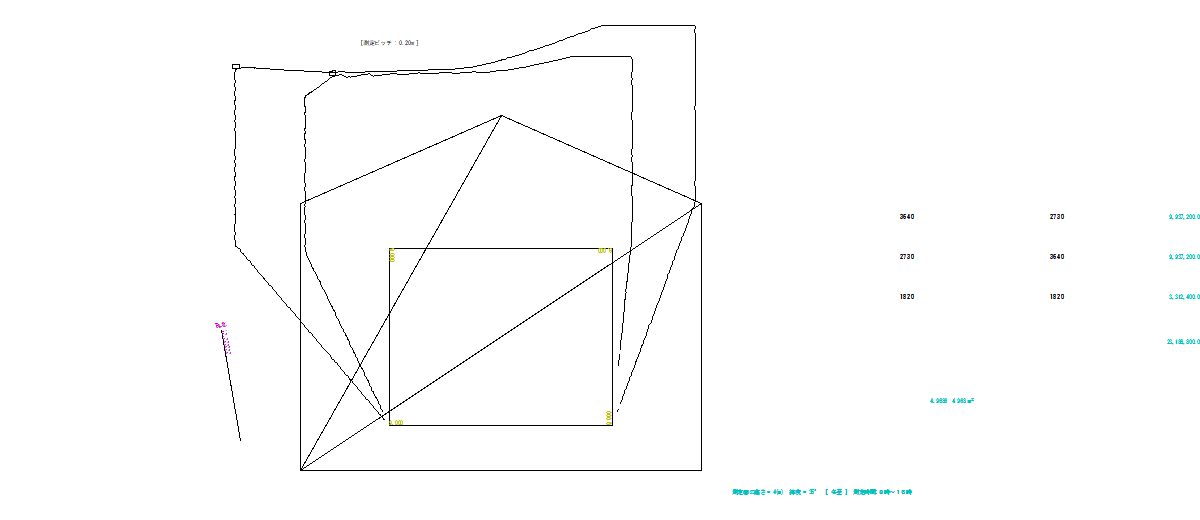

平面図の建物に高さを与えて作図できるのは、時刻ごとの影の形や、決まった時間以上影になる範囲です。

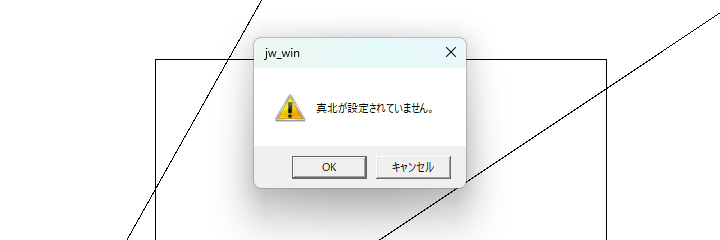

ただし、高さを設定していないと日影図は作図されず、真北（北の向き）を設定していないと画面の真上が北として計算されます。

この記事では、建物の高さと真北の設定から、時刻ごとの日影図・等時間日影図・指定点の日影時間を作図する手順を解説します。

日影規制の決まり（対象の区域・測定面の高さ・規制の時間の値）は、この記事の範囲の外です。

画面：Jw_cad Version 10.03.6（Windows 11）

日影図とは

日影図は、平面図の建物に高さを設定し、日影図・等時間日影図・指定点の日影時間を作図するコマンドです。コマンドは、メニューやボタンから選んで使う、Jw_cadの機能の1つ1つを指します。

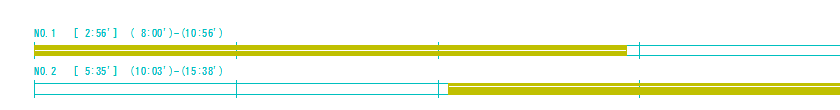

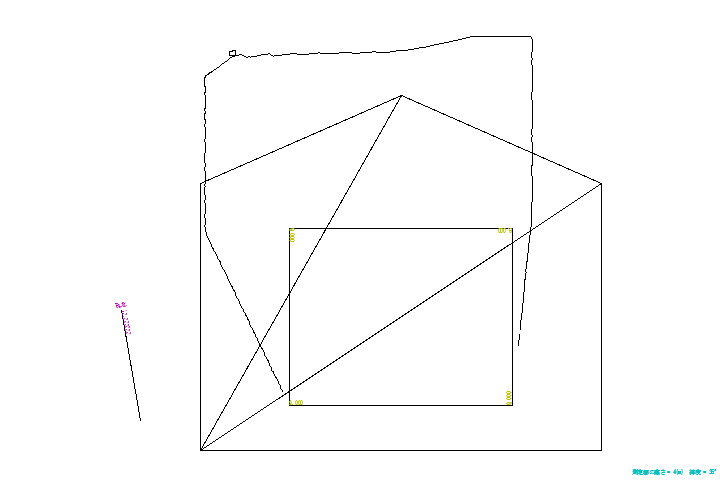

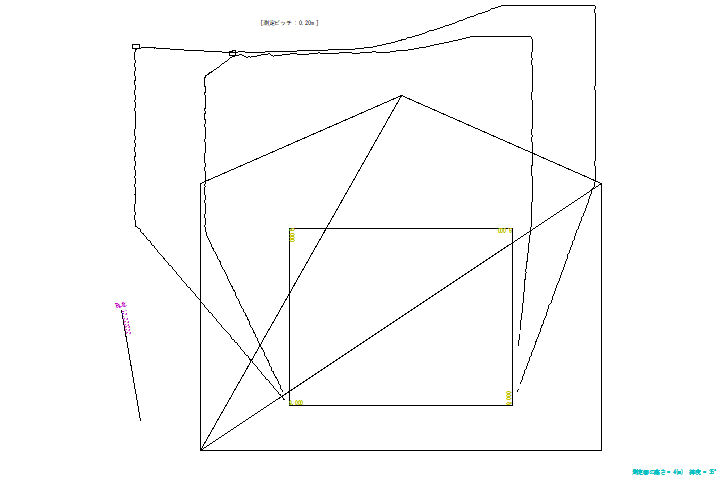

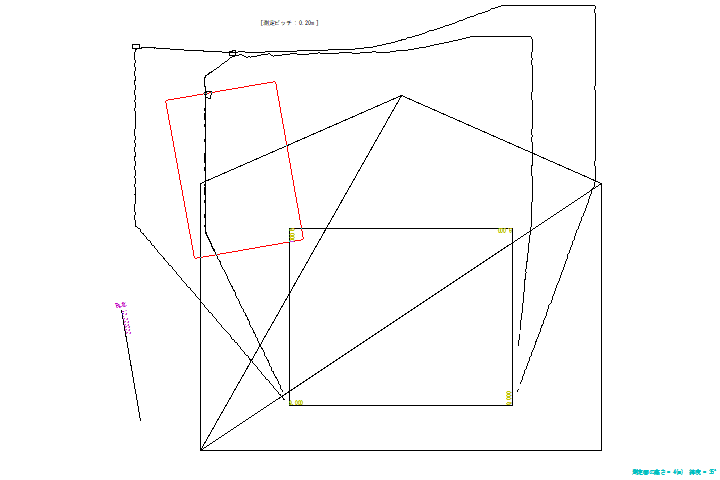

等時間日影図は、決めた時間（たとえば3時間）以上、影になる範囲を線で結んだ図です。指定点の日影時間は、指示した点が何時から何時まで影になるかを計算した結果です。

高さは平面図の建物に設定します。立面図から日影図は作図できません。

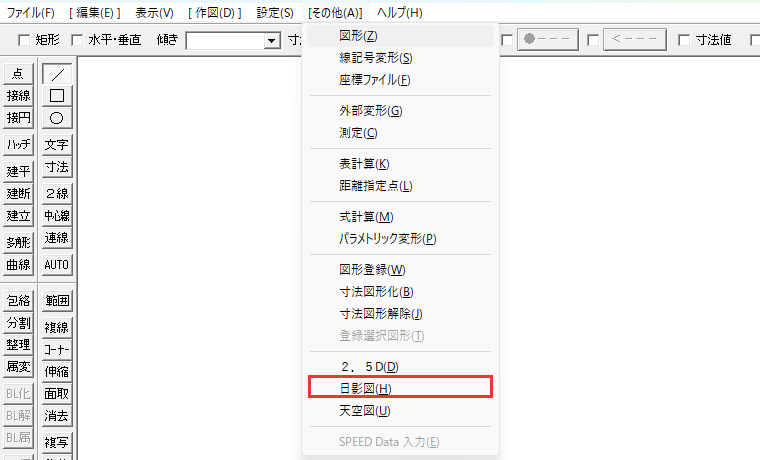

起動は、メニューバーのその他にある日影図からです。

起動すると、作図ウィンドウの上のコントロールバー（選んだコマンドの設定を出す帯）に、次のボタンと欄が並びます。

ボタン・欄	働き
日影図・等時間・指定点	時刻ごとの日影図・等時間日影図・指定点の日影時間を作図する
確認	設定した高さを立体（アイソメ図）で確かめる
真北	真北の線を指示して、北の向きを設定する
高さ(m)	建物に与える高さ。単位は m で、初めは10
壁面	壁面の日影を計算するときに、壁の線を指示する（この記事では使わない）
測定高・緯度・季節	影を測る面の高さ・場所の緯度・季節。初めは4・36・冬至
9～15時	チェックを入れると、測る時間帯が8〜16時から9〜15時になる
書	測定条件を文字で図面に書く

建物の高さと真北を設定する

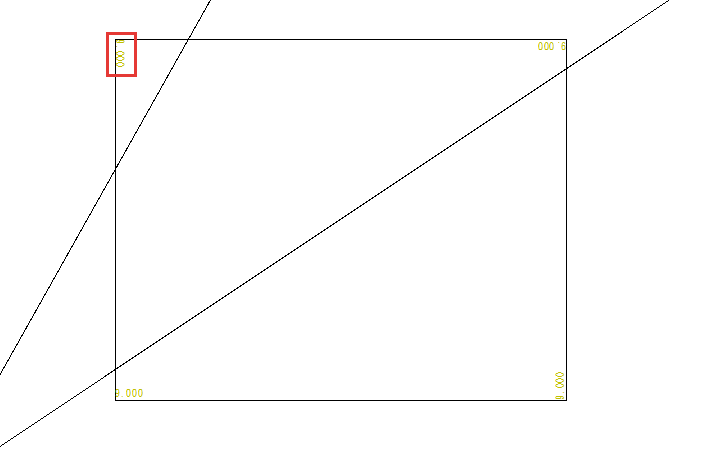

高さ9を設定した — 建物の4つの角に付いた高さ「9.000」（赤い枠は左上の角）。斜めの線は敷地の線

日影図の元になるのは、建物の角の高さと真北の向きです。始める前に、建物の平面図と真北の線（北の向きに引いた線）を作図しておきます。

この記事の例は、五角形の敷地の中の10m×8mの建物に高さ9mを与え、敷地の左の外に引いた線を真北の線にする場合です。建物はレイヤ1、真北の線はレイヤ2に作図してあります。

日影図を起動する

メニューバーのその他から日影図を選びます。

高さの欄に9と入れる

コントロールバーの高さ(m)の欄に「9」と入れます。

書込レイヤを建物のレイヤにする

書込レイヤを、建物を作図したレイヤ（この例はレイヤ1）にします。建物と別のレイヤのままでは、角の近くを左クリックしても高さが付きません。

建物の辺を角の近くで左クリックする

建物の辺を、角の近くで左クリックすると、その角に「9.000」の文字が付きます。角に接する2本の辺のどちらをクリックしても、同じ角に付きます。

残りの3つの角も、同じく左クリックしてください。

高さが付いた角を右クリックすると、その高さが欄に入ります。左ダブルクリックすると、その角の高さが消えます。

真北を押す

コントロールバーの真北を押します。

真北の線を北の端の近くで左クリックする

真北の線を、北の端の近くで左クリックすると、線に沿って「真北 10.000000」の文字が付きます。

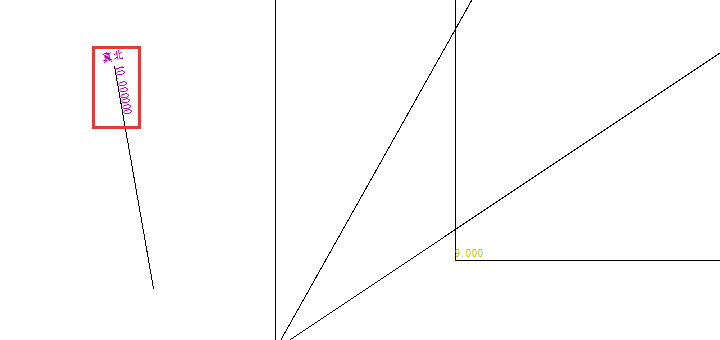

真北を設定した — 真北の線に付いた「真北 10.000000」の文字（赤い枠）

真北の角度は、画面の真上が0°で、左回りがプラスです。この例の線の傾きは、真上から左へ10°です。

真北の線を左クリックすると角度は 10.000000 のような小数の度で、右クリックすると度分秒で付きます。

測定条件を決める

高さと真北が決まったら、次は測定高・緯度・季節の3つです。測定高は影を測る面の高さで、緯度には建物がある場所の緯度を入れます。

この記事の例は、測定高4m・緯度35°・冬至です。

測定高と緯度を入れる

測定高の欄に「4」、緯度の欄に「35」を入れます。緯度は25°〜46°の範囲で入れます。

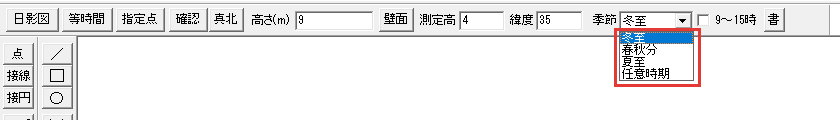

季節を選ぶ

季節の欄を押し、出てくるリストから冬至を選びます。リストには冬至・春秋分・夏至・任意時期があります。

任意時期を選ぶと、その時期の日赤緯（冬至は-23.45°、夏至は23.45°）を入れる窓が出ます。測る時間帯を9〜15時にするときは、次の書の前に9～15時にチェックを入れてください。

書で条件を図面に書く

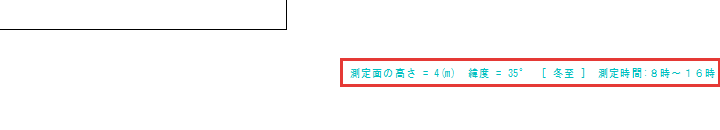

書を押し、条件を書きたい所を左クリックします。クリックした所が文字の左下になるように、「測定面の高さ = 4(m)　緯度 = 35°　[ 冬至 ]　測定時間:8時～16時」の文字が書かれます。

測定高の位置は、確認を押すと立体（アイソメ図）で確かめられます。建物の側面の点線が測定高の位置、左上の丸い印が真北の向きです。

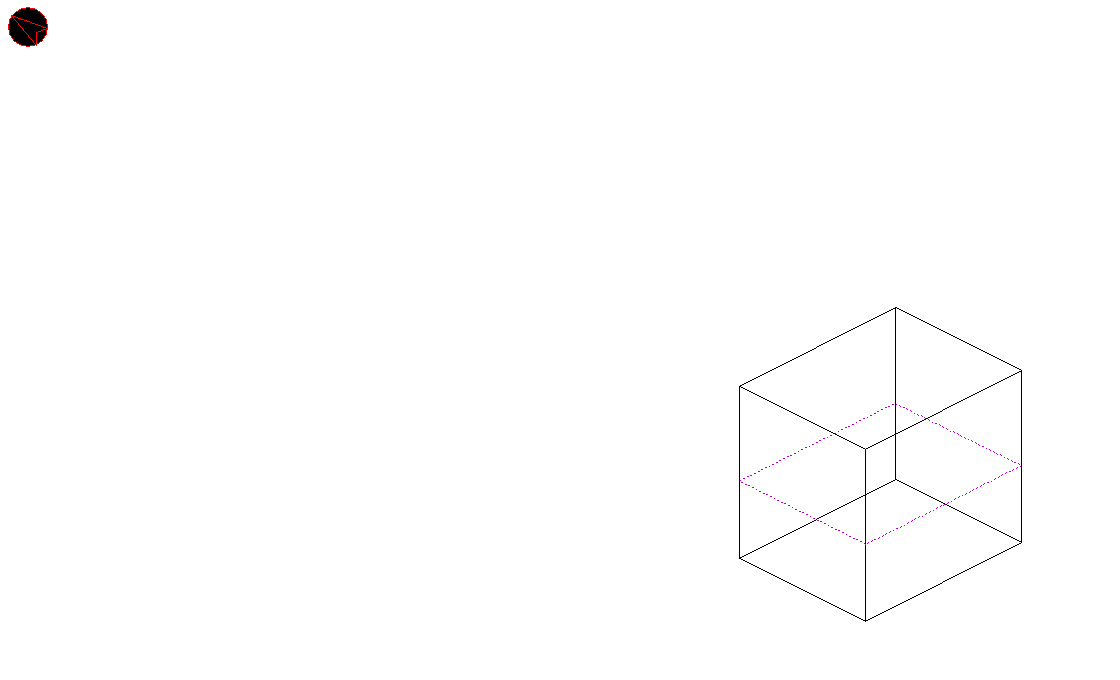

確認のアイソメ図 — 確認で表示した建物。側面のピンクの点線が測定高、左上の丸い印が真北の向き

確かめ終わったら、コントロールバーの左端の<<で高さを設定する画面に戻ります。

時刻ごとの日影図を作図する

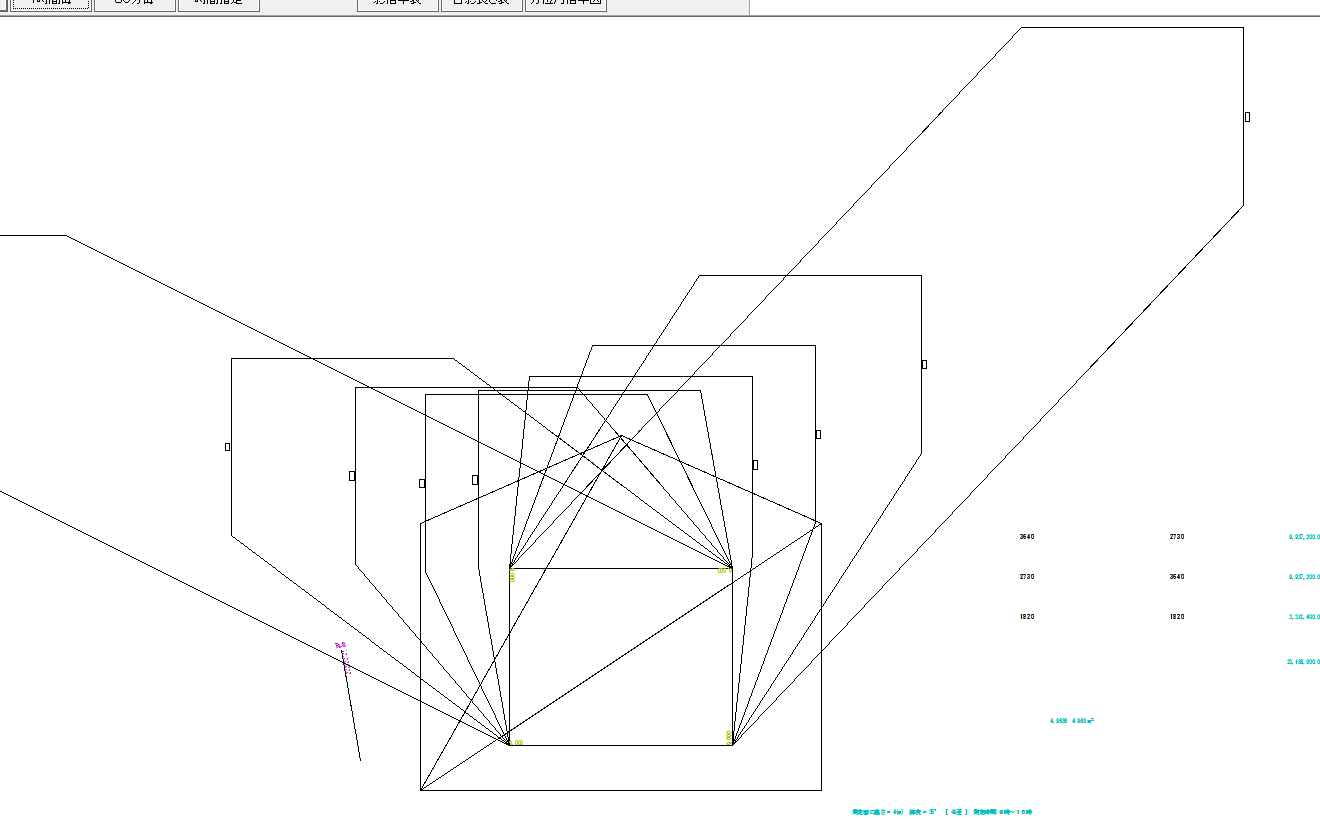

1時間毎の日影図 — 8時〜16時の1時間ごとの日影図。建物の角から伸びる線が、時刻ごとの影の形

時刻ごとの日影図を作図するのは、日影図のボタンを押したあとに出る、時間の間隔のボタンです。作図される影の線は、今の書込レイヤと線色になります。

日影図のボタンを押す

コントロールバーの日影図のボタンを押します。コントロールバーが１時間毎・３０分毎・時間指定などのボタンに替わります。

１時間毎を押す

１時間毎を押すと、8時から16時までの1時間ごとの日影図が、実線で作図されます。

３０分毎では、ちょうどの時刻（8時・9時…）の日影図が実線、30分の時刻の日影図が点線で作図されます。時間指定では、時刻を十進の数（8時半は「8.5」）で入れて、その時刻だけを作図できます。

同じコントロールバーにある、建物の高さから影の長さを読み取るための表と図を作図するボタンは、次の3つです。

ボタン	作図するもの

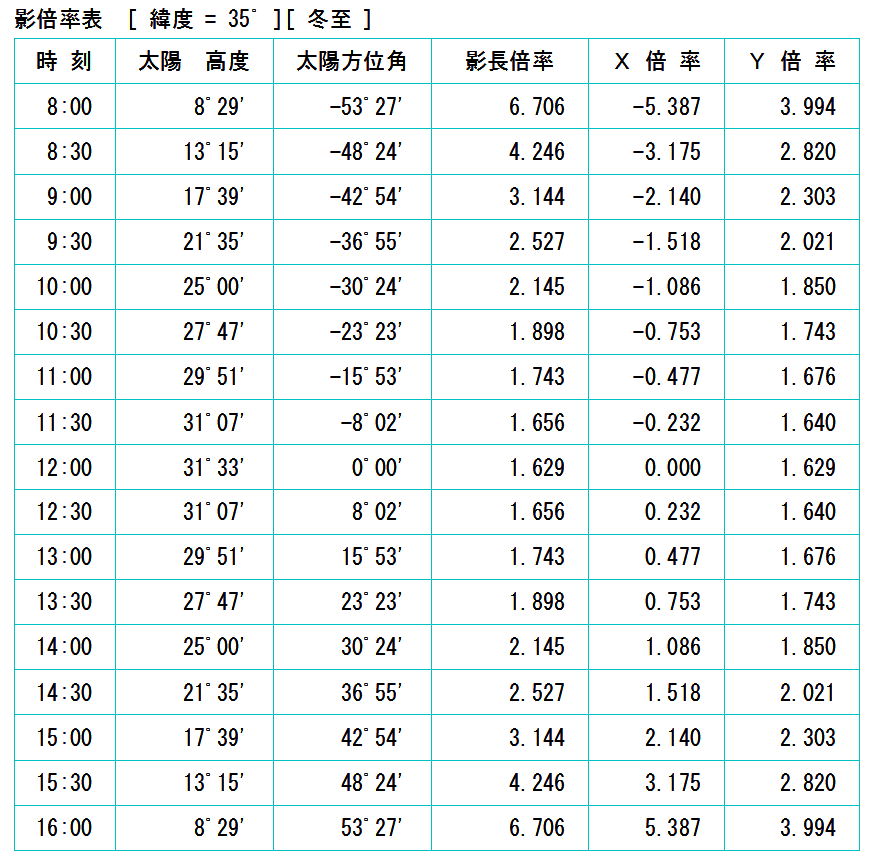

影倍率表	30分ごとの太陽の高度・方位角と、高さに対する影の長さの倍率の表

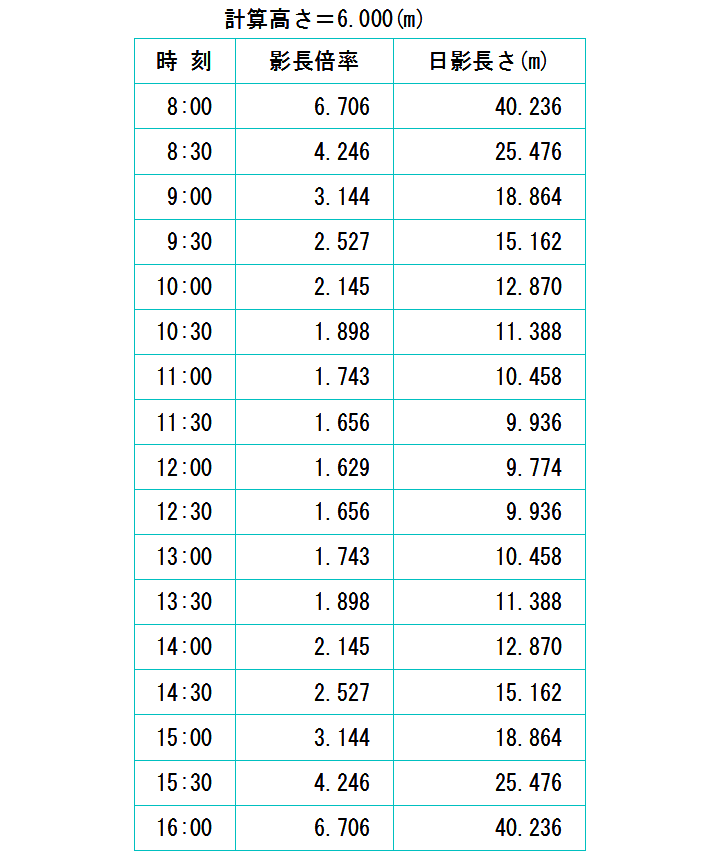

日影長さ表	窓に入れた高さから測定面の高さを引き、その高さで30分ごとの影の長さを計算した表

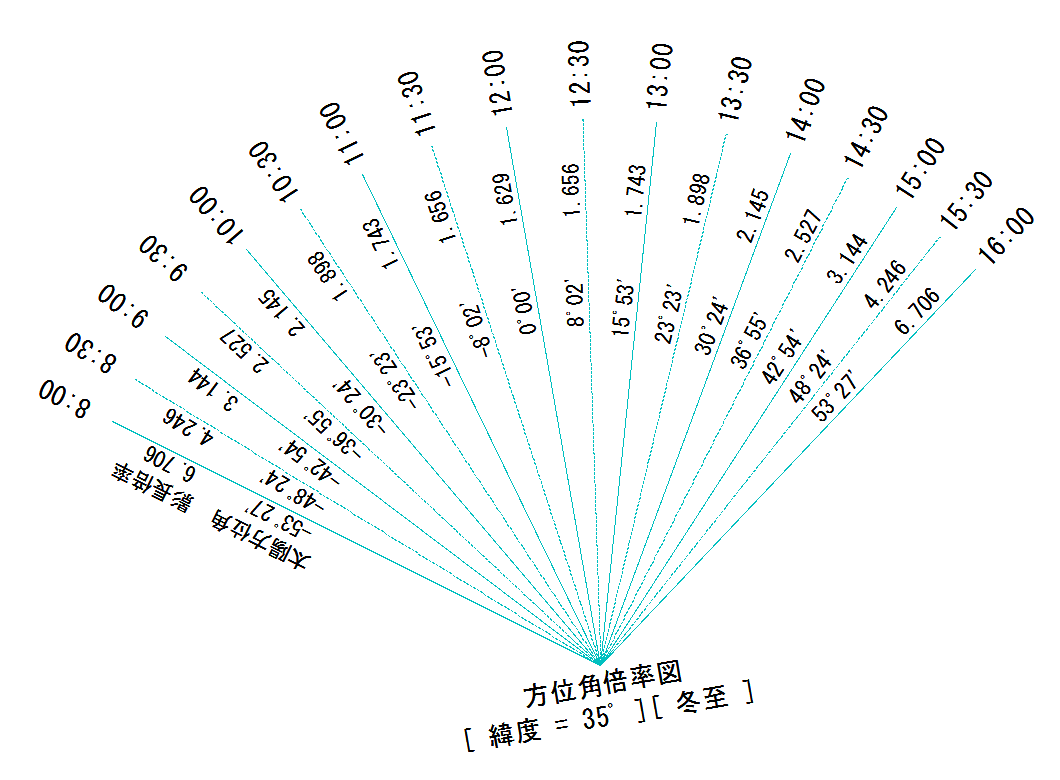

方位角倍率図	30分ごとの影の向きと倍率を、扇の形にまとめた図
