Jw_cadの線コマンドの応用｜矢印・実点・垂直線

Jw_cadで、線の先に矢印を付けるには？
既にある線に垂直な線が引けない…
線の端に点を付ける方法を知りたい

2次元CADのJw_cad（ジェイダブリューキャド）の線コマンドは、始点と終点をクリックして線を引くコマンドです。矢印や点も、線コマンドを選んだまま、線と一緒に描けます。

しかし、矢印や点を付けるチェックは、初めの状態では外れています。既にある線に垂直な線も、マウスの右ボタンのドラッグを知らないと引けません。

この記事では、線の端に矢印と実点を付ける手順と、既にある線に垂直な線を引く手順を解説します。矢印や実点を始点・終点・両端のどれに付けるかの切り替え方も分かります。

画面：Jw_cad Version 10.03.6（Windows 11）

矢印・実点・垂直線とは

矢印・実点・垂直線の3つは、どれも線コマンドを選んだまま描けます。線コマンドは、左のツールバーの／を押して選ぶ、線を引くコマンドです。

矢印は、線の端に付ける「＜」の形の印です。実点は、線の端に付ける点で、図面に印刷されます。

垂直線は、既にある線に対して直角に交わる線です。矢印と実点はコントロールバーのチェックで描き、垂直線はマウスの右ボタンのドラッグで引きます。

線の端に矢印を付ける

矢印は、コントロールバーの＜－－－の左にチェックを入れて線を引くと、線と同時に描かれます。初めの状態では、矢印は線の始点（先に左クリックした点）に付きます。

＜－－－の左にチェックを入れる

線コマンドを選び、コントロールバーの＜－－－の左の四角を押して、チェックを入れます。

始点と終点を左クリックする

画面の中央の、線や図形を描く白い所（作図ウィンドウ）で、矢印を付けたい側を先に左クリックしてください。続けて終点を左クリックすると、線が引けます。

矢印を確かめる

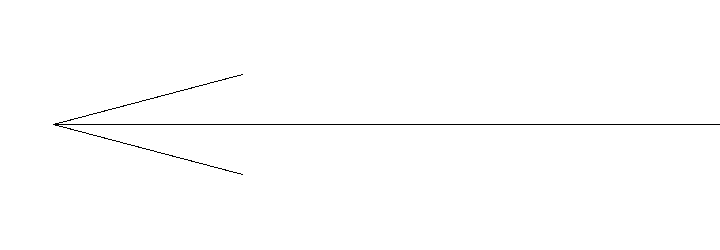

線の始点に、2本の短い線でできた矢印が付きました。

線の端に実点を付ける

実点も、矢印と同じくコントロールバーのチェックで、線と同時に描きます。矢印と違うのは、画面を拡大しても、表示の大きさが変わらないことです。

矢印を外し、●－－－にチェックを入れる

前の節で入れた＜－－－のチェックを、押して外します。続けて●－－－の左の四角を押して、チェックを入れてください。

線を引いて実点を確かめる

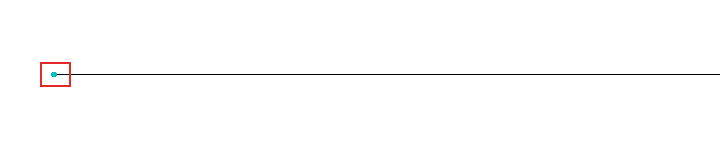

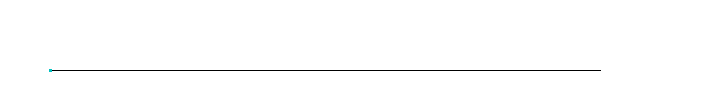

始点と終点を左クリックして、線を引きます。始点に付いた実点は、塗りつぶした小さな点です。

矢印や実点を付ける端を切り替える

矢印や実点を付ける端は、チェックの右の●－－－や＜－－－の表示を押して切り替えます。この表示は、押せるボタンです。

チェックを入れたまま●－－－を押すたびに、表示は「－－－●」（終点）、「●－－●」（両端）、「●－－－」（始点）の順に変わります。矢印の＜－－－も、同じく終点・両端・始点の順です。

ボタンを押して付ける端を選ぶ

●－－－のボタンを押し、付けたい端の表示になるまで押してください。両端に付けるなら、「●－－●」になるまで2回押します。

線を引いて確かめる

始点と終点を左クリックして線を引くと、選んだ端に実点が付きます。

既にある線に垂直な線を引く

既にある線に垂直な線は、その線の上で右ボタンを押したまま、画面の真上へドラッグして引きます。ドラッグは、ボタンを押したままマウスを動かす操作です。

線の上から右ボタンで真上へドラッグする

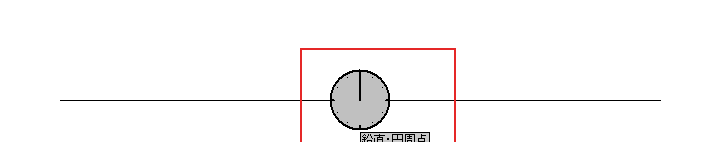

線コマンドを選んだまま、既にある線の上で右ボタンを押し、押したまま画面の真上（時計の0時の向き）へ少し動かします。時計の形の表示が出て、その下に「鉛直・円周点」と出ます。

ボタンを放して仮の線を見る

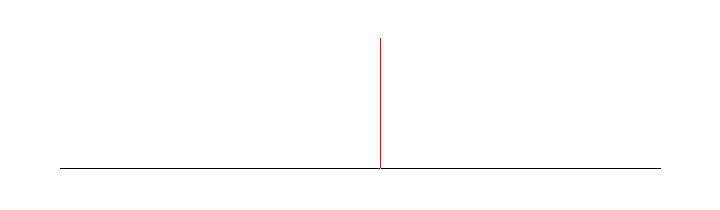

右ボタンを放すと、ドラッグを始めた所から、線に垂直な赤い仮の線が出ます。仮の線は、終点が決まる前にカーソルまで出る線です。

横の線から引いた場合は、画面のいちばん下のステータスバーに、角度が [ 90.000° ] と出ます。

終点を左クリックする

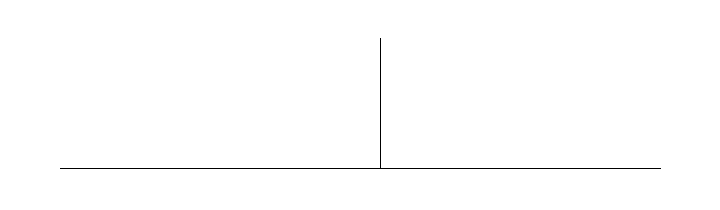

線の終点にしたい所を左クリックすると、垂直な線が引けます。

既にある線が斜めでも、ドラッグする向きは画面の真上のままです。出る仮の線は、その線に直角な向きです。

矢印の長さと角度・実点の色を決める設定

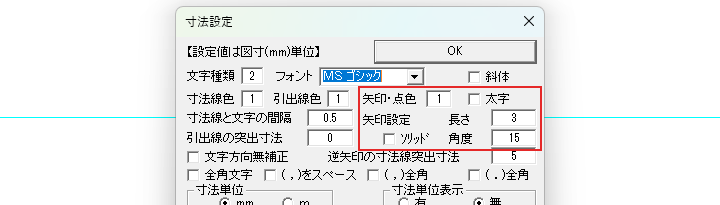

線に付ける矢印の長さと角度、矢印と実点の色は、寸法設定のダイアログで決まります。このダイアログを開くには、メニューバーの設定を押し、寸法設定を選んでください。

ダイアログの矢印・点色の欄が、矢印と実点の色を決めます。矢印設定の長さと角度の欄は、矢印の形の値です。

寸法の線や文字の設定も、同じダイアログに並んでいます。

チェックで矢印と実点を、右ボタンのドラッグで垂直線を描こう

矢印と実点は線コマンドのコントロールバーのチェックで描き、垂直線は右ボタンのドラッグで引きます。この記事で解説したことは、次の5つです。

＜－－－の左にチェックを入れると、線と同時に矢印が描かれる
●－－－の左にチェックを入れると、線と同時に実点が描かれる
付ける端は、●－－－や＜－－－のボタンを押すたびに終点・両端・始点の順に切り替わる
既にある線の上で右ボタンを押して画面の真上へドラッグすると、その線に垂直な線が引ける
矢印の長さと角度、矢印と実点の色は、寸法設定のダイアログで決まる

次に線を引くときは、チェックを入れて矢印を付けるか、右ボタンのドラッグで垂直な線を引いてみてください。
