Jw_cadの線種と線属性｜実線・破線・一点鎖線・二点鎖線
- Jw_cadで、線種を変えるには？
- 点線が印刷されない…
- 線種の設定のおすすめを知りたい
2次元CADのJw_cad（ジェイダブリューキャド）の図面では、通り芯は一点鎖線、隠れた梁は破線のように、描く物によって線の種類を変えます。
しかし、線種をどこで選ぶのかが分からないと、全部の線が実線のままです。点線で引いたつもりの線が、印刷すると消えていることもあります。
この記事で解説するのは、線属性のダイアログで線種を選んで線を引く手順と、線種の使い分けです。基本設定の線種タブの見方と、点線が印刷されないときの原因（補助線種）も分かります。
画面：Jw_cad Version 10.03.6（Windows 11）線種と線属性とは
線種は、実線・破線・一点鎖線・二点鎖線のような、線の種類のことです。線属性は、線色と線種の組です。
これから引く線の線属性は、線属性のダイアログで選びます。Jw_cadの画面では、製図で破線と呼ぶ線を「点線」と表記します。
| 線種 | 画面の表記 | 製図の呼び方 |
|---|---|---|
| 線種1 | 実線 | 実線 |
| 線種2〜4 | 点線1〜3 | 破線 |
| 線種5・6 | 一点鎖1・2 | 一点鎖線 |
| 線種7・8 | 二点鎖1・2 | 二点鎖線 |
| 補助線種 | 補助線種 | （印刷されない線） |
同じ種類で番号が違う線の違いは、線分の長さと間隔です。一点鎖1 と 2 なら、2 のほうが線分が長く、間隔も広い線です。
線の太さは線種では変わらず、線色で決まります。線色と太さは、「Jw_cadの線色と線幅」（準備中）で取り上げます。
線属性のダイアログを開く
線属性のダイアログは、メニューバーの設定から線属性を選ぶと開きます。

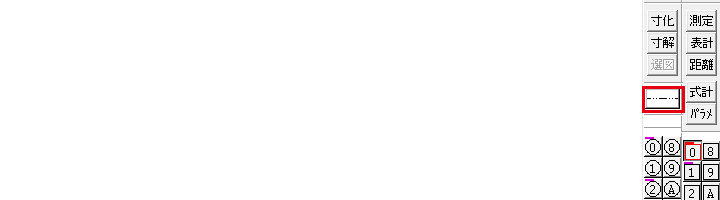

画面の右のツールバーにある線属性のボタン（いま選んでいる線の絵が出ているボタン）を押しても開きます。ボタンの見え方は、この記事の最後の画像のとおりです。
マウスのホイールボタンのクリックでも開きます。
これは、メニューバーの設定から基本設定で開くダイアログの一般(2)タブで、「ホイールボタンクリックで線色線種選択」にチェックが入っているときの働きです（初期の設定では入っています）。

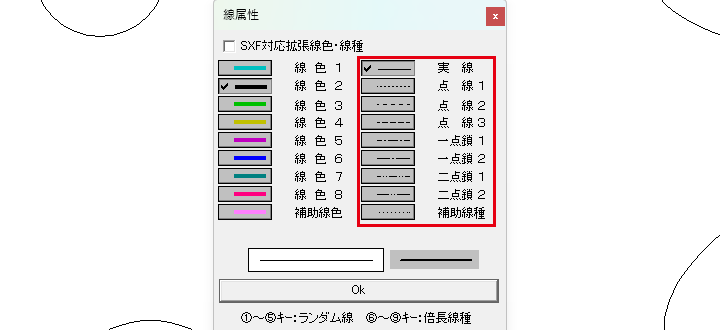

線属性のダイアログの項目
線属性のダイアログでは、線色と線種のボタンを1つずつ押して、Okで閉じます。チェックの無い初期の画面の項目と、チェックを入れると替わる所は、次の表のとおりです。
| 項目 | 働き |
|---|---|

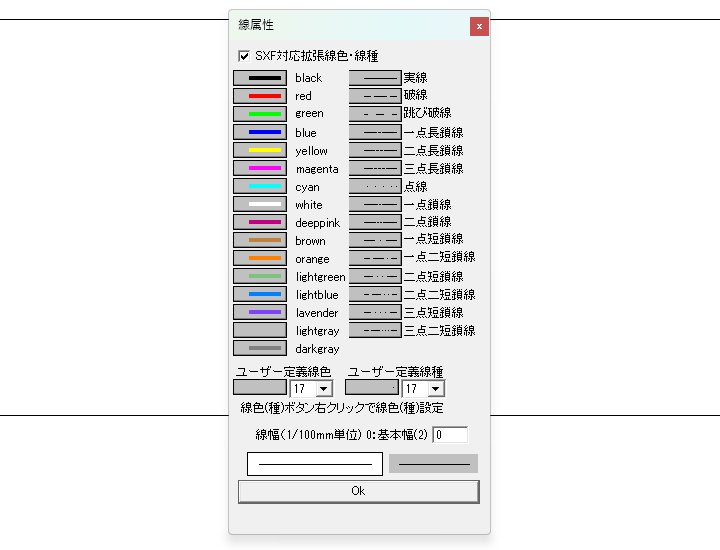

| SXF対応拡張線色・線種 | チェックを入れると、SXF の線色（black など）と線種（実線・破線など）の一覧に替わる |
| 線色1〜8・補助線色 | 線の色を選ぶ |
| 実線〜二点鎖2・補助線種 | 線種を選ぶ |
| 左下の欄 | 選んでいる線種の見本が出る |
| Ok | 選んだ線色と線種で閉じる |
| ①〜⑤キー：ランダム線 ⑥〜⑨キー：倍長線種 | ダイアログのいちばん下に出る、数字キーで選べる線の案内 |
| ユーザー定義線色・ユーザー定義線種・線幅（チェックを入れたときだけ） | SXF の線色と線種を自分で決める欄と、線幅を 1/100mm 単位で入れる欄 |
SXF の線色と線種は、公共工事の CAD データで使う決まりです。その一覧は、Jw_cadのSFC形式とSXF｜公共工事のCADデータの読み込みと線色・線種で解説しています。
線種を選んで線を引く
線種は、線を引く前に線属性のダイアログで選びます。選んだ線種が、このあとに引く線の線種です。
線属性の

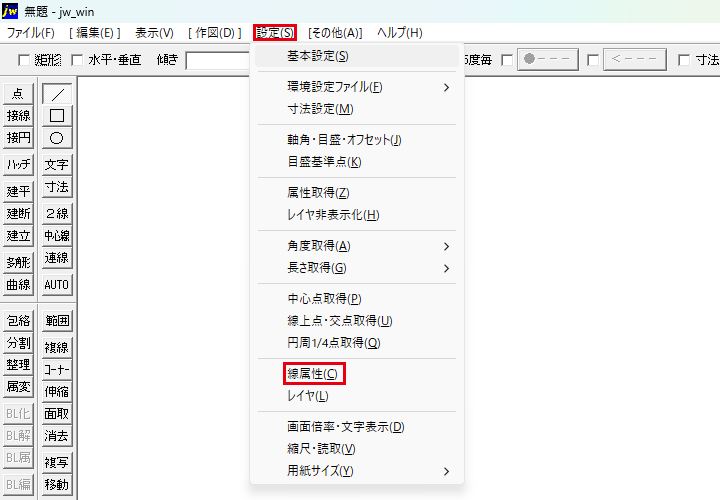

メニューバーの設定から線属性を選びます。
線種の

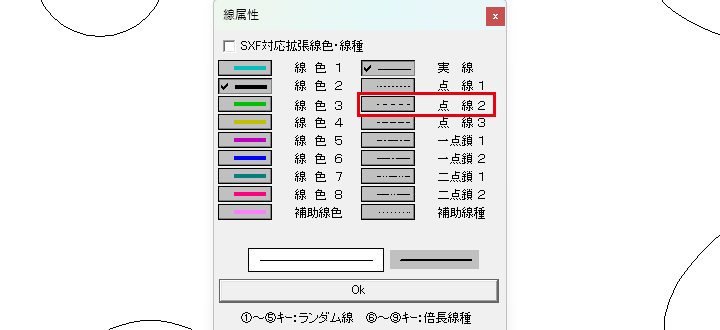

右の列の点線2のボタンを押して、Okを押します。
線を
線のコマンドで、線を引きます。ここでは寸法の欄に「7280」と入れて、長さ 7280mm の線を引きました。

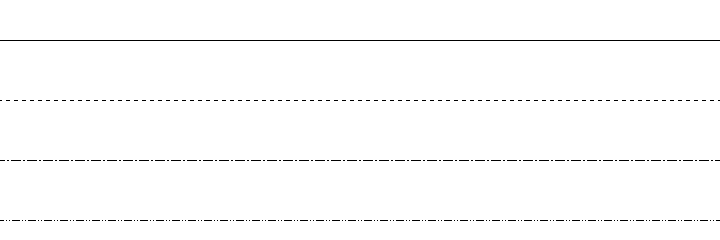

同じように、実線・一点鎖1・二点鎖1 を選んで1本ずつ引くと、4本の線の違いを見比べられます。引いた4本は、次の節の画像のとおりです。
引いたあとの線の線種は、属性変更で変えます。左のツールバーの属変で線を左クリックすると、その線がいま選んでいる線色と線種に変わります。
くわしい手順は、「Jw_cadの属性変更」（準備中）で取り上げる予定です。
線種の使い分け
線種は、描く物が見えているか、隠れているか、中心や基準か、実在しないかで選びます。建築の図面での使い分けの一例は、次の表のとおりです。
| 線種 | 画面の表記 | 描く物の例 |
|---|---|---|
| 実線 | 実線 | 見えている物（壁・柱・建具・寸法線） |
| 破線 | 点線1〜3 | 隠れている物（上の階の梁・天井裏の配管） |
| 一点鎖線 | 一点鎖1・2 | 中心や基準（通り芯・中心線） |
| 二点鎖線 | 二点鎖1・2 | 実在しない物（敷地境界） |
迷ったときは、まず見えているかを考え、見えていれば実線にします。見えていない物があって隠れていれば破線です。
中心や基準を描くときは、一点鎖線にします。敷地境界のように、地面に線として在るわけではない境界は二点鎖線です。
通り芯の線属性は、たとえば線色8 の一点鎖1 です。

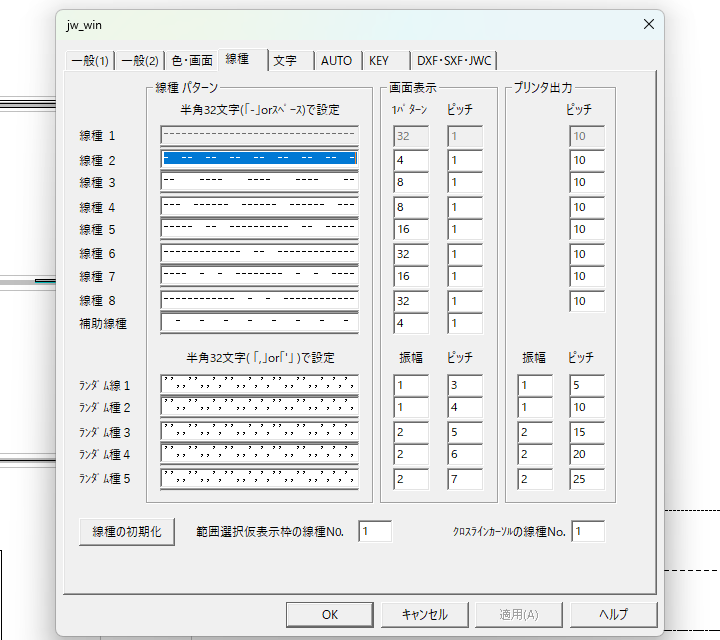

基本設定の線種タブ
線種タブでは、線種1〜8 と補助線種の、線分と間隔の並び方を決めます。メニューバーの設定から基本設定を選び、線種のタブを開きます。
| 項目 | 働き | 初期の値 |
|---|---|---|
| 線種パターン | 線種1〜8・補助線種の並びを、半角の「-」（描く所）とスペース（描かない所）の32文字で決める | 線種ごとの並び |
| 画面表示の 1パターン | 並びが何ドットごとに繰り返すか（線種パターンが繰り返される最小のドット数） | 32・4・8・8・16・32・16・32・4（線種1〜8・補助線種） |
| 画面表示のピッチ | 線種パターンの1文字を画面に描くときのドット数 | 1 |
| プリンタ出力のピッチ | 線種パターンの1文字を印刷するときのドット数。補助線種の行には欄が無い | 10 |
| ランダム線1〜5 | 上下に揺れる線の並びを、半角の「,」と「‘」の32文字と、振幅とピッチで決める | 線ごとの値 |
| 線種の初期化 | 変えた線種の設定を、初期に戻す | |
| 範囲選択仮表示枠の線種No. | 範囲選択で出る枠の線種を、番号で決める | 1 |
| クロスラインカーソルの線種No. | 十字の線のカーソルを使うときの線種を、番号で決める | 1 |
ふだんは初期の設定のままで構いません。変えることがあるのは、点線の間隔を決めるプリンタ出力のピッチです。
変えたあとで元に戻すときは、線種の初期化を押してください。
点線がうまく印刷されないとき
点線が思いどおりに印刷されないときは、次の2つに分けて見ます。
- 点線に見えるのに印刷されない
- 点線の間隔を変えたい
点線に見えるのに印刷されない

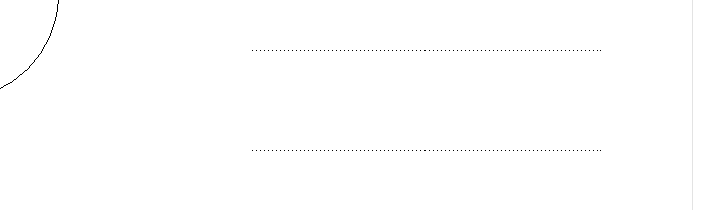

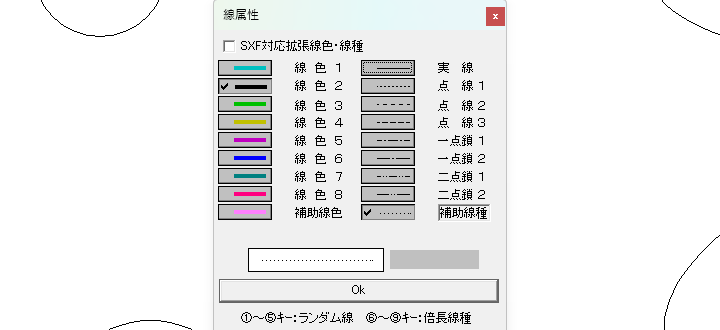

画面では点線なのに印刷されないときは、まず補助線種で引いていないかを確かめます。補助線種は、画面には出ても、印刷はされません。
印刷したい破線は、線属性のダイアログで点線1〜点線3を選んで引きます。補助線種は、位置を出すための下書きの線に使います。
補助線種でないときは、印刷の設定をJw_cad印刷・PDF出力の完全手順｜用紙設定からPDF変換までで確かめてください。
点線の間隔を変えたい
点線の間隔は、基本設定の線種タブのピッチで決まります。印刷の間隔はプリンタ出力のピッチ、画面の間隔は画面表示のピッチです。
ピッチは線種パターンの1文字を描くときのドット数なので、数を大きくすると線分も間隔も長くなります。ただし、間隔を少し変えたいだけなら、ピッチを変える前に点線1〜3 から近いものを選んでみてください。
線を引く前に、描く物に合う線種を線属性で選ぼう
この記事で解説したことは、次の5つです。
- 線種は線種1〜8 と補助線種の9つで、画面の表記は実線・点線1〜3・一点鎖1〜2・二点鎖1〜2・補助線種
- 線種は、線を引く前に線属性のダイアログで選ぶ
- 実線は見えている物、破線は隠れている物、一点鎖線は中心や基準、二点鎖線は実在しない物に使う
- 補助線種は画面では点線に見えるが、印刷されない
- 点線の並びと間隔は、基本設定の線種タブで変えられる
まずは線属性で一点鎖1を選び、通り芯を1本引いてみてください。
