Jw_cadのレイヤの一括操作｜表示のリセット・別レイヤへの移動

Jw_cadで、描いた線を別のレイヤーに移すには？
どのレイヤーが表示されているのか分からなくなった…
レイヤグループを移動する方法を知りたい

2次元CADのJw_cad（ジェイダブリューキャド）で作図していると、レイヤの表示を何度も切り替えるうちに、どれが表示なのか分からなくなることがあります。

書込レイヤを替え忘れて、壁の線を通り芯のレイヤに描いてしまうこともあるでしょう。そのたびに線を消して描き直していては、時間がかかります。

この記事で解説するのは、全部のレイヤを一度に表示に戻す方法と、いくつものレイヤの表示をまとめて切り替える方法です。描いた線を描き直さずに、別のレイヤやレイヤグループへ移す手順も分かります。

画面：Jw_cad Version 10.03.6（Windows 11）

レイヤの一括操作とは

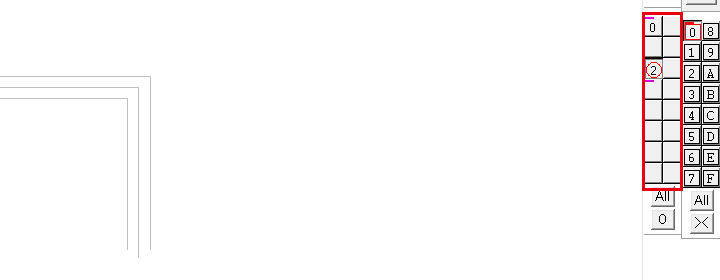

表示がばらばらになったレイヤバー — レイヤバー（赤い枠）。レイヤ0 は表示のみ（丸の無い番号）、2 は書込レイヤ（赤い丸）、ほかは非表示（空）になっている

レイヤの一括操作は、いくつものレイヤの表示を一度に切り替えたり、描いた図形を描き直さずに別のレイヤやグループへ移したりする操作です。

レイヤバーのボタンは、丸付きの番号が表示、丸の無い番号が表示のみ、空のボタンが非表示です。

表示の切り替えにはレイヤバーのAllとレイヤ設定のダイアログを、図形を移すときは左のツールバーの属変と、範囲選択のあとの属性変更を使います。

全部のレイヤを表示に戻す

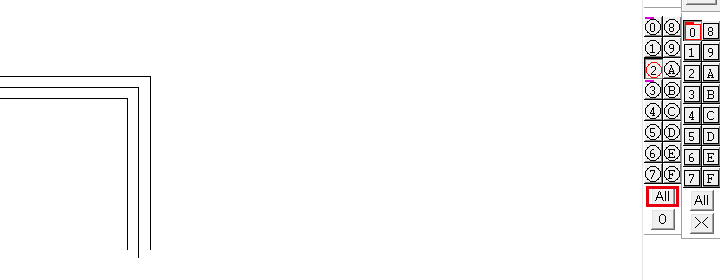

All を右クリックしたあとのレイヤバー — レイヤバーのAll（赤い枠）を右クリックしたあと。0〜F のどのボタンも丸付きの番号（表示）に戻った

全部のレイヤを表示に戻すには、レイヤバーのAllを右クリックします。非表示や表示のみのレイヤが混ざっていても、1回で 0〜F のレイヤが全部表示になります。

Allの左クリックは、書込レイヤ以外を全部非表示にし、続けて押すたびに表示のみ、表示の順に切り替える操作です。全部を表示に戻すときは、右クリックを使ってください。

レイヤバーの右にある、四角いボタンの列はレイヤグループバーです。そのAllも、右クリックすると全部のグループが表示に戻るボタンです。

レイヤ設定のダイアログでまとめて切り替える

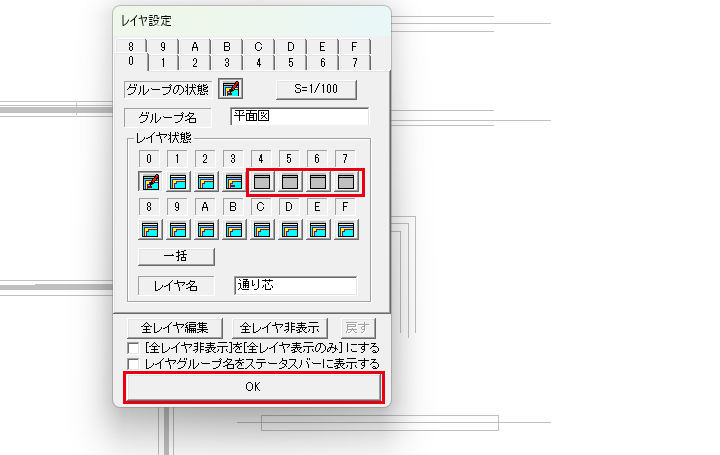

レイヤ設定で 4〜7 を非表示にした所 — 「レイヤ設定」で、レイヤ 4〜7 の状態のボタンを非表示にした所（上の赤い枠）。下の赤い枠がOK。この画面の書込レイヤは0

3つ以上のレイヤの表示を変えるときは、レイヤ設定のダイアログでレイヤ状態のボタンを続けて押し、OKで確定します。1つか2つなら、レイヤバーのボタンを左クリックするほうが早く済みます。

レイヤ設定を開く

メニューバーの設定からレイヤを選びます。

状態のボタンを続けて押す

レイヤ状態の 4・5・6・7 のボタンを1回ずつ押して、非表示（灰色の絵）にします。ダイアログを開いている間は、レイヤバーはまだ変わりません。

OK を押す

OKを押すと、ダイアログが閉じて、レイヤバーの 4〜7 が非表示になります。

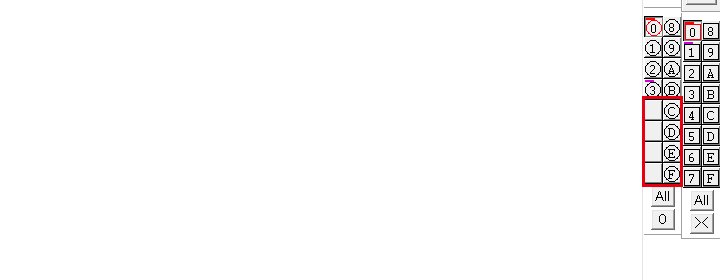

OK のあとのレイヤバー — OKを押したあとのレイヤバー。4〜7 のボタンが空になった（赤い枠）

図形を別のレイヤへ移す

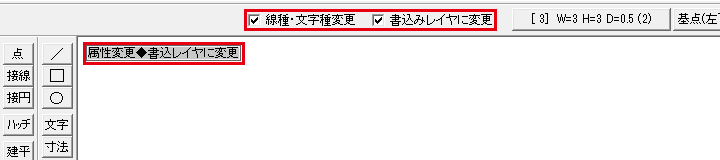

属変のコントロールバーの「線種・文字種変更」「書込みレイヤに変更」（上の赤い枠）と、線を押したあとに左上に出た「属性変更◆書込レイヤに変更」（下の赤い枠）

図形を別のレイヤへ移すときは、移す先のレイヤを書込レイヤにしてから、図形のレイヤを書込レイヤに変えます。

その前に、Allの右クリックで元のレイヤを表示に戻しておいてください。表示のみや非表示のレイヤの図形は、選べないためです。

ここで使う見本の図面は、通り芯と壁をレイヤ0 に、建具をレイヤ3 に描いてあります。壁の線を、壁を描くレイヤ2 へ移します。

移し方は、次の2つです。

1本ずつ移す
まとめて移す

1本ずつ移す

線を1本ずつ移すときは、左のツールバーの属変で、線を左クリックします。

移す先のレイヤを書込レイヤにする

レイヤバーで、移す先のレイヤのボタンを右クリックします。ここでは壁を描くレイヤ2 を書込レイヤにしました。

属変を選んでチェックを確かめる

左のツールバーの属変を押し、コントロールバーの「書込みレイヤに変更」にチェックが入っているのを確かめます。初期の設定では、チェックは初めから入った状態です。

「線種・文字種変更」にもチェックが入っていると、線色と線種も、そのときの書込線属性に変わります。レイヤだけを移すときは、「線種・文字種変更」のチェックを外してください。

移す線を左クリックする

移したい線を左クリックします。画面の左上に「属性変更◆書込レイヤに変更」と出て、その線が書込レイヤ2 へ移ります。

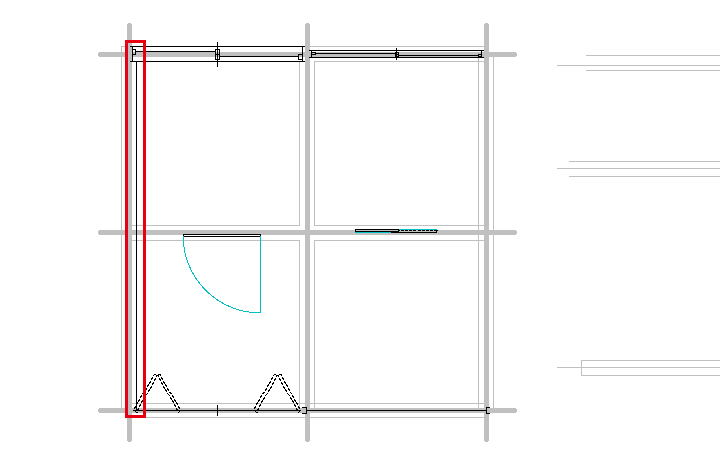

移した壁の線 — 移したあとにレイヤ0 を表示のみにした所。左の壁の内側の線1本（赤い枠）は、レイヤ2 へ移ったので灰色にならない。上と下の黒い線は、レイヤ3 の建具

移ったかを確かめるには、元のレイヤ0 を表示のみにします。移した線は灰色にならず、黒いままです。

まとめて移す

いくつもの線をまとめて移すときは、範囲選択で選んでから、属性変更の「書込【レイヤ】に変更」を使います。属変のチェックの「書込みレイヤに変更」とは、【】の有無と送り仮名が違います。

レイヤ2 を書込レイヤにする

移す先のレイヤ2 のボタンを右クリックして、書込レイヤにします。

範囲選択で囲む

範囲選択で、移したい線を囲んで選びます。選んだ線は、細いピンクの線で表示されます。

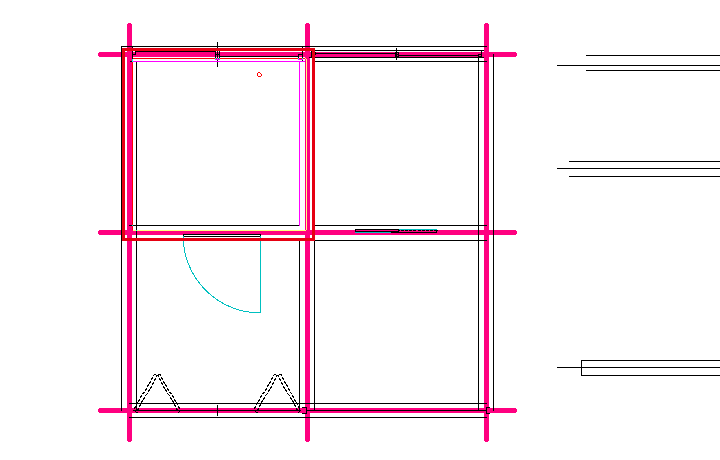

部屋の壁を選んだ所 — 左上の部屋の内側の壁の線を、範囲選択で選んだ所（赤い枠の中の細いピンクの線。太いピンクの線は通り芯）

属性変更を押す

コントロールバーの属性変更を押します。タイトルの無いダイアログが開きます。

書込【レイヤ】に変更にチェックして OK を押す

書込【レイヤ】に変更にチェックを入れて、ダイアログの上のOKを押します。選んだ線が、まとめて書込レイヤへ移ります。

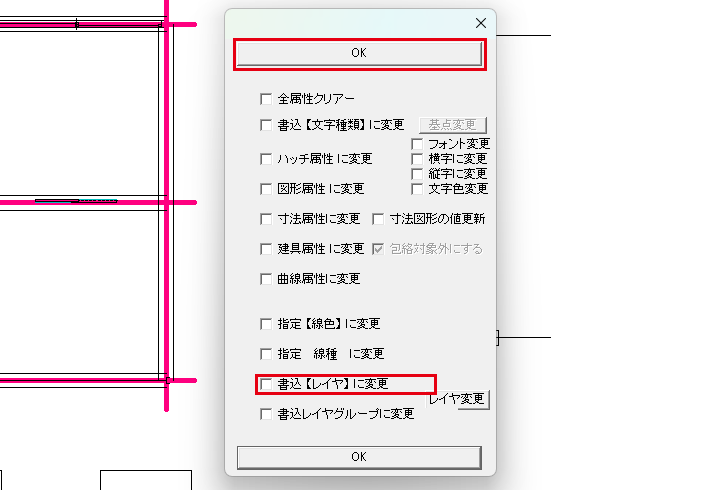

チェックを入れる前の属性変更のダイアログ。書込【レイヤ】に変更（下の赤い枠）と、上のOK（上の赤い枠）

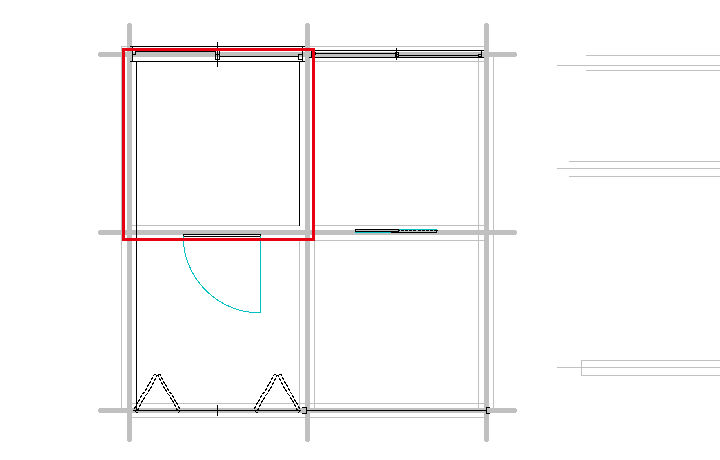

書込レイヤに変更したあと — 移したあとにレイヤ0 を表示のみにした所。移した部屋の壁の線（赤い枠）は、灰色にならず黒いまま

線色や線種もまとめて変えるときのダイアログの項目は、「Jw_cadの属性変更」（準備中）で解説します。

図形を別のレイヤグループへ移す

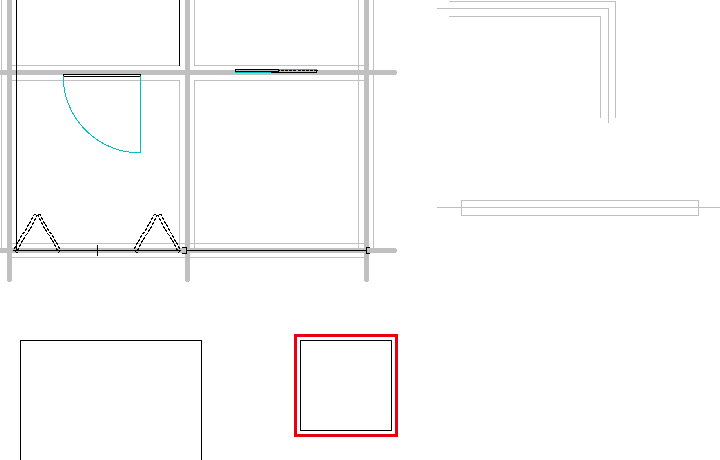

グループ1へ移した正方形 — グループ0 から、1/50 のグループ1 へ移した正方形（赤い枠）。画面で見た大きさは、移す前と同じだった

図形を別のレイヤグループへ移すときは、移す先のグループを書込グループにしてから、属性変更の「書込レイヤグループに変更」を使います。

移す先のグループを書込グループにする

レイヤグループバーで、移す先のグループのボタンを右クリックします。ここでは 1/50 のグループ1 にしました。

範囲選択で選び、属性変更を押す

移したい図形を範囲選択で選び、コントロールバーの属性変更を押します。

書込レイヤグループに変更にチェックして OK を押す

書込レイヤグループに変更にチェックを入れて、上のOKを押すと移ります。縮尺の違うグループへ移すときは、移る前に確認が出ます。

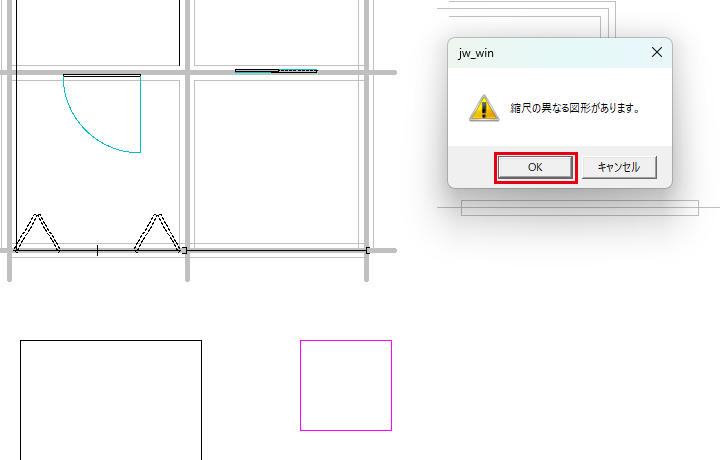

縮尺の異なる図形があります — 1/100 のグループ0 の正方形（細いピンクの線は選んだ印）を、1/50 のグループ1 へ移すときに出た確認。OK（赤い枠）を押すと移った

グループ0（1/100）からグループ1（1/50）へ移した正方形は、画面で見た大きさが変わりませんでした。

図形がうまく移せないとき

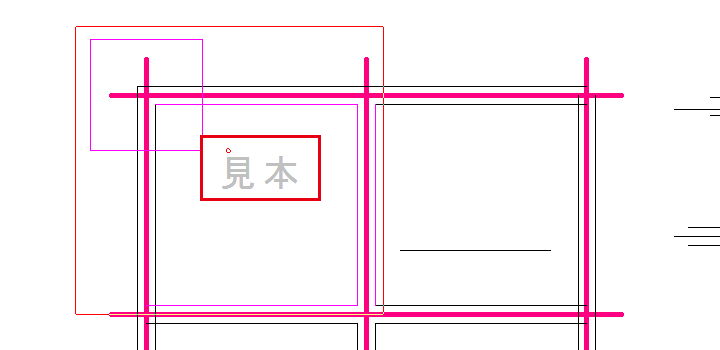

表示のみのレイヤを囲んだ所 — 表示のみのレイヤの文字「見本」（赤い枠）は、範囲選択の枠（外側の薄い赤の大きな枠）で囲んでも選ばれなかった

図形を別のレイヤへ移すときにつまずきやすいのは、次の2つです。

移したい図形が選べない
「縮尺の異なる図形があります。」と出た

移したい図形が選べない

移したい図形が選べないときは、その図形のレイヤが表示のみや非表示になっていないかを確かめます。表示のみのレイヤの図形は灰色で見えますが、範囲選択でも属変でも選べません。

レイヤバーのAllを右クリックして全部のレイヤを表示に戻してから、選び直してください。

「縮尺の異なる図形があります。」と出た

このメッセージは、縮尺の違うグループへ図形を移すときに出る確認です。移す先のグループが合っているかを見てから、OKを押してください。

移す先を間違えたときは、書込グループを元のグループに戻して、同じ手順で移し直します。

表示が分からなくなったら、まず All を右クリックしよう

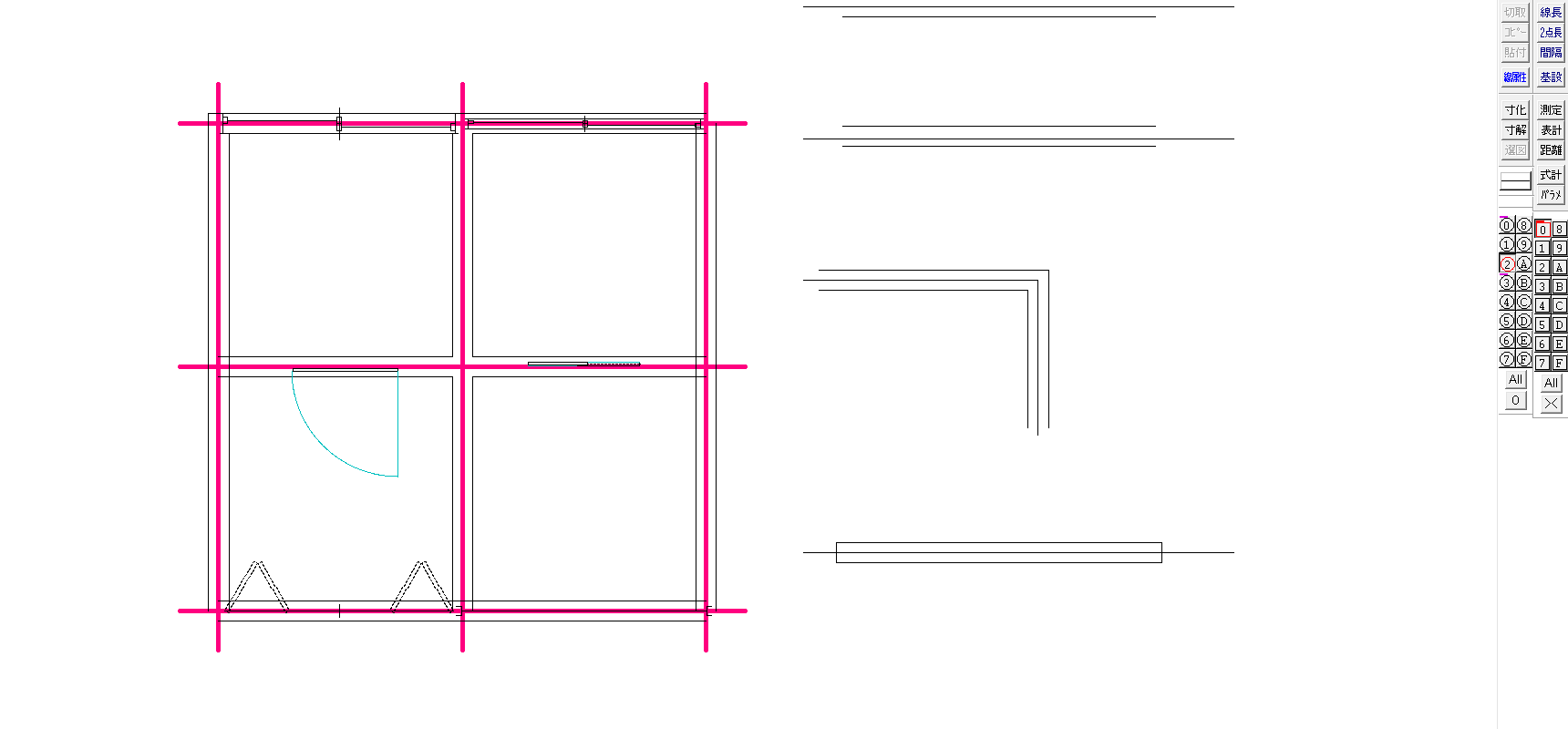

全部のレイヤを表示した所 — Allを右クリックして、全部のレイヤを表示に戻した所。図面の線がすべて見える

この記事で解説したことは、次の5つです。

レイヤバーのAllを右クリックすると、全部のレイヤが表示に戻る
3つ以上のレイヤの表示は、レイヤ設定のダイアログで状態のボタンを続けて押し、OKでまとめて切り替える
線を1本ずつ移すときは、移す先のレイヤを書込レイヤにしてから属変で線を左クリックする
まとめて移すときは、範囲選択で選んでから、属性変更の「書込【レイヤ】に変更」を使う
別のグループへは、属性変更の「書込レイヤグループに変更」で移す

まずは今の図面でAllを右クリックして、全部のレイヤが表示に戻るかを確かめてみてください。
