Jw_cadの属性変更｜線色・線種・レイヤの一括変更
- Jw_cadで、描いたあとから線の色を変えるには？
- 属性変更ができない…
- 線色をまとめて変える方法を知りたい
2次元CADのJw_cad（ジェイダブリューキャド）で線を引いたあとに、線色や線種を間違えていたと気づくことがあります。通り芯を一点鎖線でなく実線で引いてしまった、のような場面です。
消して引き直すと、位置や長さをもう一度合わせなければなりません。本数が多いと、それだけで時間がかかります。
そんなときに使うのが、属性変更です。
この記事で解説するのは、描いたあとの線の線色と線種を、左のツールバーの属変（属性変更）で1本ずつ変える手順と、範囲選択でまとめて変える手順です。
属性変更のダイアログの項目と、うまく変わらないときの原因も分かります。
画面：Jw_cad Version 10.03.6（Windows 11）属性変更とは
属性変更は、描いたあとの線の線色・線種・レイヤを変えるコマンドです。
変わる先は、属変ならいま選んでいる線色・線種（書込線属性）と書込レイヤです。範囲選択の属性変更なら、ダイアログで指定した線色や線種に変わります。

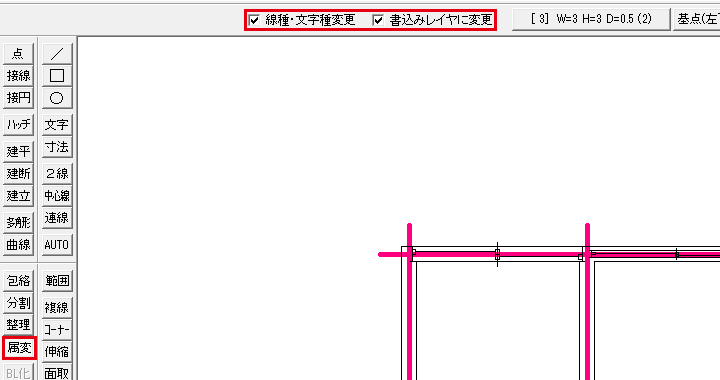

属変は、メニューバーの編集の属性変更でも始められます。コントロールバーの2つのチェックは、初期の設定ではどちらも入った状態です。
| チェック | 入れたときに変わるもの |
|---|---|
| 線種・文字種変更 | 線と円は書込線属性の線色・線種に、文字は書込の文字種に変わる |
| 書込みレイヤに変更 | 図形が書込レイヤに移る |
線を1本ずつ変える

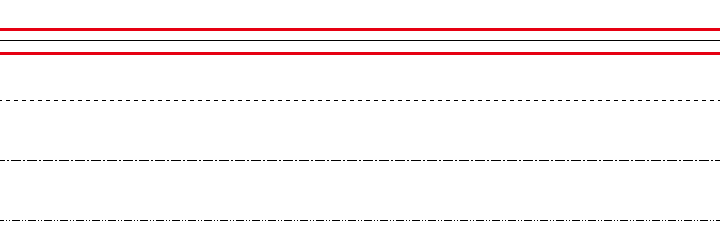

属変の前

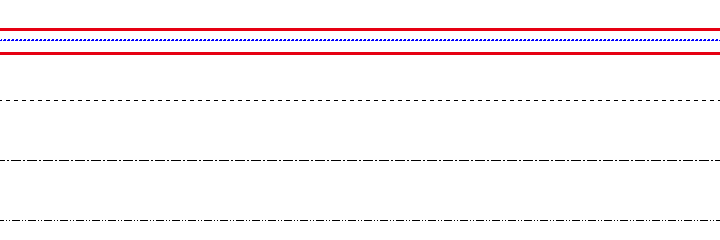

属変のあと線を1本ずつ変えるときは、変える先の線色と線種を先に選んでから、属変で線を左クリックします。手順は、次の2つです。
- 変えたあとの線色・線種を先に選ぶ
- 属変で線を左クリックする
変えたあとの線色・線種を先に選ぶ
属変で線が変わる先は、いま選んでいる線色と線種（書込線属性）です。そのため、属変を押す前に、変える先の線色と線種を線属性のダイアログで選んでおきます。
線属性の
メニューバーの設定から線属性を選びます。

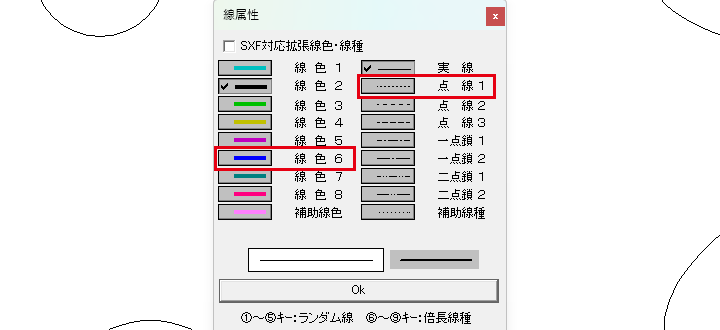

線色と
線色 6と点線 1を押して、Okを押します。ボタンの場所は、この記事の最後の画像のとおりです。
属変で線を左クリックする
線色と線種を選んだら、属変で、線は左クリック、文字は右クリックで変えます。
属変を
左のツールバーの属変を押します。
初期の設定では「書込みレイヤに変更」にもチェックが入っていて、変えた線は書込レイヤにも移ります。レイヤはそのままで線色と線種だけを変えたいときは、このチェックを外してください。
線を

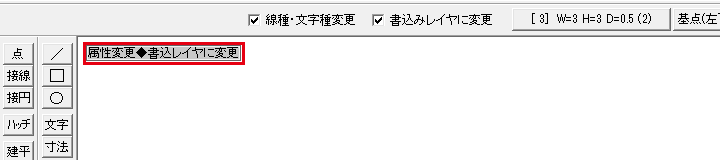

変えたい線を左クリックします。線が青い点線（線色6・点線1）に変わり、画面の左上に「属性変更」の表示が出ます。
続けてほかの線を左クリックすれば、その線も同じ線色と線種にできます。
範囲選択でまとめて変える

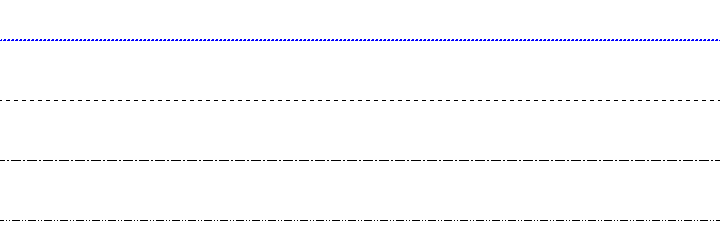

変える前

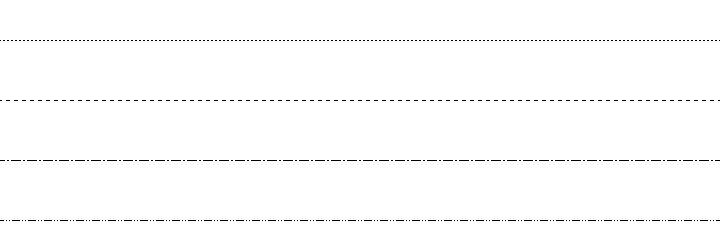

変えたあといくつもの線をまとめて変えるときは、範囲選択で線を選んでから、属性変更のダイアログで変える項目にチェックを入れます。ここで例にするのは、4本の線の線色をまとめて線色2 にする操作です。
範囲選択で
左のツールバーの範囲を押し、変えたい線を枠で囲みます。枠の始点と終点は、どちらも左クリックです（終点を右クリックすると、文字も選ばれます）。
両端まで枠に入った線だけが選ばれます。
属性変更を

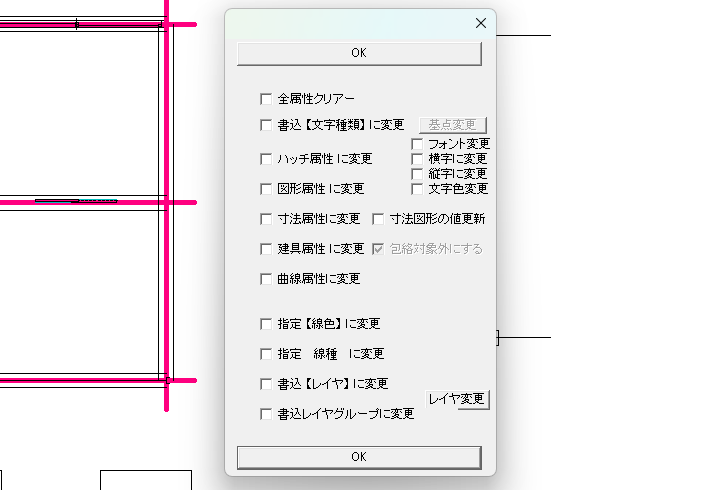

範囲選択のコントロールバーにある属性変更を押します。タイトルの無いダイアログが開きます。

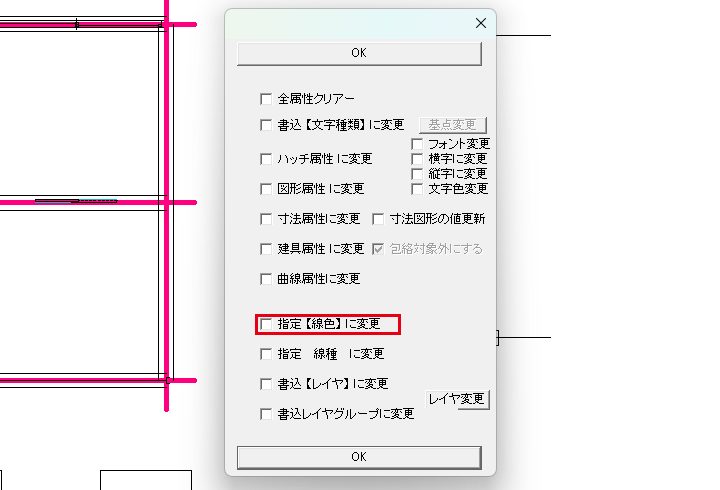

指定
指定【線色】に変更にチェックを入れます。線属性のダイアログが開きます。

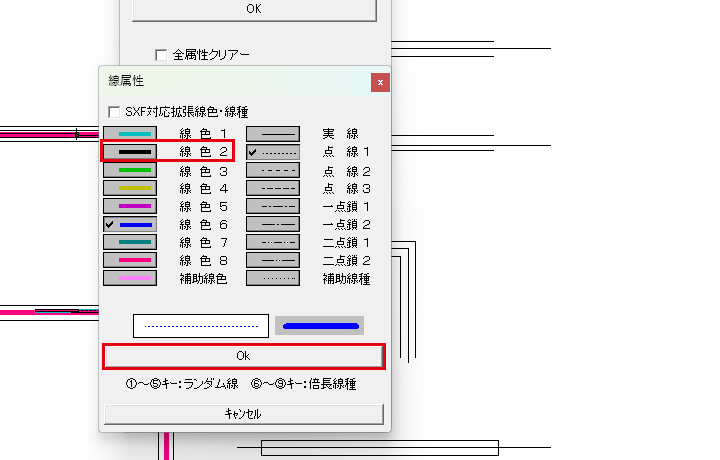

線色を
線色 2を押して、Okを押します。ここで選ぶのは線色だけで、線種は変わりません。
上の
属性変更のダイアログに戻ったら、いちばん上のOKを押します。選んだ4本が、まとめて線色2 になります。
線種をまとめて変えるときは指定 線種 に変更を、レイヤもまとめて移すときは書込【レイヤ】に変更にもチェックを入れます。
属性変更のダイアログの項目
属性変更のダイアログで変わるのは、チェックを入れた項目だけです。線とレイヤに関わる項目の働きは、次の表のとおりです。
| 項目 | 働き |
|---|---|
| 上の OK | チェックを入れた項目で、選んだ図形を変える |
| 指定【線色】に変更 | チェックを入れると線属性のダイアログが開き、そこで選んだ線色に変える。ソリッド図形（塗りつぶした図形）は、多角形のコントロールバーの任意で決めた色になる |
| 指定 線種 に変更 | 線種を変える |
| 書込【レイヤ】に変更 | 選んだ図形を、書込レイヤに移す |
| 書込レイヤグループに変更 | 選んだ図形を、書込レイヤグループに移す |
ほかに、全属性クリアー・ハッチや寸法などの属性の項目・文字の項目が並びます。レイヤとレイヤグループを移す手順は、「Jw_cadのレイヤの一括操作」（準備中）で取り上げる予定です。
属性変更がうまくいかないとき
属性変更でつまずきやすいのは、次の2つです。
- 線が変わらない
- 文字まで変わった
線が変わらない

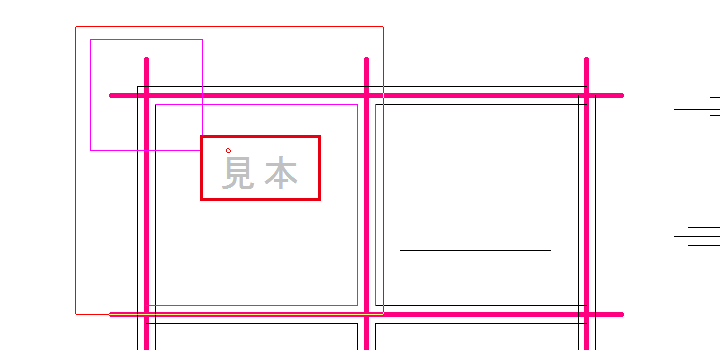

線や文字が変わらないときは、そのレイヤが表示のみ（灰色で見える状態）になっていないかを見ます。表示のみのレイヤの図形は、属変で左クリックしても、範囲で囲んでも選べません。
レイヤバーのAllを右クリックして、全部のレイヤを編集できる表示の状態に戻してから、変えてください。範囲選択では、線の両端まで枠に入っているかも見ます。
文字まで変わった
範囲選択で線だけを変えるつもりが文字まで変わったときは、範囲の終点を右クリックしていないかを見ます。終点を右クリックすると文字も選ばれ、左クリックすると文字は選ばれません。
範囲選択の操作は、Jw_cadの範囲選択｜窓選択・属性別選択で解説しています。
変えたい線色と線種を先に選んでから、属変で線をクリックしよう
この記事で解説したことは、次の6つです。
- 属性変更は、描いたあとの線の線色・線種・レイヤを変えるコマンド
- 1本ずつなら、線色と線種を先に選んでから属変で線を左クリックする
- レイヤをそのままにしたいときは、属変の「書込みレイヤに変更」のチェックを外す
- まとめてなら、範囲選択で線を選び、属性変更のダイアログで項目にチェックを入れて上のOKを押す
- 表示のみのレイヤの線は選べない
- 範囲の終点を右クリックすると、文字も選ばれて変わる
まずは1本の線で、線色を選んでから属変で左クリックし、色が変わるかを確かめてみてください。
