Jw_cadのファイルの保存と開き方｜新規作成とファイル形式の違い

• Jw_cadで描いた図面は、どうやって保存するの？
• 保存したファイルの場所が分からない…
• JWWやDXFなど、拡張子の違いを知りたい

2次元CADのJw_cad（ジェイダブリューキャド）の図面も、ほかのソフトと同じく、名前を付けて保存するまで「無題」のままです。しかし保存と開く操作の画面は、Jw_cad独自の「ファイル選択」です。

この記事では、新しい図面の作り方と、名前を付けて保存・上書き保存・図面を開く手順、Jw_cadのファイル形式の違いを解説します。読むと、保存したフォルダーの確かめ方と、普段使う形式が分かります。

画面：Jw_cad Version 10.03.6（Windows 11）

新しい図面を作る

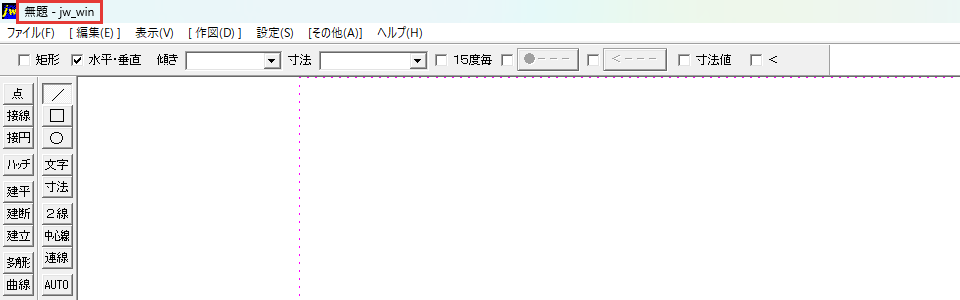

新しい図面は、「新規作成」で作ります。新規作成すると、画面から線や文字が消え、画面のいちばん上のタイトルバーに「無題」と出ます。

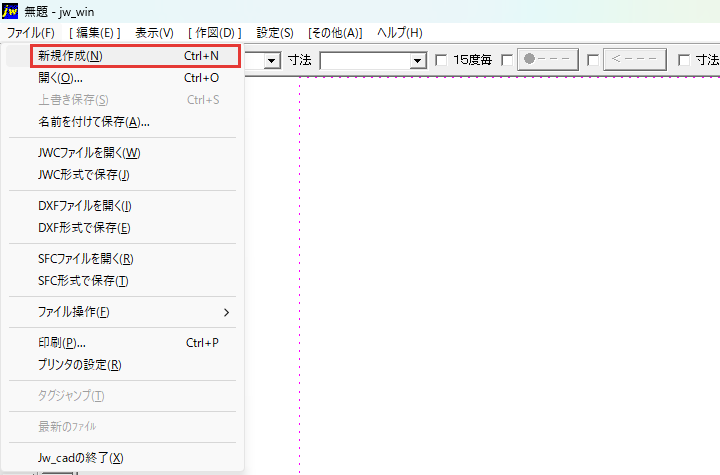

1「新規作成」を押す

メニューバーのファイルを押し、一覧のいちばん上の新規作成を押します。

開いている図面に変更が無いときは、そのまま無題の図面が出ます。

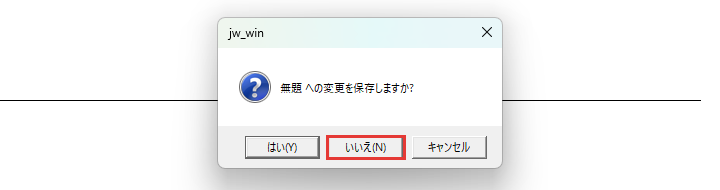

2聞かれたら「いいえ」を押す

開いている図面に変更があるときは、変更を保存するかを聞かれます。開いている図面を残さないときは、いいえを押してください。

何も描かれていない、無題の図面が出ます。開いている図面を残したいときは、はいを押して保存します。

新規作成は、Ctrl+Nでもできます。

名前を付けて保存する

新規作成した図面は、線を引く前に**「名前を付けて保存」で保存します**。「無題」のまま作業を続けると、停電や誤操作で、描いた図面をすべて失うおそれがあるためです。

初期の設定では、保存するフォルダーをファイル選択のダイアログで選び、名前は新規から開く「新規作成」のダイアログで付けます。メニューの新規作成とは別の、名前を付けるための画面です。

名前を付けて保存の手順は、次の2つです。

• 保存するフォルダーをファイル選択で選ぶ
• 新規のボタンから名前を付ける

保存するフォルダーをファイル選択で選ぶ

保存するフォルダーは、ファイル選択のダイアログの左にある、フォルダーの一覧で選びます。

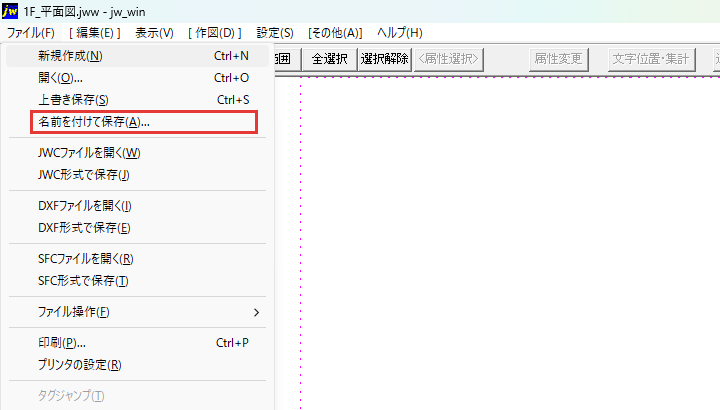

1「名前を付けて保存」を押す

メニューバーのファイルを押し、名前を付けて保存を押します。

ファイル選択のダイアログが開きます。

2保存するフォルダーを押す

目的のフォルダーが見えないときは、フォルダーの名前の左の＋を押して、その中のフォルダーを並べます。保存したいフォルダーの名前を押すと、そのフォルダーが太い字になります。

新規のボタンから名前を付ける

図面の名前は、ファイル選択のダイアログの新規から開く、新規作成のダイアログで付けます。

1「新規」を押す

ファイル選択のダイアログのいちばん上の段の新規を押します。新規の右に出ているのが、選んだフォルダーの名前です。

新規作成のダイアログが開きます。

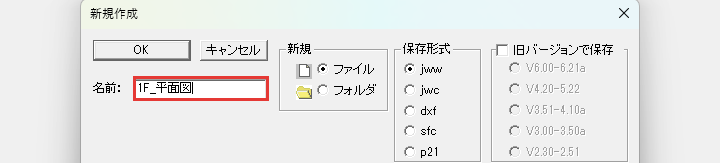

2名前を打つ

新規はファイル、保存形式はjwwが選ばれていることを確かめ、名前の欄に図面の名前を打ちます。

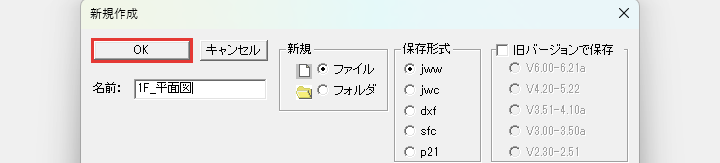

3「OK」を押す

新規作成のダイアログのOKを押します。

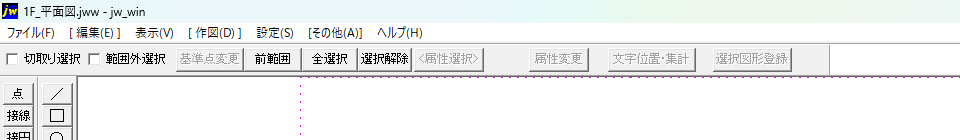

保存すると、タイトルバーの「無題」が「1F_平面図.jww - jw_win」のように、付けた名前に変わります。

上書き保存する

2回目からは、上書き保存で保存し直します。今の図面を、同じ名前のファイルに保存する操作です。

図面に線や文字を描き足したら、Ctrl+Sを押してください。保存したことを知らせるメッセージは出ませんが、図面は保存されています。

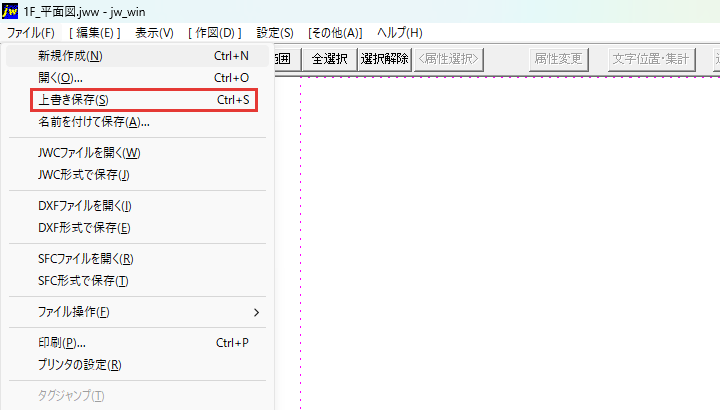

メニューバーのファイル→上書き保存でも、上書き保存できます。名前を付けて保存する前の無題の図面では、上書き保存は薄い字で押せません。

線を引き終えたときなど、区切りのたびに上書き保存しましょう。オートセーブ（自動保存）で戻せるのは最後にオートセーブした時点までで、初期の設定ではその間隔が30分あるためです。

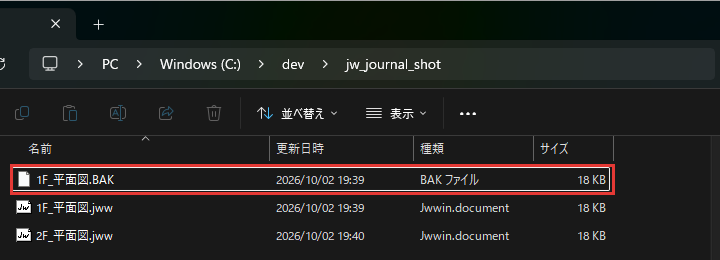

上書き保存すると、同じフォルダーに「.BAK」のファイルができます。上書きする前の図面を残しておく、バックアップファイルです。

保存した図面を開く

Jw_cadを閉じたあとで続きを描くときは、保存した図面を開きます。開く方法は、次の3つです。

• ファイル選択から開く
• エクスプローラーから開く
• 最近使ったファイルから開く

ファイル選択から開く

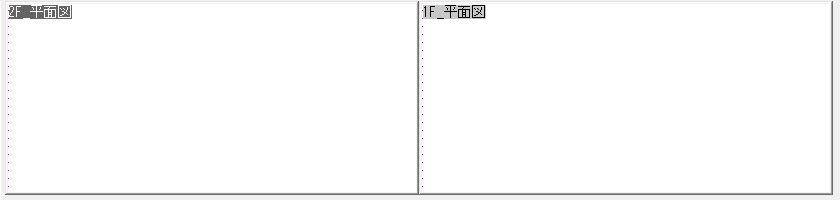

ファイル選択から開くときは、図面の縮小図をダブルクリックします。縮小図は、フォルダーの中の図面を小さく描いた絵です。

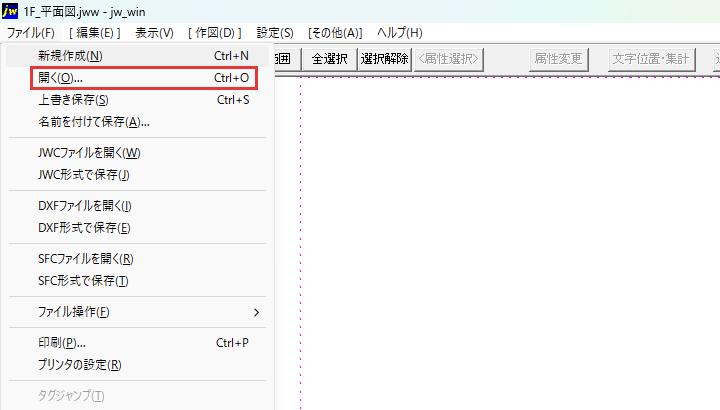

1「開く」を押す

メニューバーのファイルを押し、開くを押します。

保存のときと同じ、ファイル選択のダイアログが開きます。

2図面のあるフォルダーを押す

左のフォルダーの一覧で、図面を保存したフォルダーの名前を押します。右に、そのフォルダーの図面の縮小図が並びます。

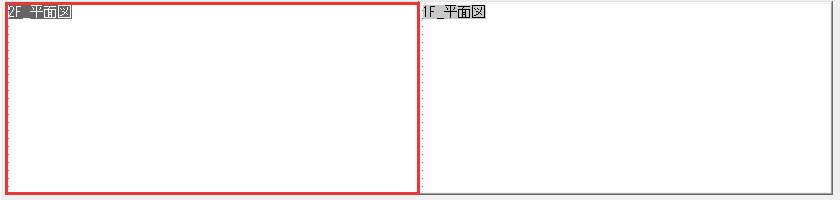

3縮小図をダブルクリックする

開きたい図面の縮小図の、ファイル名の書かれていない所をダブルクリックします。

ダイアログが閉じ、図面が開きます。

図面を開く操作は、Ctrl+Oでもできます。

エクスプローラーから開く

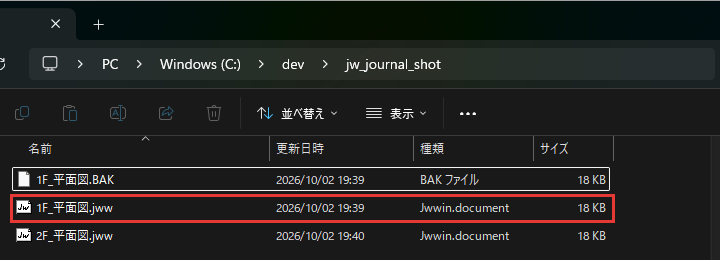

エクスプローラーから開くときは、「.jww」のファイルをダブルクリックするだけです。Jw_cadが起動して、その図面が出ます。

最近使ったファイルから開く

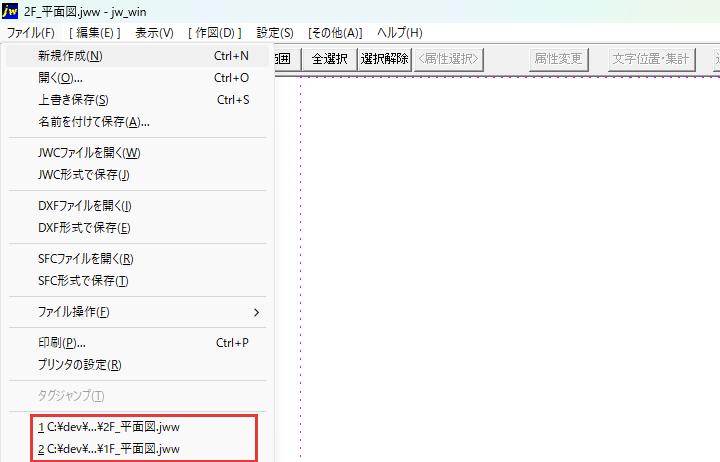

最近使った図面は、メニューバーのファイルの一覧の下のほうに、番号付きで並びます。Jw_cadの終了のすぐ上です。

同じ図面を何度も開くときは、この一覧から図面の名前を押して開きます。

Jw_cadのファイル形式

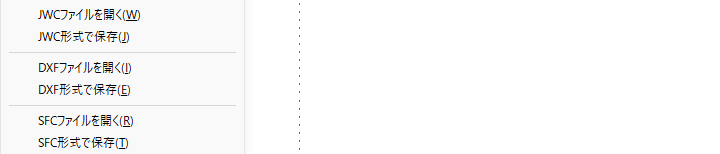

ファイルの一覧のJWC・DXF・SFCの項目は、JWWのほかの形式を開く・保存するためのものです。普段の保存はJWWで、ほかの形式は、図面をやり取りする相手に合わせて使います。

Jw_cadで使うファイル形式は、次の4種類です。

• JWW
• JWC
• DXF
• SFCとP21

JWW

JWWは、Jw_cad専用の形式です。名前を付けて保存と上書き保存では、名前の最後に「.jww」が付いたJWWのファイルができます。

JWC

JWCは、DOS版のJw_cadの形式です。DOS版で作った図面を受け取ったときに使い、普段は使いません。

JWCのファイルは、ファイル→JWCファイルを開くで開きます。

DXF

DXFは、AutoCADなど、ほかのCADソフトと図面をやり取りするための形式です。AutoCADを使う会社に図面を渡すときは、この形式にします。

DXFのファイルを開くときはファイル→DXFファイルを開く、保存するときはDXF形式で保存を使います。

SFCとP21

SFCとP21は、どちらも公共工事の電子納品の決まり「SXF」に沿った形式です。どちらで出すかは、発注者の決まりに従います。

SFCは、ファイル→SFCファイルを開くで開き、SFC形式で保存で書き出します。P21で保存するときに選ぶのは、名前を付けて保存の新規作成のダイアログの、保存形式のp21です。

P21のファイルを開くときは、開くのファイル選択で、ファイルの種類の一覧から.p21を選びます。

保存と開き方を覚えて、描いた図面を守ろう

Jw_cadの図面は、新規作成で作って名前を付けて保存し、そのあとは上書き保存を繰り返します。この記事で解説したことは、次の5つです。

• 新しい図面を作る
• 名前を付けて保存する
• 上書き保存する
• 保存した図面を開く
• Jw_cadのファイル形式

新しい図面を作ったら、まず名前を付けて保存してみてください。
