Jw_cadの連続線・連続弧・手書線｜一筆書きの線とフリーハンド

Jw_cadで、線を続けて引くには？
手書きの線を引きたい…
曲がった線をなめらかにつなげたい

2次元CADのJw_cad（ジェイダブリューキャド）の線コマンドは、線を1本引くたびに始点と終点を指示するコマンドです。折れ線も、1本ずつ引いてつなげます。

しかし、線コマンドで折れ線を引くと、曲がる所ごとに始点を指示し直す手間がかかります。連続線コマンドなら、前の線の終点が、そのまま次の線の始点です。

この記事では、連続線で折れ線を引く手順を解説します。角を丸める方法と、なめらかにつながる弧を引く連続弧、フリーハンドの線を引く手書線の使い方も分かります。

画面：Jw_cad Version 10.03.6（Windows 11）

連続線とは

連続線は、前の線の終点を次の線の始点にして、線を続けて引くコマンドです。同じコマンドの中で、なめらかにつながる弧（連続弧）と、マウスの動いた跡の線（手書線）も引けます。

コマンドは、メニューバーの作図から連続線を選んで使います。

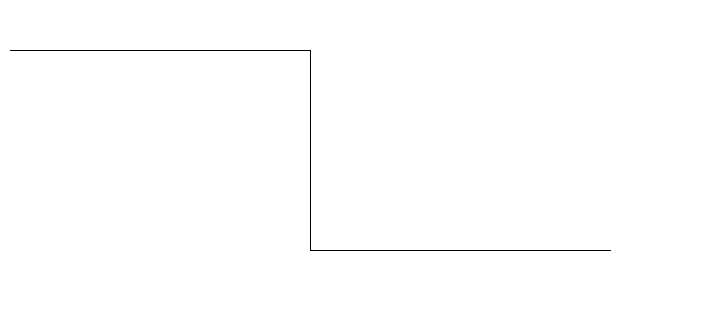

連続線を引く

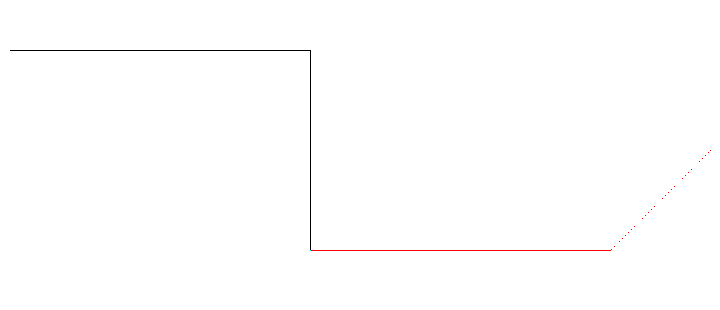

引いている途中の連続線。赤い線が最後に引いた線で、点線がマウスの位置までの次の線

始点をクリックしたら、曲がる所ごとに終点をクリックして引きます。この節で解説するのは、次の3つです。

終点を続けて指示する
引き終える
角を丸めて引く

終点を続けて指示する

終点をクリックするたびに、その点から次の線が始まります。なお、左クリックでは任意の点を指示し、右クリックでは既にある点を読み取ります。

連続線コマンドを選び、始点をクリックする

メニューバーの作図から連続線を選び、線を始めたい所をクリックします。

曲がる所ごとに、終点をクリックする

曲がる所ごとに、終点をクリックします。画面のいちばん下のステータスバーは「終点を指示してください」のままで、続けて次の終点を指示できます。

線を引ける角度は、コントロールバーの基準角度を押すたびに、15度ごと・45度ごと・自由の順に切り替わります。

引き終える

連続線を終えるには、終了を押すか、最後の終点を左ダブルクリックします。

終了を押す

最後の終点をクリックしたら、コントロールバーの終了を押します。マウスの位置までの点線が消え、連続線が決まります。

最後の終点を左ダブルクリックして終える方法でも、結果は同じです。

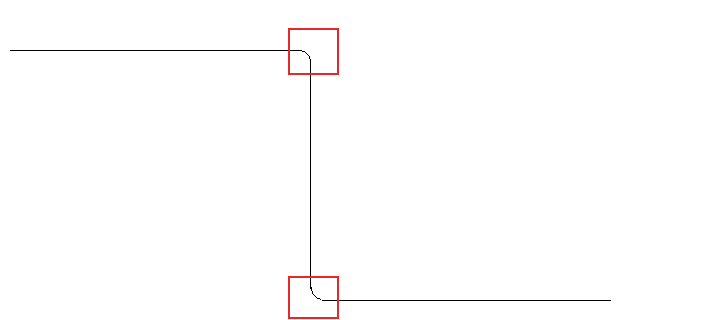

角を丸めて引く

コントロールバーの丸面辺寸法に値を入れると、その大きさで角が丸くなります。値は図面上の長さ（図寸）で、実寸にチェックを入れると実際の長さで決められます。

図寸と実寸の違いについては、Jw_cadの図寸と実寸を見てください。角を丸めて引く手順は、次のとおりです。

丸面辺寸法に5を入れる

コントロールバーの丸面辺寸法の欄に、半角で 5 と入れます。

連続線を引いて、終了を押す

始点と終点を続けてクリックし、終了を押します。曲がった所の角が丸くなります。

角を丸めない連続線に戻すときは、丸面辺寸法の欄の値を消して空にします。

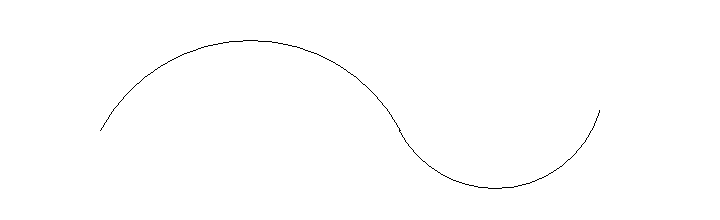

連続弧を引く

連続弧にチェックを入れると、つなぎ目でなめらかにつながる弧を、続けて引けます。1つ目の弧は始点・中間点・終点の3点で決め、2つ目からは弧を終える位置を1点クリックするだけです。

連続弧にチェックを入れる

コントロールバーの連続弧にチェックを入れます。コントロールバーの並びが、終了・弧反転・連続弧半径・実寸に替わります。

連続弧のチェック — 連続弧を引いている途中のコントロールバー。連続弧にチェックが入っている（赤い枠）

1つ目の弧の始点・中間点・終点をクリックする

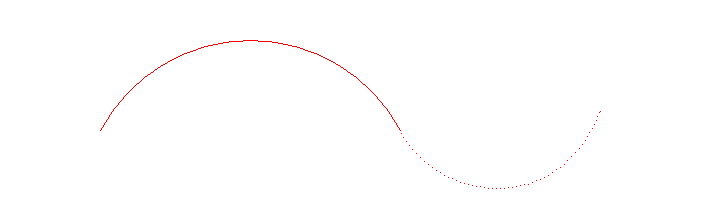

弧を始めたい所、弧の途中の所、弧を終えたい所を、順にクリックします。終点をクリックすると、次の弧が点線で仮に出ます。

次の弧の終わる位置をクリックして、終了を押す

次の弧を終えたい所をクリックします。続ける弧がなければ、終了を押して終えます。

仮の弧が、思った向きと反対に曲がっているときは、弧反転を押して向きを逆にしてください。

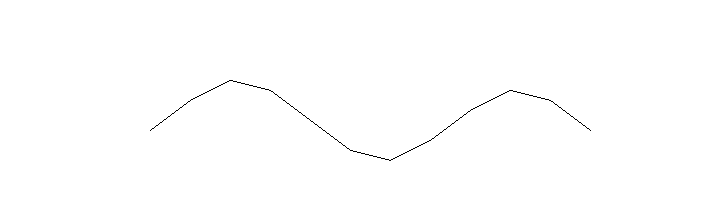

手書線を引く

手書線にチェックを入れると、始点から終点まで、マウスの動いた跡が線になります。マウスが作図ウィンドウの上を5ドット動くたびに、短い線が1本引かれる仕組みです。

画面を拡大しているほど、短い線は細かくつながります。始点のあとにできる操作はズームとコマンドの切り替えだけなので、軸角やレイヤの変更は始点の前に済ませておいてください。

手書線にチェックを入れる

コントロールバーの手書線にチェックを入れます。連続弧にチェックが入っているときは、先に外してください。

手書線のチェック — 手書線を引いている途中のコントロールバー。手書線にチェックが入っている（赤い枠）

始点をクリックして、マウスを動かす

線を始めたい所をクリックし、線にしたい形のとおりにマウスを動かします。

終点をクリックする

線を終えたい所でクリックすると、始点から終点までの跡が線になります。

手書線を取り消すとき

手書線を引いている途中で取り消すときに使うのは、Esc キーです。押すたびに、最後に引いた所から順に跡が消えていきます。

手書線は、始点のあとマウスの動きに合わせて線が引かれていきます。そのため、取り消しには Esc キーを使い、戻るは使いません。

折れ線は連続線、曲がった線は連続弧か手書線で引こう

連続線コマンドを使うと、前の線の終点から次の線を続けて引けます。この記事で解説したことは、次の5つです。

始点のあと、曲がる所ごとに終点をクリックし、終了か左ダブルクリックで終える
丸面辺寸法に値を入れると、角が丸い連続線になる
連続弧にチェックを入れると、なめらかにつながる弧を続けて引ける
手書線にチェックを入れると、マウスの動いた跡が線になる
手書線の途中の取り消しは Esc キーで行い、戻るは使わない

折れ線を引くときは、線コマンドの代わりに連続線を使い、曲がる所ごとに終点をクリックしてみてください。
