Jw_cadの図寸と実寸｜文字と寸法の大きさを図寸で決める仕組み

2次元CADのJw_cad（ジェイダブリューキャド）では、線の長さを実物の寸法で入れて作図します。

しかし文字の大きさや、図面に書き込む寸法の文字や矢印の大きさは、実物の寸法では決めません。

Jw_cadには実寸（じっすん）と図寸（ずすん）という2つの測り方があり、どちらで決めるかは設定する値ごとに違います。

この記事で解説するのは、実寸と図寸の違い、値ごとの実寸と図寸の分かれ方、縮尺を変えるときの実寸固定と図寸固定の違いです。

画面：Jw_cad Version 10.03.6（Windows 11）

図寸と実寸とは

実寸は、実物の寸法で、Jw_cadではmmで入れます。図寸は、印刷したときの用紙の上の寸法です。

縮尺が1/100なら、実寸で長さ1820mmの壁は、図寸で18.2mmになります。図寸は、実寸を縮尺の分だけ縮めた寸法です。

多くの値は、実寸か図寸のどちらかに決まっています。チェックで切り替わる欄もあります。

分けると、次の3つです。

線の長さや図形の大きさは、実物の寸法をmmで入れます。1820mmの壁なら、縮尺に関係なく入れる値は1820です。

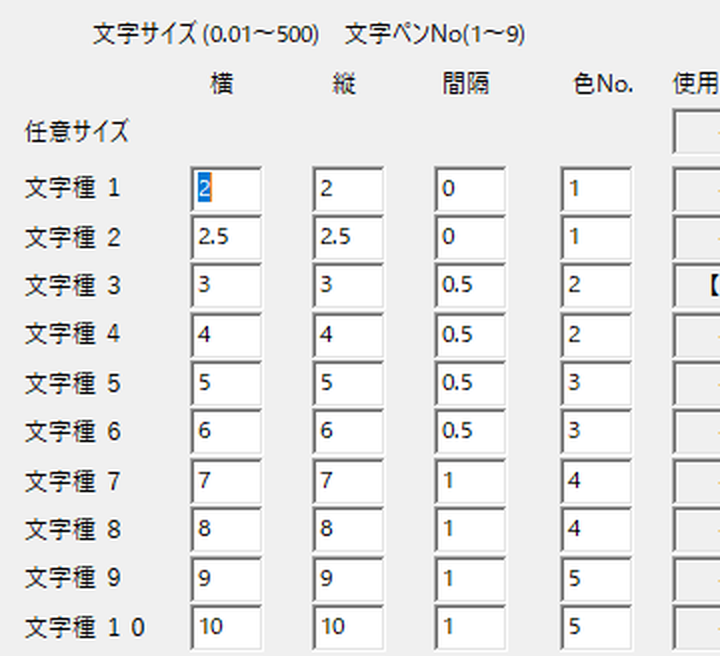

文字の大きさは、メニューバーの設定の基本設定で開く文字タブで、文字種（文字を書くときに選ぶ大きさの番号）ごとに用紙の上の大きさをmmで決めます。

初期の設定では、横・縦とも、文字種1が2mm、文字種2が2.5mm、文字種3〜10は番号と同じmmです。

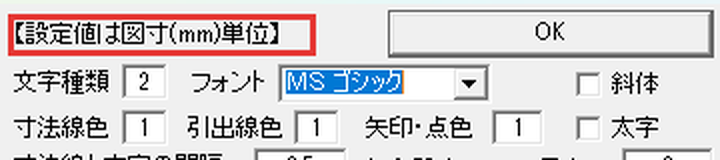

寸法の文字や矢印の大きさも、図寸で決めます。メニューバーの設定の寸法設定で開くダイアログの上に「【設定値は図寸(mm)単位】」とあり、ここに入れる数値は用紙の上の寸法です。

初期の設定では、図寸で決めた文字や寸法の大きさは、縮尺が変わっても用紙の上では変わりません。

コマンドによっては、コントロールバー（画面の上の、コマンドの設定が並ぶ帯）に「実寸」のチェック欄があります。入れた数値が実寸になるか図寸になるかは、ここにチェックを入れるかどうかで決まる仕組みです。

たとえば消去コマンドの「切断間隔」に910と入れるとします。「実寸」にチェックが入っていないと、910は用紙の上の910mmとして扱われ、縮尺が1/100なら実寸で91mになってしまいます。

実物の寸法で間隔を入れるときは、先に「実寸」にチェックを入れてから数値を入れてください。

縮尺を変えるときは、実寸固定のまま変えます。図寸固定で縮尺を変えると、壁の実寸が変わってしまうためです。

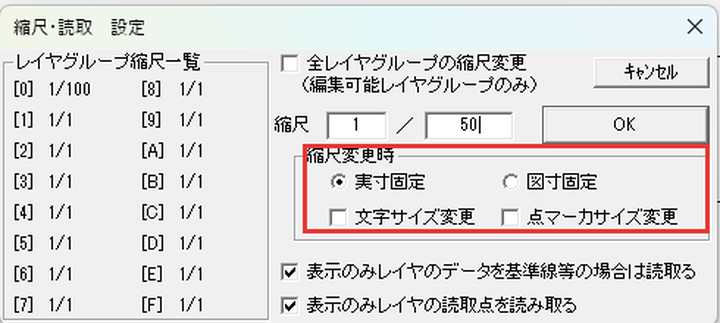

縮尺を変える「縮尺・読取　設定」のダイアログ（ステータスバーの縮尺のボタンで開く）の「縮尺変更時」で、縮尺を変えたときに何を変えないかを選びます。

選ぶもの	変えないもの	縮尺を変えたときに変わるもの
実寸固定（初期の設定）	線の実寸	用紙の上の線の長さ
図寸固定	用紙の上の線の長さ	線の実寸

実寸固定で縮尺を1/100から1/50に変えた場合、線の実寸はそのままで、用紙の上の線の長さが2倍です。

続けて、図寸固定で縮尺を1/50から1/100に戻すと、用紙の上の線の長さはそのままで、線の実寸が2倍になります。

実寸固定と図寸固定のどちらで変えても、文字の用紙の上の大きさは変わりません。

「縮尺変更時」の欄の「文字サイズ変更」は、初期の設定ではチェックが入っていない欄です。図寸固定を選ぶと、この欄は選べなくなります。

実寸は実物の寸法、図寸は印刷したときの用紙の上の寸法を指します。この記事で解説したことは、次の4つです。

縮尺を変えるときは、「縮尺変更時」が実寸固定になっているのを確かめてからOKを押してください。
