Jw_cad で AI を使う方法｜DXF・座標ファイル・外部変形
- Jw_cadでAIを活用する方法を知りたい
- AIでつくった図形をJw_cadに入れられる？
- Jw_cadとAIを連携させるにはどうする？
2次元CADのJw_cad（ジェイダブリューキャド）のメニューには、AIの名前が付いたコマンドはありません。
AIのつくった線をJw_cadに入れるには、AIにJw_cadが読めるファイルを書かせ、Jw_cadで読み込みます。
ところが、ChatGPTに図面を頼むだけでは画像で返ってくることもあり、どの形で頼めばよいかは頼む前には分かりません。
この記事では、AIに書かせてJw_cadで受け取る3つの形（DXF・座標ファイル・外部変形）を解説します。編集部がJw_cad 10.03.6で確かめた範囲も、形ごとに書きました。
画面：Jw_cad Version 10.03.6（Windows 11）・ChatGPT（ログインした画面・Plus のプラン・2026年10月）Jw_cadでAIを使うとは
この記事でいうJw_cadでのAIの活用とは、AIにJw_cadが読めるファイルを書かせ、Jw_cadのコマンドで読み込んで図面に入れることです。
この記事のやり方では、AIはJw_cadを直接動かしません。Jw_cadに入るのは、AIから受け取ったファイルです。
受け取る形は、DXF・座標ファイル・外部変形の3つです。どれも中身は文字のファイルなので、ChatGPTの答えとしてファイルで受け取れます。
AIにJw_cadの操作を聞く使い方もありますが、この記事ではファイルを受け取る使い方を扱います。
操作の質問のしかたは、「ChatGPTへのCAD・3DCGのソフトの操作の質問」（準備中）の受け持ちです。
AIに書かせて、Jw_cadで受け取る3つの形
3つの形は、Jw_cadで受け取るコマンドと、編集部で確かめた範囲が違います。違いは次の表のとおりです。
| 形 | Jw_cadに入れるファイル | Jw_cadで受け取るコマンド | 編集部で確かめた範囲 |
|---|---|---|---|
| DXF | CADどうしで図面を受け渡すファイル | ファイルのDXFファイルを開く | ChatGPTに通り芯を頼み、受け取ったファイルの線の間隔が頼んだとおりだった |
| 座標ファイル | 線の始点と終点の座標を1行ずつ書いたテキストファイル | その他の座標ファイル | ChatGPTに通り芯を頼み、Jw_cadに置いて測定で測ると、頼んだ間隔どおりだった |
| 外部変形 | Jw_cadとデータを受け渡すバッチファイル | その他の外部変形 | 手で書いた最小のバッチファイルで、線が1本かかれた。AIに書かせるのは試していない |
ほかのCADにも渡したい図面ならDXF、Jw_cadの線として置くだけなら座標ファイルが向いています。座標ファイルは、受け取った中身を目で読んで確かめられます。
3つの形は、それぞれ次のとおりです。
- DXF：多くのCADで開ける図面の形式
- 座標ファイル：Jw_cadの座標ファイルのコマンドで読むテキスト
- 外部変形：Jw_cadとデータを受け渡す仕組み
DXF
DXFは、AutoCADやJw_cadなど多くのCADで開ける、図面のファイルの形式です。
ChatGPTに通り芯の間隔を数で伝えてDXFを頼むと、ダウンロードできるファイルが出て、線の間隔は頼んだとおりでした。
Jw_cadでは、メニューバーのファイルのDXFファイルを開くで開きます。頼み方と確かめ方は、次の記事にまとめてあります。
座標ファイル
座標ファイルは、線の始点のX・Yと終点のX・Yを1行に4つの数で書いた、Jw_cadの座標ファイルのコマンドで読むテキストファイルです。

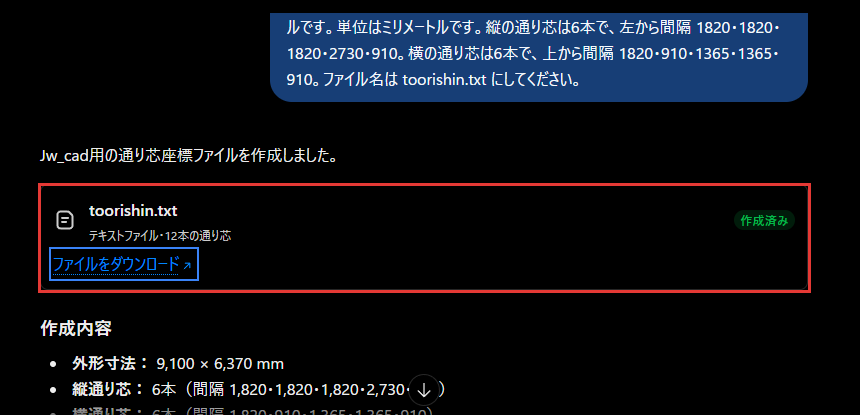

ChatGPTに、ファイルの書き方と単位まで書いて頼むと、12本の通り芯のファイルが出ました。

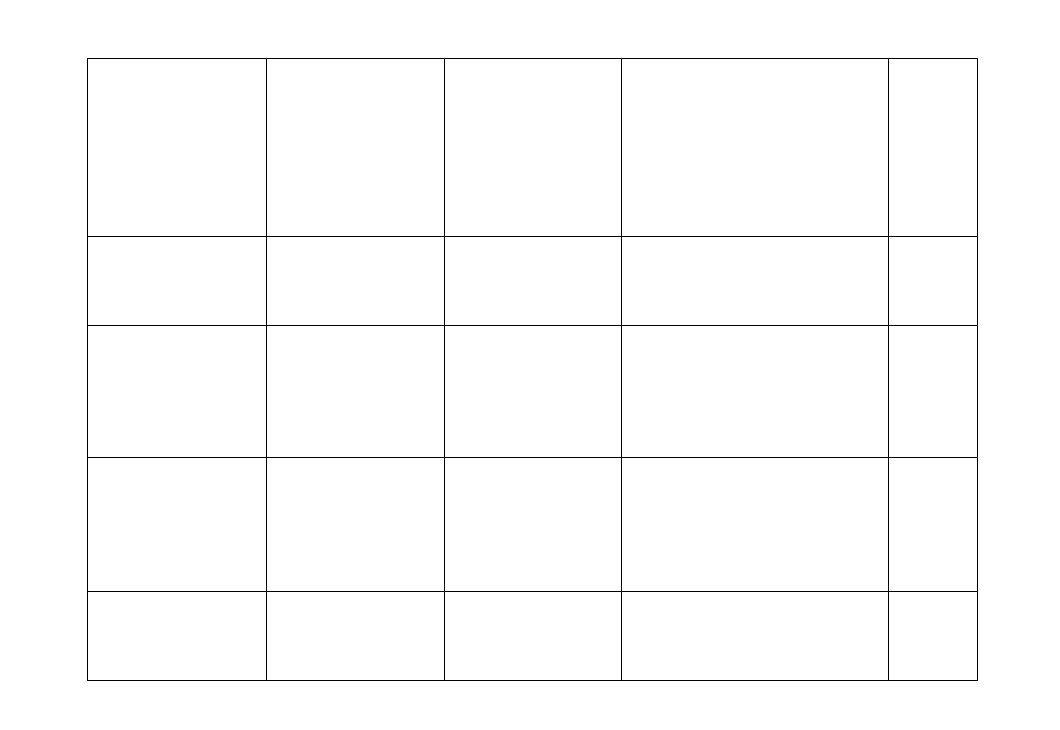

読み込むと、ファイルの0,0の点がマウスの位置に来て、左クリックで置けます。座標ファイルのしくみはJw_cadの座標ファイルで、ChatGPTに書かせて置くまでは次の記事で解説しています。
» 「Jw_cad と ChatGPT」（準備中）
外部変形
外部変形は、Jw_cadがJWC_TEMP.TXTというテキストファイルにデータを書き、バッチファイルが書き直したものを、Jw_cadが読み戻す仕組みです。
バッチファイルは、Windowsで動かす命令を並べたテキストファイル（拡張子 .bat）です。
編集部では、外のプログラムを使わず、JWC_TEMP.TXTに線を1本書くだけのバッチファイルを手で書いて試しました。

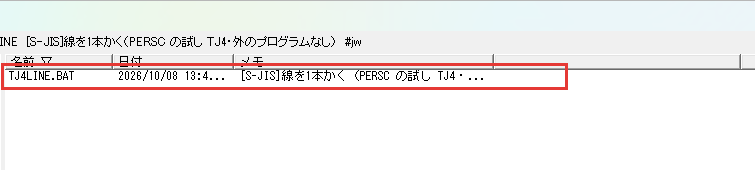

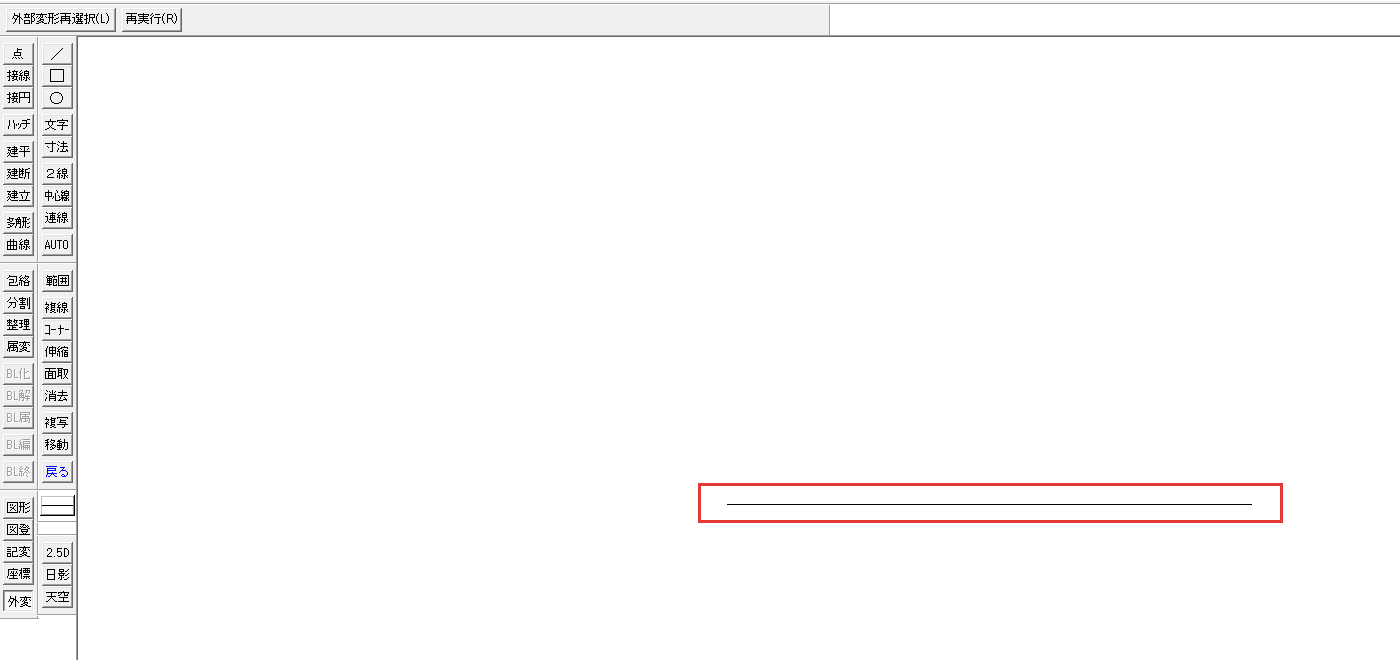

Jw_cad 10.03.6でこのバッチファイルを選ぶと、線が1本かかれ、測定で長さは1.000mでした。試したフォルダーの名前は半角の英数だけで、ほかの名前のフォルダーでは試していません。
このバッチファイルをAIに書かせる手順は、編集部ではまだ試していません。外部変形の仕組みと、Jw_cadに最初から入っている外部変形（三斜面積計算など）は、次の記事で紹介しています。
どの形でも、読み込んだら寸法を測ろう

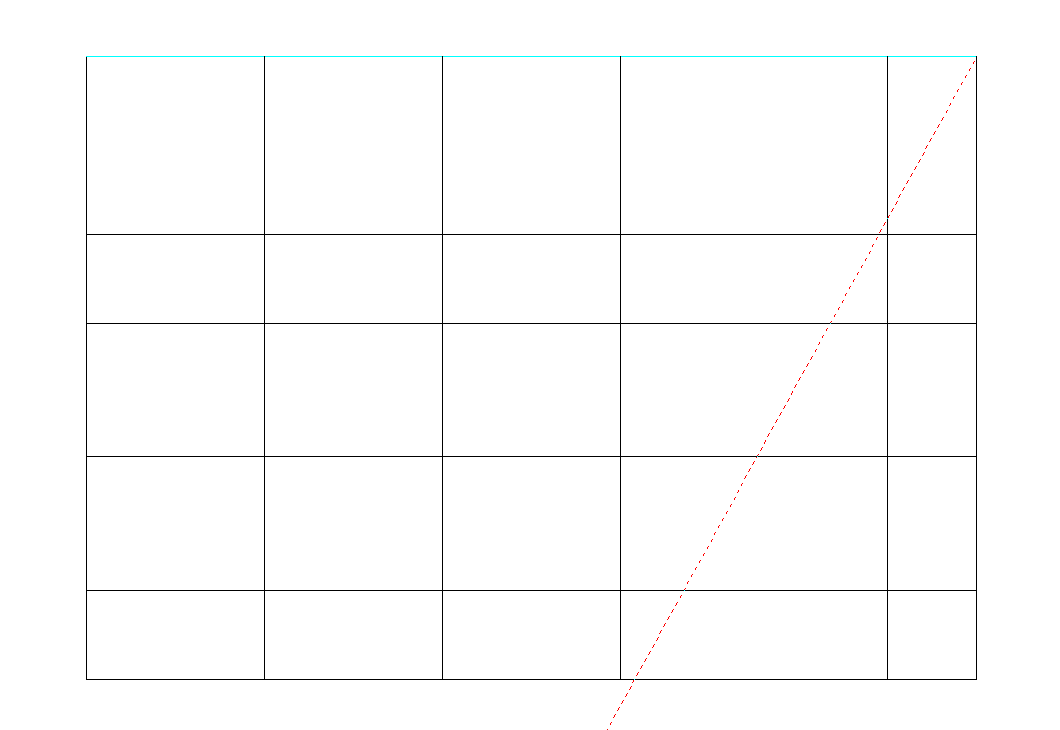

AIの答えは毎回同じとは限らないので、どの形でも、Jw_cadに読み込んだら寸法を確かめます。測るのは、メニューバーのその他の測定です。
この記事で解説したことは、次の4つです。
- AIのつくった図形は、AIに書かせたファイルをJw_cadで読み込んで入れる
- ほかのCADにも渡すならDXF、Jw_cadの線として置くなら座標ファイル
- 外部変形はJWC_TEMP.TXTでデータを受け渡す仕組みで、手で書いた最小のバッチファイルはJw_cad 10.03.6で動いた
- 読み込んだら測定で寸法を測り、頼んだとおりかを確かめる
まずは座標ファイルで、ChatGPTに通り芯を書かせて置いてみてください。
