• ChatGPTで、Jw_cadの図形はつくれる？
• ChatGPTの答えをJw_cadに入れる方法が分からない…
• 頼んだ寸法どおりにできたかを確かめたい

2次元CADのJw_cad（ジェイダブリューキャド）には、テキストファイルに書いた座標の値を読み込んで、線をかく機能があります。

このテキストファイルは、ChatGPTにも書かせられる形式です。寸法を伝えて書かせれば、建物の柱や壁の位置の基準になる通り芯のような線を、Jw_cadにまとめて入れられます。

しかし、何をどう頼めばJw_cadが読めるファイルになるのか、読み込んだ線が頼んだ寸法どおりなのかは、試してみないと分かりません。

この記事では、ChatGPTに座標ファイルを書かせて、Jw_cadに読み込む手順を解説します。実際に送った頼み方と、測定で寸法を確かめる方法も紹介しています。

Jw_cadとChatGPTで図形をつくるとは

この記事でいう「ChatGPTで図形をつくる」とは、ChatGPTに座標ファイルを書かせ、Jw_cadの座標ファイルのコマンドで読み込んで置くことです。

座標ファイルは、線の始点のX・Yと終点のX・Yを、1行に4つの数で書いたテキストファイルです。

ChatGPTはJw_cadを直接動かさないので、Jw_cadにはChatGPTから受け取ったファイルを入れます。

この記事では、木造住宅の通り芯を例にします。

縦の通り芯は左から間隔1,820・1,820・1,820・2,730・910mm、横の通り芯は上から間隔1,820・910・1,365・1,365・910mmで、どちらも6本です。

ChatGPTに座標ファイルを頼む

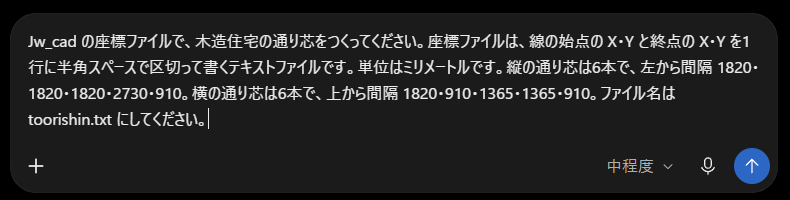

頼む文には「Jw_cadの座標ファイル」と書き、ファイルの書き方と単位も1文ずつ入れます。寸法は数で書き、どちらの端から数えた間隔かも書きます。

Jw_cad の座標ファイルで、木造住宅の通り芯をつくってください。
座標ファイルは、線の始点の X・Y と終点の X・Y を
1行に半角スペースで区切って書くテキストファイルです。
単位はミリメートルです。
縦の通り芯は6本で、左から間隔 1820・1820・1820・2730・910。
横の通り芯は6本で、上から間隔 1820・910・1365・1365・910。
ファイル名は toorishin.txt にしてください。

3ファイルをダウンロードする

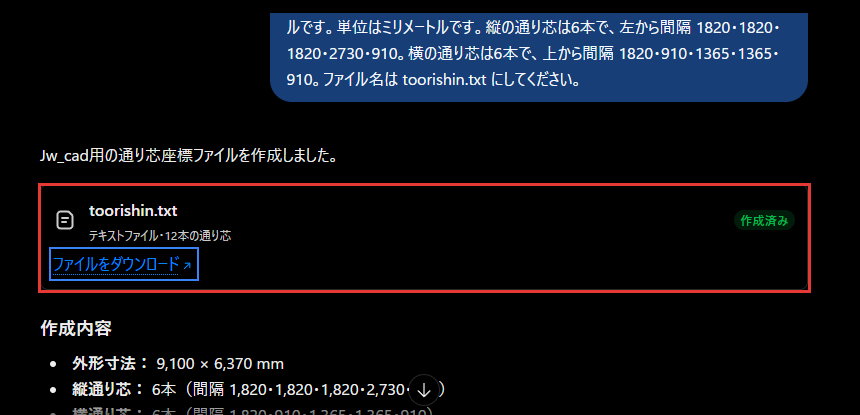

答えに出るファイルの札のファイルをダウンロードを押すと、toorishin.txtがブラウザーのダウンロードのフォルダーに入ります。

この例で受け取ったファイルの中身は、次の12行でした。1行が1本の線です。

0 0 0 6370
1820 0 1820 6370
3640 0 3640 6370
5460 0 5460 6370
8190 0 8190 6370
9100 0 9100 6370
0 6370 9100 6370
0 4550 9100 4550
0 3640 9100 3640
0 2275 9100 2275
0 910 9100 910
0 0 9100 0

1行目は、0,0から上へ6,370の線で、左の縦の通り芯です。このファイルでは、左下の交点が0,0になっています。

座標ファイルをJw_cadに読み込む

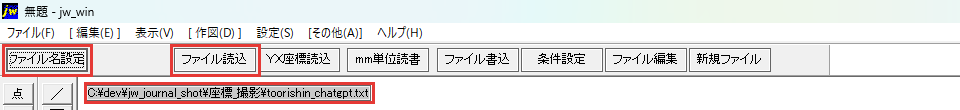

読み込みに使うボタンは、作図ウィンドウ（図面を作図する白い所）の上の帯（コントロールバー）に出ます。

置く図面は、新しい図面（無題）でかまいません。この記事の画面は、縮尺を1/100にしています。

2ファイル名設定で読むファイルを選ぶ

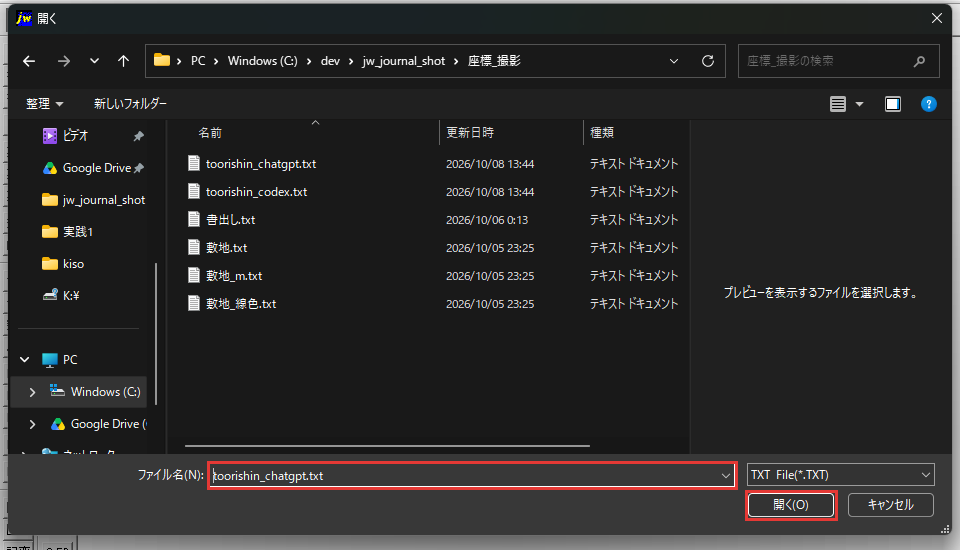

コントロールバーのファイル名設定を押すと、「開く」の窓が開きます。ダウンロードのフォルダーへ移り、受け取ったファイルを選んで開くを押しましょう。

作図ウィンドウの左上に、選んだファイルの名前が出れば選べています。

3ファイル読込を押す

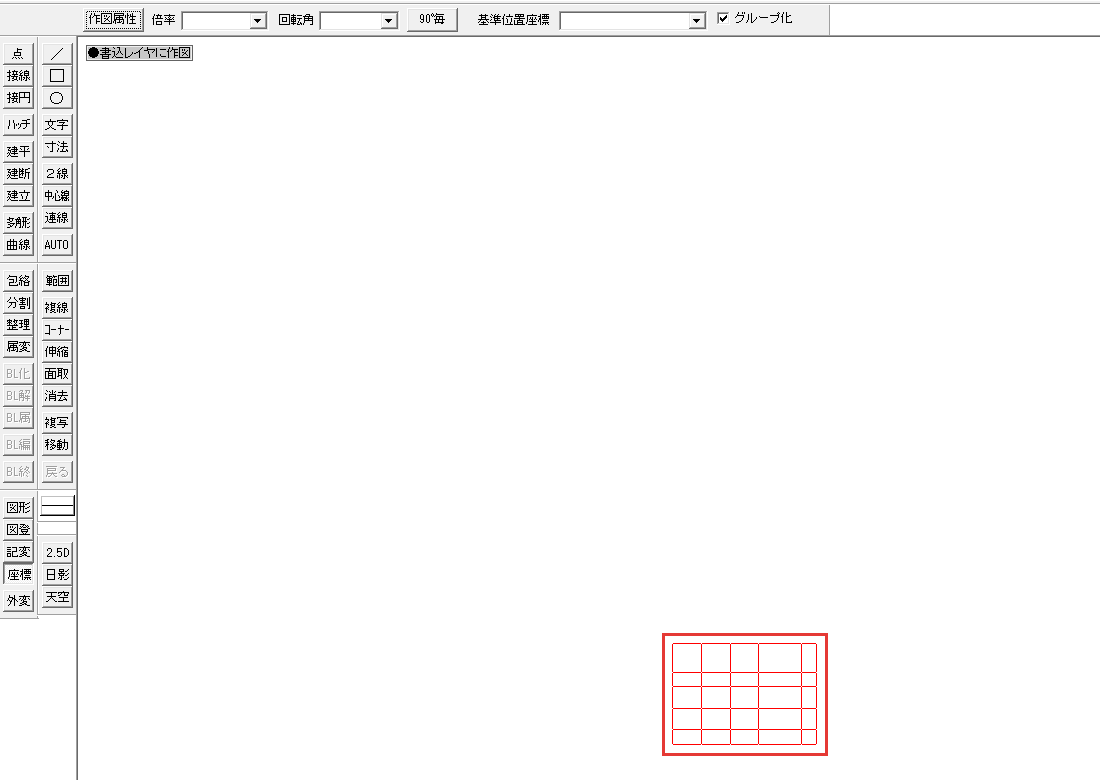

コントロールバーのファイル読込を押すと、通り芯が赤い仮の線で出ます。仮の線は、マウスの位置にファイルの0,0の点を合わせて動きます。

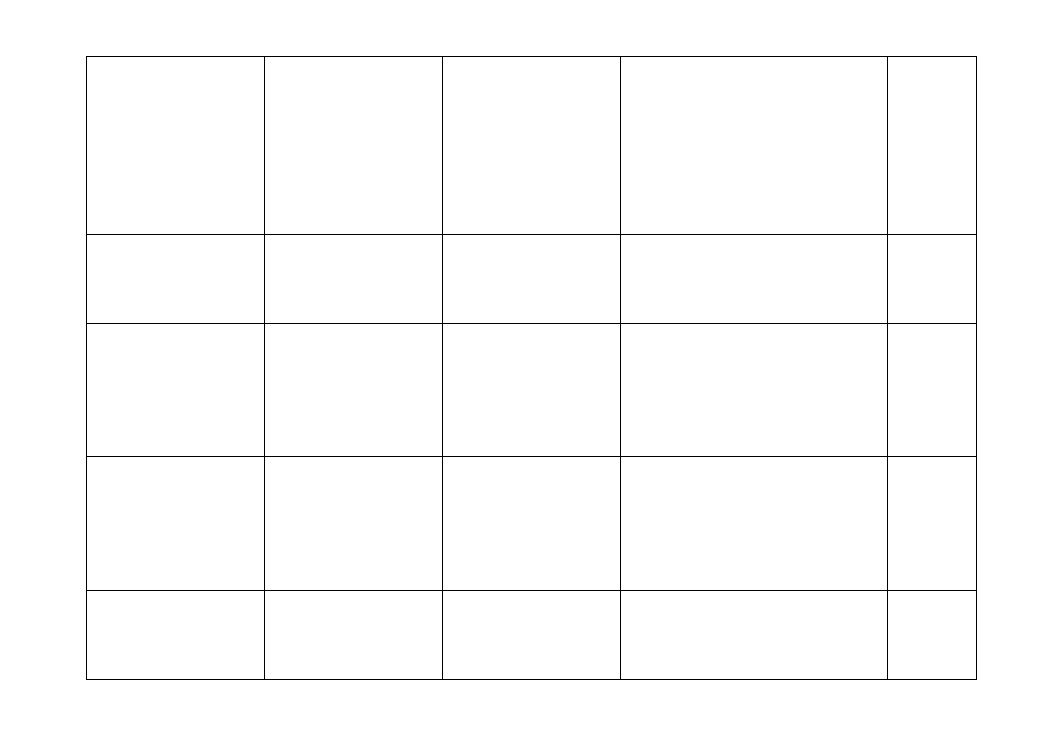

これで、ChatGPTに書かせた通り芯をJw_cadに置けました。座標ファイルのほかのボタン（m単位・基準位置座標・書出し）は、Jw_cadの座標ファイルで解説しています。

測定で寸法を確かめる

ChatGPTの答えは毎回同じとは限らないので、読み込んだら一度は寸法を測りましょう。使うのは、測定のコマンドです。

2上の線の交点を順に右クリックする

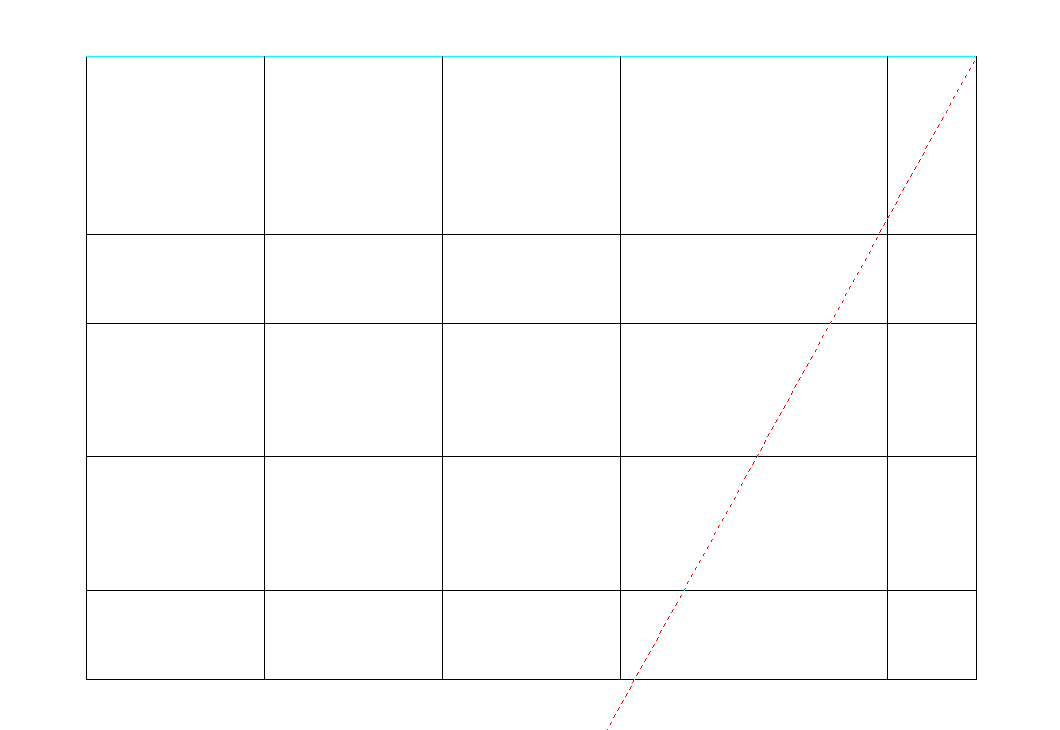

上の横の線の左の端から、交点を順に右クリックします。右クリックは、線の端や交点の位置をぴったり読み取る操作です。

画面のいちばん下の帯（ステータスバー）に、はじめの点からの長さと、1つ前の点からの長さが m で出ます。

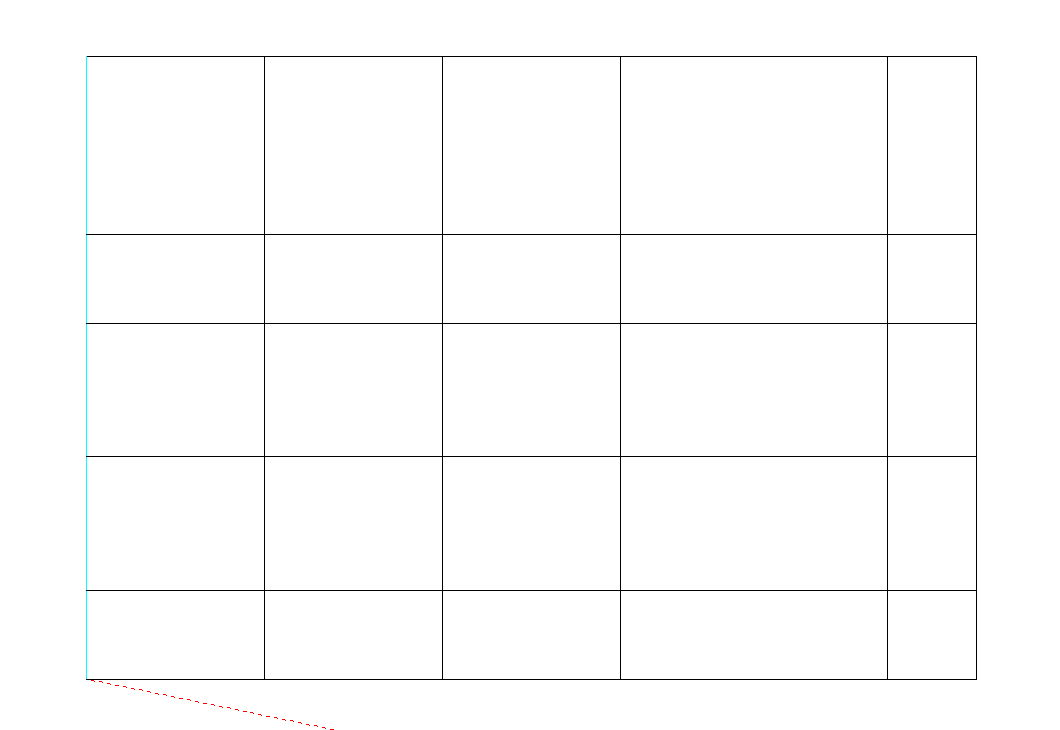

この例では、上の線で測った縦の通り芯の間隔が1.82・1.82・1.82・2.73・0.91m、左の線で測った横の通り芯の間隔が1.82・0.91・1.365・1.365・0.91mでした。

どちらも、頼んだ間隔どおりです。

測定のほかの使い方は、Jw_cadの測定で解説しています。

座標ファイルがうまく置けないとき

座標ファイルがうまく置けないときに見る所は、次の2つです。

• 思った位置に置けない
• ファイルが一覧に出ない

思った位置に置けない

通り芯が思った位置に置けないときは、ファイルのどの点が0,0かを見てください。ファイル読込では、ファイルの0,0の点がマウスの位置に来ます。

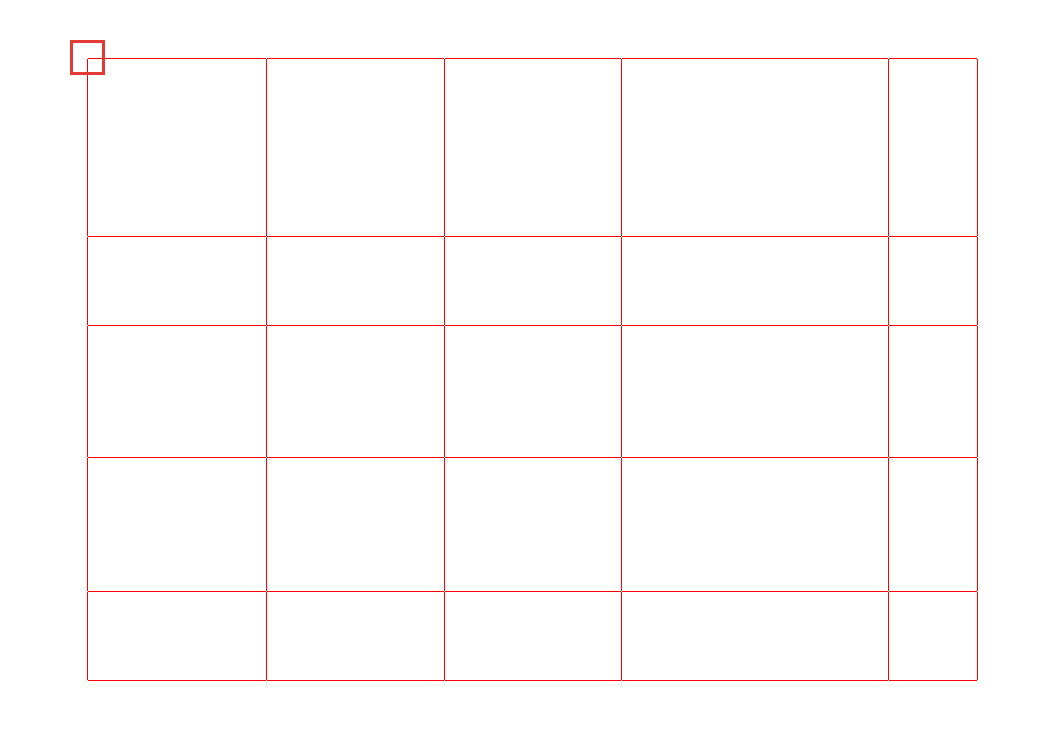

同じ書き方を頼んでも、AIによっては左上の交点を0,0にして、Yをマイナスで下へ書くことがあります。そのときは、置きたい左上の交点の位置で左クリックしてください。

ファイルが一覧に出ない

「開く」の窓のファイルの種類は、「TXT File(*.TXT)」です。受け取ったファイルが一覧に出ないときは、名前の終わりが「.txt」かを見てください。

名前の終わりが見えないときは、窓の「種類」の列が「テキスト ドキュメント」かで確かめられます。

ChatGPTに書かせた座標ファイルで、Jw_cadの作図を始めよう

ChatGPTに座標ファイルを書かせれば、寸法の決まった線をまとめてJw_cadに入れられます。この記事で解説したことは、次の4つです。

• 頼む文には「Jw_cadの座標ファイル」・ファイルの書き方・単位・間隔・ファイル名を書く
• 答えのファイルをダウンロードで、.txtのファイルを受け取る
• 座標ファイルのファイル名設定とファイル読込で、ファイルの0,0をマウスの位置に合わせて置く
• 置いたら測定で間隔を測り、頼んだ寸法かを確かめる

まずは手元の図面の通り芯の寸法で、ChatGPTに座標ファイルを頼んでみてください。
