Jw_cadのユーザーバー｜よく使うコマンドを集めたツールバー

• Jw_cadのツールバーを自分用にカスタマイズしたい
• ツールバーが消えた…
• ツールバーに何を並べるとよいかを知りたい

2次元CADのJw_cad（ジェイダブリューキャド）の画面の左右には、コマンド（線や円を描くなど、選んで使う機能）のボタンを並べたツールバーがあります。

ボタンの並びは初めから決まっていて、よく使うボタンが離れた所にあることもあります。そこで使えるのが、自分で作るツールバーです。

ただし作る窓は「表示」メニューの奥にあり、ボタンを番号で指定します。手順を知らないと、どこから始めればよいか分かりにくい機能です。

この記事では、よく使うコマンドを集めたツールバー（ユーザーバー）の作り方と、隠し方・戻し方を解説します。ツールバーが消えたり乱れたりしたときの直し方も紹介しています。

画面：Jw_cad Version 10.03.6（Windows 11）

ユーザーバーとは

ユーザーバーは、ツールバーを自分で作る機能です。並べたいコマンドのコード番号を入れると、そのボタンだけを並べたツールバーができます。

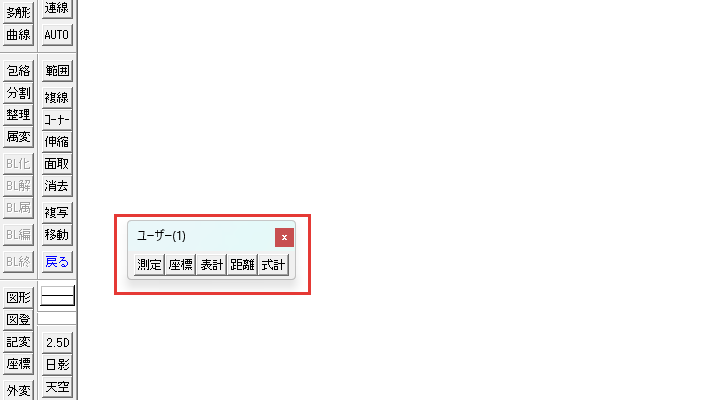

ユーザーバーは「ユーザー(1)」〜「ユーザー(6)」の6本までで、出すか隠すかは1本ずつ選べる作りです。出したユーザーバーは、作図ウィンドウ（図面を作図する白い所）の上に浮いた形で表示されます。

余白をドラッグすると動かせて、画面の端に寄せれば貼り付くのも、ほかのツールバーと同じです。何を並べるかは、自分の作図でよく使うコマンドから決めます。

この記事の例でユーザー(1)に並べるのは、測定・座標ファイル・表計算・距離指定点・式計算の5つです。

ボタンには「測定」「座標」「表計」「距離」「式計」と短い名前が出ます。

ユーザーバー設定の項目

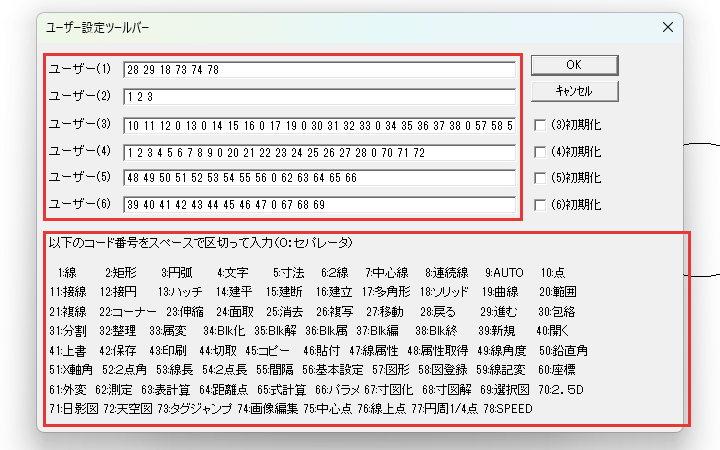

ユーザーバーの中身を決めるのは、窓「ユーザー設定ツールバー」です。メニューバーの表示からツールバーを選ぶと窓「ツールバーの表示」が開き、その中のユーザーバー設定のボタンで開きます。

窓「ユーザー設定ツールバー」の項目を、次の表にまとめました。

欄には、コード番号を半角スペースで区切って入れます。「0」を入れると、ボタンとボタンの間があきます。

(1)の初めの値は、戻る・進む・ソリッド・タグジャンプ・画像編集・SPEEDの6つです。(1)と(2)には初期化のチェックが無いので、書き換える前に元の番号を控えておきます。

コード番号は、キーの割当（基本設定のKEYタブ）で使う番号とは別の番号です。たとえば測定は、KEYタブでは31、ユーザーバーでは62になります。

窓の下に並ぶコード番号の一覧を、次の表にまとめました。この表は手順の中で番号を引くときに使うので、先に次の節へ進んでもかまいません。

ユーザーバーを作る

ここでは、ユーザー(1)の欄を「62 60 63 64 65」（測定・座標・表計算・距離点・式計算）に書き換えて、ユーザーバーを出します。

ユーザー(1)には初めから番号が入っているので、元の「28 29 18 73 74 78」を控えておいてください。

1ツールバーの表示の窓を開く

メニューバーの表示からツールバーを選びます。窓「ツールバーの表示」が開き、ツールバーの名前がチェックの付いた一覧で並びます。

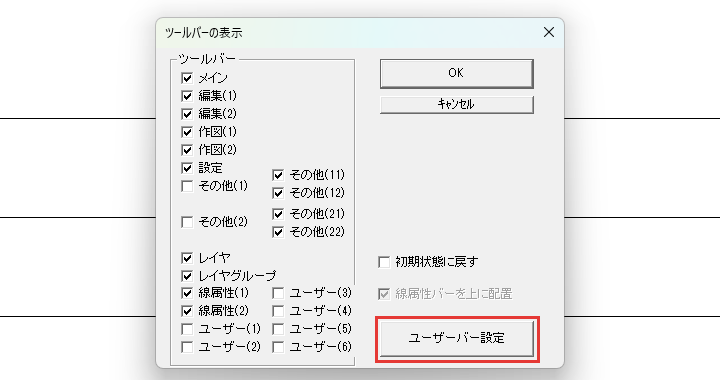

2ユーザーバー設定を押す

窓のユーザーバー設定を押します。窓「ユーザー設定ツールバー」が開きます。

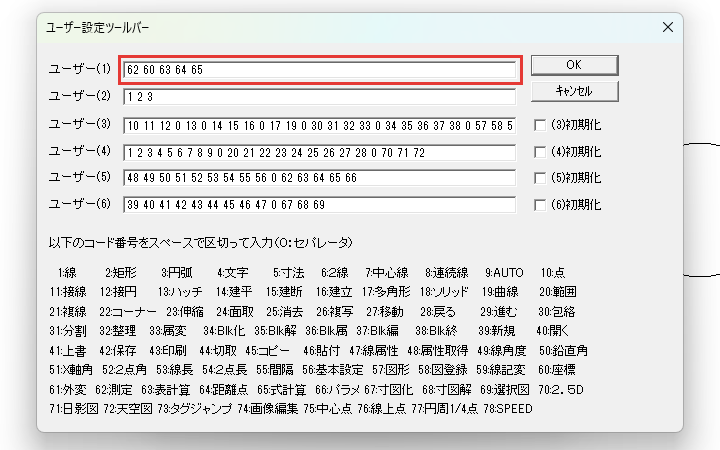

3ユーザー(1)の欄に番号を入れる

ユーザー(1)の欄の番号を消して、「62 60 63 64 65」と入れます。数字とスペースは、日本語入力を切って半角で打ちます。

4OKで窓を閉じる

窓「ユーザー設定ツールバー」のOKを押します。窓「ツールバーの表示」に戻ります。

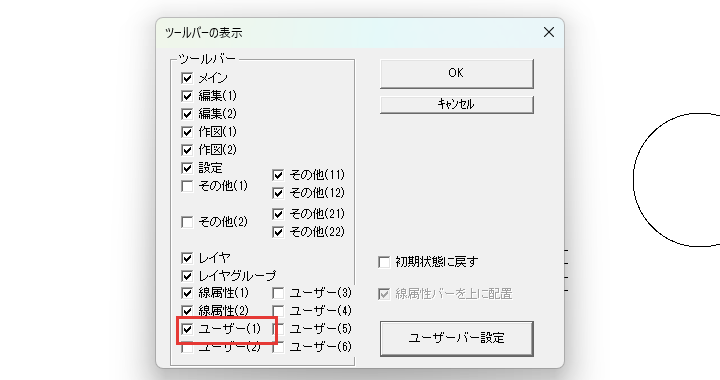

5ユーザー(1)にチェックを入れてOKを押す

窓「ツールバーの表示」のユーザー(1)にチェックを入れ、OKを押します。初めの設定では、ユーザー(1)〜(6)のどれにもチェックがありません。

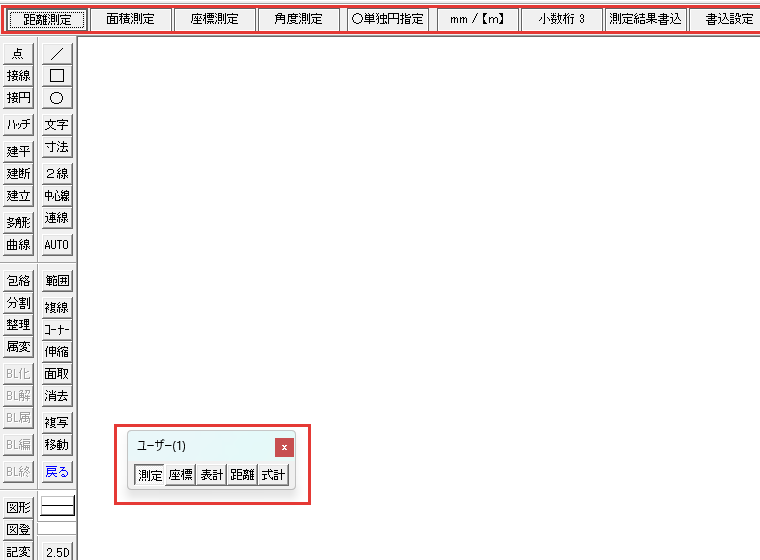

作図ウィンドウに、「ユーザー(1)」の題の付いたツールバーが出ます。1つ目の測定を押すと、測定のコマンドに切り替わります。

6任意：コントロールバーのボタンまで進める

番号のあとに「-1」「-2」と付けると、コマンドを選んだうえで、コントロールバー（作図ウィンドウの上の帯）の左から1つ目・2つ目のボタンを押した状態で始まります。

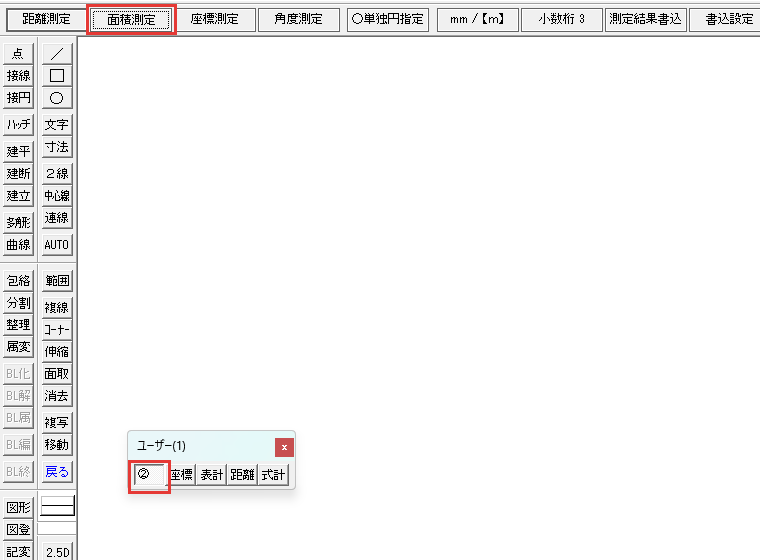

たとえば「62」を「62-2」にすると、ボタンの絵が「②」になり、押すと測定の2つ目のボタン面積測定から始まります。

「-1」「-2」を付けられるコードは、次の15です。

• 4（文字）・5（寸法）・8（連続線）・13（ハッチ）・17（多角形）・19（曲線）・20（範囲）・21（複線）・23（伸縮）・25（消去）・26（複写）・27（移動）・31（分割）・60（座標）・62（測定）

これで、よく使うコマンドを集めたユーザーバーができました。隠すときは、窓「ツールバーの表示」でユーザー(1)のチェックを外してOKを押します。

元の並びに戻すときは、窓「ユーザー設定ツールバー」のユーザー(1)の欄に、控えておいた「28 29 18 73 74 78」を入れ直してください。

ユーザーバーがうまく出ないとき

作ったユーザーバーが出ないときや、左右のツールバーまで消えたり乱れたりしたときの症状は、次の2つです。

• ユーザーバーが出ない
• ツールバーが消えた・乱れた

ユーザーバーが出ない

番号を入れたのにユーザーバーが出ないときは、窓「ツールバーの表示」でユーザー(1)にチェックがあるかを見てください。番号を入れるだけでは、ユーザーバーは出ません。

チェックを入れたあとは、窓のOKを押して閉じてください。

ツールバーが消えた・乱れた

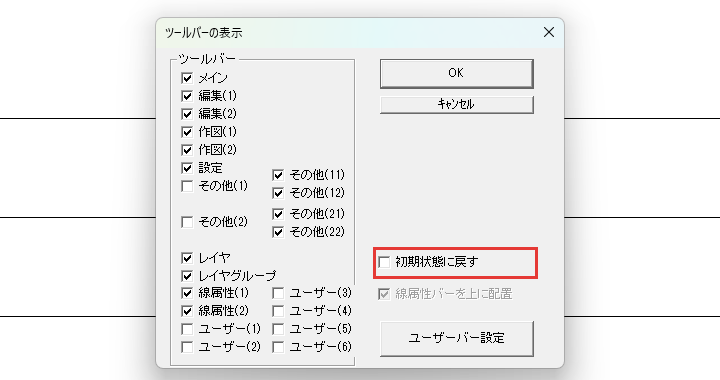

左右のツールバーが消えたり並びが乱れたりしたときは、窓「ツールバーの表示」の「初期状態に戻す」にチェックを入れてOKを押します。

初めの状態に戻るのは、ツールバーの種類と位置、画面の端に貼り付いているか浮いているかの、すべてです。

画面の縦の大きさが一定より大きいと、この項目は「初期状態に戻す(1)」「初期状態に戻す(2)」の2つに分かれます。(2)では、初めのツールバーの代わりに、ユーザーバーの(3)〜(6)が表示されます。

ツールバーの配置の全体は、Jw_cadの画面とはで確かめてください。

よく使うコマンドを並べたユーザーバーを1本作ってみよう

ユーザーバーは、コマンドのコード番号を並べて自分で作るツールバーです。この記事で解説したことは、次の3つです。

• 窓「ユーザー設定ツールバー」のユーザー(1)〜(6)の欄に、コード番号を半角スペースで区切って入れる
• 窓「ツールバーの表示」でユーザー(1)〜(6)にチェックを入れると、ユーザーバーが出る
• ツールバーが消えたり乱れたりしたら、「初期状態に戻す」で初めの状態に戻せる

まずは自分の作図でよく使うコマンドを3つほど選び、ユーザー(2)などの別の欄に並べてみてください。
