Jw_cadのSFC形式とSXF｜公共工事のCADデータの読み込みと線色・線種
- SFCのファイルは、Jw_cadで開ける？
- SXFで保存したら、線の色や形が変わってしまう…
- SXF対応拡張線色とは何かを知りたい
2次元CADのJw_cad（ジェイダブリューキャド）では、公共工事で使うSFC形式のファイルを開き、SFC形式やP21形式で保存できます。
しかしSFCを開くと、縮尺がS=1/1になり、線の色や形も元の図面と違って見えます。SFCは、Jw_cadの図面とは別の決まりで縮尺と線を持つ形式だからです。
この記事では、SFCファイルを開く手順と、SFC形式・P21形式で保存する手順を解説します。あわせて、開いたSFCの縮尺がS=1/1になる理由と、SXF対応拡張線色・線種の場所も分かります。
画面：Jw_cad Version 10.03.6（Windows 11）SFC形式とP21形式とは
SFC形式とP21形式は、どちらもSXFという受け渡しの決まりに沿った形式です。SXFは、公共工事の電子納品で使う、CADデータを受け渡すための決まりです。

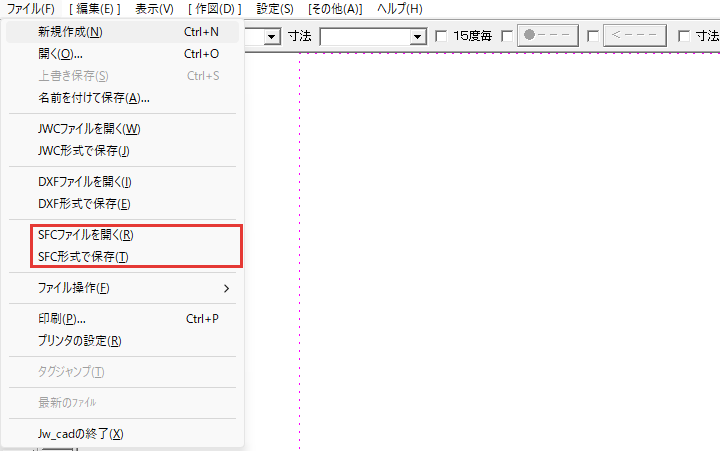

Jw_cadでは、メニューバーのファイルのSFCファイルを開くとSFC形式で保存の2つを使います。P21で保存するときも、SFC形式で保存から始めます。
SFCファイルを開く
受け取ったSFCは、SFCファイルを開くから、ファイル選択のダイアログで選んで開きます。ファイル選択は、Jw_cadで図面のファイルを選ぶ画面です。
「SFCファイルを

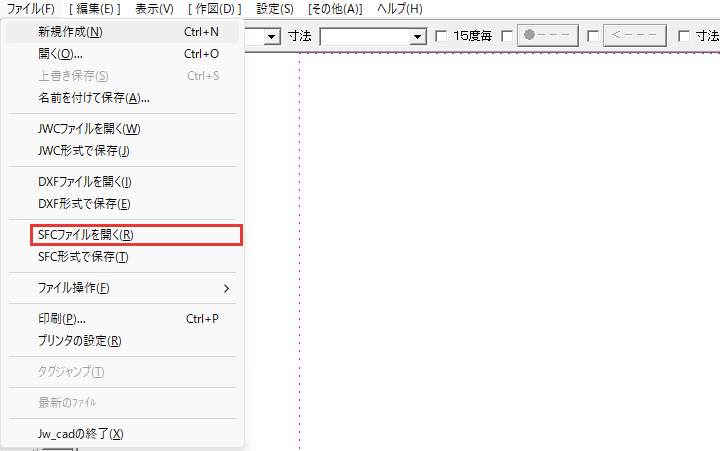

メニューバーのファイルを押し、SFCファイルを開くを押します。
ファイル選択のダイアログが開きます。左上のファイルの種類の欄に出ているのは、sfcです。
SFCのある

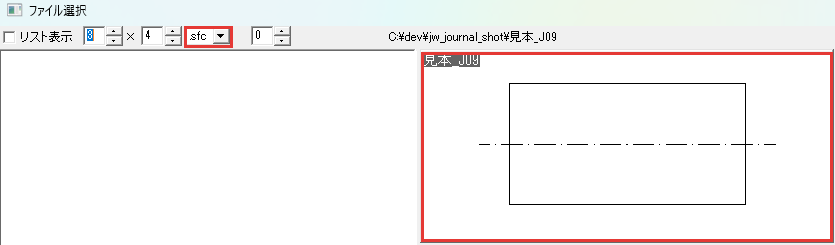

ダイアログの左のフォルダーの一覧で、SFCのあるフォルダーを押します。右に、SFCの縮小図（図面を小さく描いた絵）が並びます。
縮小図を
開きたい図面の縮小図の中の、ファイル名が書かれていない所をダブルクリックします。ファイル名の所を1回押すと、ファイル名を変える操作になるためです。

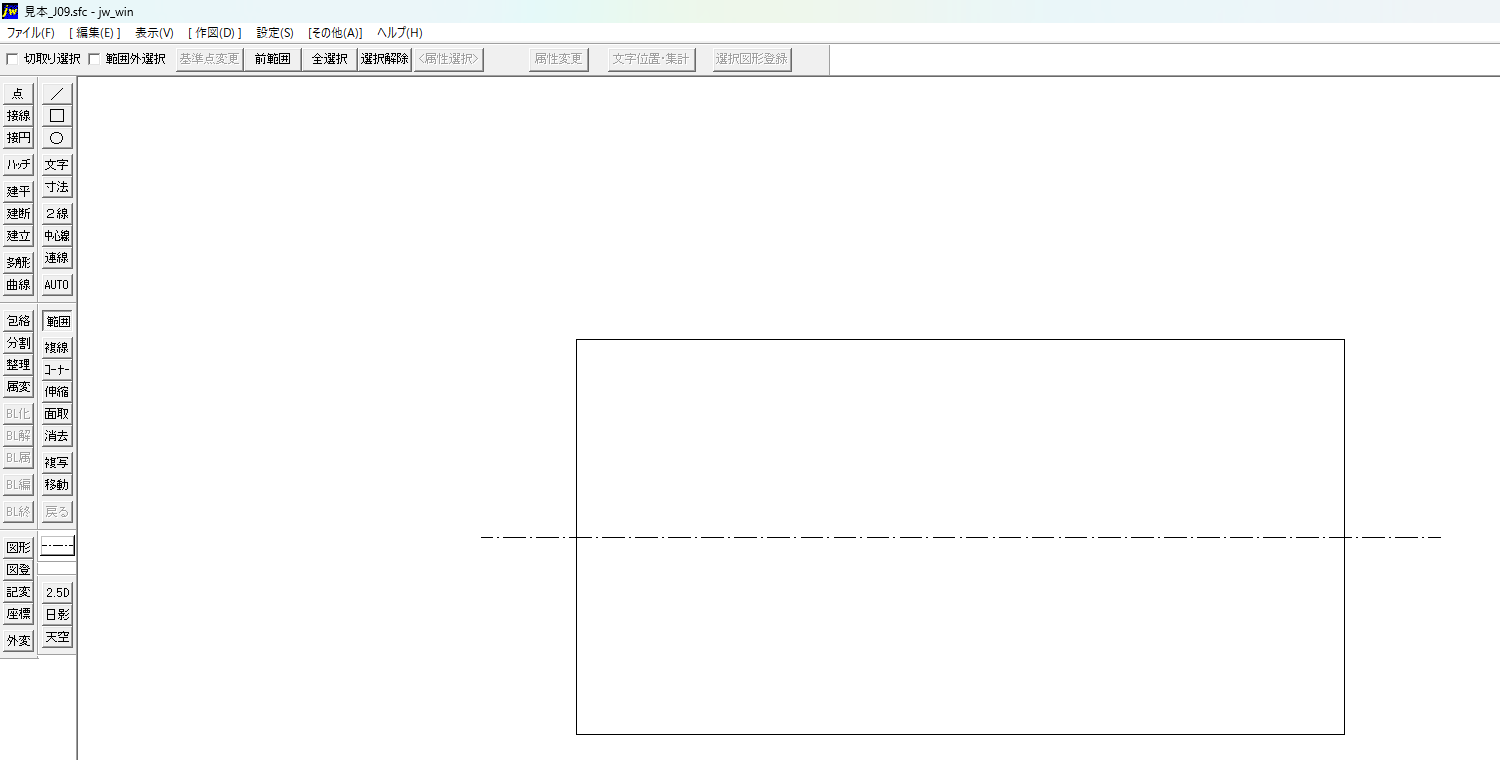

図面が開き、画面のいちばん上のタイトルバーに出るファイル名が「.sfc」で終わります。P21のファイルを開くときは、普段の開くのファイル選択で、ファイルの種類を.p21に替えてください。
開いたSFCで変わること
SFCを開くと、縮尺と線の見え方がJw_cadの図面と変わります。変わるのは、次の2つです。
- 縮尺がS=1/1になる
- 線の色と線種が変わる
縮尺がS=1/1になる
SFCを開くと、縮尺がすべてS=1/1になります。SFCは図面の部分（部分図）ごとに縮尺を持っているため、Jw_cadで読み込むと、すべてのレイヤグループの縮尺が1/1になります。
レイヤグループは、Jw_cadで縮尺が決まる単位です。縮尺は、画面のいちばん下のステータスバーの右側で確かめられます。
レイヤ（図面の要素を種類ごとに分けて描く層）の番号も、SXFの決まりの順に割り当て直したものです。
線の色と線種が変わる
SFCを開くと、線の色と線種は、SXF対応拡張線色・線種に割り当てられます。SXF対応拡張線色・線種は、SXFで使う線の色と線種です。

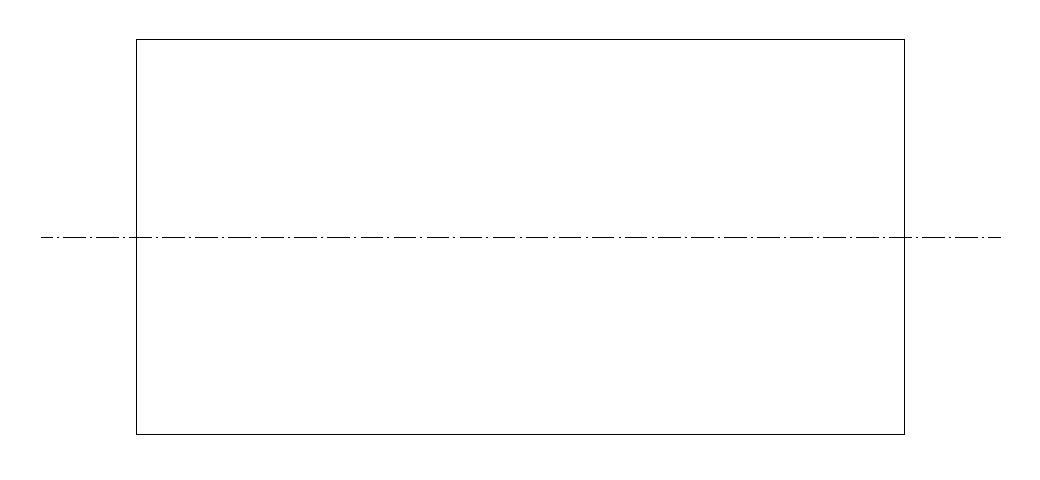

そのため、Jw_cadで保存したSFCを開き直すと、保存する前の図面と、線の色や一点鎖線の間隔が違って見えます。
SXF対応の線色と線種
線色は線の色、線種は実線や一点鎖線などの線の形です。SXFの線色と線種を扱う所は、次の2つのダイアログです。
- 線属性のSXF対応拡張線色・線種
- 基本設定のSXF読込み・SXF書出し
線属性のSXF対応拡張線色・線種
SXFの線色と線種は、線属性のダイアログのSXF対応拡張線色・線種にチェックを入れて選びます。線属性は、これから描く線の色と形を選ぶダイアログです。
「線属性」

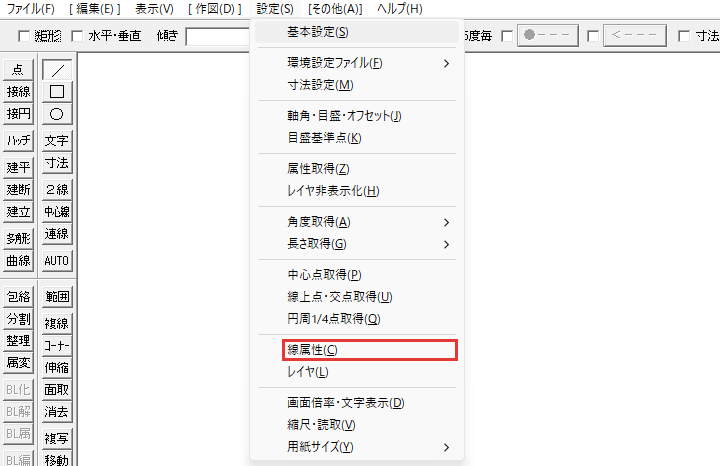

メニューバーの設定を押し、線属性を押します。
「SXF対応拡張線色・

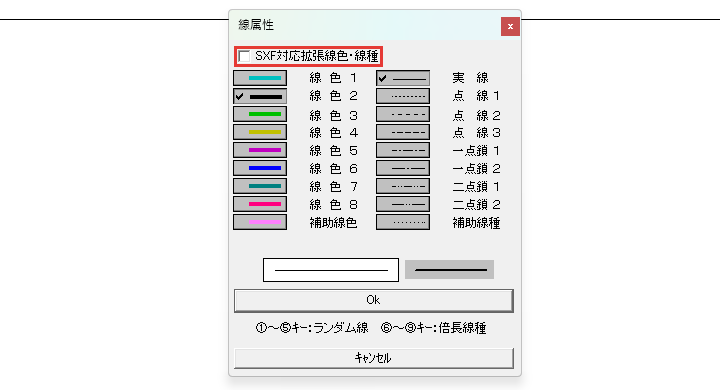

線属性のダイアログのいちばん上のSXF対応拡張線色・線種を押して、チェックを入れます。初期の設定では、チェックは入っていません。

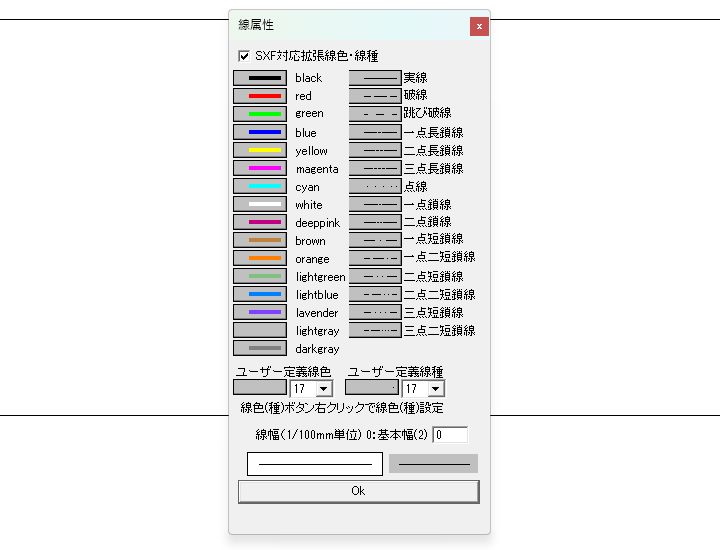

チェックを入れると、線色はblack・red・blueなどの16色とユーザー定義線色に、線種は実線・破線・一点長鎖線などの15種とユーザー定義線種に替わります。
基本設定のSXF読込み・SXF書出し

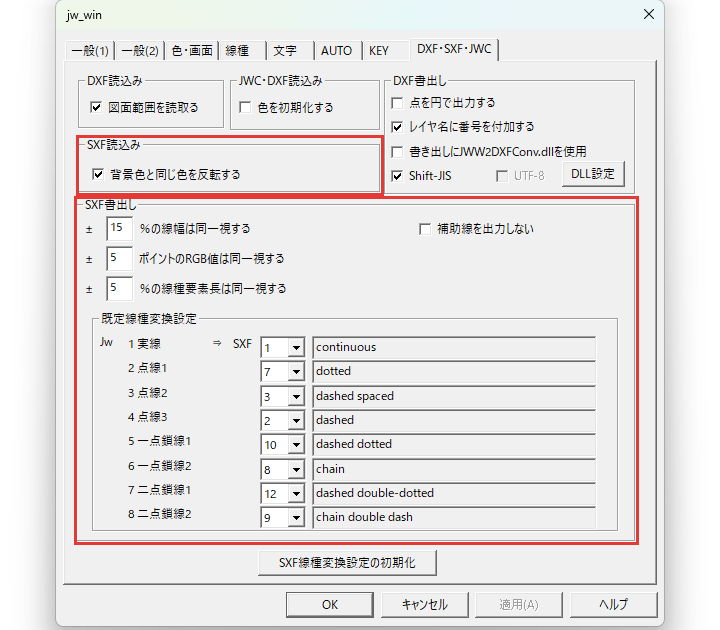

SXFを読み込むときと保存するときの線の扱いは、SXF読込みとSXF書出しの欄で決めます。どちらも、基本設定のダイアログのDXF・SXF・JWCタブの欄です。
基本設定のダイアログは、メニューバーの設定の基本設定から開きます。
SXFの項目と初期の設定を、次の表にまとめました。表の「□」は、数を打つ欄です。
| 欄 | 項目 | 初期の設定 | 働き |
|---|---|---|---|
| SXF読込み | 背景色と同じ色を反転する | オン | 背景色と同じ色を読み込んだとき、その色を反転して表示する |
| SXF書出し | ±□％の線幅は同一視する | 15 | 線幅の差がこの％以内なら、同じ線幅として保存する |
| SXF書出し | ±□ポイントのRGB値は同一視する | 5 | 線色の赤・緑・青の値（RGB値）の差の合計がこの値以内なら、同じ線色として保存する |
| SXF書出し | ±□％の線種要素長は同一視する | 5 | 線種の線と間の長さの差の合計がこの％以内なら、同じ線種として保存する |
| SXF書出し | 補助線を出力しない | オフ | チェックを入れると、補助線（画面には出るが印刷されない線）を保存しない。入れないと「補助線」という名前のレイヤに保存する |
| SXF書出し | 既定線種変換設定 | 実線→1 など8行 | Jw_cadの線種を、SXFの線種の何番として保存するかを決める |
| SXF書出し | SXF線種変換設定の初期化 | （ボタン） | 既定線種変換設定を初めの値に戻す |
SFC形式とP21形式で保存する
SFCとP21の保存は、どちらもSFC形式で保存から始めます。P21の項目はメニューに無く、P21は新規作成のダイアログの保存形式で選びます。
SFCとP21のどちらで保存するかは、発注者の指定のとおりです。どちらにするか、ファイルの名前をどう付けるかなどは、発注者ごと・年度ごとに違うためです。
「SFC形式で

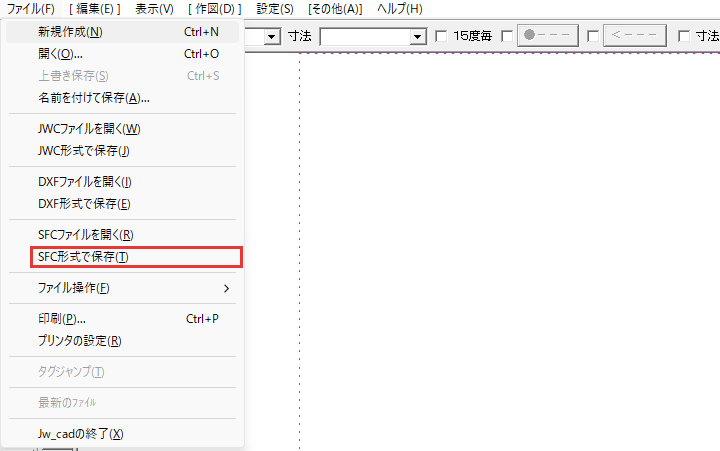

メニューバーのファイルを押し、SFC形式で保存を押します。
ファイル選択のダイアログが開くので、ここで保存する先を選びます。
フォルダーを
フォルダーの一覧で保存するフォルダーを押し、ダイアログのいちばん上の段の新規を押します。名前を付けるための、新規作成のダイアログが開きます。
保存形式を

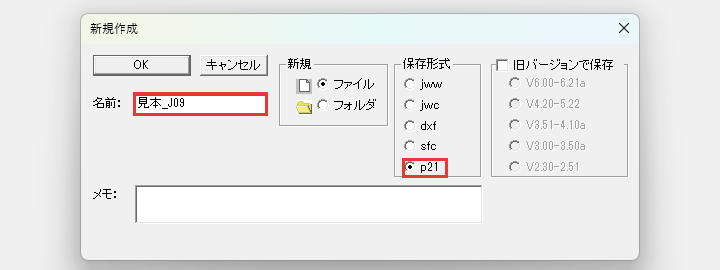

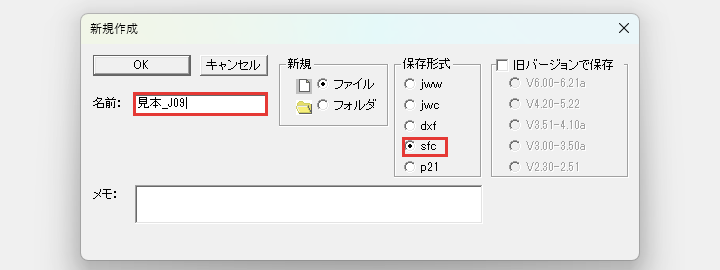

名前の欄に名前を打ち、SFCなら保存形式のsfcのまま、P21ならp21を選びます。形式を決めたら、OKを押してください。
OKを押すと、選んだ形式のファイルが、選んだフォルダーにできます。
発注者の指定を確かめて、SFCかP21で図面を納めよう
SFCとP21は、公共工事の電子納品で使うSXFの形式です。この記事で解説したことは、次の5つです。
- SFCはSFCファイルを開くで開く
- 開いたSFCは、縮尺がS=1/1になり、線はSXF対応拡張線色・線種になる
- SXFの線色・線種は、線属性のSXF対応拡張線色・線種で選ぶ
- SXFの保存の線の扱いは、基本設定のSXF書出しの欄で決める
- SFCもP21もSFC形式で保存から保存し、P21は保存形式のp21で選ぶ
保存する前に、SFCとP21のどちらで保存するかを、発注者の指定で確かめてください。
