Jw_cadのレイヤ分け｜建築図面の標準レイヤ構成

• Jw_cadのレイヤー分けは、どうすればいい？
• おすすめのレイヤー分けが分からない…
• レイヤーに名前を付ける方法を知りたい

2次元CADのJw_cad（ジェイダブリューキャド）で、1つのレイヤグループに入るレイヤは、0〜F の16です。

何をどのレイヤに描くかを決めておけば、寸法だけを隠すのも、通り芯だけを編集できなくするのも、レイヤバーのボタンで切り替えられます。

しかし、決めずに描き始めると、壁と文字が同じレイヤに混ざり、あとから線を選び分けるのに手間がかかります。番号だけでは、どのレイヤに何を描いたかも覚えておけません。

この記事では、平面図を通り芯から寸法までの8つのレイヤに分ける一例と、レイヤとレイヤグループに名前を付ける手順を解説します。立面図・詳細図・住宅1棟の図面での分け方にも触れます。

画面：Jw_cad Version 10.03.6（Windows 11）

レイヤ分けとは

レイヤ分けは、何をどのレイヤに描くかを、線を引く前に決めておくことです。決めた分け方は、レイヤの名前にして図面に残します。

レイヤの分け方の基本（縮尺の違う図はレイヤグループで分ける、あとから直すものは別のレイヤにする、など）は、Jw_cadのレイヤとは｜図面の要素を種類ごとに分けて描く仕組みで解説しています。

平面図の標準のレイヤ構成

平面図は、描くものごとに、次の8つのレイヤに分けます。決まりではなく一例で、番号は描く順です。

8から先は予備に残し、図面枠は、平面図とは別のレイヤグループF に置きます。縮尺を変えて大きさが変わるのは書込レイヤグループの図だけなので、平面図の縮尺を変えても、図面枠はそのまま残ります。

敷地と外構を平面図と同じ縮尺で描くなら、置き場所は平面図のレイヤ5 です。縮尺の違う配置図にするときは、別のレイヤグループに分けてください。

レイヤに名前を付ける

レイヤの名前は、「レイヤー一覧」の枠の左上を押して開く「レイヤ名設定」で付けます。名前を付けておけば、ステータスバーに番号と一緒に名前が出るので、書込レイヤを取り違えにくくなります。

1レイヤー一覧を開く

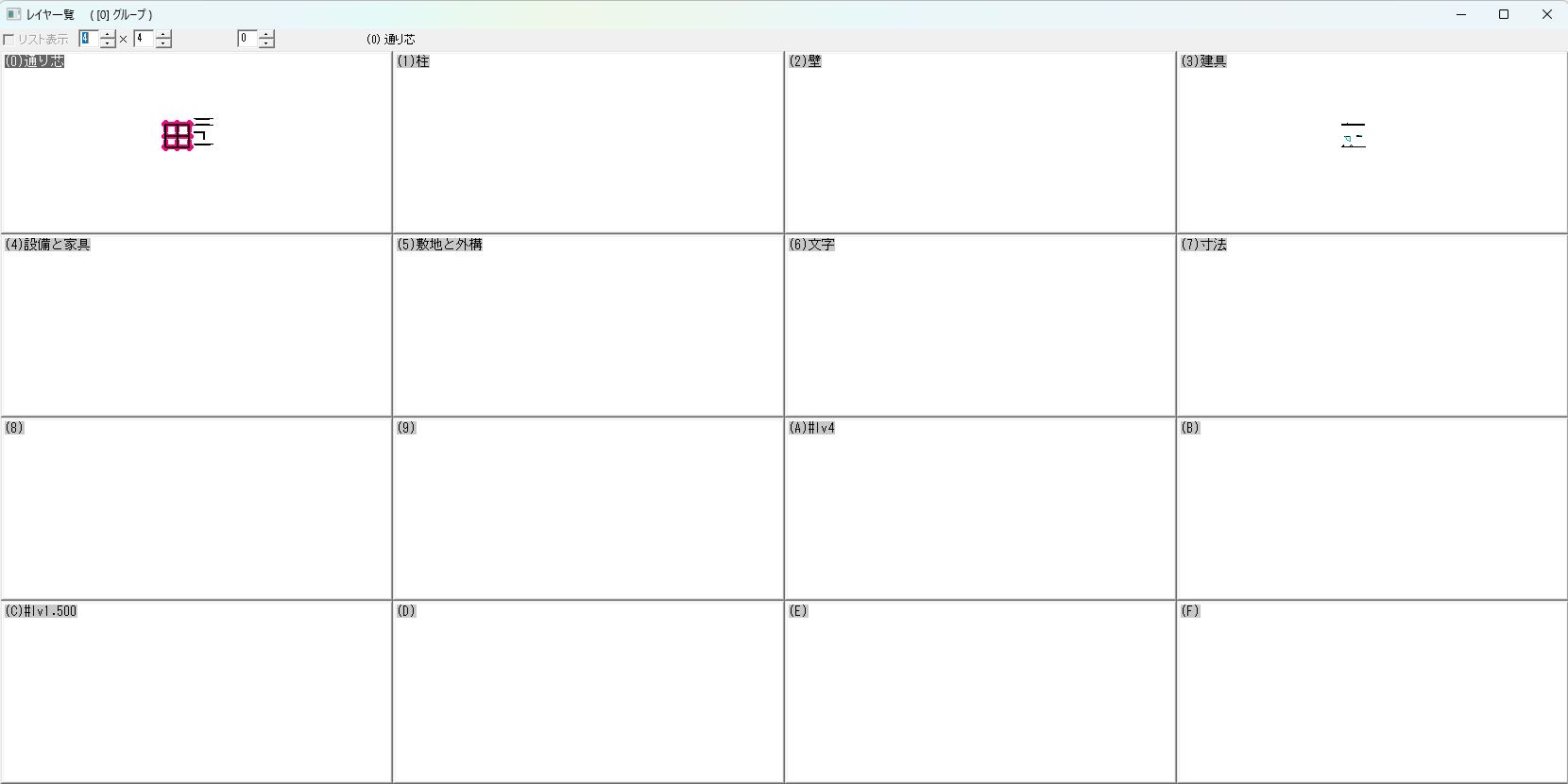

画面の右のレイヤバーで、いま書込レイヤになっているボタン（赤い丸のボタン）を右クリックします。「レイヤー一覧」が開き、4×4 の枠にレイヤ 0〜F が並びます。

2枠の左上の番号を押す

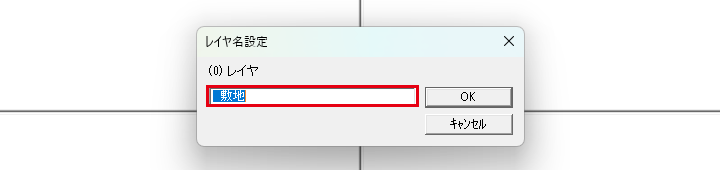

レイヤ0 の枠の左上にある「(0)」の部分を左クリックします。「レイヤ名設定」が開きます。

3名前を入れて OK を押す

前の名前が入っていたら消してから、名前の欄に「通り芯」と入れてOKを押します。

4ほかのレイヤにも名前を付ける

同じように、(1)〜(7) の枠の左上を順に押して、柱・壁・建具・設備と家具・敷地と外構・文字・寸法の名前を付けます。

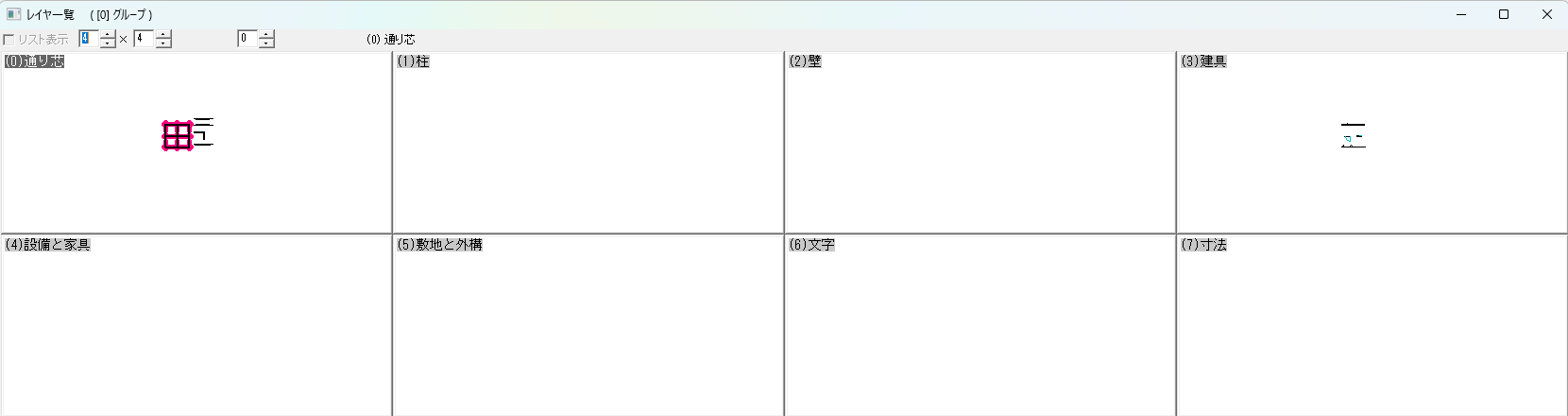

これで、「レイヤー一覧」の枠の左上に、8つのレイヤの名前が並びました。名前を日本語にしておけば、ほかの人がファイルを開いたときにも、どのレイヤに何があるかが分かります。

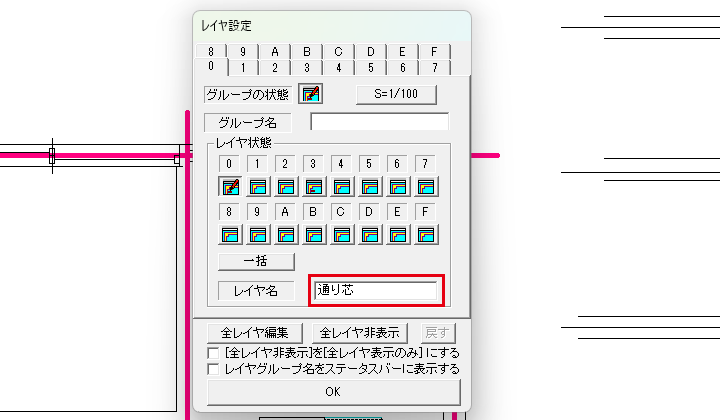

書込レイヤの名前は、メニューバーの設定からレイヤで開く「レイヤ設定」のレイヤ名の欄でも変えられます。ほかのレイヤの名前は、「レイヤー一覧」から付けてください。

レイヤグループに名前を付ける

レイヤグループの名前は、「レイヤグループ一覧」の枠の左上を押して開く「レイヤグループ名設定」で付けます。手順は、レイヤの名前の付け方と同じです。

1レイヤグループ一覧を開く

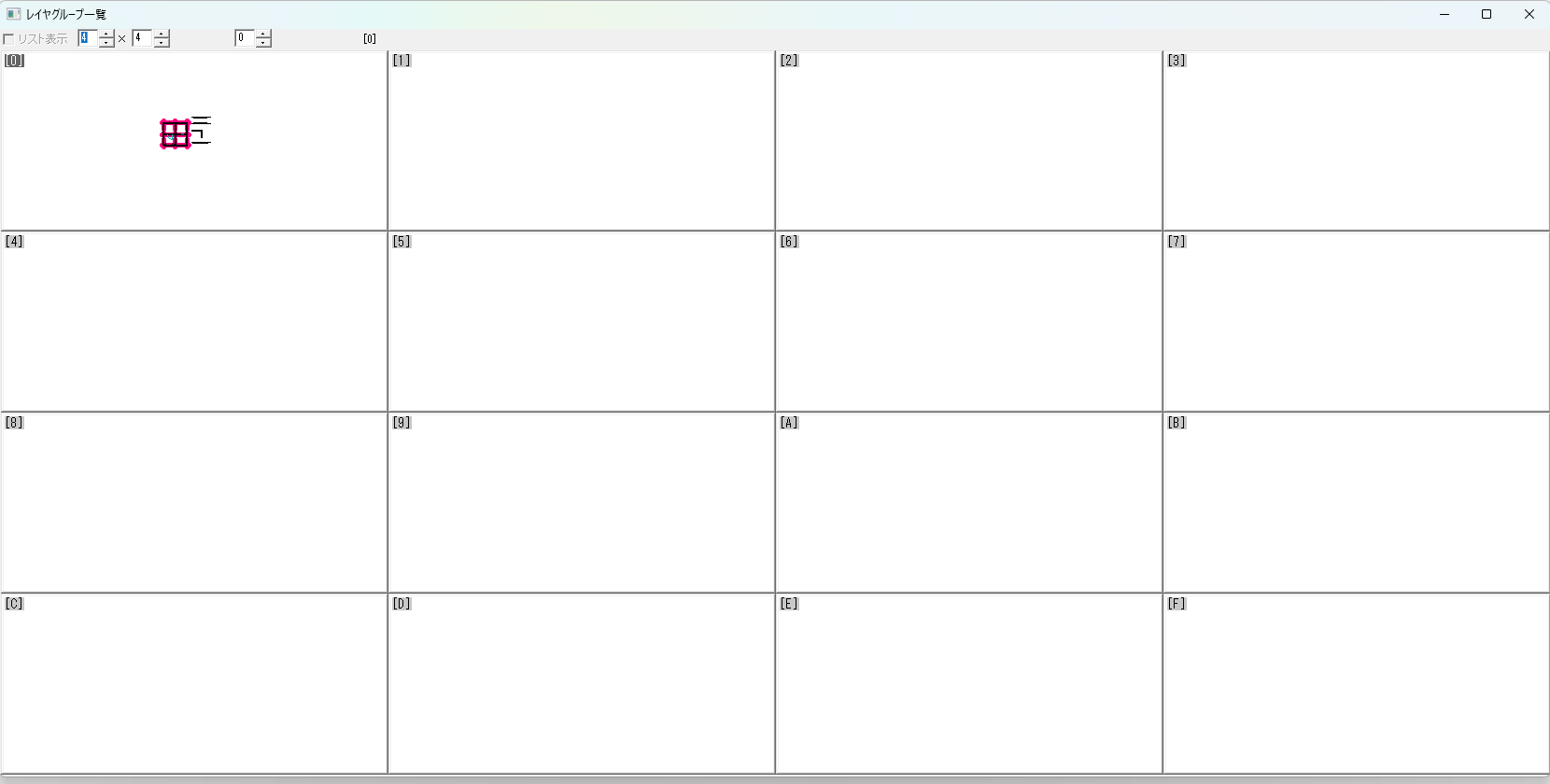

レイヤバーの右にある、四角いボタンの [0]〜[F] の列（レイヤグループバー）で、いま書込グループになっているボタンを右クリックします。「レイヤグループ一覧」が開きます。

2グループの枠の左上を押す

[0] の枠の左上を左クリックします。「レイヤグループ名設定」が開きます。

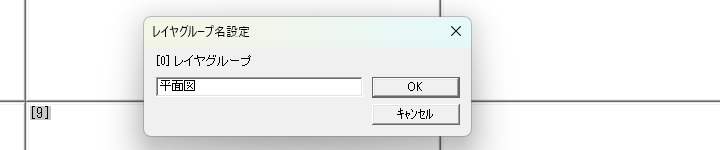

3グループの名前を入れて OK を押す

名前の欄に「平面図」と入れて、OKを押します。

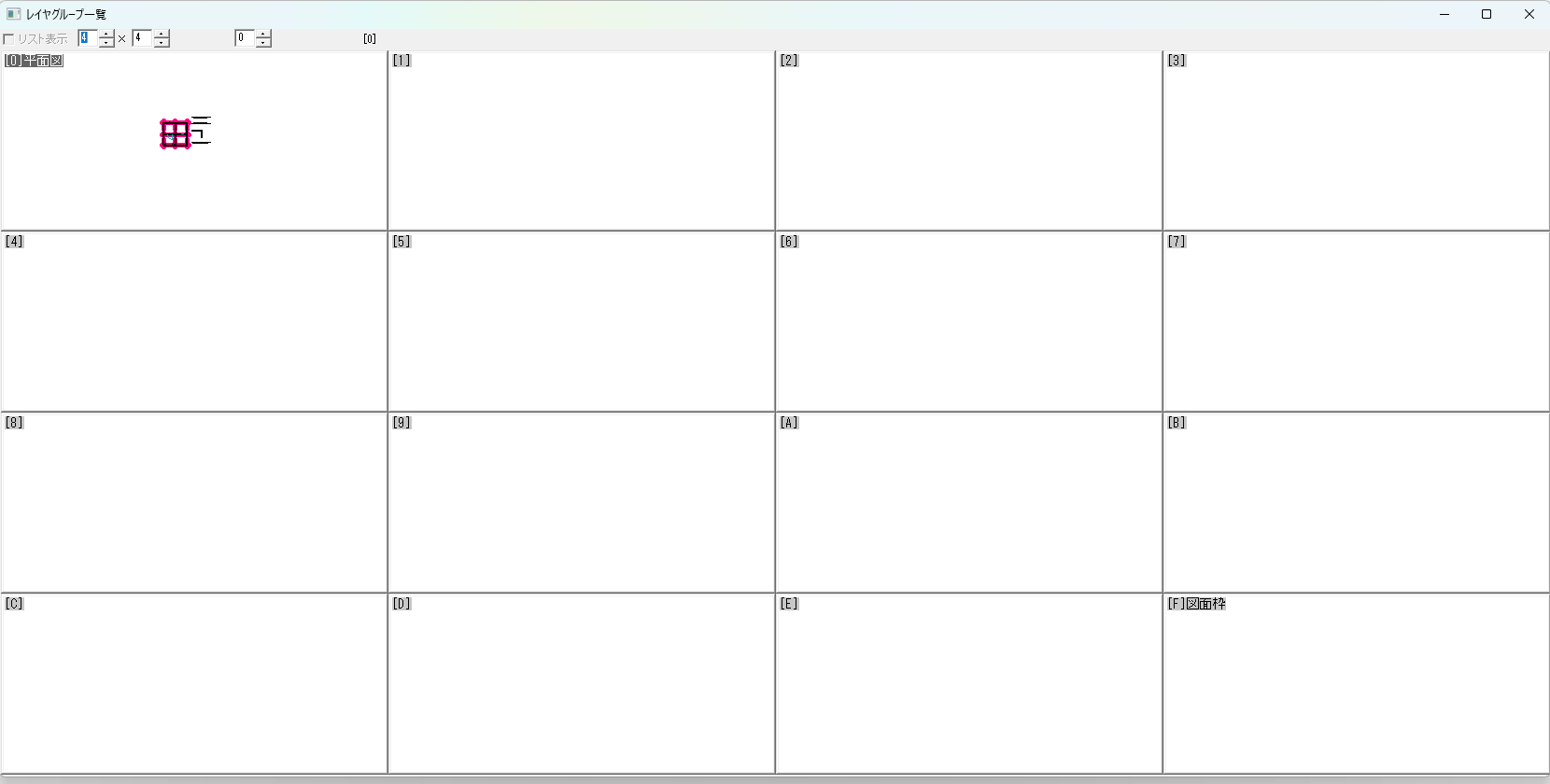

同じように [F] の枠の左上を押して「図面枠」と名前を付ければ、平面図と図面枠のグループを一覧で見分けられます。

図面の種類ごとのレイヤ構成

図面を1つのファイルに入れるときは、図面ごとにレイヤグループを分けるのが基本です。グループごとに縮尺を決められるので、縮尺の違う図面も1つのファイルに収まります。

立面図と詳細図のレイヤの分け方と、住宅1棟を1つのファイルに入れるときのグループの分け方の一例は、次のとおりです。

• 立面図：レイヤ0 に基準線、レイヤ1 に躯体（建物の骨組み）の外形線
• 詳細図：構造材・下地材・仕上材のように、平面図より細かく分ける
• 住宅1棟：グループ0 に1階平面図、1 に2階平面図、2 に立面図、3 に断面図、4 と 5 に詳細図、8 に配置図、F に図面枠

グループごとの縮尺の決め方は、「Jw_cadのレイヤグループ」（準備中）で取り上げます。

レイヤ分けを決めるときの考え方

レイヤ分けと一緒に決めておきたいのは、線色・下書きの線・使い回し方の3つです。

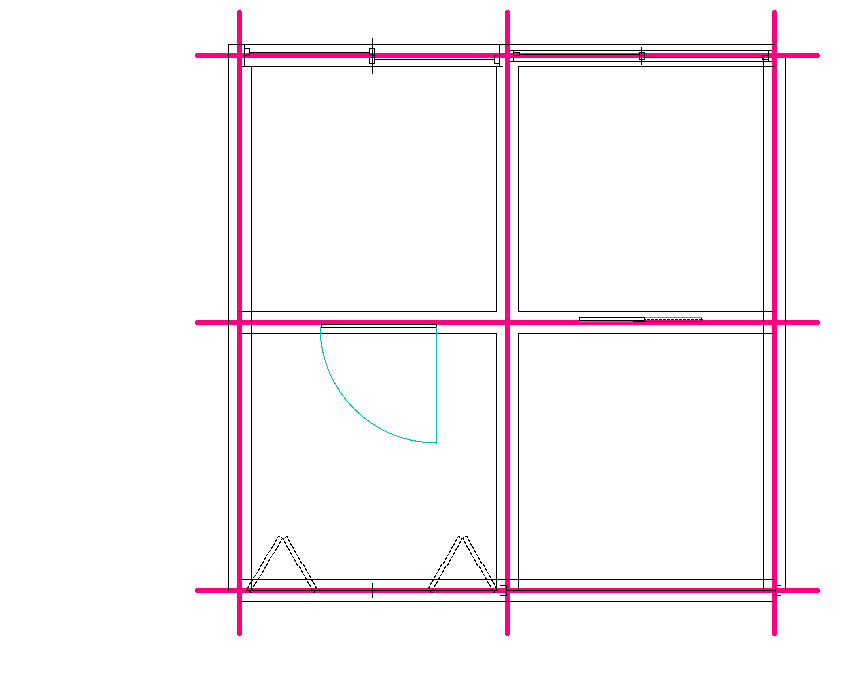

1つ目は、レイヤごとの線色です。通り芯は線色8、壁は線色2 のようにそろえておくと、画面で要素を見分けやすくなります。

2つ目は、下書きの線です。下書きのためのレイヤは作らず、位置を出すための線は、印刷されない補助線種で描きます。

3つ目は、決めた構成の使い回しです。レイヤ名・縮尺・図面枠を整えた図面を「テンプレート_A2」のような名前で保存しておけば、次の図面は、そのファイルを開いて始められます。

保存の手順は、Jw_cadのファイルの保存と開き方｜新規作成とファイル形式の違いを見てください。

名前を付けた8つのレイヤを、次の図面でも使い回そう

この記事で解説したことは、次の6つです。

• レイヤ分けは、何をどのレイヤに描くかを、線を引く前に決めておくこと
• 平面図は、通り芯・柱・壁・建具・設備と家具・敷地と外構・文字・寸法の8つに分けるのが一例で、図面枠はグループF に置く
• レイヤの名前は、「レイヤー一覧」の枠の左上から「レイヤ名設定」で付ける
• グループの名前は、「レイヤグループ一覧」から「レイヤグループ名設定」で付ける
• 住宅1棟を1つのファイルに入れるときは、図面ごとにレイヤグループを分ける
• レイヤごとに線色も決め、構成を整えた図面を保存して使い回す

まずは今の図面のレイヤ 0〜7 に名前を付け、「テンプレート_A2」のような名前で保存してみてください。
