Jw_cadの寸法値の編集｜移動・書き換え・一括処理

• Jw_cadで、寸法値を移動するには？
• 寸法値の数字を書き換えたい…
• 寸法をまとめて書く方法を知りたい

2次元CADのJw_cad（ジェイダブリューキャド）で寸法を書くと、寸法値（寸法の長さの数字）がほかの線や文字に重なる場合があります。そのたびに寸法ごと消して書き直すのは手間です。

しかし、寸法コマンドの寸法値のボタンを使えば、寸法を残したまま寸法値だけを動かせます。寸法値の書き換えも、同じボタンからできます。

この記事で解説するのは、寸法値を移動する・書き換える・寸法値だけを書く手順です。並んだ線の寸法を一括処理でまとめて書く方法も分かります。

画面：Jw_cad Version 10.03.6（Windows 11）

寸法値の編集とは

寸法値の編集は、寸法コマンドの寸法値のボタンを押して、書いた寸法の寸法値を動かしたり書き換えたりする操作です。このとき、寸法線や引出線はそのまま残ります。

寸法値のボタンを押すと、ステータスバー（画面のいちばん下の案内の帯）に「【寸法値】の始点指示(L)　移動寸法値指示(R)　変更寸法値指示(RR) 2点間[Shift]+(RR)」と出ます。

案内の (L) は左クリック、(R) は右クリック、(RR) は右ダブルクリックです。クリックの仕方で、次の3つの操作を使い分けます。

寸法値を移動する

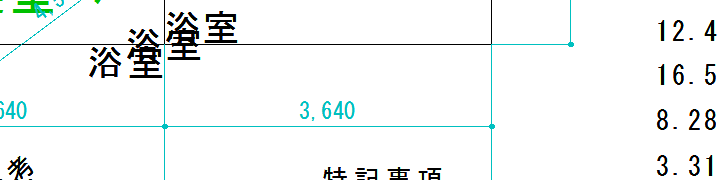

移動の前

移動の後

寸法値を動かすときは、寸法値のボタンを押し、動かしたい寸法値を右クリックしてから、移動先を左クリックします。寸法線と引出線は動かず、寸法値だけが移ります。

1寸法コマンドにして寸法値を押す

左のツールバーの寸法を押して寸法コマンドにし、コントロールバーの寸法値を押します。端部 ●のボタンの表示が任意方向に変わります。

任意方向は、寸法値を動かす方向を選ぶボタンです。この記事では任意方向のまま動かしています。

2寸法値を右クリックする

動かしたい寸法値の上を右クリックしてください。

3移動先を左クリックする

寸法値を置きたい所を左クリックします。線の端などの点にぴったり置きたいときは、その点を右クリックします。

これで、寸法値だけが新しい位置に移りました。

寸法値を書き換える

寸法値を書き換えるときは、寸法値のボタンを押し、書き換えたい寸法値を右ダブルクリックします。開いた窓に、新しい値を入れます。

1寸法値を右ダブルクリックする

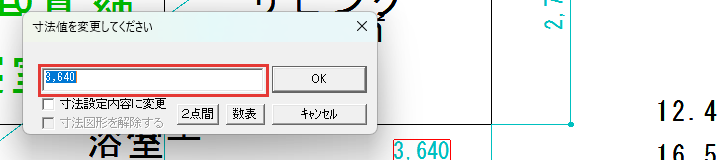

寸法値のボタンを押した状態で、書き換えたい寸法値を右ダブルクリックします。「寸法値を変更してください」の窓が開きます。

2値を入れてOKを押す

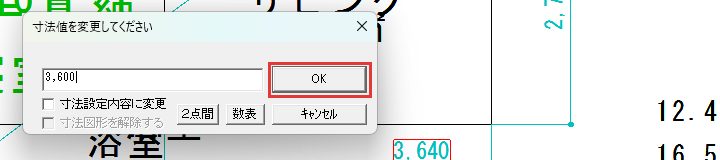

値の欄の数字を消して新しい値を入れ、OKを押しましょう。ここでは、値を3,600 にしました。

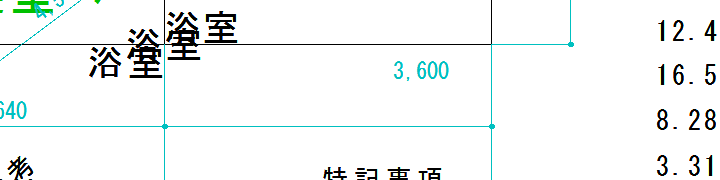

これで、寸法値が「3,600」に変わりました。入れた数がそのまま書かれ、線の長さは3,640 のままです。

窓には、値の欄のほかに次の項目があります。働きは、Jw_cad に同梱のヘルプの説明です。

寸法図形については、「Jw_cadの寸法図形」（準備中）を見てください。

寸法値だけを書く

寸法値だけを書くときは、寸法値のボタンを押してから、始点と終点の2点を左クリックします。寸法線と引出線は書かれず、長さの数字だけが書かれます。

1始点と終点を左クリックする

寸法値のボタンを押した状態で、左の部屋の左上の角を左クリックし、続けて右上の角を左クリックします。

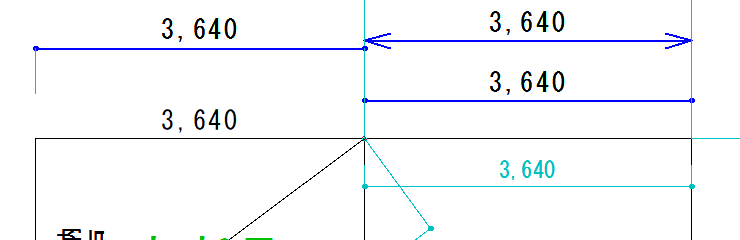

これで、2点の間の長さ「3,640」が、寸法線の無い寸法値として書けました。寸法値は、始点から終点へ向かう向きに書かれます。

1つ書くと、ステータスバーはふつうの寸法の案内に戻っていました。

並んだ線の寸法をまとめて書く

並んだ線の寸法は、一括処理でまとめて書けます。引出線の始点と寸法線の位置を指示してから一括処理を押し、始線と終線を選んで実行を押します。

寸法を区切るのは、始線と終線のあいだで選ばれた線の位置です。伸縮コマンドにも一括処理がありますが、名前が同じ別の機能です。

1リセットして、引出線の始点と寸法線の位置を指示する

前に指示した寸法線の位置を解除するため、コントロールバーのリセットを押します。

左の部屋の左下の角を、引出線の始点として右クリックします。続けて、部屋の下の何も無い所を、寸法線の位置として左クリックしてください。

2一括処理を押す

コントロールバーの一括処理を押します。

3始線と終線を左クリックする

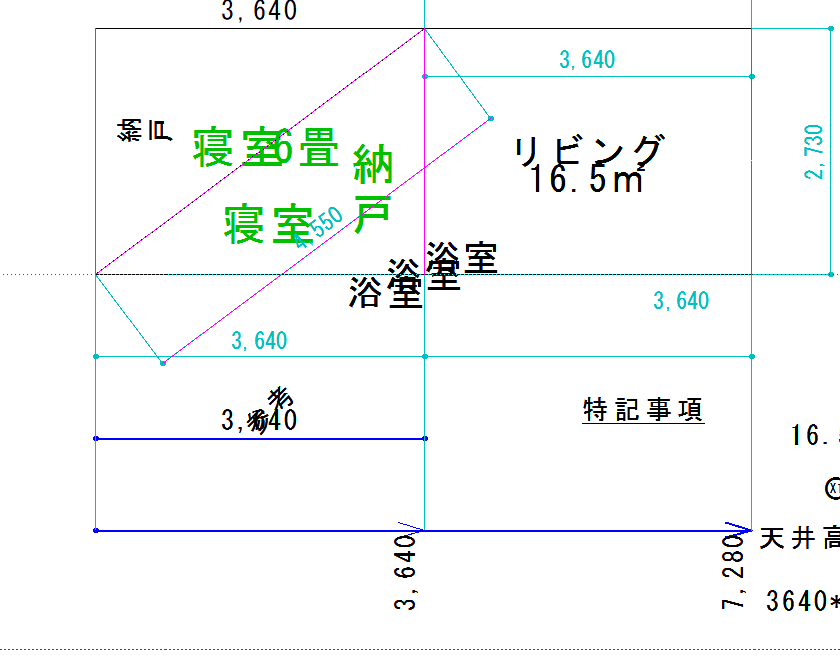

始線と終線には、寸法線と平行でない線を選びます。左の部屋の左の辺を始線として左クリックし、右の部屋の右の辺を終線として左クリックしてください。

4選ばれた線を確かめて実行を押す

選ばれた線は桃色に変わります。余計な線が入っていないか確かめましょう。

確かめたら、コントロールバーの実行を押します。

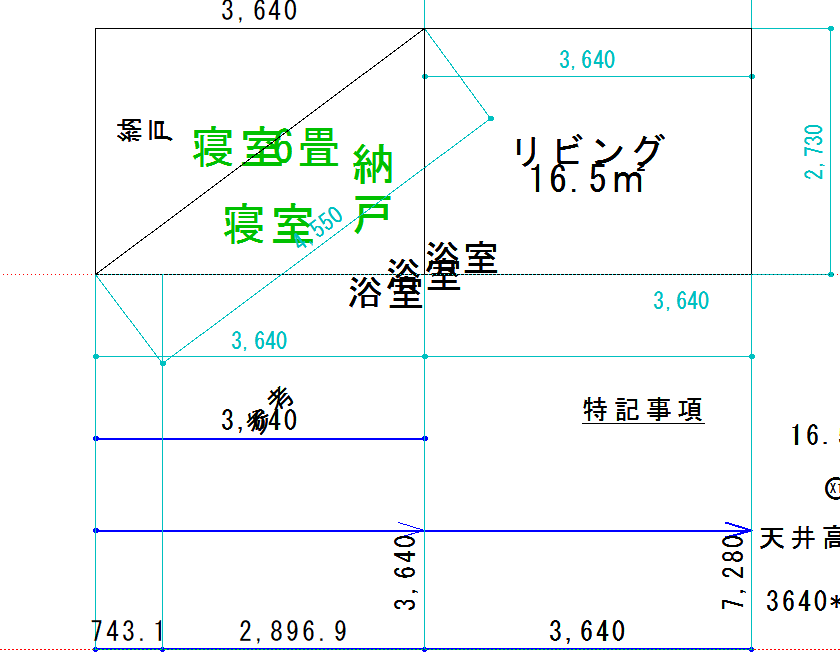

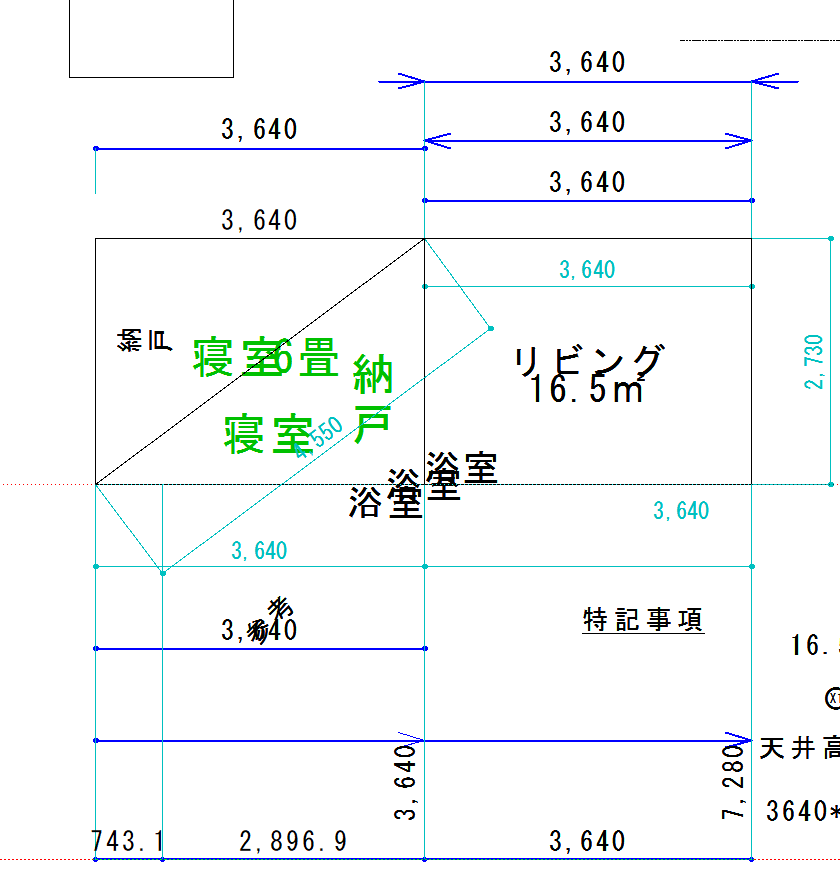

これで、選ばれた線の位置ごとに、寸法がまとめて書けました。

なお、累進寸法をまとめて書くときは、一括処理の前に累進を押します。累進寸法は「Jw_cadの寸法の種類」（準備中）で解説します。

寸法値や一括処理がうまくいかないとき

寸法値と一括処理で起きやすい症状は、次の2つです。

• 一括処理で余計な寸法が入る
• 書き換えた寸法値が線の長さと合わない

一括処理で余計な寸法が入る

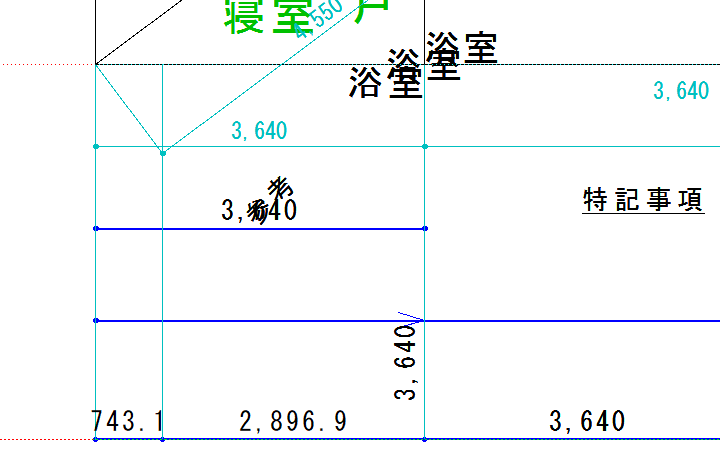

一括処理では、始線と終線のあいだにある、寸法線と平行でない線も選ばれます。例では、斜めの寸法の寸法線が選ばれ、その下の端の位置で「743.1」が入りました。

ヘルプによると、寸法線と直角でない線が選ばれたときは、寸法線に近い端点の位置が寸法になります。実行を押す前に、桃色の線を確かめてください。

ステータスバーの案内では、線を左クリックして追加・除外し、右クリックで確定します。始線を右クリックで選ぶと、その線と同じ線色・線種の線だけが選ばれます。

余計な寸法を書いてしまったときは、メニューバーの編集の戻るで取り消しましょう。

書き換えた寸法値が線の長さと合わない

寸法値を書き換えると、入れた数がそのまま書かれます。3,640 の長さの寸法を「3,600」に書き換えても、線の長さは3,640 のままです。

線の長さどおりの値に戻すときは、窓の２点間を押して2点を指示します。ShiftかCtrlを押しながら寸法値を右ダブルクリックし、続けて始点と終点をクリックしても、2点の間の長さになります。

寸法値は、寸法ごと消さずに「寸法値」で動かそう

この記事で解説したことは、次の5つです。

• 寸法値の移動は、寸法値を右クリックしてから移動先を左クリックする
• 寸法値の書き換えは、寸法値を右ダブルクリックして、窓に値を入れる
• 寸法値だけを書くときは、始点と終点を左クリックする
• 並んだ線の寸法は、「一括処理」で始線と終線を選び、「実行」でまとめて書く
• 書き換えた値は入れた数のまま書かれ、線の長さとは合わなくなる

まずは寸法値のボタンを押し、重なった寸法値を1つ右クリックして、空いた所へ動かしてみてください。
