Jw_cadの寸法図形｜寸法図形化・解除

• Jw_cadの寸法図形とは何？
• 寸法図形を解除できない…
• 寸法と線を連動させる方法を知りたい

2次元CADのJw_cad（ジェイダブリューキャド）で部屋を広げると、線は伸びても、ふつうの寸法の数字（寸法値）は前のままです。寸法値は、あとで書き直すことになります。

しかし、寸法を寸法図形にしておくと、線の長さに合わせて寸法値も変わります。寸法線と寸法値を1つにまとめた寸法が、寸法図形です。

この記事で解説するのは、寸法を寸法図形にする手順と、寸法図形を解除する手順です。線を伸ばしたときに寸法値が変わる様子と、寸法を書くときから寸法図形にする設定も分かります。

画面：Jw_cad Version 10.03.6（Windows 11）

寸法図形とは

寸法図形は、寸法線と寸法値を1つにまとめた寸法です。寸法図形を含む図形を、複写・移動・パラメトリック変形（図形の一部を伸び縮みさせるコマンド）で大きさを変えると、寸法値も一緒に変わります。

寸法図形にした寸法値は、文字としては扱えません。ほかのコマンドで寸法図形を指すと、作図ウィンドウ（線や文字を書く白い所）に「寸法図形です」と出ます。

寸法を寸法図形にする

書いた寸法を寸法図形にするときは、寸法図形化のコマンドで、寸法線と寸法値を順に左クリックします。

1寸法図形化を選ぶ

メニューバーのその他から寸法図形化を選びます。

ステータスバー（画面のいちばん下の案内の帯）に「寸法図形にする［寸法線］を指示してください。」と出ます。

2寸法線を左クリックする

寸法図形にしたい寸法の寸法線を左クリックします。

3寸法値を左クリックする

続けて、その寸法の寸法値を左クリックします。

作図ウィンドウの左上に「寸法図形化」と出たら、寸法線と寸法値が寸法図形になっています。寸法図形にした直後の寸法は、選ばれた色（桃色）で表示されました。

いくつもの寸法をまとめて寸法図形にするときは、コントロールバー（作図ウィンドウの上の、ボタンと欄が並ぶ帯）の範囲選択を押します。

同梱のヘルプでは、範囲の始点を左クリック、終点を右クリックして寸法線と寸法値を囲み、選択確定を押す手順です。

寸法を書くときから寸法図形にする

これから書く寸法を寸法図形にするには、寸法設定の「寸法線と値を【寸法図形】にする。円周､角度､寸法値を除く」にチェックを入れます。

このチェックは、初期の設定では外れています。

1寸法設定を開く

左のツールバーの寸法を押して寸法コマンドにし、コントロールバーの設定を押して、寸法設定の窓を開きます。

2チェックを入れてOKを押す

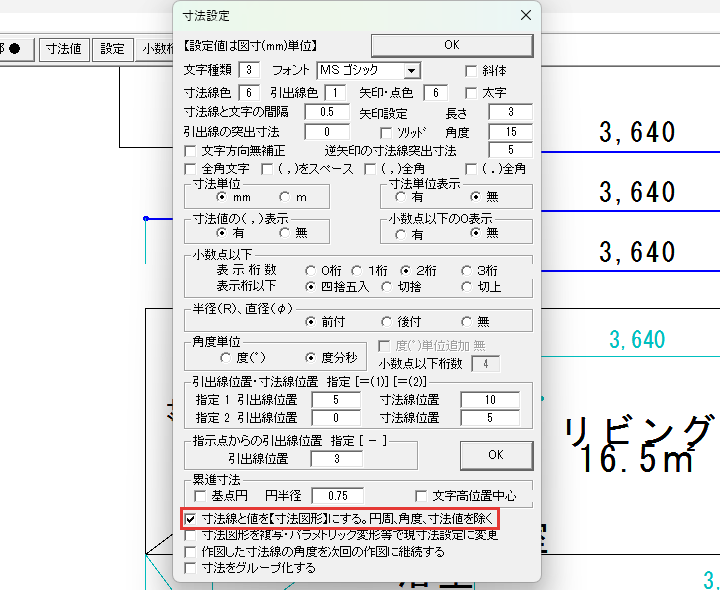

下のほうの「寸法線と値を【寸法図形】にする。円周､角度､寸法値を除く」にチェックを入れ、窓のいちばん上のOKを押しましょう。

これで、次に書く寸法から寸法図形になります。項目の名前には「円周､角度､寸法値を除く」とあります。

寸法設定のほかの項目は、「Jw_cadの寸法設定」（準備中）を見てください。

線を伸ばすと寸法値が変わる

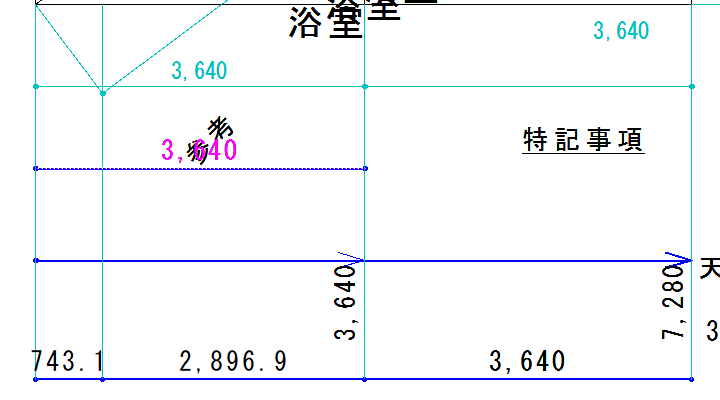

伸ばす前

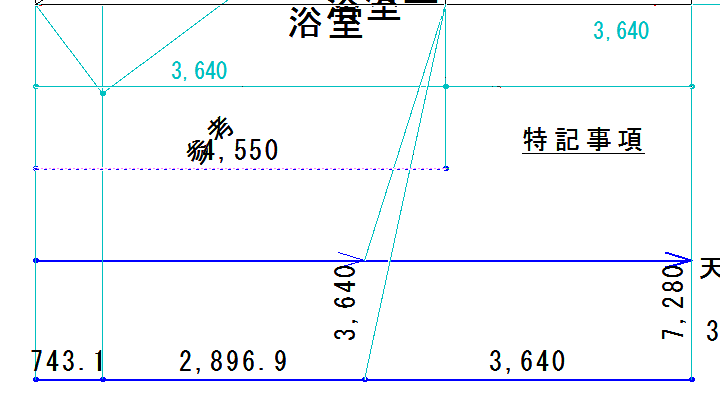

伸ばした後

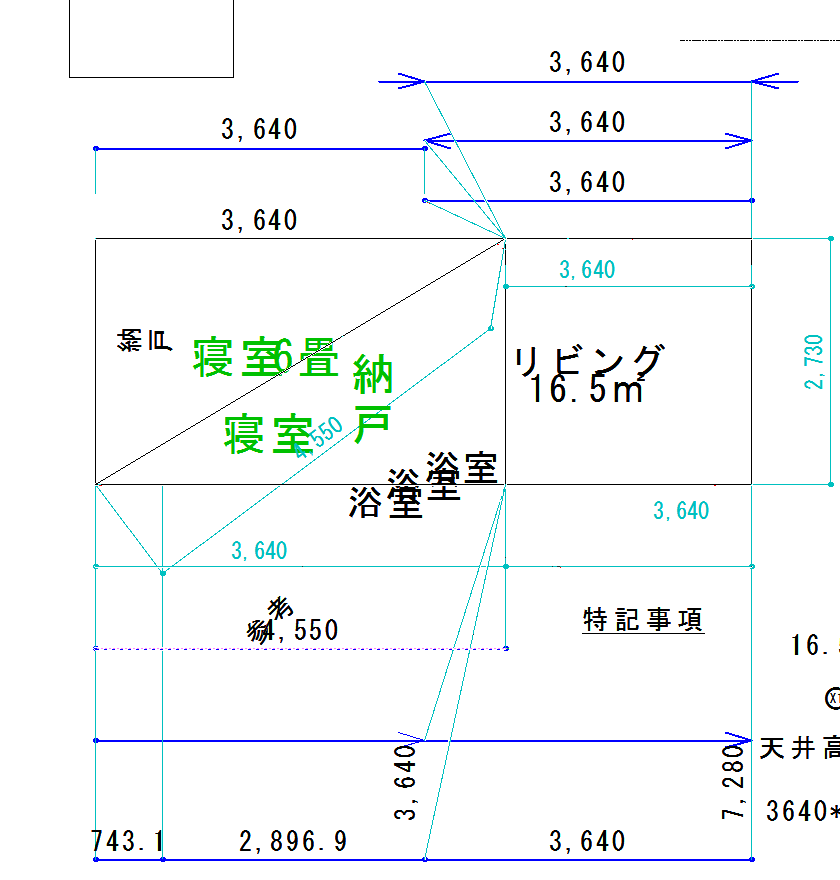

パラメトリック変形で線を伸ばすと、寸法図形の寸法値も、伸びた長さに変わります。範囲に含めたふつうの寸法の寸法値は、「3,640」のままでした。

ここでは、パラメトリック変形で寸法図形を含む範囲を選びました。数値位置に「910,0」（右へ910、上下へ0）を入れて、右へ910mm 伸ばしました。

パラメトリック変形の範囲の選び方は「Jw_cadのパラメトリック変形｜範囲の中の端点をまとめて移動」で解説しています。

寸法図形を解除する

寸法図形を元の寸法線と寸法値に戻すときは、寸法図形解除のコマンドで、寸法図形を左クリックします。解除が要るのは、寸法線や寸法値を1つずつ直したいときです。

1寸法図形解除を選ぶ

メニューバーのその他から寸法図形解除を選びます。寸法図形化のコマンドを使っているときは、コントロールバーの寸法図形化を押しても、寸法図形解除のコマンドに切り替わります。

2寸法図形を左クリックする

解除したい寸法図形を左クリックします。

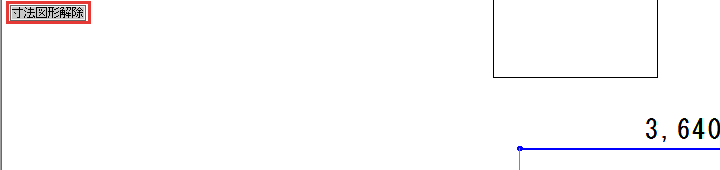

作図ウィンドウの左上に「寸法図形解除」と出たら、ふつうの寸法線と寸法値に戻っています。左クリックで解除できないときは、このあとの「寸法図形を解除できない」を見てください。

寸法図形がうまく扱えないとき

寸法図形で起きやすい症状は、次の3つです。

• 範囲選択で寸法図形にできない
• 寸法図形を消せない
• 寸法図形を解除できない

範囲選択で寸法図形にできない

範囲選択でまとめて寸法図形にするとき、ヘルプによると次の寸法は寸法図形になりません。

• 寸法値が寸法線と平行でない
• 寸法線と寸法値の間隔が、紙の上で5mm（図寸）を超える
• 寸法線の長さと寸法値の違いが、ヘルプでいう寸法の有効桁を超える

この寸法は、寸法線と寸法値を1つずつ左クリックして寸法図形にします。違いが有効桁を超えるときは、寸法図形にするか確かめる窓が出て、寸法図形にすると寸法値が寸法線の長さに直ります。

寸法図形を消せない

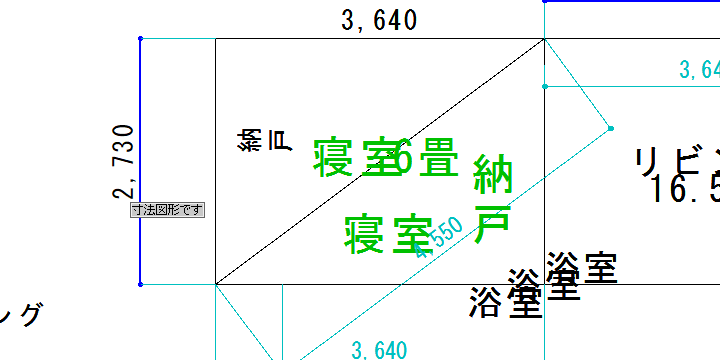

消去のコマンドで寸法図形の寸法線を左クリック（部分消し）すると、「寸法図形です」と出て消えませんでした。寸法図形の寸法値は、文字としても扱えません。

寸法線や寸法値を1つずつ消したり直したりするときは、先に寸法図形を解除してください。

寸法図形を解除できない

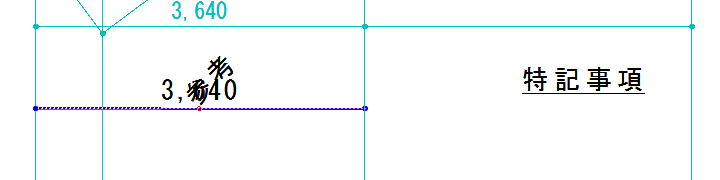

寸法図形解除のコマンドで、補助線と重なった寸法線を左クリックすると、補助線のほうが選ばれて「寸法図形ではありません」と出ました。

寸法値を左クリックしても、「図形がありません」と出て解除できませんでした。

このときは、範囲で選んで解除します。

1範囲選択を押す

寸法図形解除のコマンドのまま、コントロールバーの範囲選択を押します。

2囲んで選択確定を押す

寸法図形を囲むように、範囲の始点と終点を左クリックします。選択確定を押すと、解除されます。

あとで伸び縮みさせる寸法は、寸法図形にしておこう

この記事で解説したことは、次の5つです。

• 寸法図形は、寸法線と寸法値を1つにまとめた寸法
• 寸法図形化のコマンドで、寸法線と寸法値を順に左クリックすると寸法図形になる
• 寸法設定のチェックで、書くときから寸法図形にできる
• 寸法図形は、パラメトリック変形で線を伸ばすと寸法値も変わる
• 寸法図形解除のコマンドで寸法図形を左クリックすると、元に戻る。できないときは範囲選択で解除する

まずは寸法を1つ寸法図形にして、パラメトリック変形で伸ばしてみてください。
