仕上表の下地と仕上げの表記｜材料の名前の書き方

＊2026年9月27日に確認した内容です。国土交通省の「建築工事設計図書作成基準」「建築工事設計図書作成基準の資料」（どちらも令和2年改定）と「公共建築工事標準仕様書（建築工事編）令和7年版」によります。「建築工事標準詳細図（令和4年改定）」とその総則も使っています。国土交通省の基準は、国の建物の工事（官庁営繕）のための基準です。民間の図面では、書き方が違うことがあります。

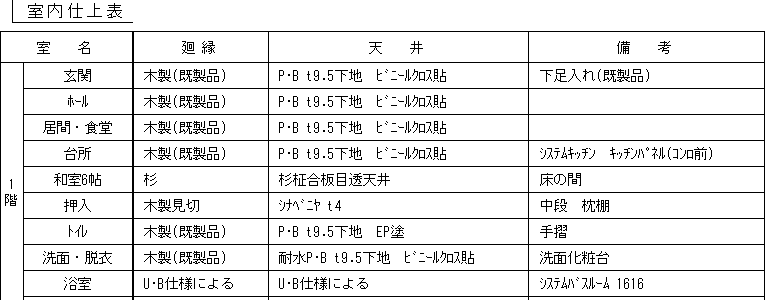

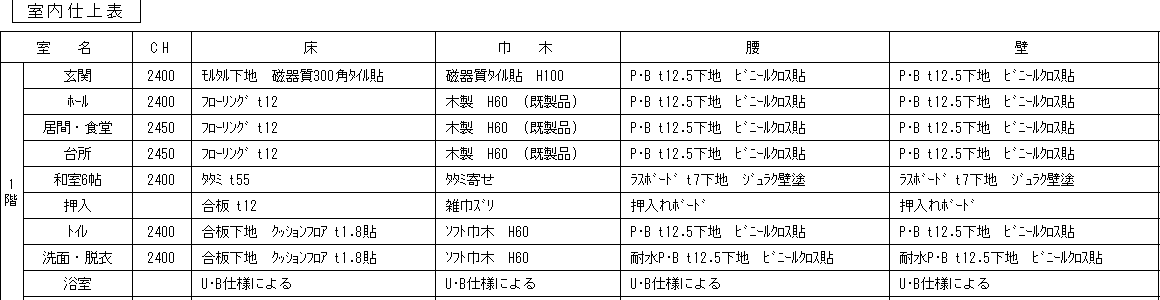

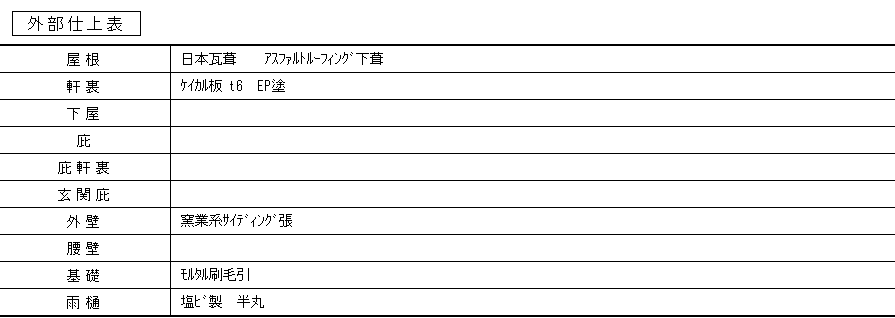

仕上表は、建物の外部と内部の仕上げ（外壁や、室内の床・壁・天井の表面の材料や塗装）を表で示す図面です。

基準は、仕上表などの図面に書く材料や工法の名前を、標準仕様書（国の建物の工事で使う材料や工法の標準を定めた書類）の記載のとおりにすると決めています。製造業者名や製品名は書きません。

仕上げの下にある下地は、ボードやモルタルなど、仕上げを張ったり塗ったりする面です。下地は、CAD のレイヤ（図面の線や文字を種類ごとに分けて重ねる層）や建築工事標準詳細図で、仕上げと分けられています。

建築工事標準詳細図は、国の建物の設計でよく使う細部の図を標準にした図集です。

材料と工法の名前は標準仕様書の記載のとおり

国土交通省の建築工事設計図書作成基準は、図面の書式と表示をそろえて、業務を効率よくすることを目的にしています。

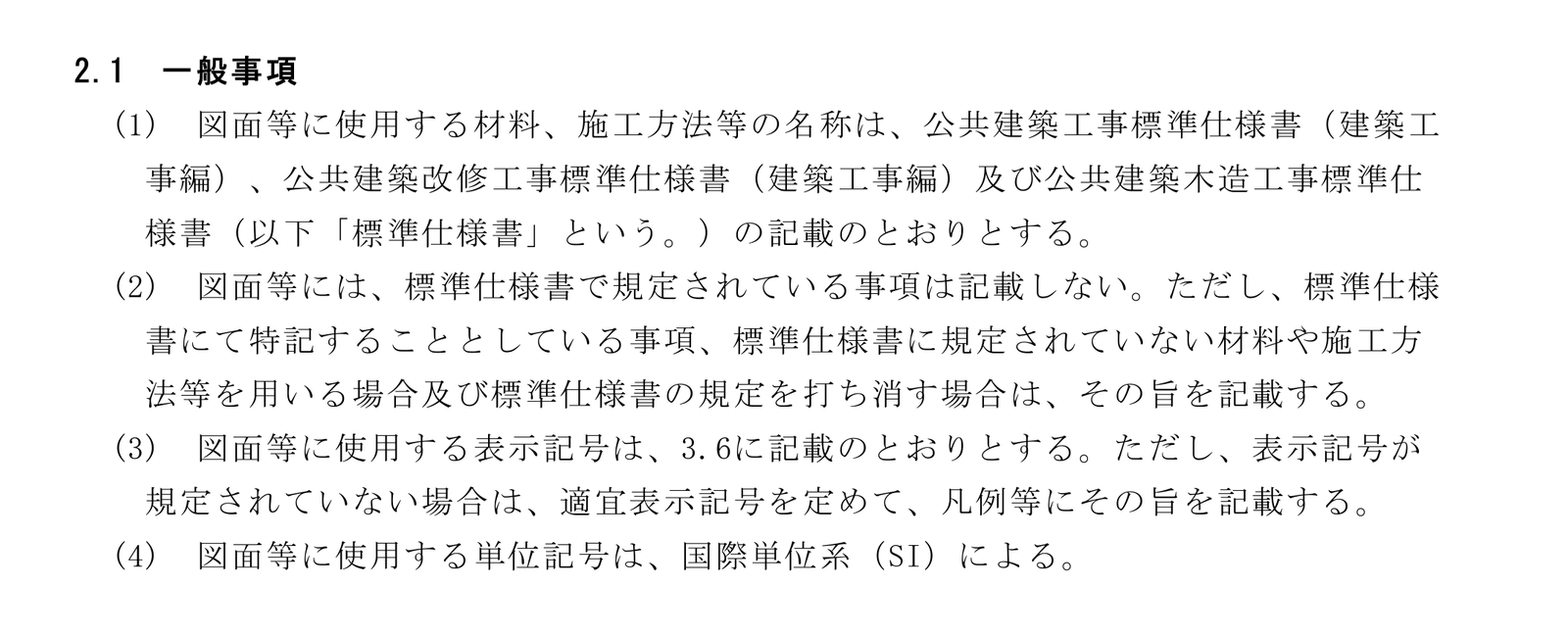

この基準は、図面に使う材料や施工方法などの名前を、標準仕様書の記載のとおりにするとしています。ここでいう標準仕様書は、公共建築工事標準仕様書（建築工事編）・公共建築改修工事標準仕様書（建築工事編）・公共建築木造工事標準仕様書の3つです。

国土交通省の建築工事標準詳細図は、国の建物の設計でよく使う細部の納まりを標準にした図集です。その総則は、標準詳細図に書かれた材料名・材料規格・工法について決めています。原則として、日本産業規格（JIS）・日本農林規格（JAS）と、公共建築工事標準仕様書・公共建築改修工事標準仕様書（どちらも令和4年版）によります。

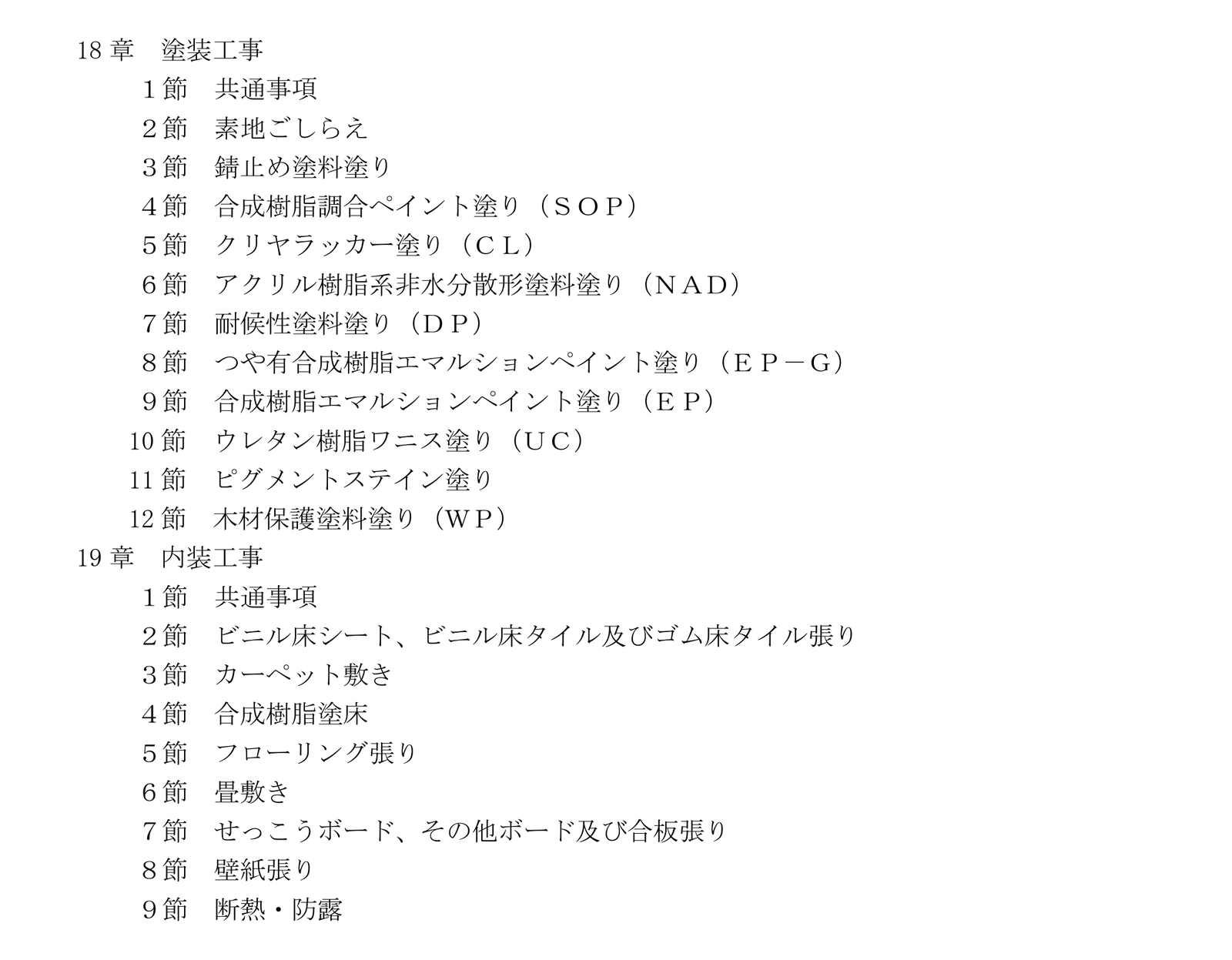

公共建築工事標準仕様書の章のうち、仕上げに関わるものとして編集部が選んだ章と、その節の名前は、次のとおりです（令和7年版の目次）。表のどの章も1節は「共通事項」なので、省いています。

目次では、18章の節の名前の後ろに、塗装の略号が括弧で付いています。

建具（戸や窓など）の材質の名前は、公共建築工事標準仕様書の16章 建具工事の2〜7節の名前として出てきます。アルミニウム製建具・樹脂製建具・鋼製建具・鋼製軽量建具・ステンレス製建具・木製建具です。

建具表（戸や窓などの建具を建具ごとに表で示す図面）の読み方は、「建具表の読み方｜形・寸法・材質・ガラス・金物・防火の別」の記事で解説しています。

仕上表の凡例（表の中で使う略号の意味を示す欄）に出てくる略号の読み方は、「仕上表の読み方｜内部・外部」の記事で解説しています。標準仕様書と、その工事だけの決まりを書く特記仕様書がそれぞれ何かは、「設計図書とは｜図面と仕様書」の記事で解説しています。

資料の略号の表と標準仕様書で名前が違うものがある

略号は、SOP のように、材料や工法の名前を短く表す記号です。国土交通省の「建築工事設計図書作成基準の資料」（令和2年改定）の略号の表には、公共建築工事標準仕様書の令和7年版と名前が合わないものがあります。塗装の名前を比べると、次のとおりです。

標準仕様書の18章には、資料の略号の表に無い「ピグメントステイン塗り」の節があります。国土交通省の資料の「資料3 特記仕様書の工事概要記載例」では、図面がどの年版の標準仕様書によるかが、特記仕様書に「（○○年版）」の形で書かれています。

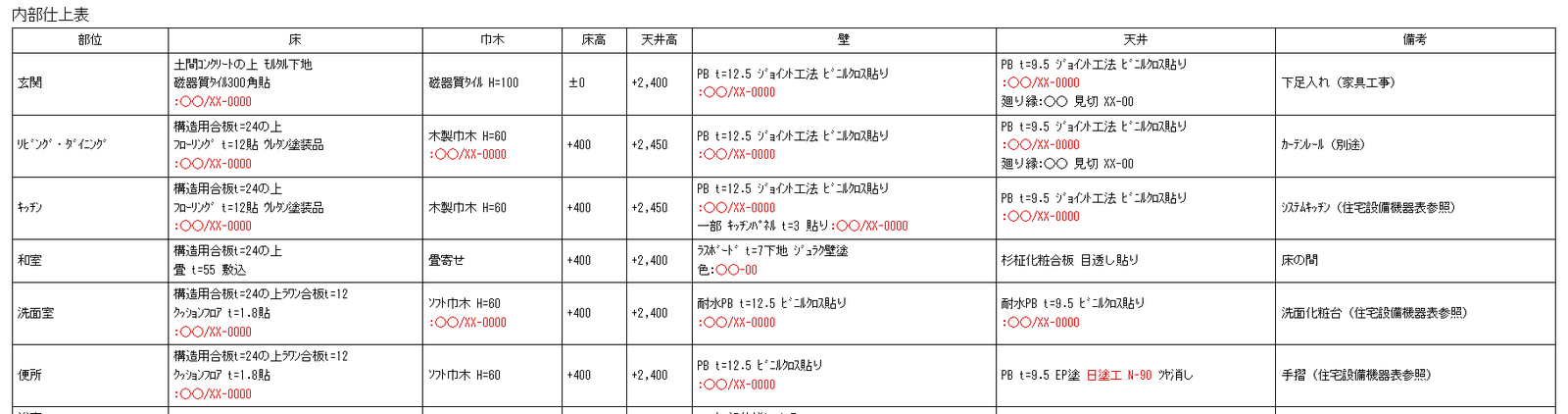

製造業者名と製品名は書かない

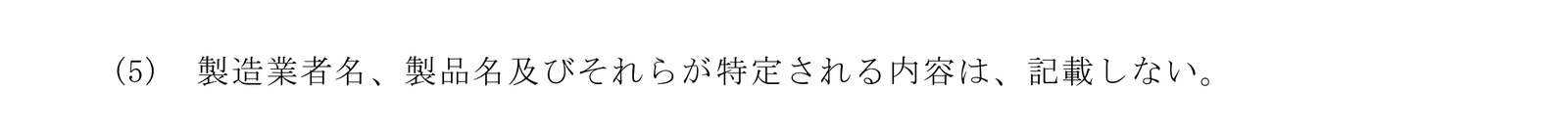

基準は、図面に製造業者名、製品名と、それらが特定される内容を書かないとしています。

標準仕様書に無い材料は性能・構造・工法で示す

基準は、標準仕様書に決まりのある事項を図面に書かないとしています。

ただし、次の3つは、その内容を図面に書くとしています。特記は、図面や特記仕様書で、その工事ごとに指定することです。

• 標準仕様書で特記することとしている事項
• 標準仕様書に決まりの無い材料や施工方法を使う場合
• 標準仕様書の決まりを打ち消す場合

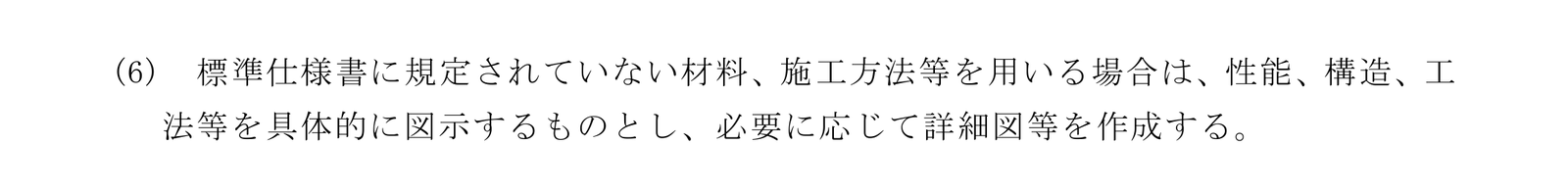

標準仕様書に決まりの無い材料や施工方法を使う場合は、性能・構造・工法などを具体的に図で示し、必要なら詳細図などを作るとしています。

決まりの無い表示記号は凡例に書く

表示記号は、図面の中で材料や建具などを表す決まった記号です。

基準は、図面に使う表示記号を、基準の3.6「表示記号」のとおりにするとしています。決まりの無い表示記号を使うときは、その図面で記号を決めて、凡例などに書くとしています。見慣れない記号を見つけたら、まず凡例を探してください。

同じ基準の2.1で、単位記号は国際単位系（SI）によるとも決めています。

表示記号のうち、材料や構造を表す材料構造表示記号の読み方は、「材料構造表示記号の読み方｜ハッチングでの材料の見分け方」の記事で解説しています。

下地と仕上げは別のものとして描き分ける

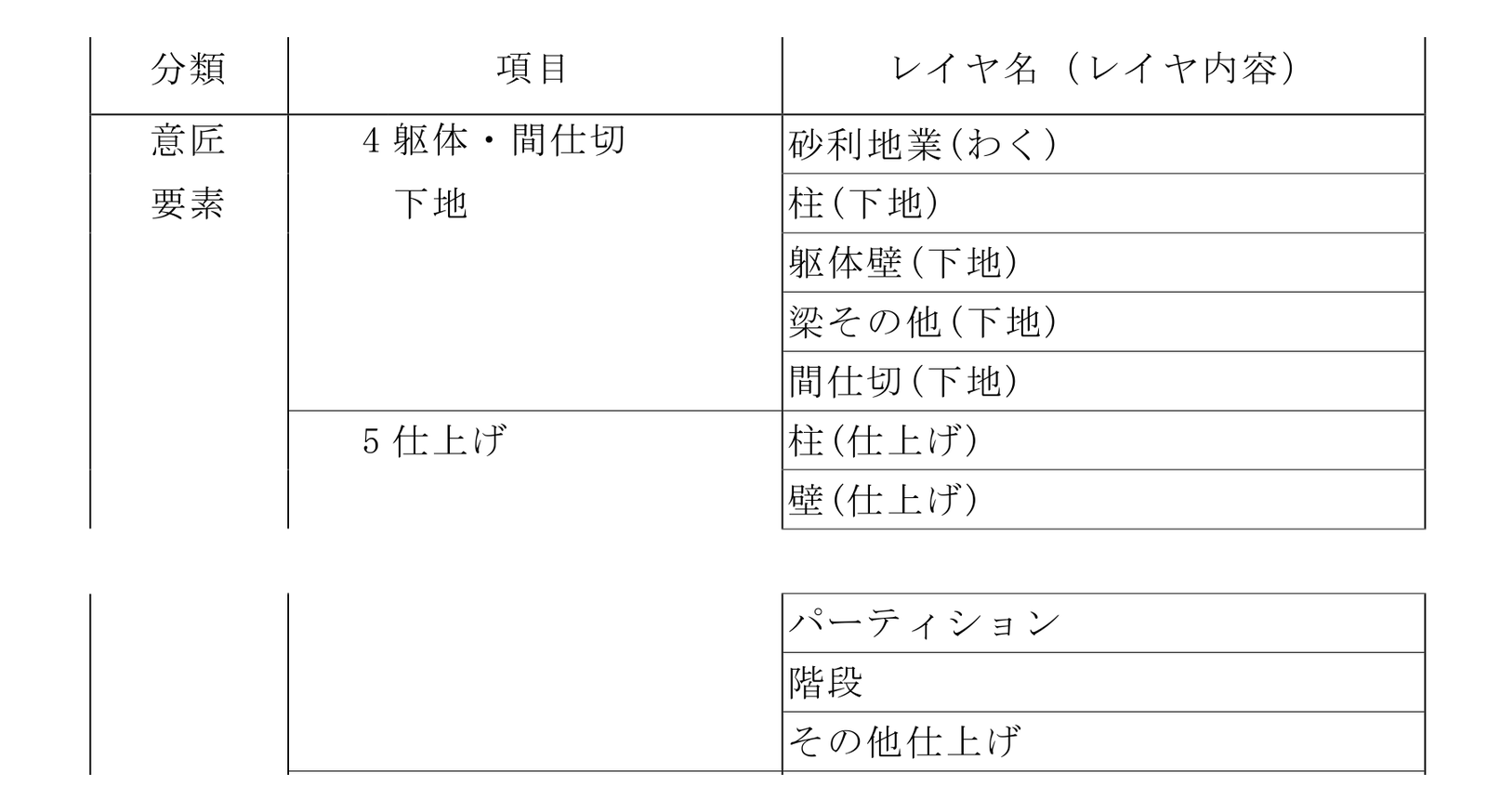

基準は、CAD のレイヤの分類で、「躯体・間仕切 下地」と「仕上げ」を別の項目にしています。

躯体は、柱・梁・床・壁など、建物を支える骨組みです。柱や壁には、「柱（下地）」「躯体壁（下地）」と「柱（仕上げ）」「壁（仕上げ）」のように、下地と仕上げの両方のレイヤがあります。

公共建築工事標準仕様書にも、下地だけの節があります。12章の「壁及び天井下地」、14章の「軽量鉄骨天井下地」「軽量鉄骨壁下地」、15章の「下地」の節です。

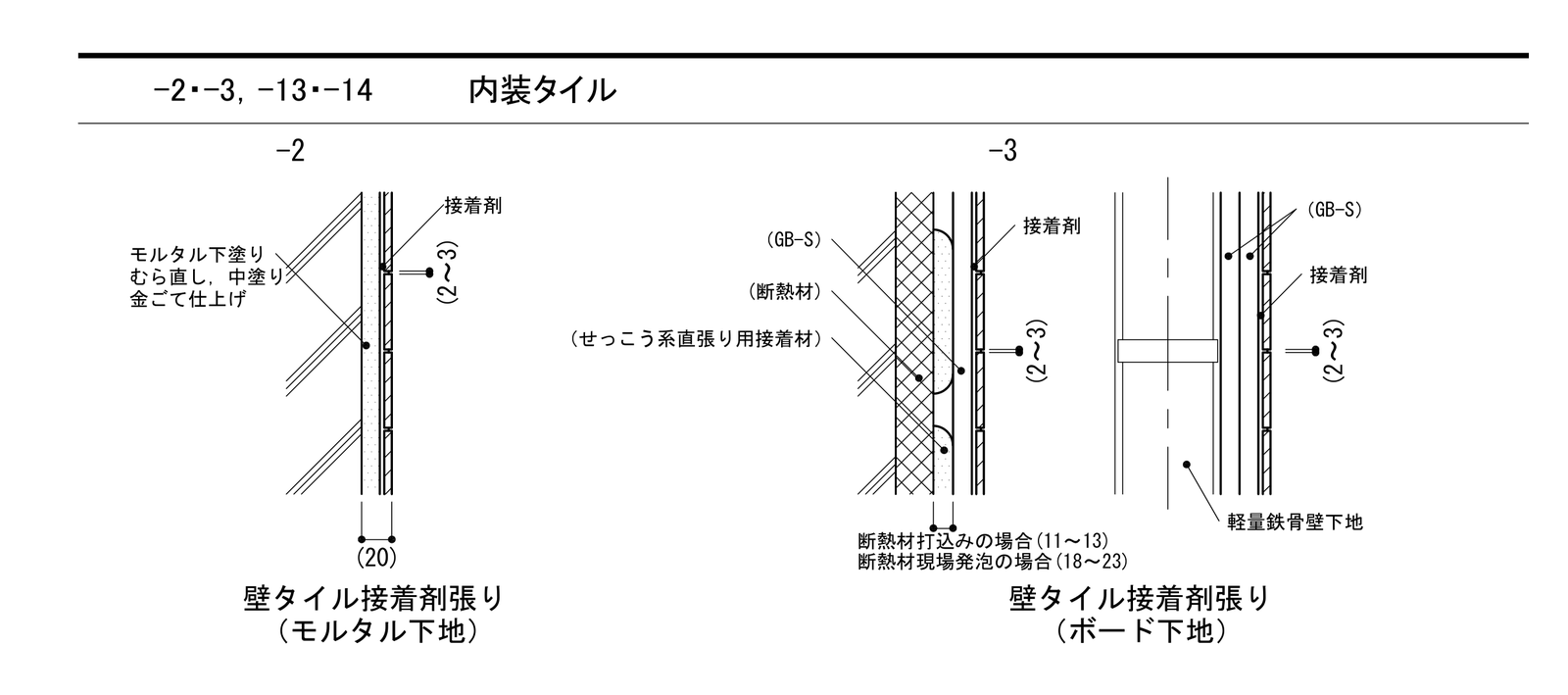

国土交通省の建築工事標準詳細図の「壁：仕上げ」（2-01）には、内装タイルの図があります。そのうち「壁タイル接着剤張り（モルタル下地）」と「壁タイル接着剤張り（ボード下地）」は、下地の名前を括弧に入れた2つの図です。

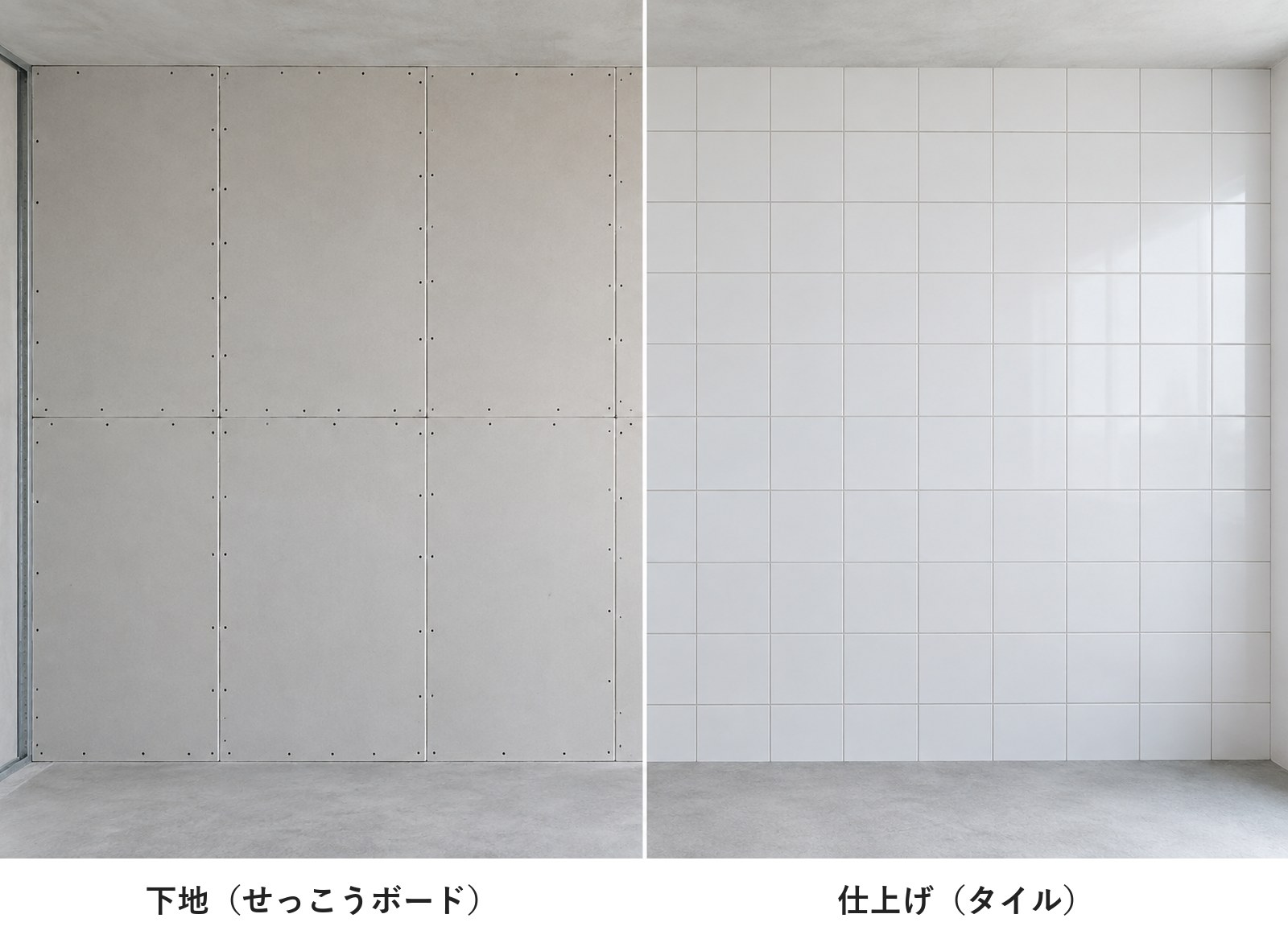

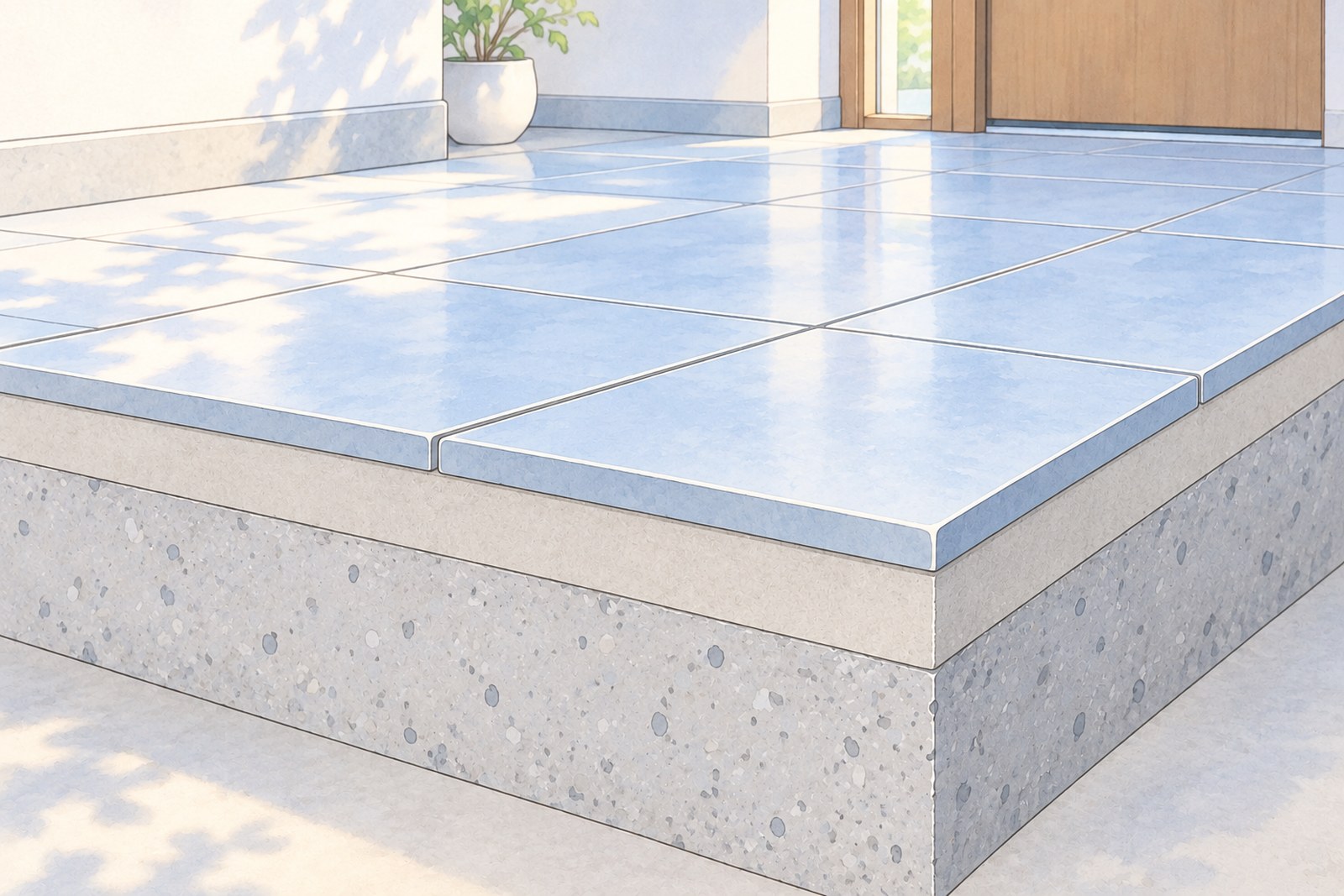

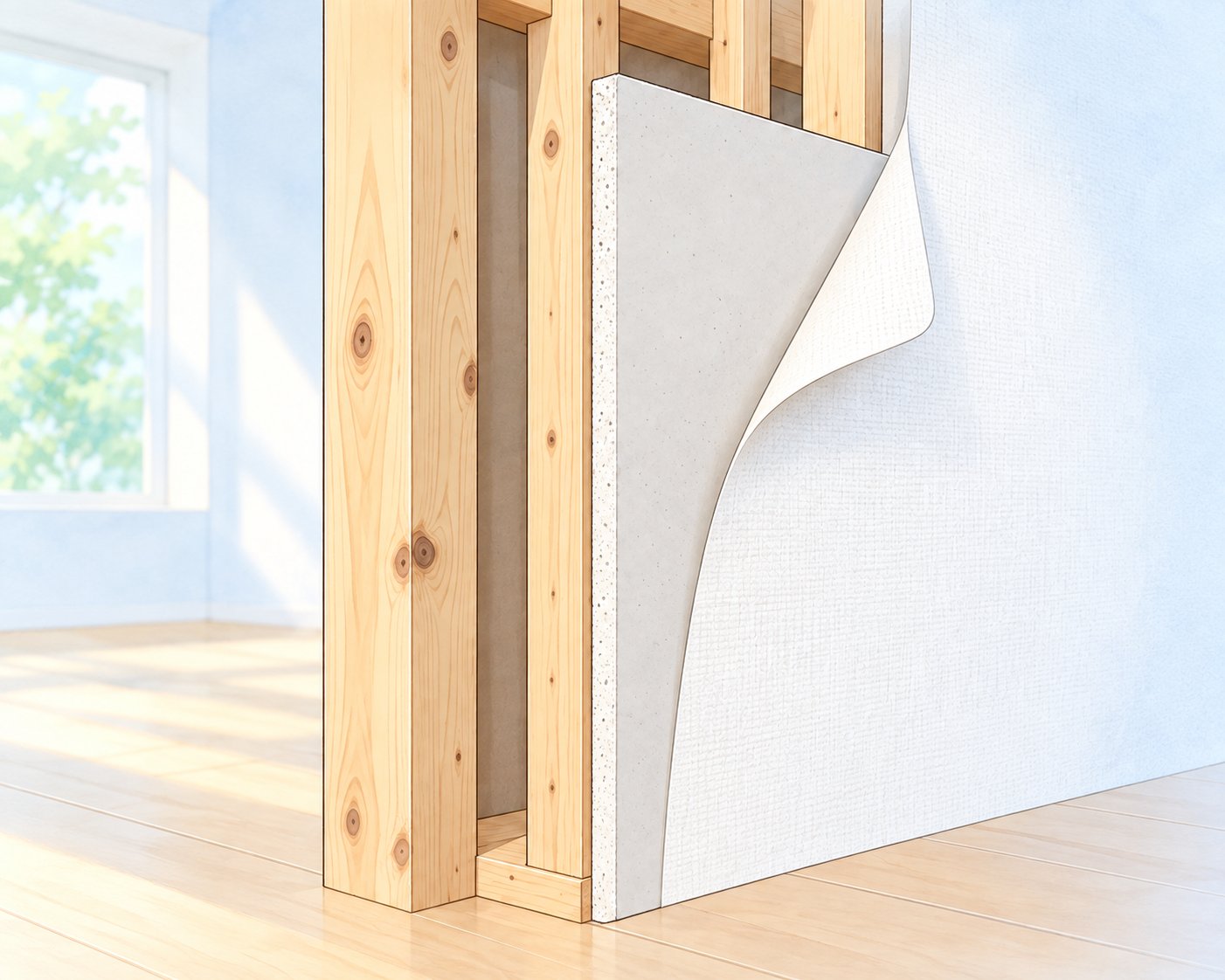

下地と仕上げの見た目の違いを、次の図で見てみましょう。

一方、国土交通省の資料は、室内の壁面を表す展開図について、「仕上面」の項目の備考に「下地材は記載しない」と書いています。

仕上表の欄に下地をどう書くかは、基準にも資料にも決まりがありません。図面ごとに、凡例や注記で確かめましょう。

壁の下地と仕上げの重なりの読み方は、「平面詳細図の読み方｜壁の構成・仕上げ・細かい寸法」の記事で解説しています。
