Blenderのメジャーツール｜寸法の測り方

• メジャーツールの使い方を知りたい
• 角度を測りたい
• 測った線を消したい

Blender（ブレンダー）のメジャーツールは、3Dビューポートで線を引いて、長さや角度を測るツールです。

オブジェクト（3Dの空間に置く1つ1つのもの）の全体の大きさはサイドバーの寸法で分かりますが、2つの頂点（形の角の点）のあいだの長さや、辺どうしの角度を測るのはメジャーツールです。

この記事では、メジャーツールで長さを測る方法と、頂点に合わせて正確に測る方法、角度の測り方を解説します。測った線の選び方と消し方も分かります。

画面：Blender 5.2.2 LTS（日本語の表示）

始める前に

この記事の画像と同じ画面で試すときに済ませることは、次の3つです。

• 起動した直後の画面にあるカメラとライトを、1つずつクリックで選んでXキー→削除で消す。最初からある立方体は残し、クリックで選ぶ
• 3Dビューポート（オブジェクトを置いて見る画面）にポインター（画面の矢印）を乗せ、マウスのホイールを奥へ2段回して、立方体を少し大きく映す
• Nキーでサイドバー（位置や寸法の値が出る列）を出す

視点は起動したときの斜め上からのままにします。正面から見ると手前の頂点と奥の頂点が重なり、頂点に合わせて測るときに奥の頂点に合わさってしまうためです。

長さを測る

長さを測るときは、ツールバーのメジャーを押し、3Dビューポートで測りたい所をドラッグします。線を引いて長さを見たら、その線を消すまでの手順は次の3つです。

1. ツールバーのメジャーを押す
2. 3Dビューポートで、測りたい所をドラッグする
3. 3DビューポートでXキーを押して、引いた線を消す

1メジャーを押す

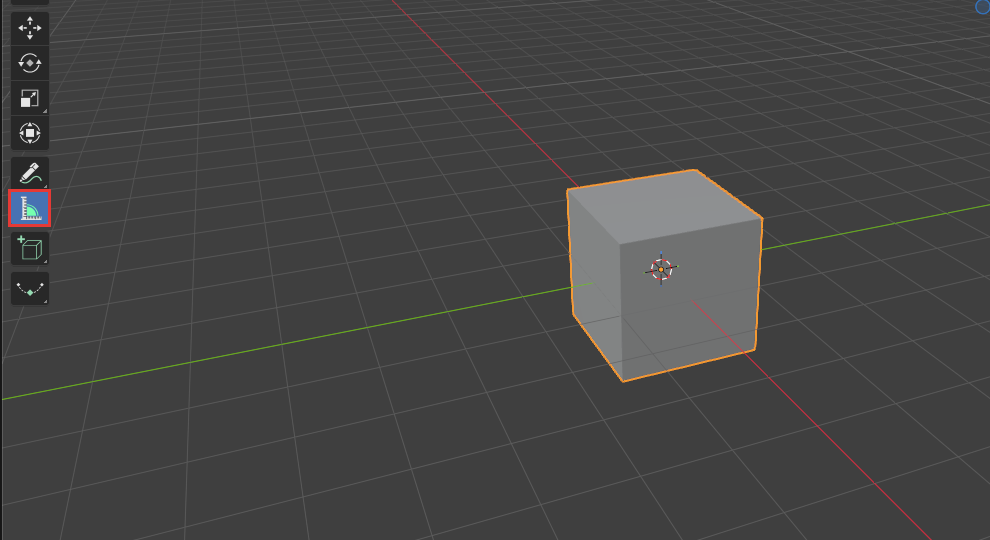

3Dビューポートのツールバー（ツールの絵が縦に並ぶ列）の、定規の絵のメジャーを押します。

メジャーのボタンが青くなり、メジャーツールに切り替わりました。

2測りたい所をドラッグする

立方体の手前の空いた所で、左から右へドラッグします。

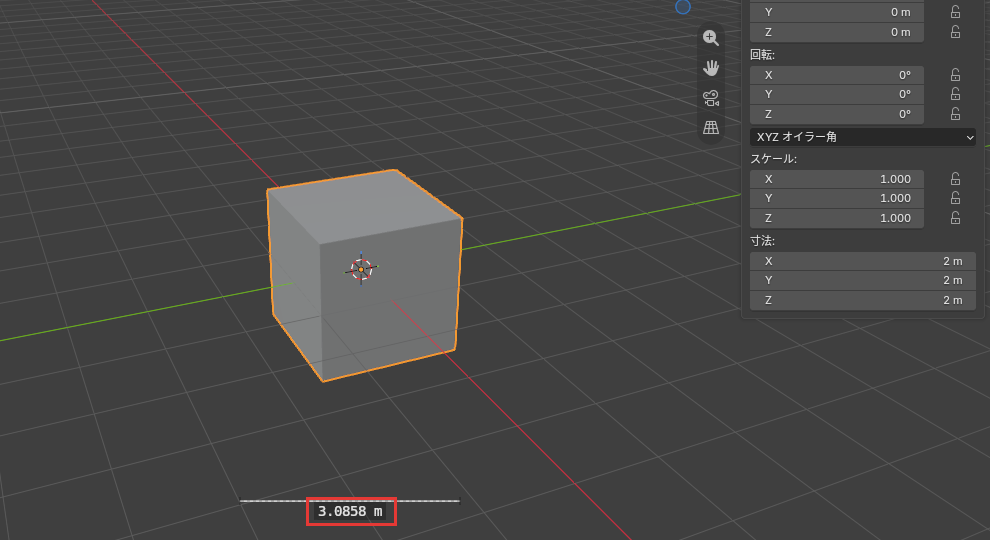

ドラッグした所に白い線が引かれ、真ん中にその長さが出ました。

3Xキーで線を消す

ポインターを3Dビューポートに乗せたまま、Xキーを押します。

引いたばかりの線は選ばれているので、そのまま消えました。メジャーツールのあいだは、Xキーで消えるのは線だけで、立方体は消えません。

これで、ドラッグした所の長さを測れました。

頂点に合わせて測る

辺の長さを正確に測るときは、Ctrlキーを押しながらドラッグして、線の端を頂点に合わせます。Ctrlキーを押している間は、線の端が近くの頂点か辺に吸い付きます。

測るのは、画面で一番下にある立方体の頂点から、右上へ伸びる手前の下の辺です。手順は、次の2つです。

1. 立方体の一番下の頂点にポインターを乗せる
2. Ctrlキーを押しながら、右の下の頂点へドラッグする

1一番下の頂点にポインターを乗せる

立方体の、画面で一番下にある頂点にポインターを乗せます。

この頂点から、手前の下の辺が右上へ伸びています。

2Ctrlキーを押しながら右の下の頂点へドラッグする

Ctrlキーを押しながら、右の下の頂点へドラッグします。ドラッグの終わりまでCtrlキーは押したままにします。

線の両端が頂点に合わさり、長さは 2 m と出ました。

これで、頂点に合わせて辺の長さを測れました。立方体の1辺の 2 m と同じ値です。

角度を測る

角度を測るときは、引いた線の真ん中をクリックして角の点を作り、その点をドラッグして動かします。角の点から両端へ向かう2本の線のあいだの角度が出る仕組みです。

2 m の線の角の点を、一番下の頂点の真上にある角へ動かします。その角から下へ伸びる縦の辺と、画面の右側に見える面の対角線のあいだの角度を測る手順は、次の2つです。

1. 2 m の線の真ん中をクリックする
2. Ctrlキーを押しながら、真ん中にできた角の点を一番下の頂点の真上の角へドラッグする

1線の真ん中をクリックする

2 m の線の、長さが出ている真ん中の所をクリックします。

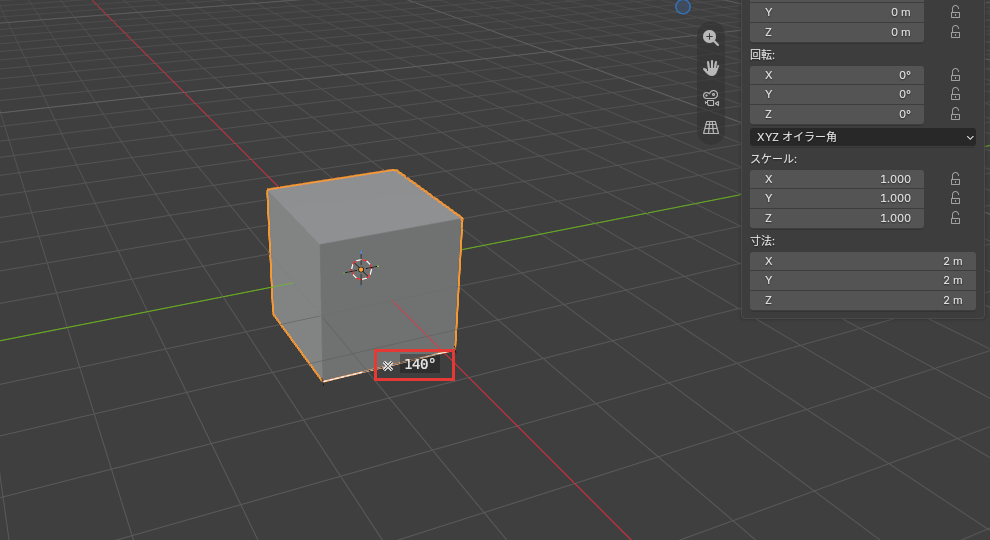

線の真ん中に角の点ができ、長さの代わりに角度が出ました。点が線の上から少しずれると 180° ではなく 140° のような値が出ますが、次の手順で点を動かすので、ここでの値は気にしなくてかまいません。

2角の点を一番下の頂点の真上の角へドラッグする

Ctrlキーを押しながら、角の点を、一番下の頂点の真上にある角へドラッグします。

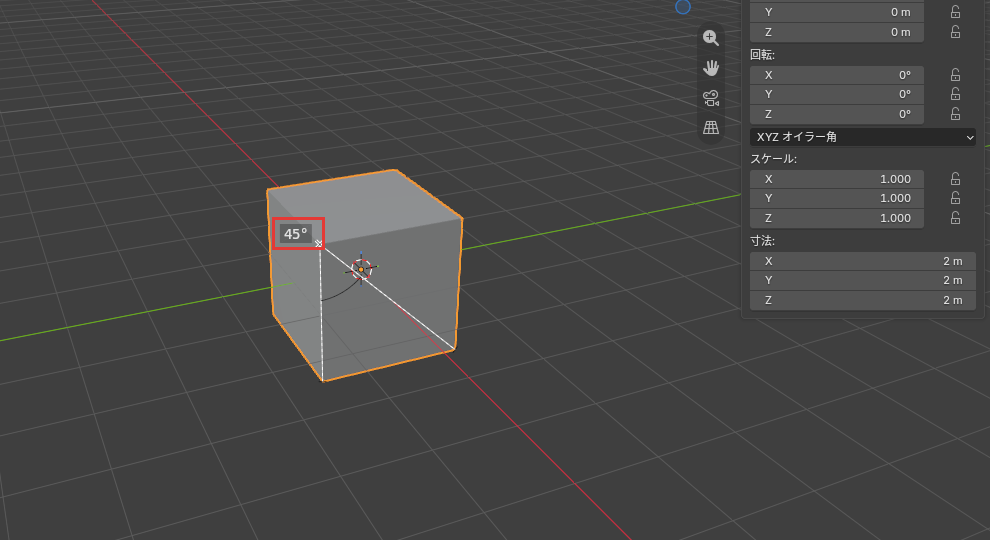

線がその角で折れ、2本の線のあいだの角度が 45° と出ました。

これで、縦の辺と対角線のあいだの角度を測れました。正方形の面の対角線なので、角度は 45° です。

測った線を消す

測った線を消すときは、消したい線を選んだまま、3DビューポートでXキーを押します。

線は引いたり動かしたりした直後は選ばれているので、角度の線はそのまま消せます。手順は、次の2つです。

1. 角度の線を選んだままXキーを押す
2. もう一度Xキーを押す

1角度の線でXキーを押す

ポインターを3Dビューポートに乗せて、Xキーを押します。

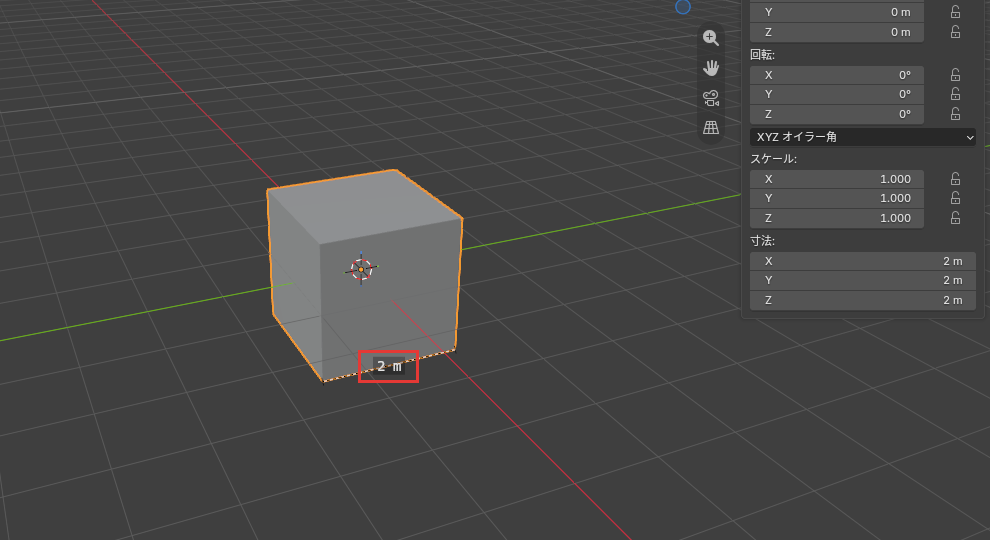

角度が消えて、線は 2 m のまっすぐな線に戻りました。

2もう一度Xキーを押す

もう一度Xキーを押します。

2 m の線が消えました。

これで、角度の線を消せました。

線が何本かあるときは、消したい線の端をクリックして選んでからXキーを押します。試すときは、長さを測る節と同じく空いた所に1本、頂点に合わせて1本の線を引いておきます。

そのままXキーを押すと、消えるのは選んだ下の線だけです。

線は消さずに残しておいても、ツールバーでほかのツールを選ぶと隠れます。メジャーに戻すとまた出て、レンダリング（仕上がりの画像を作ること）の画像には写りません。

メジャーで、寸法を確かめながら作ろう

メジャーツールは、3Dビューポートで線を引いて、長さや角度を測るツールです。この記事で解説したことは、次の4つです。

• 長さを測る：ツールバーのメジャーを押し、ドラッグする
• 頂点に合わせて測る：Ctrlキーを押しながらドラッグする。正面から見ると奥の頂点に合わさるので、斜めから見て測る
• 角度を測る：線の真ん中をクリックし、Ctrlキーを押しながら角の点をドラッグする
• 測った線を消す：線を選んだままXキーを押す。角度の線は2回

まずは家具の辺の長さを、頂点に合わせて測ってみてください。
