構造が決める寸法｜スパン・階高・梁せい

間取りを考えるとき、柱の少ない大きな部屋をつくりたいと思うことがあります。しかし、柱の間を広げると梁が大きくなり、天井の高さにも響くことを知らないと、大きな部屋の図面で天井が低い理由が読めません。

この記事で解説するのは、スパンと梁せいの意味と、スパンが長いと変わること、階高の中の梁と天井の関係、木造の梁の大きさの確かめ方です。読むと、断面図の梁と天井を見て、柱の間隔との関係が分かります。

梁せいは梁の高さ、スパンは梁を支える柱と柱の間の距離のことです。

スパンと梁せいとは

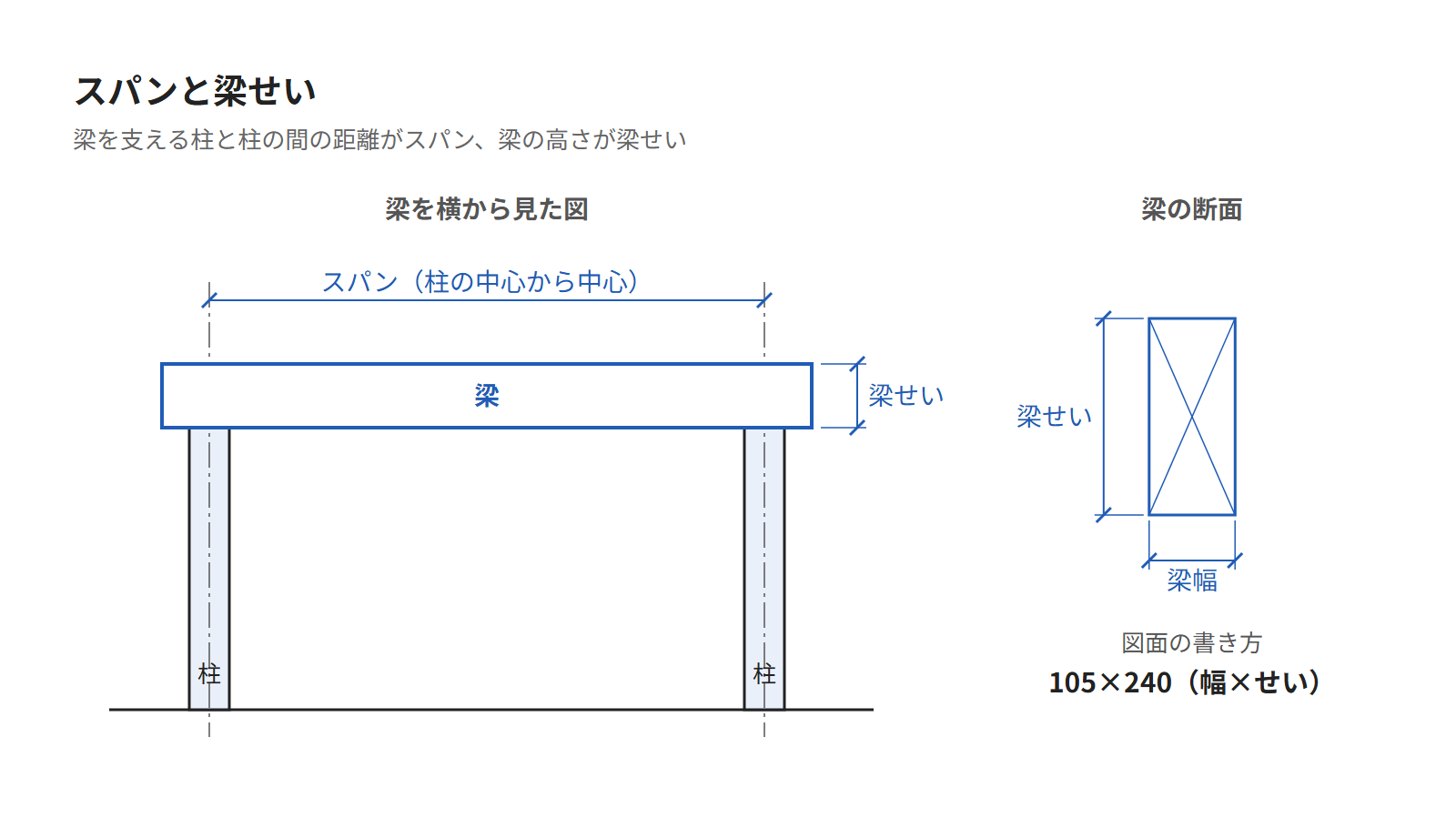

スパンは、梁などを支える点と点のあいだの距離です。建物では、梁を支える柱と柱の間の距離にあたります。

本来は支える部材の内側どうしの寸法で、中心から中心の距離を指す使い方もある言葉です。この記事の図では、柱の中心から中心の距離で示しました。

梁せいは、梁の高さ（上下の寸法）のことで、「梁成」とも書きます。図面の書き方は、「105×240」のように梁の幅とせいを並べる形です。

どちらが先かは図面で違うことがあるので、図面の凡例や部材リストで確かめます。

柱の間を広げてスパンを長くすると、変わることは次の3つです。

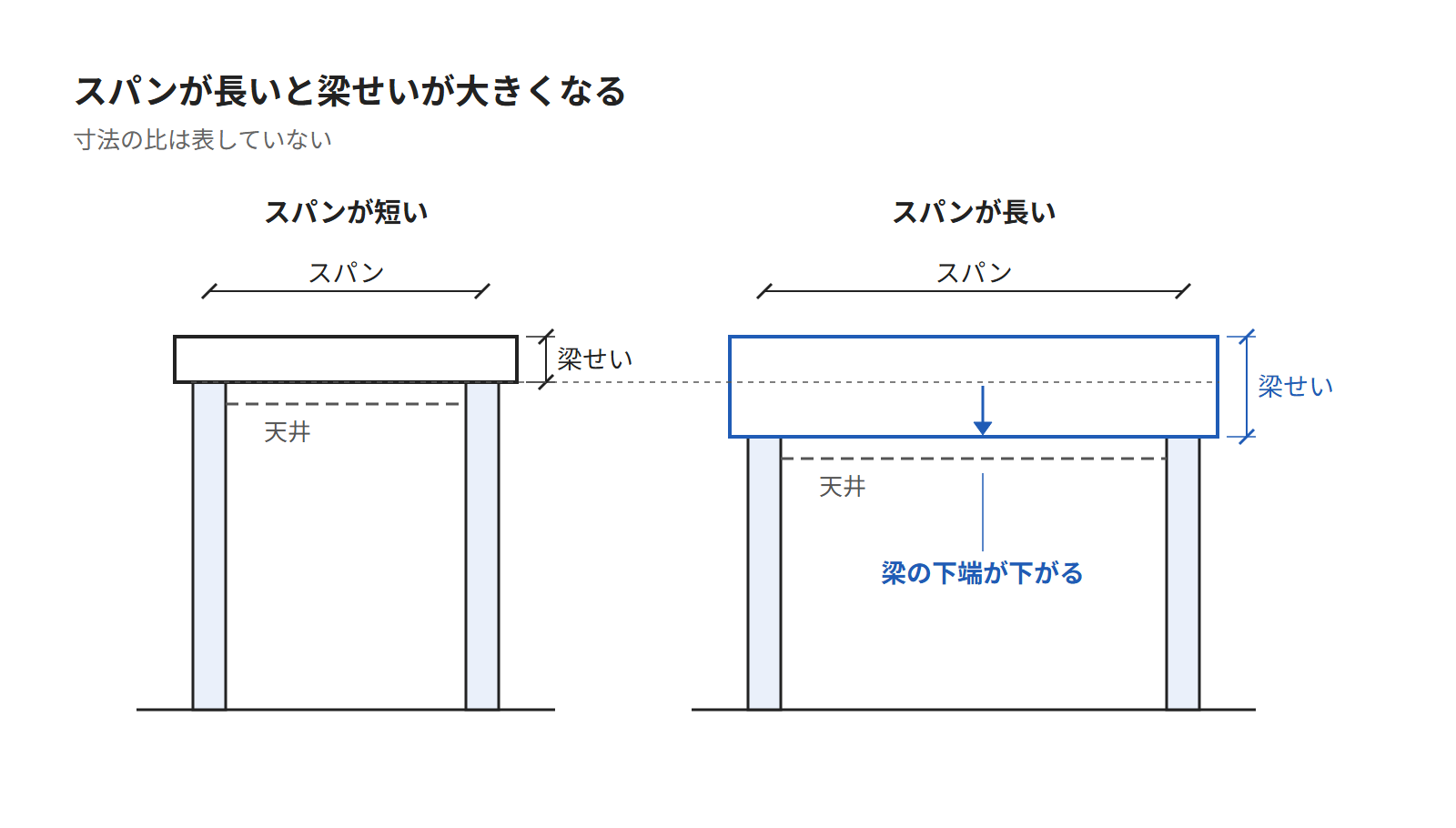

スパンが長いほど、梁せいは大きくなります。

梁せいが大きくなると、そのぶん梁の下の端が下がります。天井を梁より下に張る部屋で影響を受けるのは、天井の高さと、天井の上の空間（天井ふところ）の配管の場所です。

大きなスパンには、鉄骨造や鉄骨鉄筋コンクリート造（SRC 造）を使うことがあります。

階高は、ある階の床からすぐ上の階の床までの高さで、その中に天井高と、天井ふところ・梁・上の階の床が入ります。

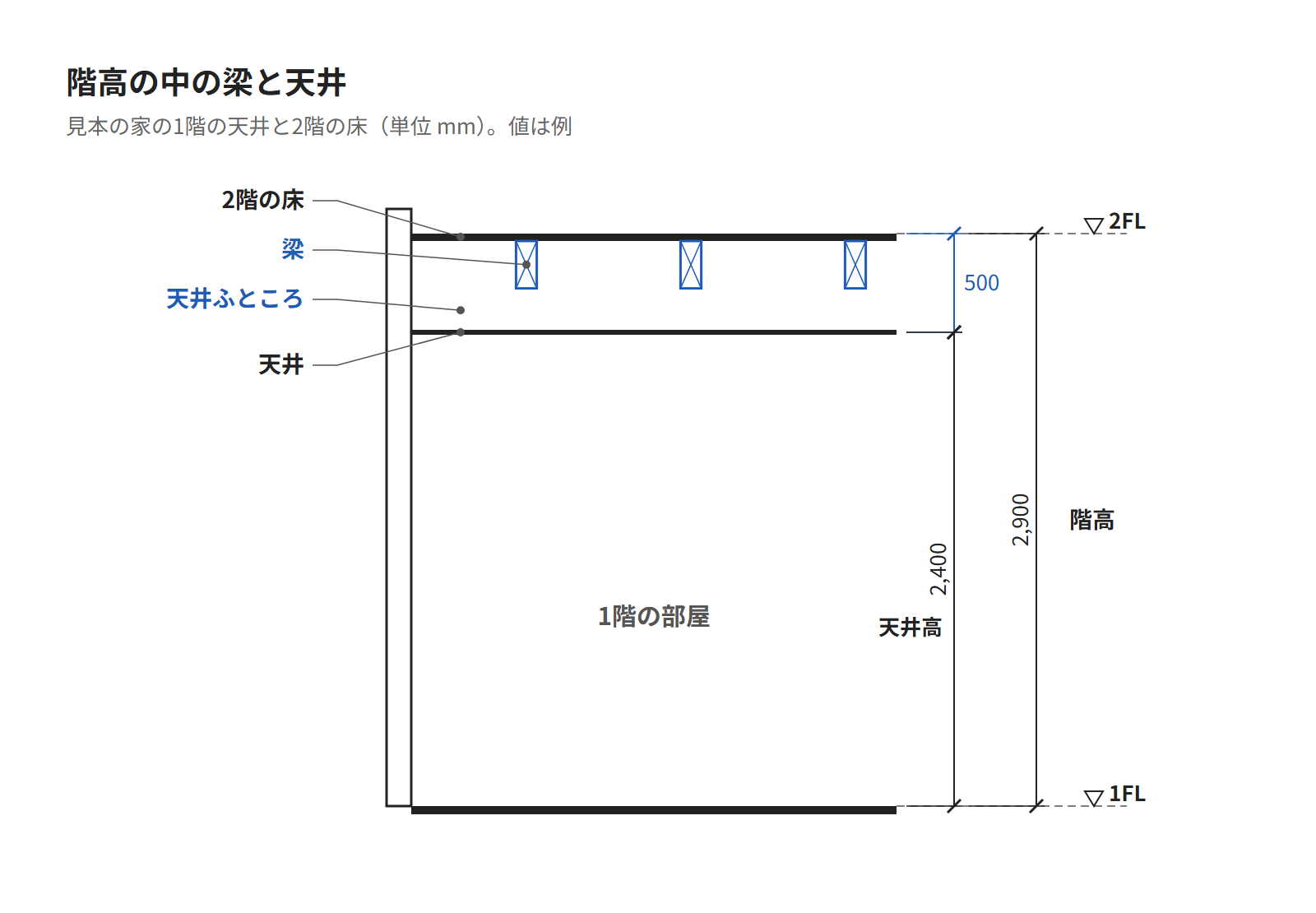

見本の家は、編集部が作図した木造2階建ての住宅の例です。1階の階高 2,900 から天井高 2,400 を引いた 500 に、2階の床と、それを支える梁と、天井ふところが入ります。

天井を梁より下に張るなら、梁せいを大きくしたときに同じ天井高を保つには階高を上げ、階高を変えなければ天井を下げることになります。

木造住宅の梁の大きさを確かめる方法の一つが、スパン表です。たとえば岩手県には、県産のカラマツを使う、2階建てまで・延べ 500m² 以下の住宅のためのスパン表があります。

この表は、梁などの横の材（横架材）が強さとたわみの条件を満たすかを、簡易に確かめるための表です。

この表の梁せいは 105mm 以上で、JAS（日本農林規格）の製品の寸法に合わせ、おおむね 30mm 刻みです。

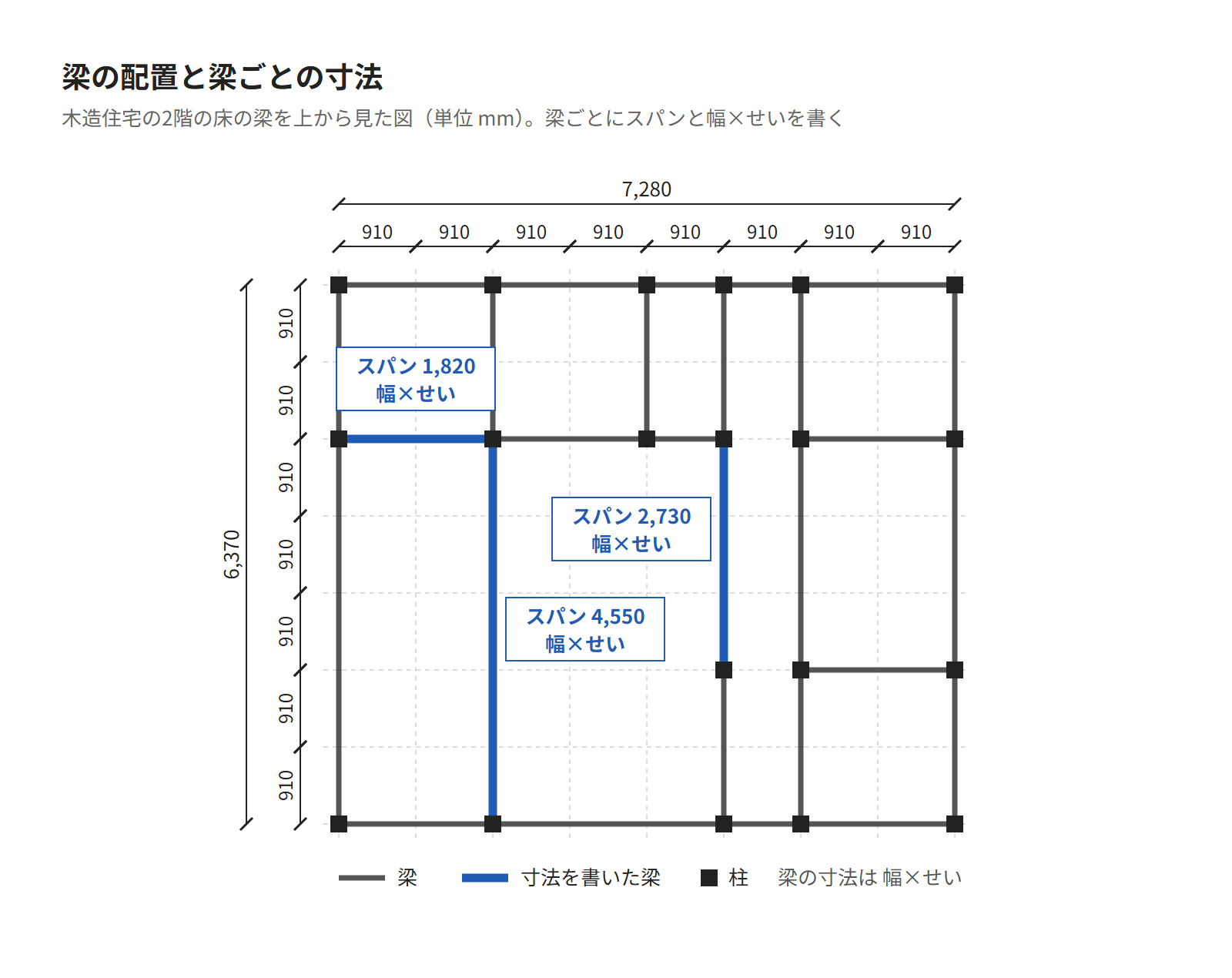

梁の大きさを書いた公開の木造住宅の設計図4件では、梁の幅は 105mm か 120mm、梁せいは 120〜500mm でした。同じ家の中でも、梁ごとに梁せいが違います。

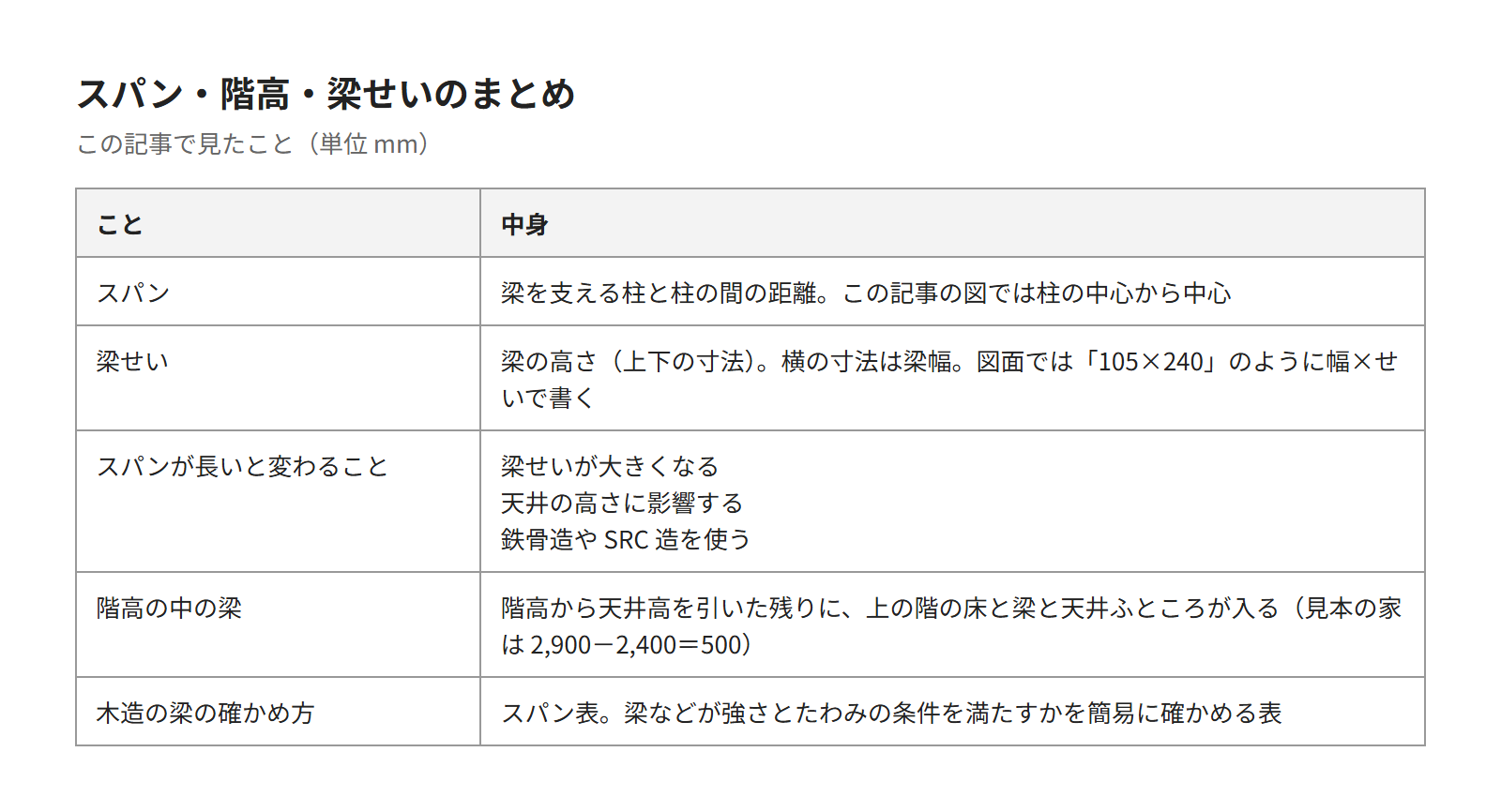

スパンは柱と柱の間の距離、梁せいは梁の高さです。スパンが長いときに変わるのは、次の3つです。

梁は、階高から天井高を引いた残りに、上の階の床と一緒に入ります。木造住宅の梁の大きさは、スパン表で確かめる方法があります。

断面図を開いたら、梁の下の端と天井の高さを見比べてみてください。
