Jw_cadのショートカットキー一覧｜標準のキー操作とキーの割当

• Jw_cadのショートカットキーの一覧はある？
• ショートカットキーが効かない…
• 戻ると進むのキーを知りたい

2次元CADのJw_cad（ジェイダブリューキャド）では、英字キー・F2〜F9・スペースキーを押すだけで、線や矩形などのコマンド（作図の機能）を選べます。

しかし、どのキーにどのコマンドが入っているかは、基本設定のKEYタブを開くまで分かりません。しかも割当は自分で変えられるので、パソコンによって違うこともあります。

この記事で解説するのは、初期の設定のショートカットキーの一覧、自分の割当を確かめる手順、戻る・進むなど働きの決まったキー、Ctrlを使うキーです。キーが効かないときの直し方も分かります。

画面：Jw_cad Version 10.03.6（Windows 11）

Jw_cadのショートカットキーとは

Jw_cadのショートカットキーは、英字キー・F2〜F9・スペースキーに割り当てたコマンドを、キーを押すだけで選ぶ仕組みです。

英字キーとF2〜F9は、そのまま押したときと、Shiftと一緒に押したときで、別のコマンドを選べます。

どのキーにどのコマンドを入れるかは、基本設定のKEYタブで決まります。

初期の設定のショートカットキー一覧

標準の割当、つまり初期の設定（Jw_cad 10.03.6）のKEYタブの割当は、次の表のとおりです。コマンドの名前は、KEYタブの「コマンド一覧」で番号から引きました。

表の「なし」は、KEYタブで番号が0（コマンドなし）の所です。スペースキーには、Shiftと一緒に押したときの欄がありません。

Bを押すと、線のコマンドに切り替わり、コントロールバー（画面の上の、選んだコマンドの設定が並ぶ帯）の矩形にチェックが入ります。

この表は初期の設定の割当です。割当を変えたパソコンでは、コマンドが別のキーに入っています。

KEYタブでキーの割当を確かめる

自分のパソコンの割当は、基本設定のKEYタブを開いて確かめます。

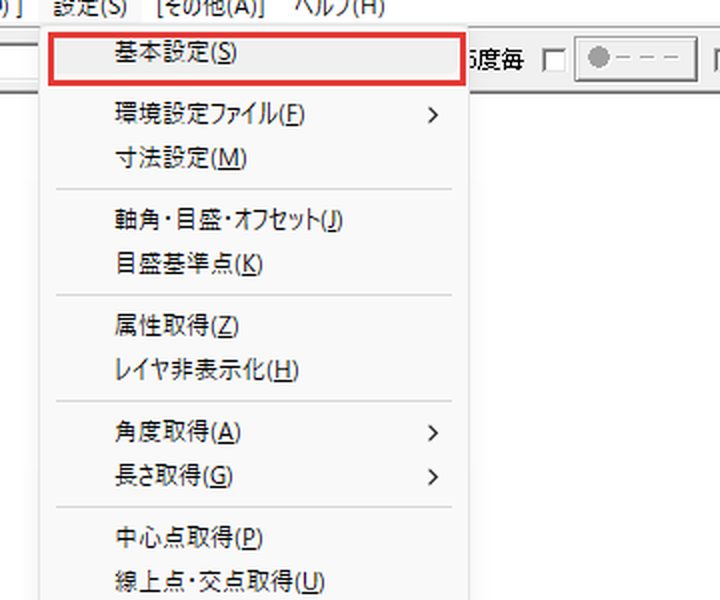

1「基本設定」を開く

メニューバーの設定を押し、基本設定を押します。ツールバーの基設を押しても開きます。

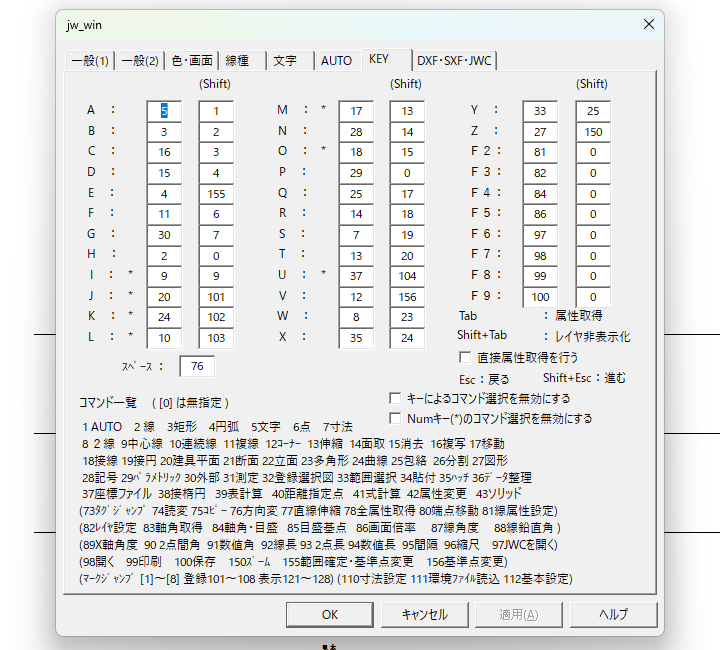

2「KEY」タブを押す

ダイアログの上に並ぶタブから、KEYを押します。キーごとのコマンドの番号が並んだ画面に変わります。

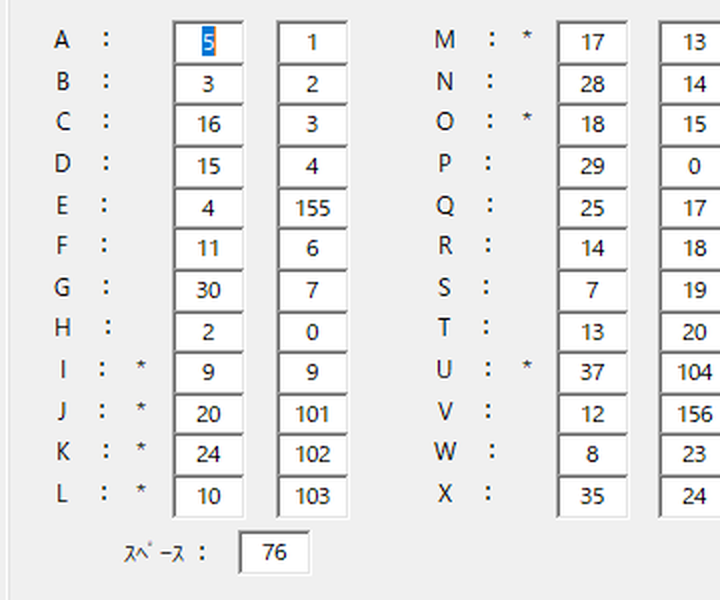

3番号をコマンド一覧で引く

使いたいキーの欄の番号を、下の「コマンド一覧」で探します。割当を変えないときは、キャンセルで閉じてください。

自分のパソコンのどのキーにどのコマンドが入っているかは、いつでもこの手順で確かめられます。

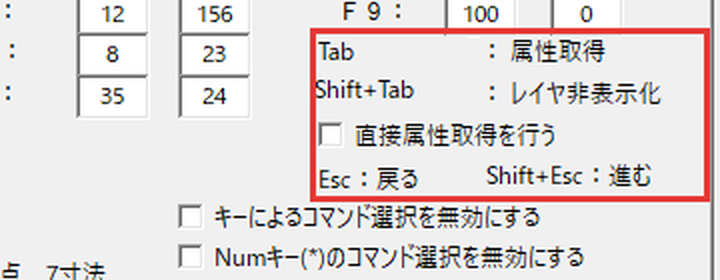

戻る・進む・属性取得のキー

英字キーなどのほかに、働きの決まったキーが4つあります。この4つには、KEYタブで番号を入れる欄がありません。

Escを押すと、直前に描いた線などが消えます。消しすぎたときは、Shift+Esc（進む）で戻してください。

Ctrlを使うショートカットキー

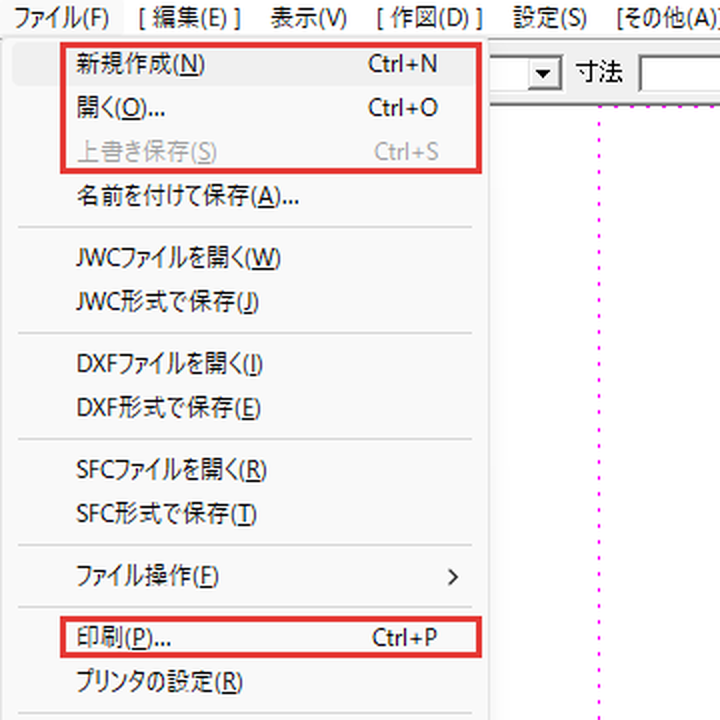

Ctrlを使うキーは、メニューの項目の右に書かれています。初期の設定で、メニューに書かれたCtrlのキーは次の9個です。

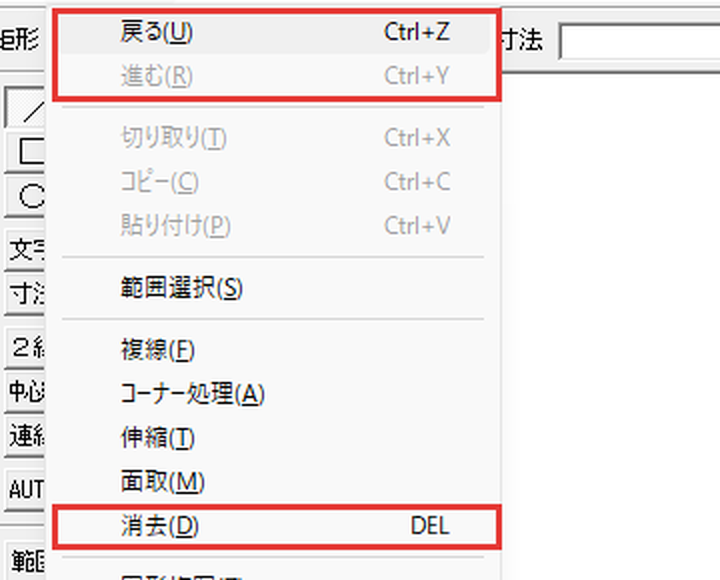

編集メニューには、ほかに消去の行に「DEL」と書かれています。名前を付けて保存の行には、キーが書かれていません。

ショートカットキーが効かないとき

キーを押してもコマンドが切り替わらないときは、次の2つを確かめてください。

• 文字入力欄にカーソルがある
• 「キーによるコマンド選択を無効にする」にチェックがある

文字入力欄にカーソルがある

文字を打つ文字入力欄にカーソルがある間は、押したキーが文字として入り、ショートカットキーは効きません。作図ウィンドウ（線や図形を描く白い所）を1回クリックして、カーソルを欄から外してください。

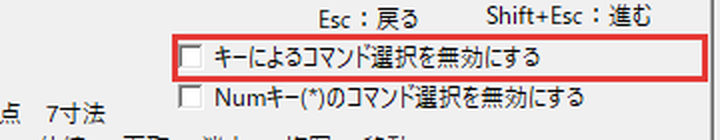

「キーによるコマンド選択を無効にする」にチェックがある

KEYタブの「キーによるコマンド選択を無効にする」にチェックが入っていると、キーでコマンドが切り替わらなくなります。チェックを外して、OKを押してください。

KEYタブで割当を確かめて、よく使うコマンドをキーで選ぼう

英字キー・F2〜F9・スペースキーの割当は、基本設定のKEYタブで決まります。この記事で解説したことは、次の4つです。

• 初期の設定では、Hが線、Bが矩形、Dが消去など、キーごとにコマンドが入っている
• 自分の割当は、「設定」→「基本設定」→KEYタブで確かめる
• Escは戻る、Shift+Escは進む、Tabは属性取得
• キーが効かないときは、文字入力欄のカーソルと「キーによるコマンド選択を無効にする」を見る

一覧を覚えるより先に、自分のKEYタブを開いて、よく使うコマンドのキーから使ってみてください。
