空調・換気設備の図示記号｜ダクト・配管・吹出口
- 空調設備図のダクトの SA や EA って何のこと？
- 冷媒管やドレン管の線の記号を知りたい
- 吹出口やダンパーの記号の見分け方を知りたい
空調・換気設備図には、SA・RA のような英字を添えた線や、矢印の付いた記号が並びます。しかし、記号ごとの意味が分からないと、空気や冷媒がどこからどこへ流れるかをたどれないでしょう。
この記事では、ダクト・ダンパー・吹出口と吸込口・配管の記号の読み方を、国が定めた標準の記号で解説します。読むと、空調・換気設備図の線と記号から、何が流れる管で、どこで空気が出入りするかが分かります。
空調・換気設備の図示記号は、ダクトや配管、吹出口などの種類を、決まった形と英字で表したものです。
空調・換気の図示記号とは

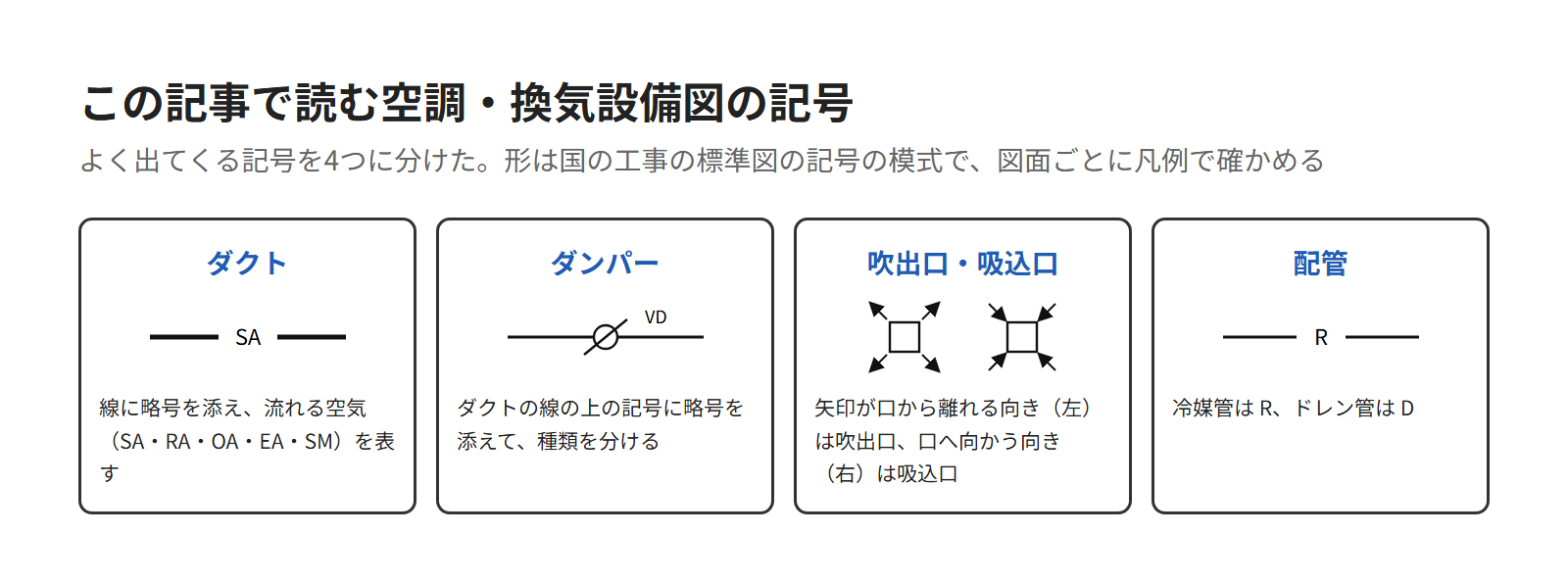

図示記号は、ダクト・配管・吹出口などを、図面の上で表す決まった形と略号です。この記事では、よく出てくる記号を上の図の4つに分けて読みます。
国が発注する建物の工事で使う、設備の図面の書き方の基準（以下、国の工事の基準）は、記号を標準図のとおりにすると決めています。
記号の形を決めているのは、国が別に定めた標準図（以下、国の工事の標準図）です。
標準図に無い記号を決めて書く所は、図面ごとの凡例です。機器の記号は、「空調設備図に出てくる機器｜室内機・室外機・全熱交換器」（準備中）の記事で解説します。
ダクトの記号

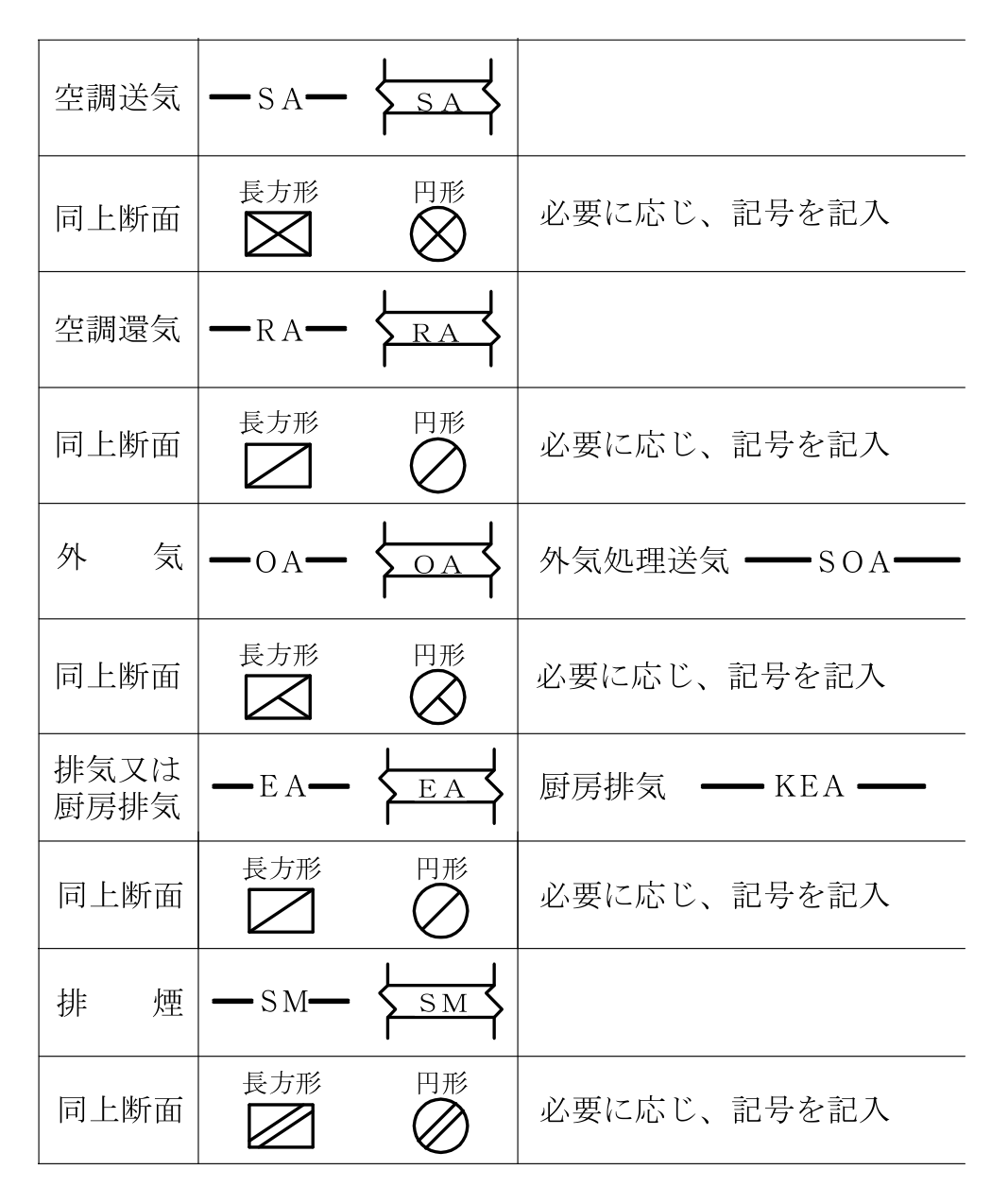

ダクトの記号は、線に添えた英字の略号で、ダクトの中を流れる空気の種類を表します。標準図のダクトの略号は、次の5つです。
| 略号 | 標準図の名前 | 流れる空気 |
|---|---|---|
| SA | 空調送気 | 空気調和機から部屋へ送る空気（給気） |
| RA | 空調還気 | 部屋から空気調和機へ戻す空気（還気） |
| OA | 外気 | 外から取り入れる空気 |
| EA | 排気又は厨房排気 | 外へ出す空気 |
| SM | 排煙 | 火事の煙（外へ出す） |
空調設備図を解説した Web の記事（以下、解説の記事）のうち9本が、SA・RA・OA・EA の4つで空気の行き先を追うと書いています。
線の記号は、ダクトを1本の線で描く形と、2本の線で描く形の2通りです。備考には、外気処理送気の SOA と、厨房排気の KEA の略号もあります。
ダクトの断面の記号は、長方形と円形の2つの形です。中の線は、SA が×、RA と EA が斜線1本、OA が斜線と半分の線、SM が斜線2本でした。
ダンパーの記号
ダンパーは、ダクトの中の羽根を開け閉めして、風量を調節したり、火や煙を止めたりする部品です。

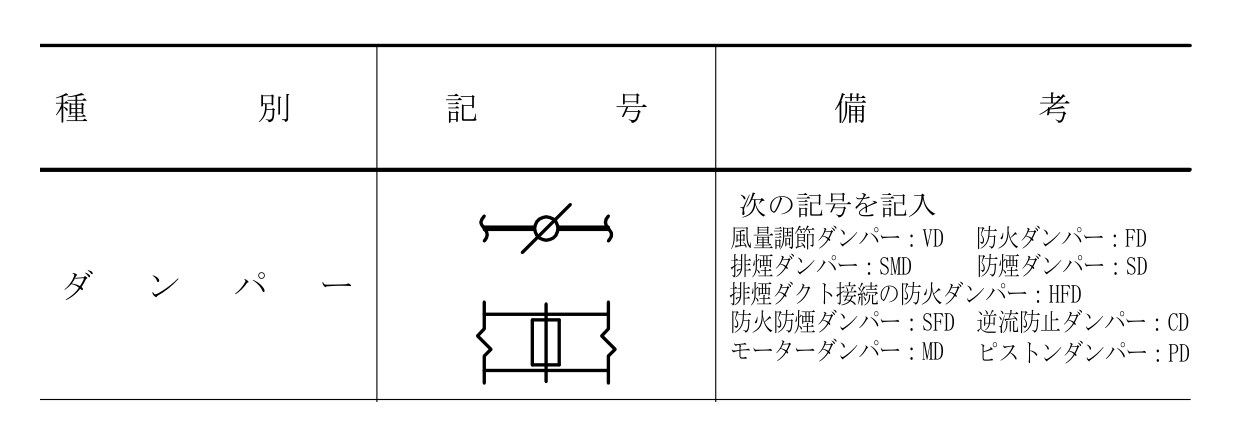

標準図の記号は、1本の線で描いたダクトの上の丸と斜線と、2本の線で描いたダクトの中の四角の2つでした。そばに略号を書いて種類を分けます。
標準図が決めている略号は、次の9つです。
| 略号 | 標準図の名前 |
|---|---|
| VD | 風量調節ダンパー |
| FD | 防火ダンパー |
| SD | 防煙ダンパー |
| SFD | 防火防煙ダンパー |
| SMD | 排煙ダンパー |
| HFD | 排煙ダクト接続の防火ダンパー |
| MD | モーターダンパー |
| PD | ピストンダンパー |
| CD | 逆流防止ダンパー |
解説の記事9本が、FD はダクトが防火区画を貫く所に付ける防火ダンパーと説明しています。防火区画は、火事が燃え広がるのを防ぐため、建物を一定の面積ごとに区切った範囲です。
吹出口と吸込口の記号

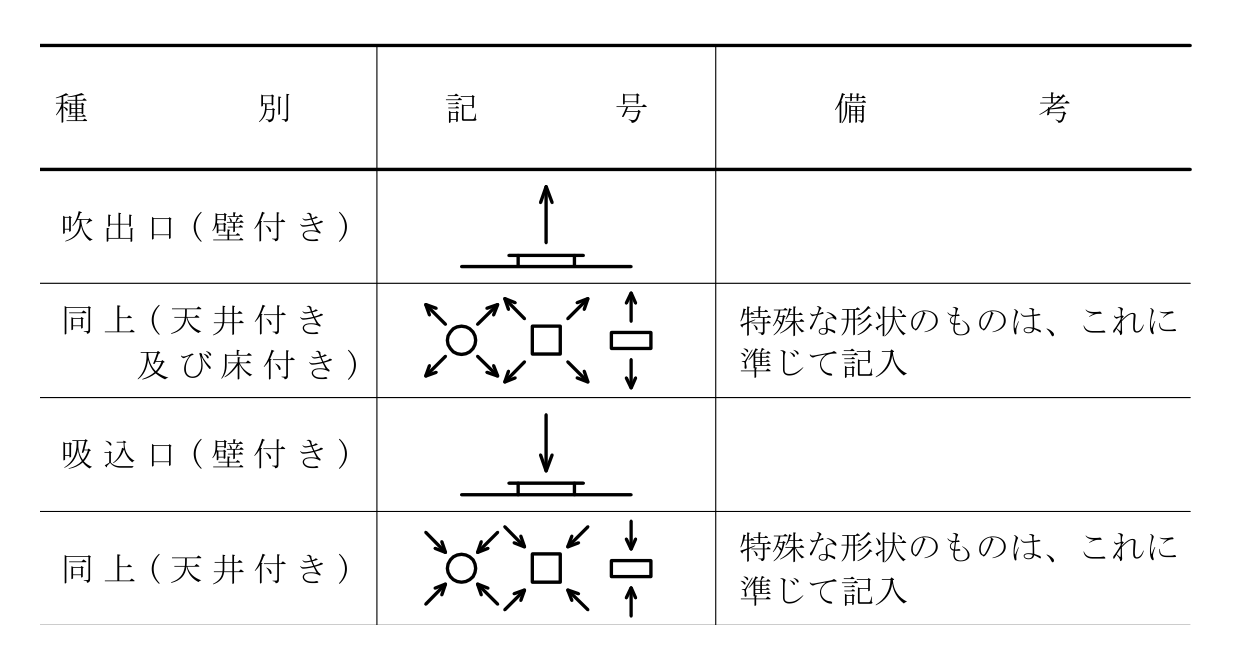

吹出口と吸込口は、矢印の向きで見分けます。吹出口は部屋へ空気を吹き出す口で、矢印が口から離れる向きです。
吸込口は部屋から空気を吸い込む口で、矢印が口へ向かう向きになります。
標準図の吹出口の記号は、壁付きと天井付きの2つで、床付きも天井付きと同じ記号です。吸込口の記号も、壁付きと天井付きの2つがあります。
冷媒管とドレン管の記号
空気を運ぶのがダクトで、冷媒や水を運ぶのが配管です。空調の配管でよく出てくるのは、冷媒管とドレン管でしょう。

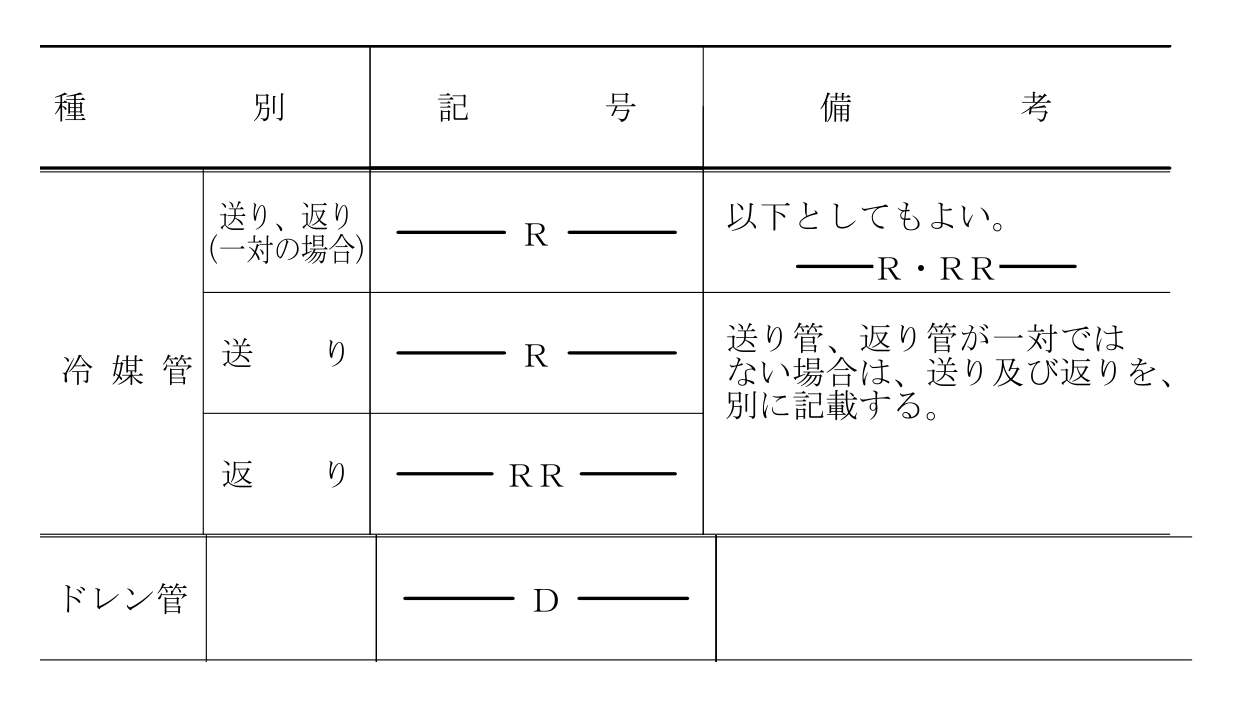

冷媒管は、室外機と室内機のあいだで冷媒（熱を運ぶ物質）を運ぶ管です。標準図では、送りと返りが一対の冷媒管を R の1本の線で描き、R・RR と書いてもよいとしています。
送りと返りが一対でないときは、送りを R、返りを RR と別に書きます。
編集部が集めた公開の空調・換気設備図のうち、冷媒管を描いた4件は、どれも R の1本の線でした。RR を使った図はありません。
そのうち3件は、線に ①・ⓐ のような記号を付け、表で冷媒管の液管とガス管の太さを組で書いていました。
ドレン管は、エアコンなどで空気を冷やしたときに、機械の中でできた水（結露水）を外へ流す管です。記号は D で、集めた4件も D で描いていました。
図面の凡例で確かめる
空調・換気設備図の記号は、その図面の凡例で確かめます。標準図に無い記号は、図面ごとに決めて凡例に書くためです。

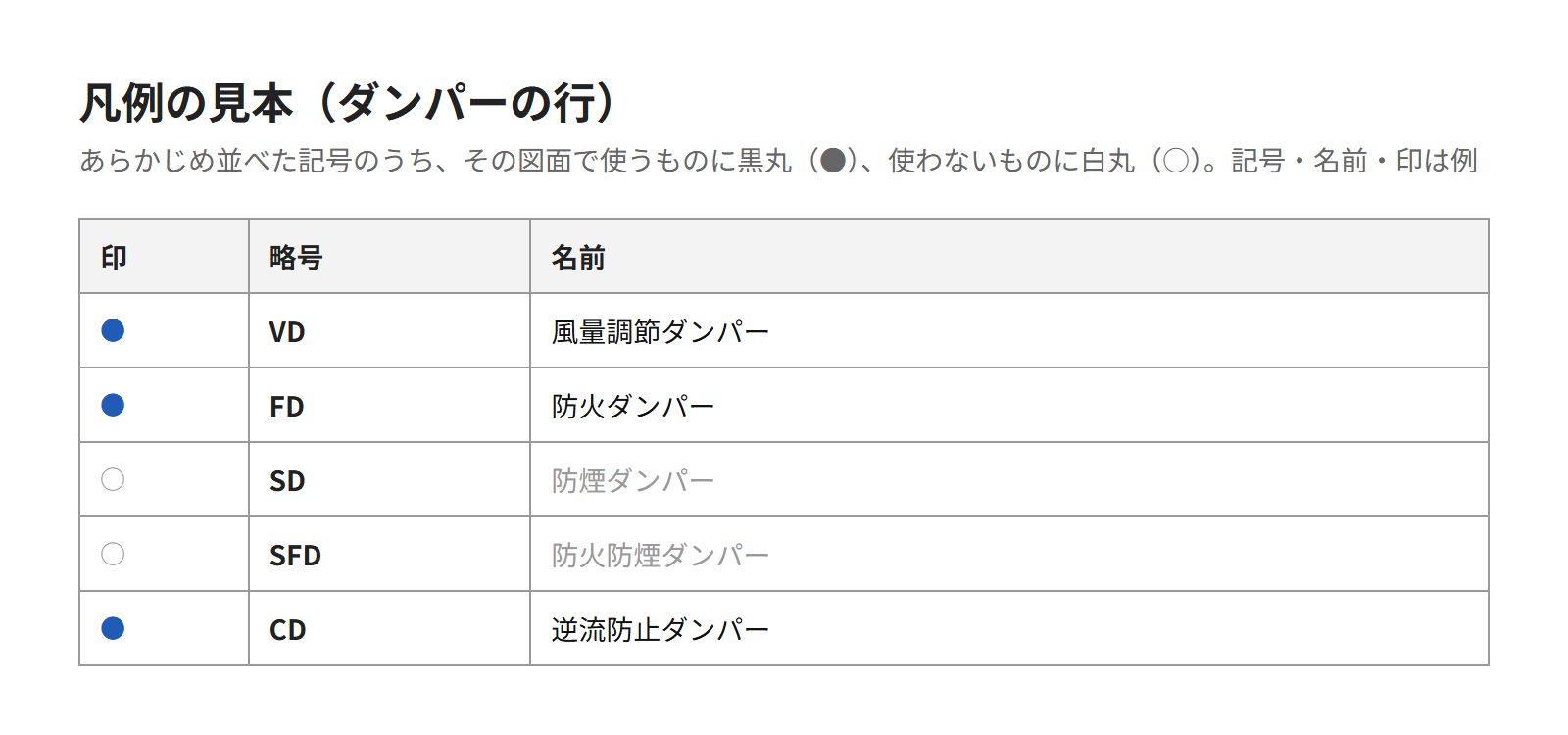

集めた実物のうち2件は、凡例を独立した1枚の図にしていました。そのうち1件の凡例は、ダンパーの略号を並べ、使う記号に黒丸、使わない記号に白丸を付けていました。
この凡例には標準図に無い略号が1つあり、HFD の名前も標準図と違う「排煙用防火ダンパー」でした。
記号を凡例と照らして読もう

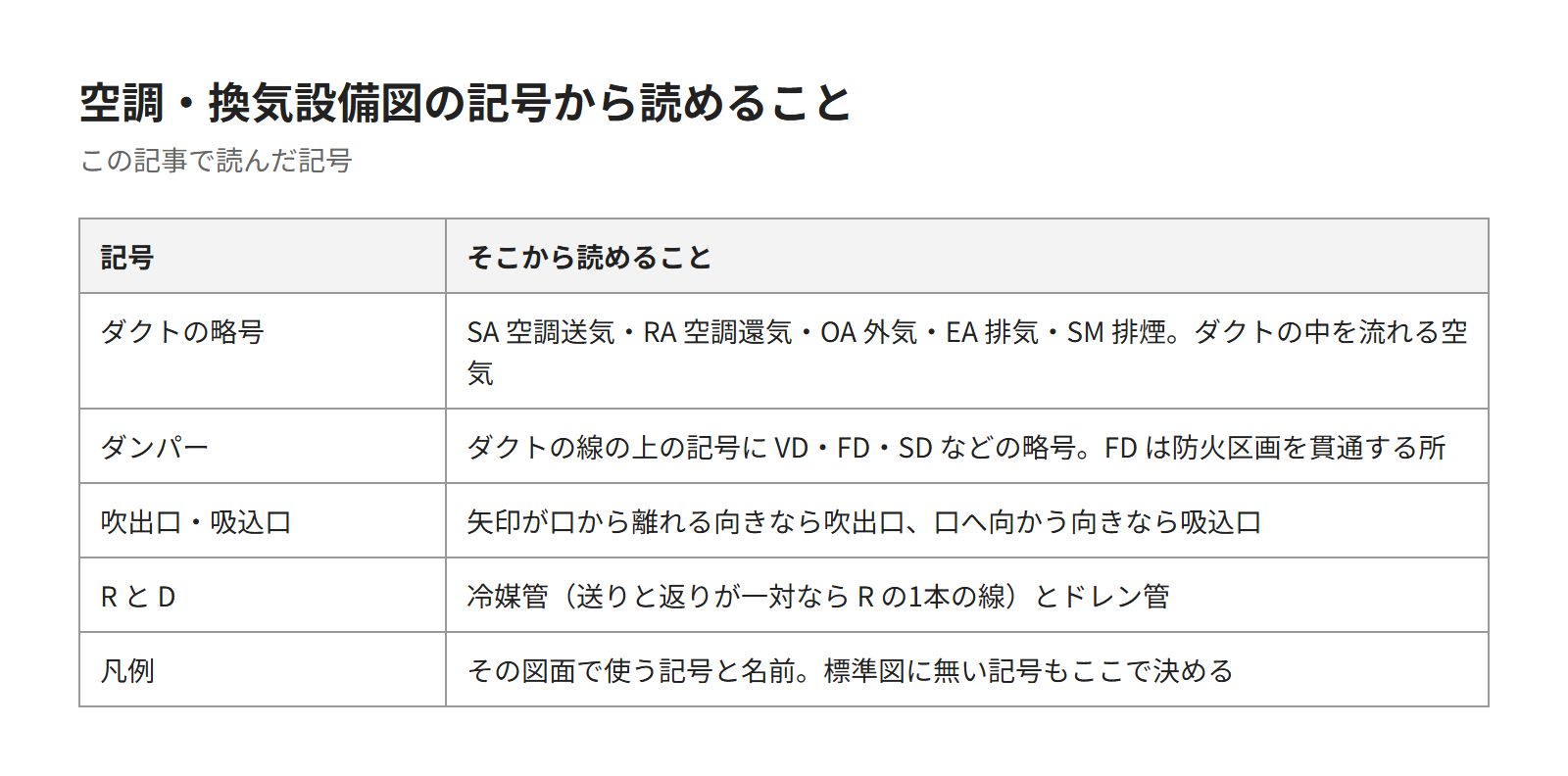

空調・換気設備図の記号は、略号と形で中を流れるものや部品の種類を表します。この記事で読んだのは、次の5つです。
- ダクトの記号：SA・RA・OA・EA・SM で流れる空気
- ダンパーの記号：ダクトの線の上の記号に略号を添えて種類を分ける
- 吹出口と吸込口の記号：矢印の向き
- 冷媒管とドレン管の記号：R と D
- 凡例：その図面で使う記号と名前
図の種類は「空調・換気設備図の種類｜機器表・系統図・平面図」（準備中）の記事で解説します。
空調・換気設備図を開いたら、まず凡例でダクトと配管の略号を確かめ、SA の線を吹出口までたどってみてください。
