立面図に描かれる設備と部材｜雨どい・換気口・給湯器

• 立面図の外壁に描かれた細い縦の線や小さな丸は何？
• 雨どいや給湯器は、立面図のどこに描かれるの？
• 立面図の雨どいを、平面図とどう照らし合わせるのかを知りたい

立面図の外壁を見ると、窓やドアのほかに、細い縦の線や小さな丸、四角い箱が描かれています。しかし、それが何の物かを知らないと、外壁に何が付くのかを読み取れません。

この記事では、見本の家の北立面図を使い、立面図に描かれる外の物と、描く理由、雨どいの読み方と平面図との照らし合わせ方を解説します。

立面図には、雨どいや換気口など、外壁に付く物も描かれます。何を描くかは図面によって違うので、描いてある物を1つずつ見分けて読みましょう。

立面図に描かれる外の物

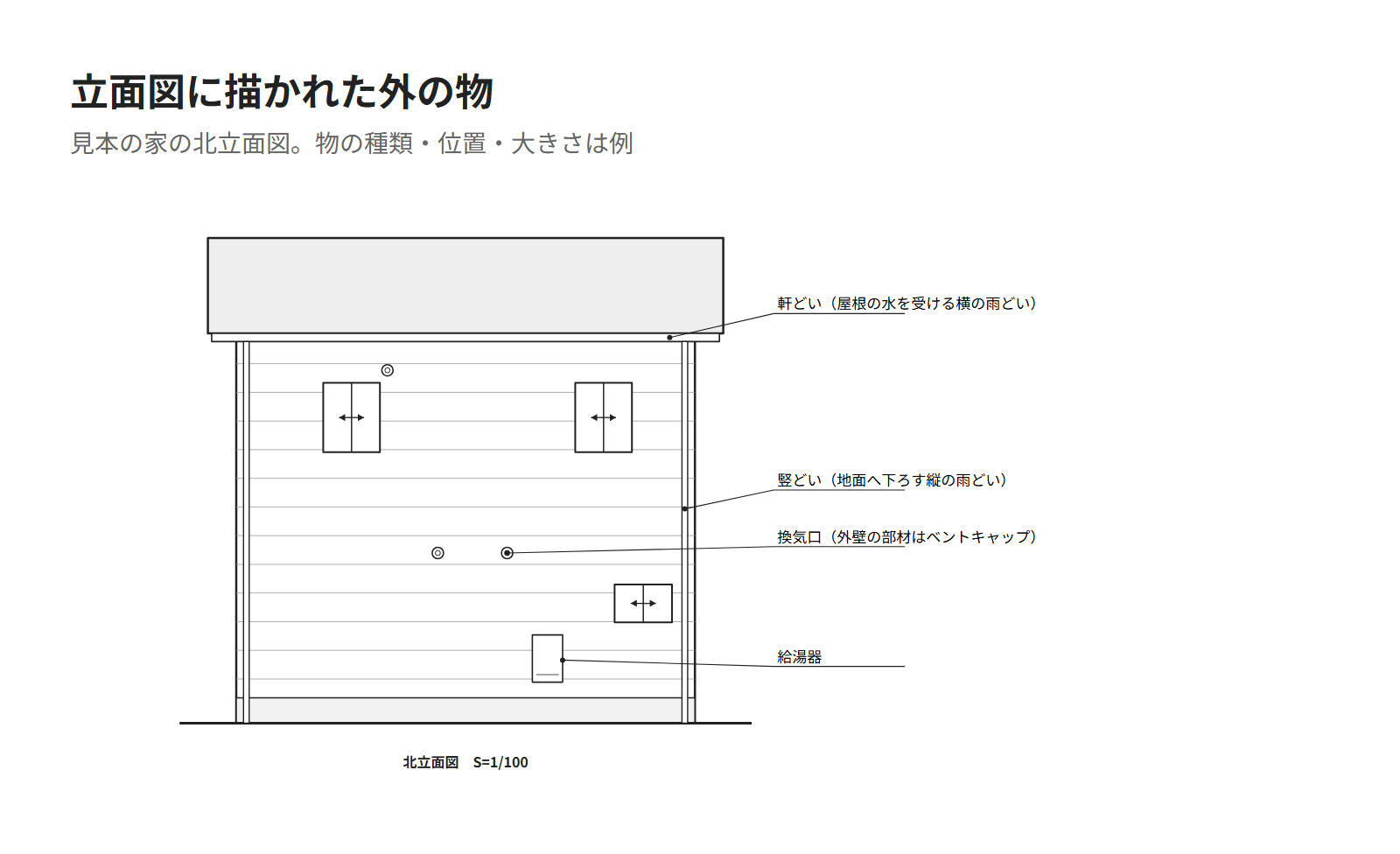

解説の記事4本は、立面図に、雨どいや換気のフード、室外機、給湯器、手すりなど、外壁に付く物も描くとしています。見本の家の北立面図には、雨どいと換気口、給湯器を描きました。

見本の図では、竪どい（たてどい）を外壁の端に沿って下りる細い2本の線、換気口を二重の丸、給湯器を四角い箱で描いています。これは見本の描き方なので、実際の図面では引出線の文字で何の物かを確かめます。

換気口は、壁にあけた換気のための口です。外壁の側に付ける部材は、ベントキャップと呼ばれます。

給湯器は、電気やガスで湯を沸かし、風呂や台所に送る機器です。エアコンの室外機は、冷暖房の設備のうち屋外に置く物を指します（見本の図には描いていません）。

何を描くかは図面によって違う

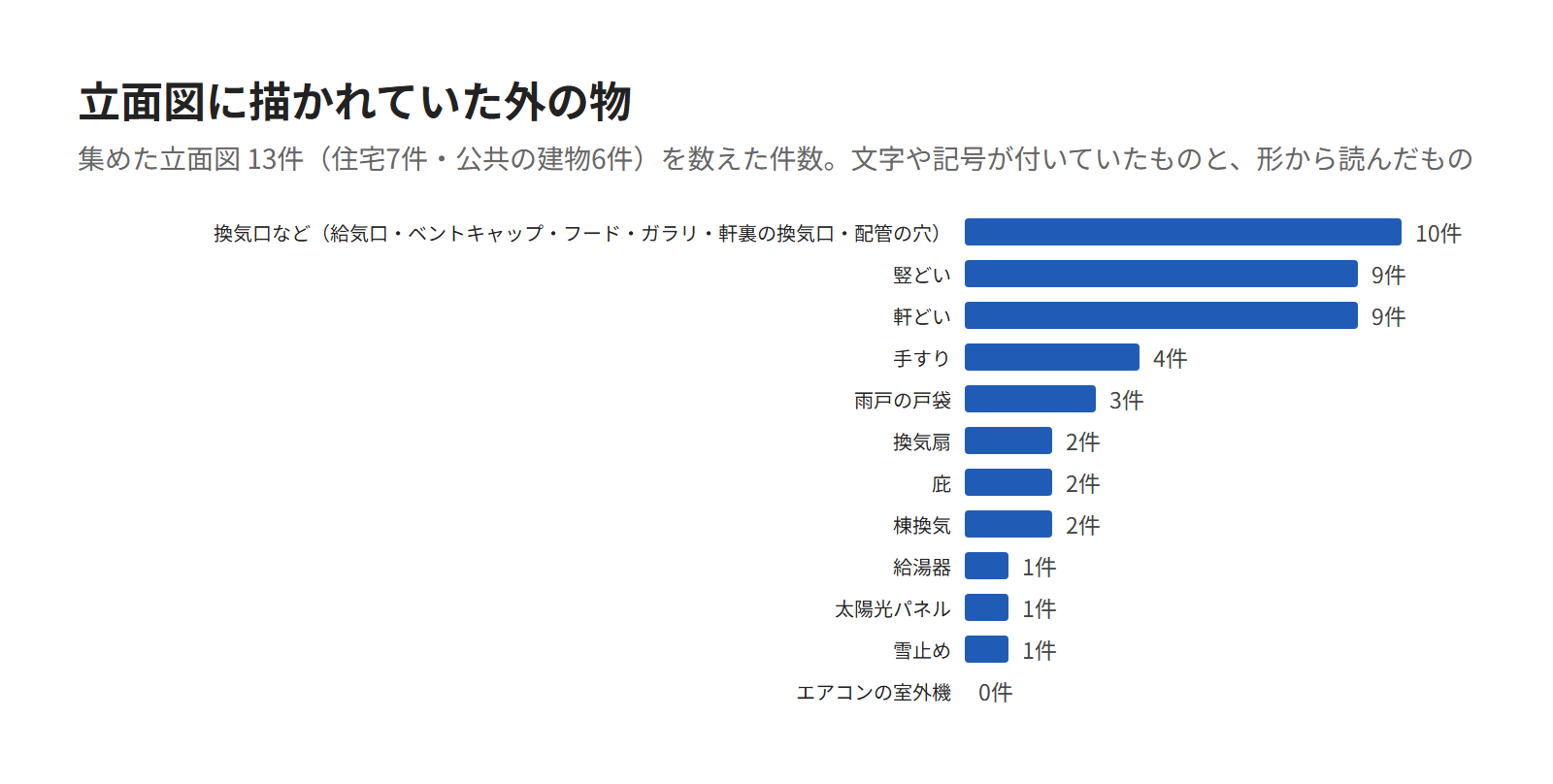

立面図に描く外の物は、図面によって違います。公開されている設計図や申請図書の作成例などから集めた立面図13件では、換気口などが10件、竪どいと軒どいがそれぞれ9件に描かれていました。

一方、集めた13件で給湯器を描いた図面は1件、エアコンの室外機を描いた図面は0件でした。給湯器や室外機が描かれていない立面図も多いので、描いていなければ、その立面図からは位置を読めません。

国の建物の工事の図面の作り方の基準では、立面図に書く物の一覧に、手すりや縦どい（竪どい）、ベントキャップ、避雷針、アンテナなどが並びます。この一覧にも、給湯器や室外機の名前はありません。

その工事で作らない物は、点線などで示す決まりです。

なぜ立面図に描くのか

解説の記事2本は、外壁に付く物を立面図に描く理由を、物どうしがぶつからないかと、外からの見え方を前もって確かめるためと説明しています。

雨どいを読む

雨どいは、屋根を流れる雨水を受けて、地面や下水へ導く溝や筒です。雨どいには、主に次の3つがあります。

• 軒どい：軒先に沿って付き、屋根の水を受ける横の雨どい
• 竪どい：軒どいの水を集めて、地面まで下ろす縦の雨どい
• 呼びどい（よびどい）：軒どいと竪どいをつなぐ雨どい

軒どいは、竪どいへ水が流れるように、80〜100分の1ほどの勾配を付けて竪どいにつなぎます。見本の図では、呼びどいは省きました。

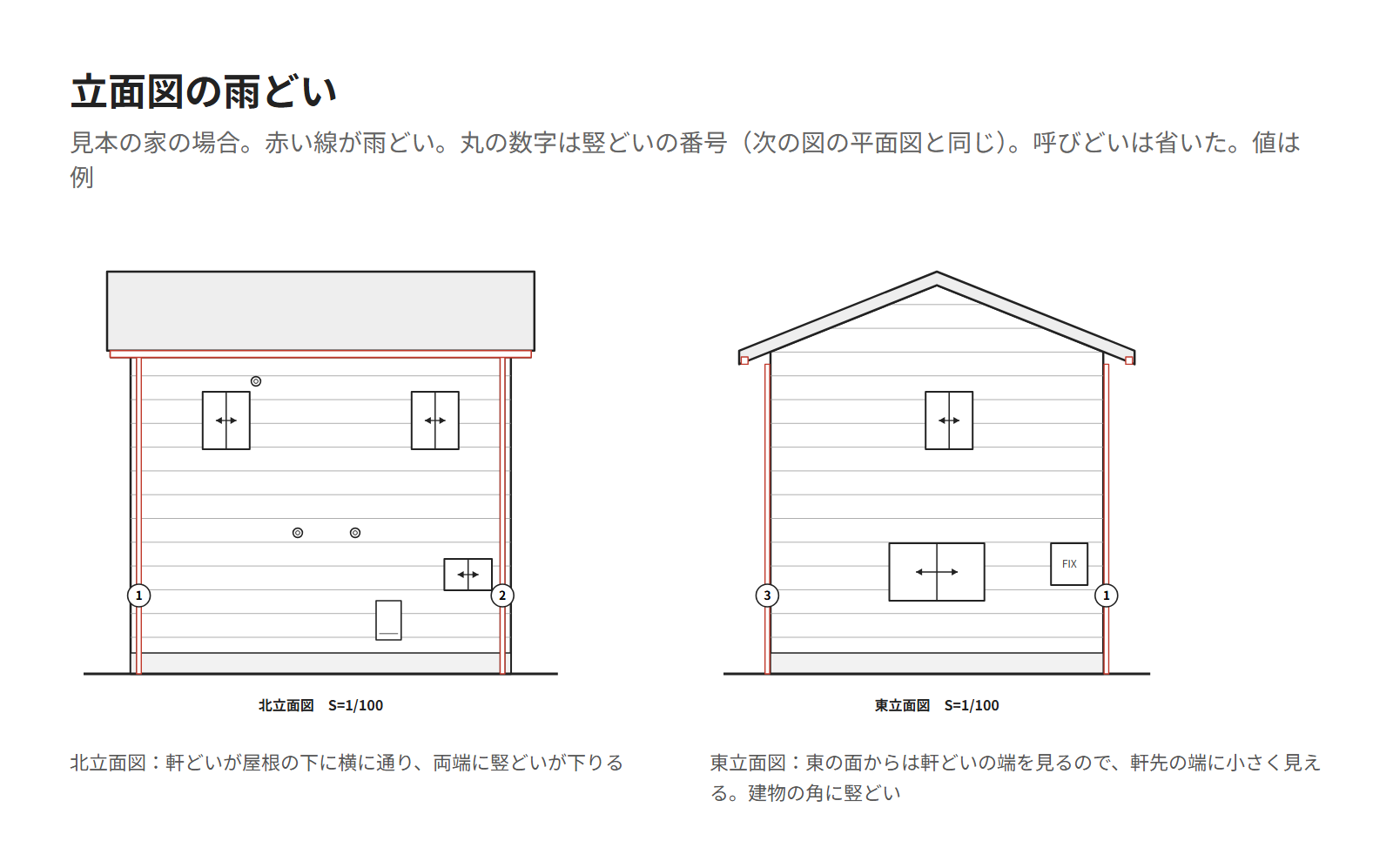

見本の家の北立面図では、軒どいが屋根の下に横に通り、両端に竪どいが下りています。東立面図は、東の面から軒どいの端を見るので、軒先の端に小さく見えます。

東立面図の竪どいは、両端の③と①です。

平面図と照らし合わせる

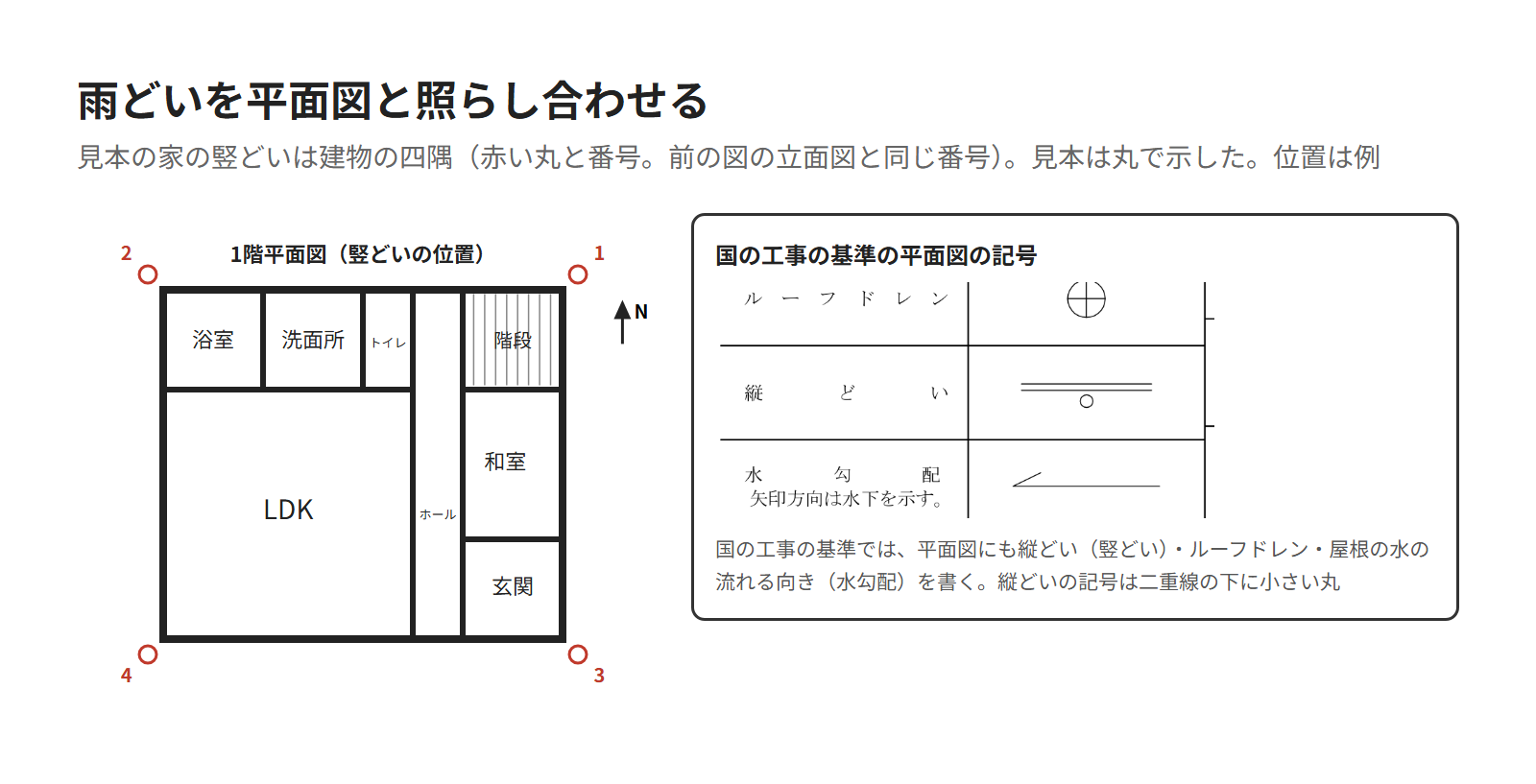

国の工事の基準では、平面図にも縦どい（竪どい）とルーフドレン、屋根の水の流れる向きを書きます。この基準の記号では、ルーフドレンは円の中に十字、縦どいは二重線の下に小さい丸です。

ルーフドレンは、平らな屋根などの雨水の排水口に付ける金具です。見本の家のような勾配のある屋根では、軒どいと竪どいで水を受けます。

見本の平面図では、竪どいの位置を丸で示しました。竪どいを描いた平面図なら、立面図の竪どいと同じ角を、平面図の方位を見て探しましょう。

北立面図は北から南を向いて見た図なので、左が東、右が西になります。見本の家では、北立面図の左端の竪どいが、平面図の北東の角（1）の竪どいです。

立面図の外の物は1つずつ見分けよう

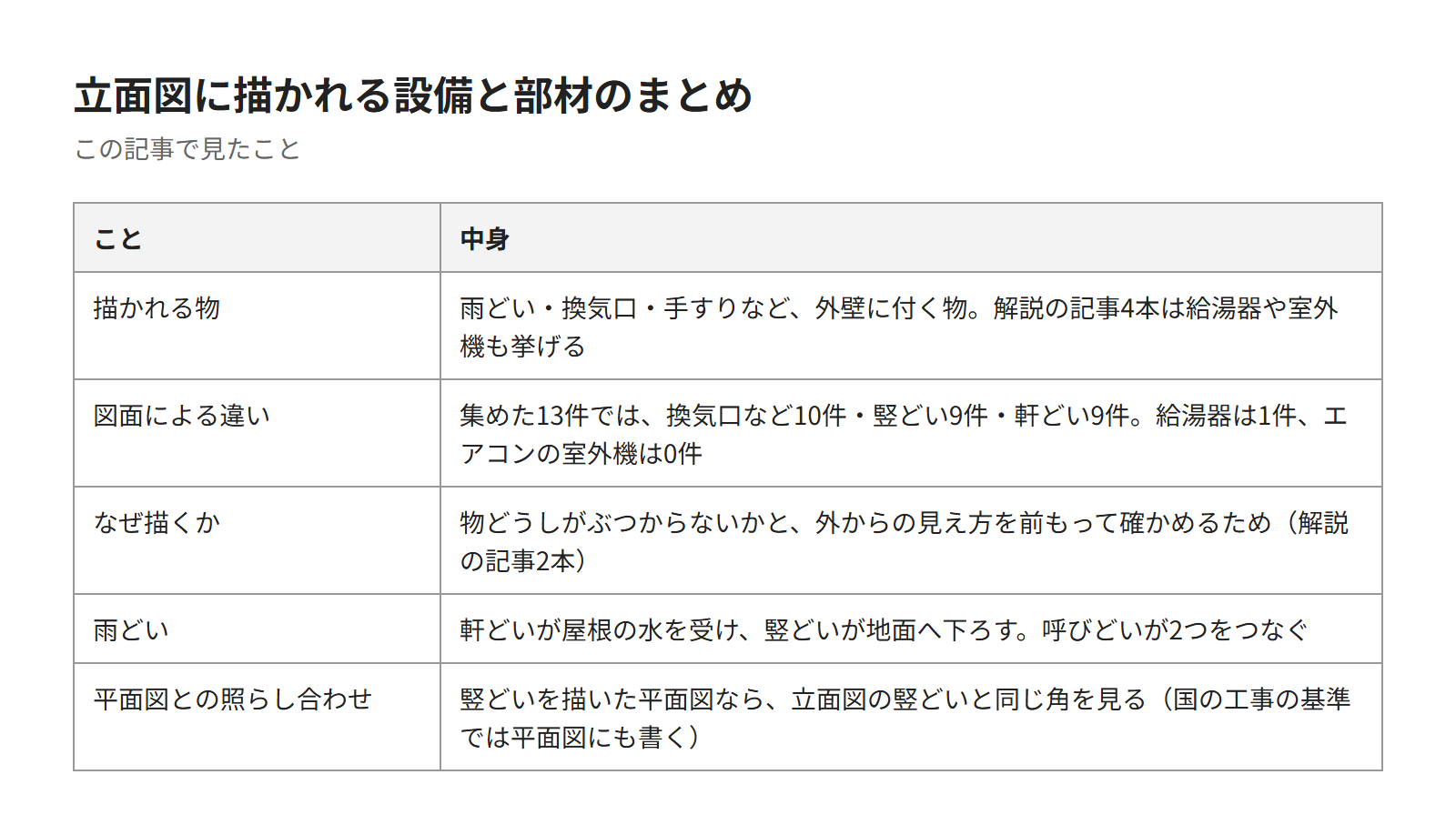

立面図には、外壁に付く物も描かれます。この記事で解説したことは、次の5つです。

• 立面図に描かれる外の物
• 何を描くかは図面によって違う
• なぜ立面図に描くのか
• 雨どいを読む
• 平面図と照らし合わせる

立面図を開いたら、外壁の細い線や小さな丸を1つずつ指でたどり、引出線の文字で何の物かを確かめてみてください。竪どいを見つけたら、平面図の同じ角も見ます。
