立面図の屋根の形と勾配の表し方|切妻・寄棟・片流れ
- 立面図の屋根が、面によって三角に見えたり帯に見えたりするのはなぜ?
- 切妻・寄棟・片流れは、立面図でどう見分けるの?
- 立面図の屋根に付いている三角の印の読み方を知りたい
立面図の屋根は、見る面によって形が変わって見えます。しかし、屋根の形の名前と立面図の見え方が結びついていないと、立面図から屋根の形を言い当てられません。
この記事では、見本の家の立面図を使い、屋根の基本の形と、切妻・寄棟・片流れの立面図での見え方、勾配の印の読み方を解説します。
屋根の形は、立面図の向きの違う面を見比べて読みます。見本の家で作図すると、切妻は棟と直角の面で山形、寄棟は台形と三角、片流れは傾きの見える面で斜めの線になりました。
立面図そのものの読み方は、建築図面の立面図とは|東西南北4面で解説しています。
屋根の基本の形

屋根の面が交わり、雨水を両側へ分ける所を棟と呼びます。いちばん高い所の水平な棟が大棟で、寄棟などで四隅へ斜めに下りる棟は隅棟です。
日本の木造の建物で基本になる屋根の形は、切妻・寄棟・入母屋の3つです。これに片流れ・方形・陸屋根を加えた6つが、基本の屋根の形とされています。
- 切妻:棟から両側へ、2つの面で葺き下ろした形
- 寄棟:大棟の両端から四隅へ、隅棟が下りる形
- 入母屋:上は切妻のように2方へ、下は寄棟のように4方へ傾く形
- 片流れ:一方にだけ傾く形
- 方形:隅棟が頂の一点に集まり、水平の棟が無い形
- 陸屋根:傾きがほとんど無い平らな形
「切妻」の語は、辞典によっては屋根の側面の山形の部分を指すので注意が要ります。この記事で使うのは、屋根の形の名前としての「切妻」です。
この記事で見え方を扱うのは、見本の家の切妻と、比べるための寄棟・片流れの3つです。公開されている設計図や申請図書の作成例などから集めた立面図13件では、寄棟が6件、切妻と片流れが2件ずつでした。
立面図で見る切妻

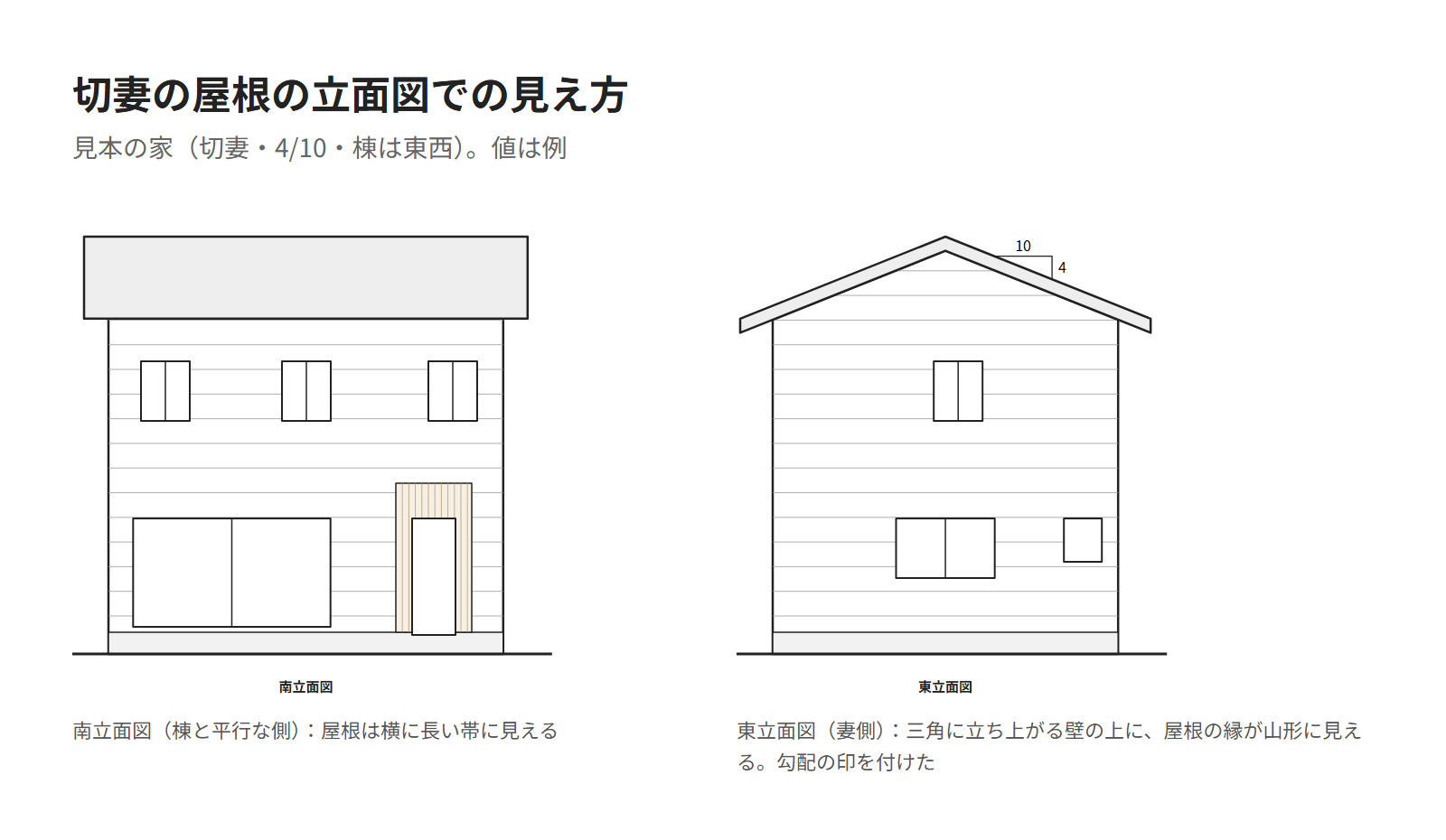

見本の家の屋根は切妻で、棟は東西に通っています。棟と平行な南立面図では屋根が横に長い帯に見え、棟と直角の東立面図では山形に見えます。
帯に見えるのは、立面図が奥行きを示さない図だからです。棟と平行な面から見ると、屋根の傾きは奥行きの向きになります。
そのため傾きは描かれず、屋根の高さの分だけが帯になります。
棟と直角の両側面を妻と呼び、切妻の屋根では側面の三角形の部分を指すことが多い語です。見本の家では、東と西の面が妻側にあたります。
寄棟と片流れの見え方

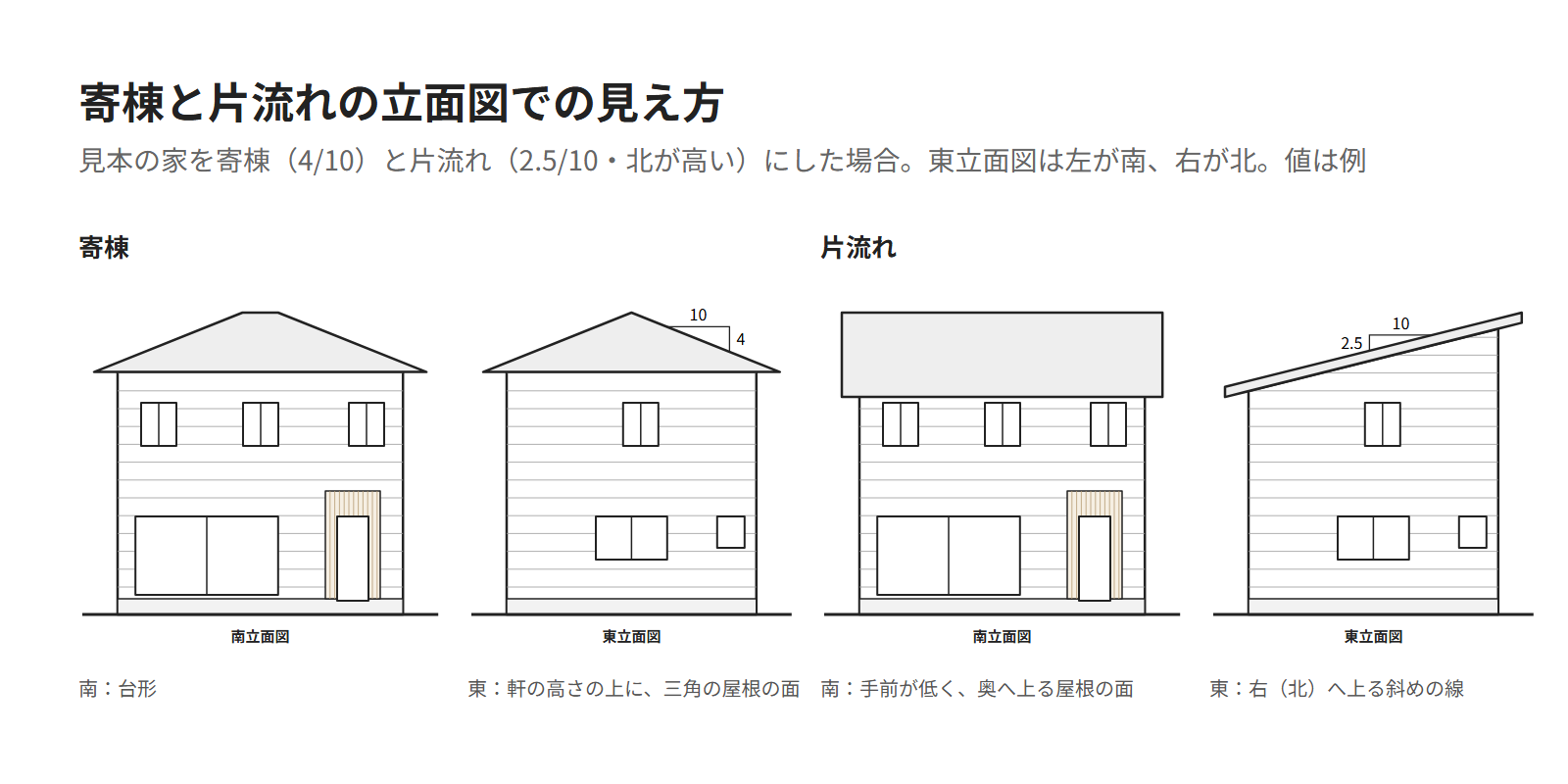

同じ見本の家を、寄棟と片流れの屋根にして作図してみました。この節で確かめるのは、次の2つです。
- 寄棟の見え方
- 片流れの見え方
寄棟の見え方
寄棟にした見本の家は、南立面図では台形、東立面図では三角に見えました。寄棟の屋根の面が、台形2つと三角形2つでできているためです。
東立面図での屋根の形は、切妻が山形、寄棟が三角です。切妻は三角に立ち上がる壁の上に屋根の縁だけが見え、寄棟は軒の高さで終わる壁の上に屋根の面が三角に見えます。
集めた13件のうち住宅の7件では、5件が寄棟でした。ただ、この住宅の7件のうち5件は、申請図書の作成例と住宅CADの見本です。
片流れの見え方
見本の家を北が高い片流れにすると、傾きの見える東立面図では、屋根が北へ上る斜めの線に見えました。
その南立面図では、手前が低く奥へ上る屋根の面が、帯のように見えます。この帯だけでは切妻と見分けがつかないので、傾きの見える東か西の面と見比べましょう。
勾配の印を読む

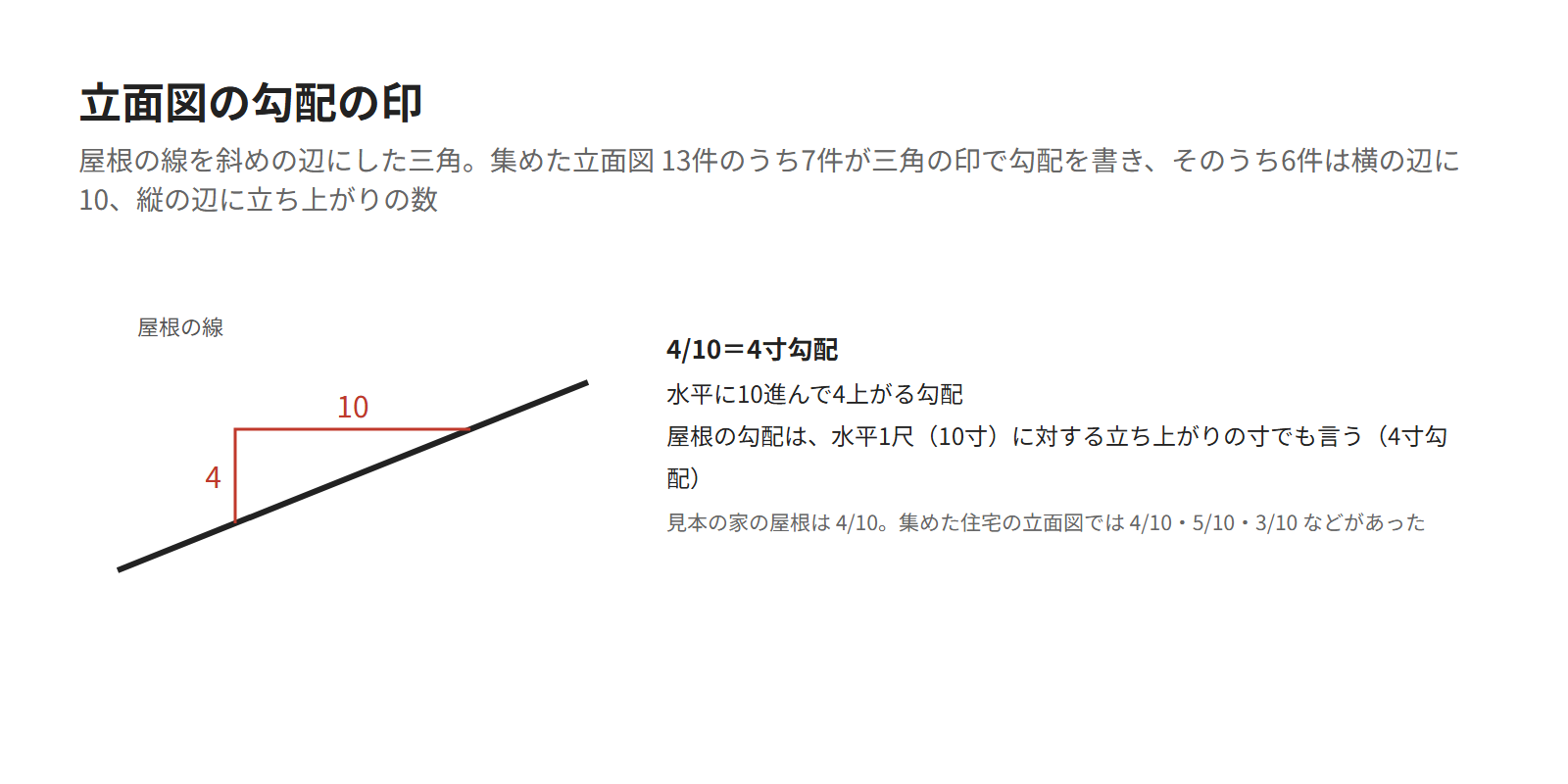

集めた立面図13件のうち7件は、屋根に三角の印を付けて勾配を示していました。7件のうち6件は横の辺に10、縦の辺に立ち上がりの数を書く形で、横の辺を100にした図面や、角度を添えた図面もあります。
4/10は、水平に10進んで4上がる勾配です。見本の家では、屋根の傾きが見える東と西の立面図に印を付けます(図は東)。
屋根の勾配を、水平1尺に対する立ち上がりの寸で言うのが寸勾配です。1尺は10寸なので、4/10は4寸勾配と呼びます。
分数と角度の読み方は、建築図面の勾配の表し方|分数・角度・屋根の4/10で解説しています。
国の工事の基準では、図面の勾配を表すのは度か、分子を1にした分数です。屋根の勾配に限っては、分母を10にした分数で書いてもよいとしています。

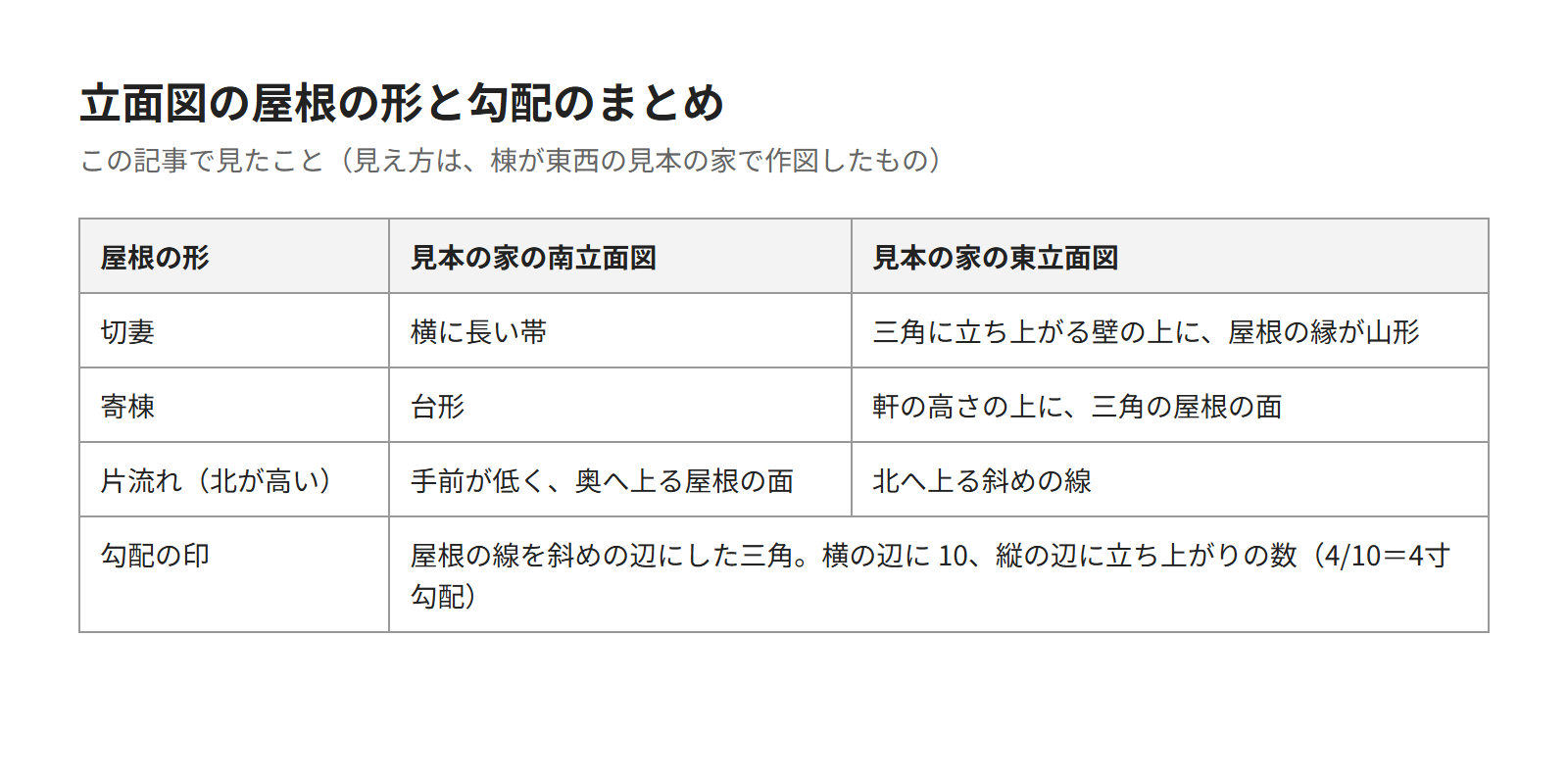

屋根の形は向きの違う面を見比べて読もう

屋根の形の名前と、見本の家の立面図での見え方を結びつけると、立面図から屋根の形を読めます。切妻と見比べたのは、次の2つです。
- 寄棟の見え方
- 片流れの見え方
立面図を開いたら、4面のうち向きの違う面を並べ、屋根がどう見えるかを確かめてみてください。そのあと、三角の印で勾配を読みましょう。
