Blender

BlenderのSTLの書き出し|3Dプリンターでの模型づくり

編集部 読了 約10分

  • 3Dプリント用にSTLを書き出したい
  • STLの大きさ(単位)がおかしい
  • 3Dプリントできる形かを確かめたい

Blender(ブレンダー)で作った建物のモデルは、STLで書き出すと3Dプリンターで模型にできます。

しかし、STLには長さの単位が無く、何も変えずに書き出すと、模型の大きさが合いません。

この記事では、3Dプリントできる閉じた形かを調べてから、STLを模型の大きさの数値で書き出す手順を解説します。大きさがおかしいときの直し方も分かります。

画面:Blender 5.2.2 LTS(日本語の表示)・3D Print Toolbox 1.4.1

始める前に

画面の区画
①3Dビューポート ②モードのメニュー ③追加 ④アウトライナー

手順を始める前に知っておくことは、次の3つです。

  • モデルを実寸(Blenderの1m=実物の1m)で作っておく。この記事は、シーンの単位の倍率が最初の1.0のままのときの数値で書いている
  • 調べることも書き出すことも、①の3Dビューポート(形を見ながら作る、いちばん広い区画)で、②がオブジェクトモードのときに行う
  • 建物が壁・床・屋根などいくつかのオブジェクトでできているときは、④のアウトライナー(シーンの中身の一覧)で1つずつ選べる

STLとは

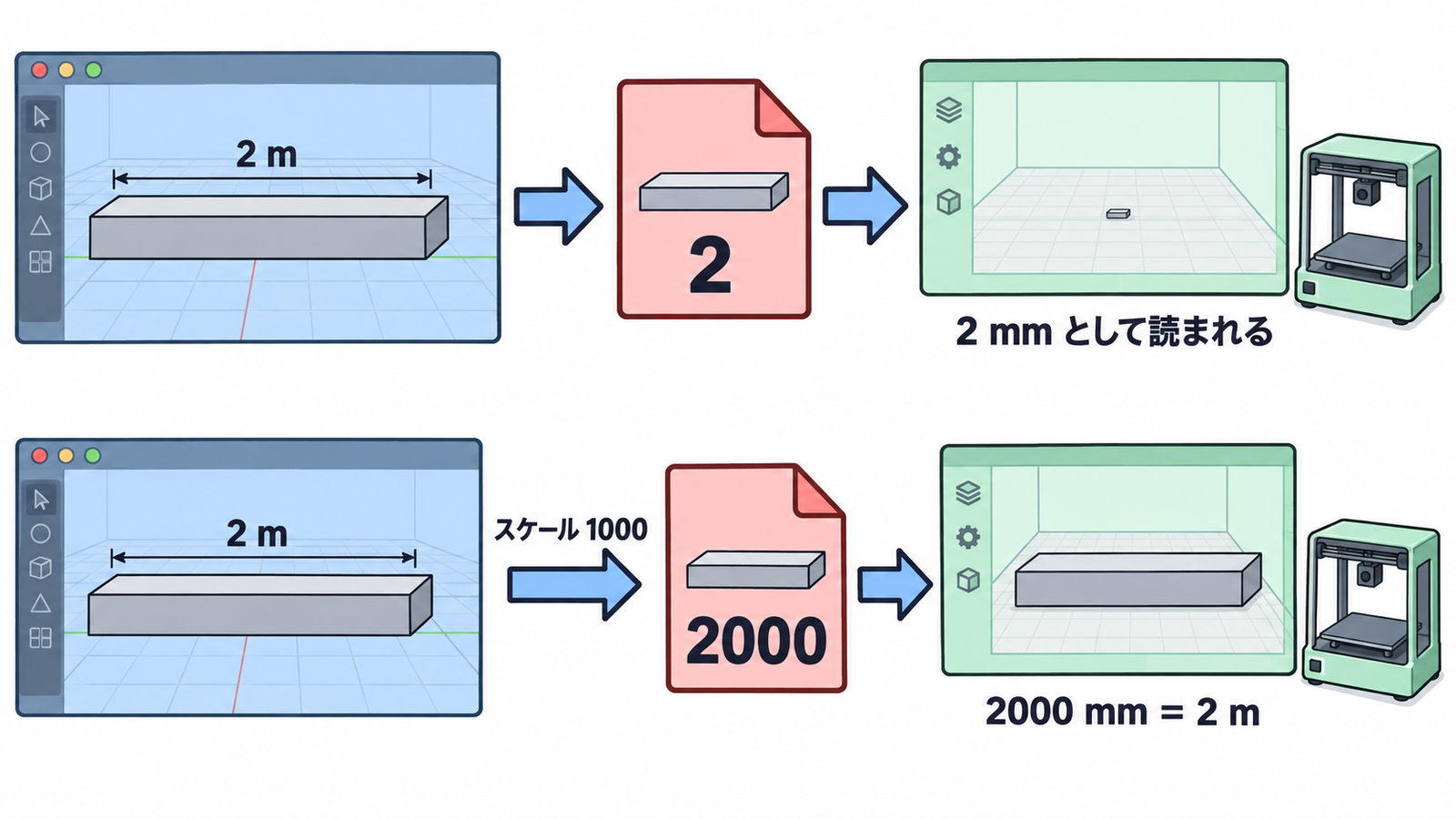

STLの単位の図
Blenderの2mの箱が、そのままではSTLの数値2(2mmとして読まれる)、「スケール」1000では2000(2000mm)になる流れ(生成AIで作った図)

STLは、形の面の頂点の座標だけを記録する、3Dプリンター向けによく使われるファイルの形式です。STLには長さの単位が無く、Blenderの数値がそのまま書かれます。

3Dプリンターで印刷するためのソフト(スライサー)は、数値をmmとして読むことが多く、Blenderの2mの箱は2mmの模型になります。そのため、書き出すときはスケールで倍率を掛けてください。

閉じた形状かを調べる

閉じた箱の結果
閉じた箱を調べた結果。非多様体の辺(赤い枠)が0

スライサーが正しく形を切り分けるには、形がどこも閉じていて、水が漏れない入れ物のようになっている必要があります。この閉じた形が、多様体です。

3D Print Toolboxでは、閉じていない辺が非多様体の辺の数で出ます。いくつかを選んでいても、調べるのは最後に選んだ1つだけなので、建物はオブジェクトを1つずつ選んで調べます。

閉じた形状かを調べる手順は、次の3つです。

  1. サイドバーの3D Printのタブを開く
  2. すべてチェックを押す
  3. 穴があれば多様体化を押す

サイドバーの「3D Print」のタブを開く

調べるオブジェクトを選び、3DビューポートでNキーを押してサイドバー(3Dビューポートの端に出る欄)を開きます。縦に並んだタブの3D Printを押します。

3D Printのタブ
3D Printのタブ(赤い枠)

解析のパネルが開きました。

「すべてチェック」を押す

解析のパネルのすべてチェックを押します。

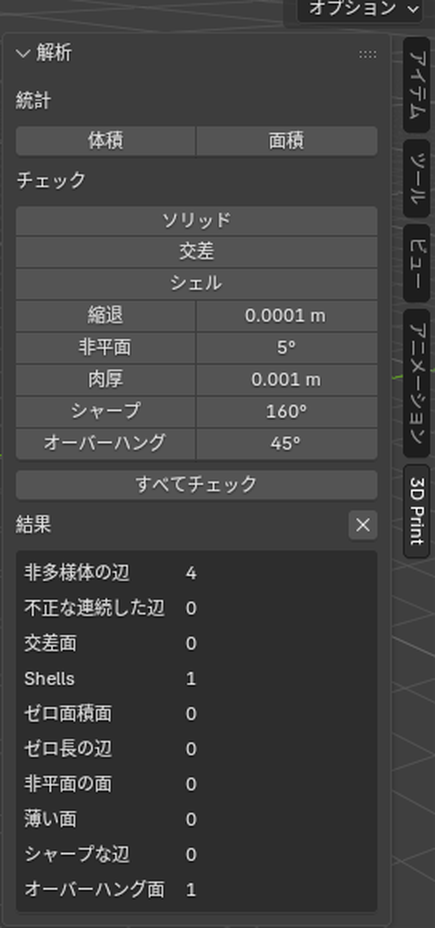

すべてチェック
すべてチェックと、結果の非多様体の辺(赤い枠)。面を1枚消して穴をあけた箱では4

結果に、調べた項目ごとの数が出ました。非多様体の辺が0なら、形は閉じています。

穴があれば「多様体化」を押す

非多様体の辺が0でないときは、クリーンアップのパネルの多様体化を押します。多様体化は、穴をふさぎ、面の向きを外向きにそろえる働きです。

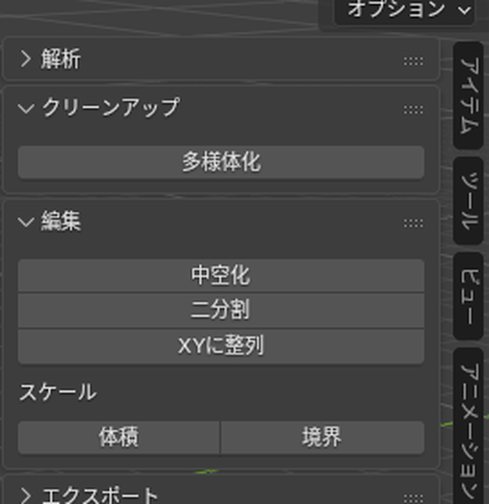

多様体化
クリーンアップの多様体化(赤い枠)

面を1枚消した箱は穴がふさがって面が6枚になり、もう一度すべてチェックを押すと非多様体の辺は0になりました。

これで、閉じた形かを調べて直せました。

1/100の模型では、Blenderの0.1mが1mmになり、手すりやサッシのような細い部分は印刷できないほど薄くなることがあります。

解析の肉厚の欄の単位は、mです。1/100の模型で、プリンターの説明書にある印刷できるいちばん薄い厚みが0.4mmなら、0.04mと打ってすべてチェックを押すと、それより薄い面の数が薄い面に出ます。

実物と同じ大きさで印刷するときは、0.4mmは0.0004mです。

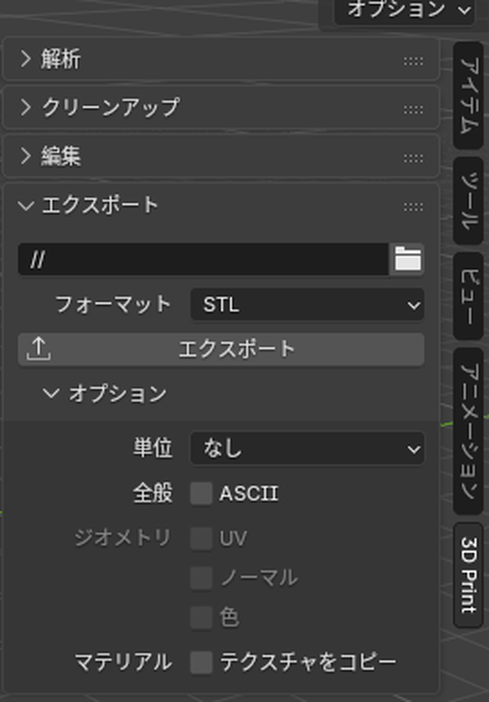

STLを書き出す

書き出しの画面
STLの書き出しの画面。ファイルの名前の欄とSTLをエクスポートのボタン(赤い枠)

閉じた形を確かめたら、ファイル→エクスポート→STL (.stl)で開く画面で、スケールを決めて書き出してください。スケールは、書き出す数値に掛ける倍率です。

1/100の模型なら10、実物と同じ大きさなら1000にします。1m=1000mmなので実物の大きさは1000で、1/100はその100分の1の10になります。

幅12mの建物をスケール10で書き出すと、120mmとして読まれる計算です。

STLを書き出す手順は、次の4つです。

  1. ファイル→エクスポート→STL (.stl)を押す
  2. 選択物のみにチェックを入れる
  3. スケールに倍率を入れる
  4. 名前を付けてSTLをエクスポートを押す

「ファイル」→「エクスポート」→「STL (.stl)」を押す

模型にするオブジェクトを選びます。いくつも選ぶときは、アウトライナーでCtrlキーを押しながら名前を押してください。

選んだら、ファイルのメニューを押し、エクスポートにポインター(画面の矢印)を乗せて、STL (.stl)を押します。

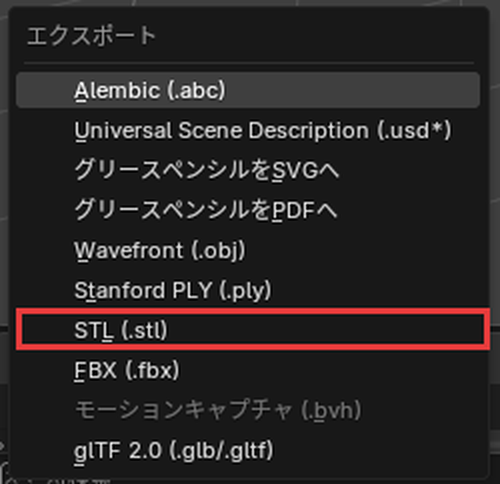

エクスポートのメニュー
STL (.stl)(赤い枠)

STLの書き出しの画面が開きました。

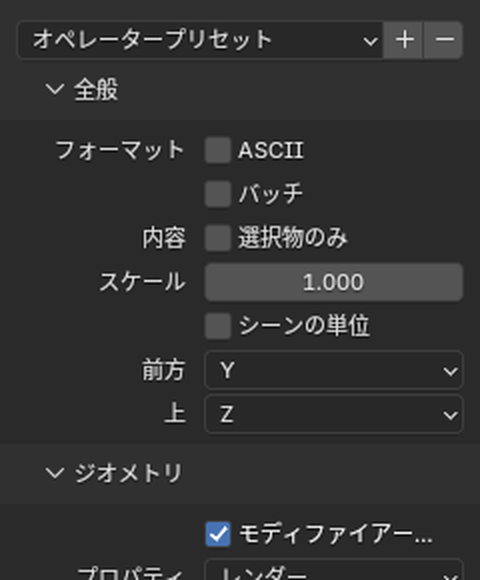

「選択物のみ」にチェックを入れる

設定の列の全般の内容の行で、選択物のみにチェックを入れます。チェックが無いと、選んでいないオブジェクトも書き出されます。

選択物のみ
内容の選択物のみ(赤い枠)

選択物のみにチェックが入りました。

「スケール」に倍率を入れる

同じ全般のスケールの欄に、1/100の模型なら「10」、実物と同じ大きさなら「1000」と打ちます。

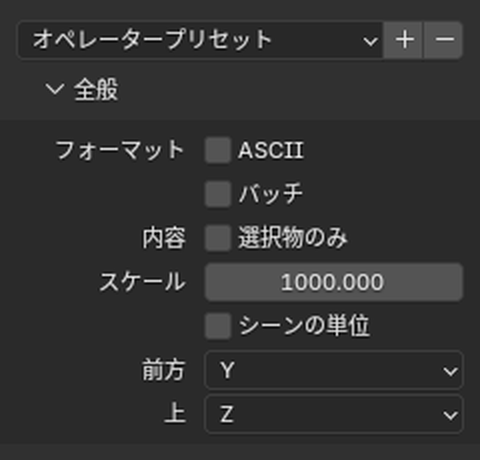

スケール1000
スケールの欄(赤い枠)。画面は1000にしたところ

スケールの欄が、打った倍率に変わりました。

名前を付けて「STLをエクスポート」を押す

書き出すフォルダを開き、ファイルの名前の欄に名前を打って、STLをエクスポートを押します。

STLが書き出されました。長さ2mの箱は、スケール1000で長さが数値で2000になりました。

これで、STLを模型の大きさの数値で書き出せました。

STLの大きさがおかしいとき

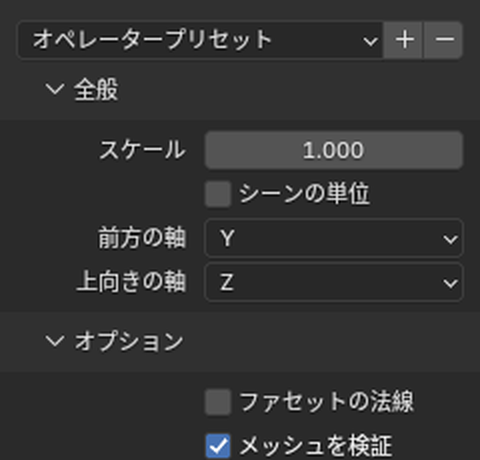

読み込みのスケール
STLの読み込みの画面のスケール(赤い枠)

STLの大きさで起きやすいことは、次の2つです。

  • スライサーで模型がとても小さい
  • STLをBlenderで読み込むと、とても大きい

スライサーで模型がとても小さい

スケールを1.000のまま書き出すと、Blenderの1mが数値1で書かれます。スライサーが数値をmmとして読むと、1mは1mmになるので、スケールを10か1000にして書き出し直してください。

書き出しの画面のシーンの単位にチェックを入れても、数値は1000倍になりません。

シーンの単位は、プロパティのシーンのタブの単位にある単位の倍率を掛ける設定です。単位の倍率が最初の1.0のままなら数値は変わらず、0.001にすると0.001倍になりました。

STLをBlenderで読み込むと、とても大きい

スケール1000で書き出したSTLを、ファイル→インポート→STL (.stl)で何も変えずに読み込むと、2mの箱が2000mになりました。読み込みの画面のスケールを0.001にすると、2mで入ります。

書き出したSTLの大きさを確かめたいときも、この手順で読み込み直し、メジャーで長さを測ってください。メジャーの使い方は、Blenderのメジャーツール|寸法の測り方で解説しています。

実寸のSTLを書き出して、模型を作ろう

すべてチェック
3D Print Toolboxで閉じた形かを調べた画面

STLには単位が無いので、閉じた形を確かめてから、スケールで模型の大きさの数値にして書き出します。この記事で解説したことは、次の3つです。

  • 調べる:3D Print Toolboxのすべてチェックで非多様体の辺が0か。穴は多様体化でふさぐ
  • 書き出す:選択物のみにチェックを入れ、スケールは1/100で10、実物と同じ大きさで1000
  • 大きさがおかしいとき:書き出しのスケールを見直し、Blenderで読み込むときはスケールを0.001に

まずは小さな箱を1つ書き出し、スライサーで大きさを確かめてから、建物のモデルを書き出してみてください。
