BlenderのDXFの読み込み|アドオンのインストールと単位の倍率

編集部 読了 約12分

DXFは、CADの図面をソフトのあいだで受け渡すためのファイルの形式です。Blender(ブレンダー)でDXFを読み込むには、アドオン「Import AutoCAD DXF Format (.dxf)」をインストールします。アドオンは、Blenderにあとから機能を足すプログラムです。Blender 5.2には、DXFを読み込む機能が最初から入っていないためです。DXFの数値には単位が無いので、mmで描いた図面は、読み込むときに「単位の倍率」を0.001にすると実寸になります。

この記事の画面は、Blender 5.2 LTSです。試した図面は、平面図(Jw_cadで書き出したDXF・12m×10m)です。アドオンの版は0.9.10です。

BlenderでDXFを読み込むには、アドオン「Import AutoCAD DXF Format」をインストールする

このアドオンは、Blender 4.1までは同梱されていました。今はエクステンションのサイトで、Blender 4.2以降に向けて「現状のまま、限られた対応で」提供されています。エクステンションは、Blender 4.2からの、アドオンなどを配る仕組みです。アドオンを入手するまでの操作は、次のとおりです。

  1. 「編集」→「プリファレンス…」を開きます
  2. 左の一覧の「エクステンションを入手」をクリックします。オンラインアクセスを許可していないときは、先に「オンラインアクセスを許可」の案内が表示されるので、許可します
  3. 検索の欄に「dxf」と入力します
  4. 「Import AutoCAD DXF Format (.dxf)」の「インストール」をクリックします

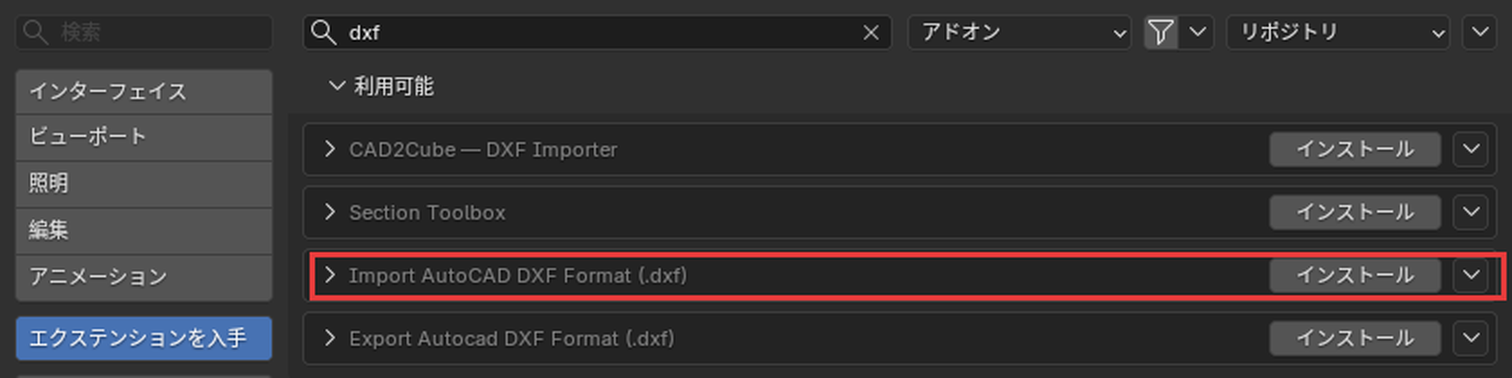

プリファレンスの「エクステンションを入手」で「dxf」を検索した画面
「エクステンションを入手」で「dxf」を検索した画面。読み込みに使うのは、赤枠の「Import AutoCAD DXF Format (.dxf)」

「dxf」で検索すると、書き出し用の「Export Autocad DXF Format (.dxf)」も表示されます。読み込みに使うのは、名前が「Import」で始まるほうです。インストールすると、「ファイル」→「インポート」に「AutoCAD DXF (.dxf)」が追加されます。

DXFの数値には単位が無く、単位はヘッダーの$INSUNITSで示す

DXFの長さや座標の数値には、単位が付いていません。単位は、ファイルの頭の部分(ヘッダー)の$INSUNITSという項目で示す決まりです(4ならmm、6ならm)。

試したJw_cadのDXFには、$INSUNITSがありませんでした。数値は実寸のmmで、幅12mの壁が「12000」と書かれています。

このアドオンは、$INSUNITSを読みません。DXFの数値を、そのままBlenderの単位(m)として読み込みます。そのため、倍率を変えずに読み込むと、幅12mの図面が12000mになりました。出典:DXF Units(ezdxf)、AutoCAD 2012 DXF Reference

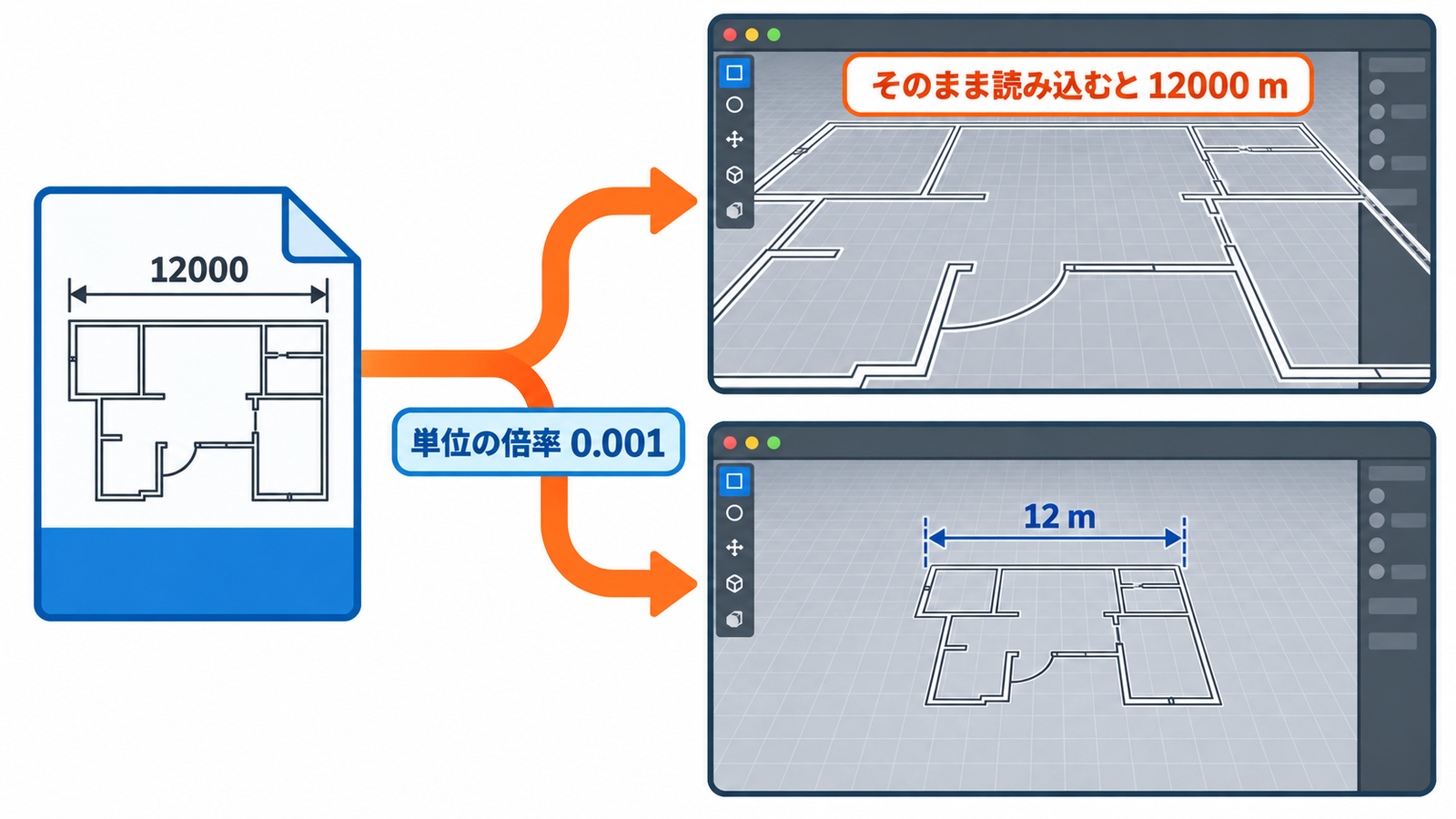

DXFの数値12000をそのまま読み込むと12000m、単位の倍率0.001で12mになる図
DXFの数値「12000」は、そのまま読み込むと12000m、「単位の倍率」を0.001にすると12mになる(生成AIで作った図)

DXFは「単位の倍率」を0.001にすると実寸で読み込まれる

「単位の倍率」の欄にマウスを重ねると出る説明は「座標はメートルとみなす。違うときはここで指定する」という意味の英文で、mmの図面は0.001、cmの図面は0.01になります。mmの数値のDXFを実寸で読み込む手順は、次のとおりです。

  1. アウトライナー(画面の右上の、シーンの中身を一覧にする欄)で、読み込む先のコレクション(オブジェクトをまとめる入れ物。例:Collection)を選択します
  2. 「ファイル」→「インポート」→「AutoCAD DXF (.dxf)」を選び、DXFのファイルを選択します
  3. 画面の右の「Optional Objects」で、「テキストをインポート」と「Import Lights」のチェックを外します
  4. 「Geo Referencing」のチェックは入れたまま、「単位の倍率」に0.001を入力します
  5. 「Import DXF」をクリックします

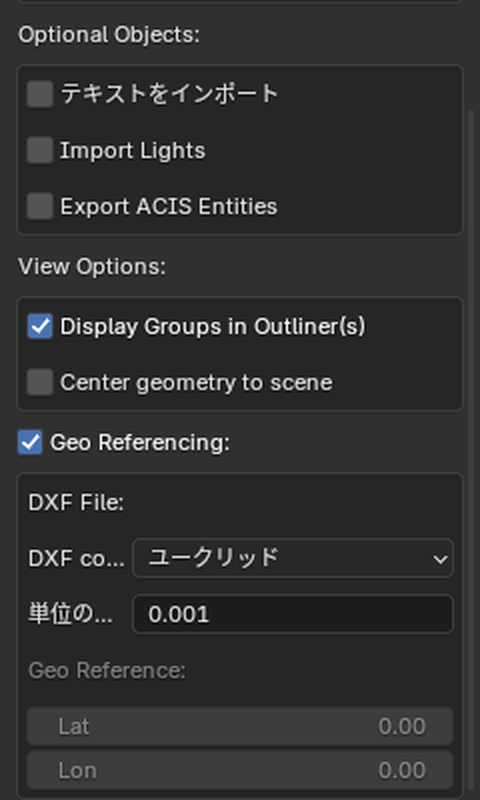

DXFの読み込みの設定の下半分。テキストとライトのチェックを外し、単位の倍率を0.001にした
ファイルを選ぶ画面の右の設定の下半分。「テキストをインポート」「Import Lights」のチェックを外し、「単位の…」(単位の倍率)を0.001にしている。画面では、長い名前は途中で切れて表示される

試した平面図は、この設定で12m×10mの実寸で読み込まれました。

読み込んだ図面は、DXFの座標のまま配置されます。試した平面図は、図面の左下の角が、原点からX方向に約3.2m、Y方向に約0.7m離れた位置に置かれました。

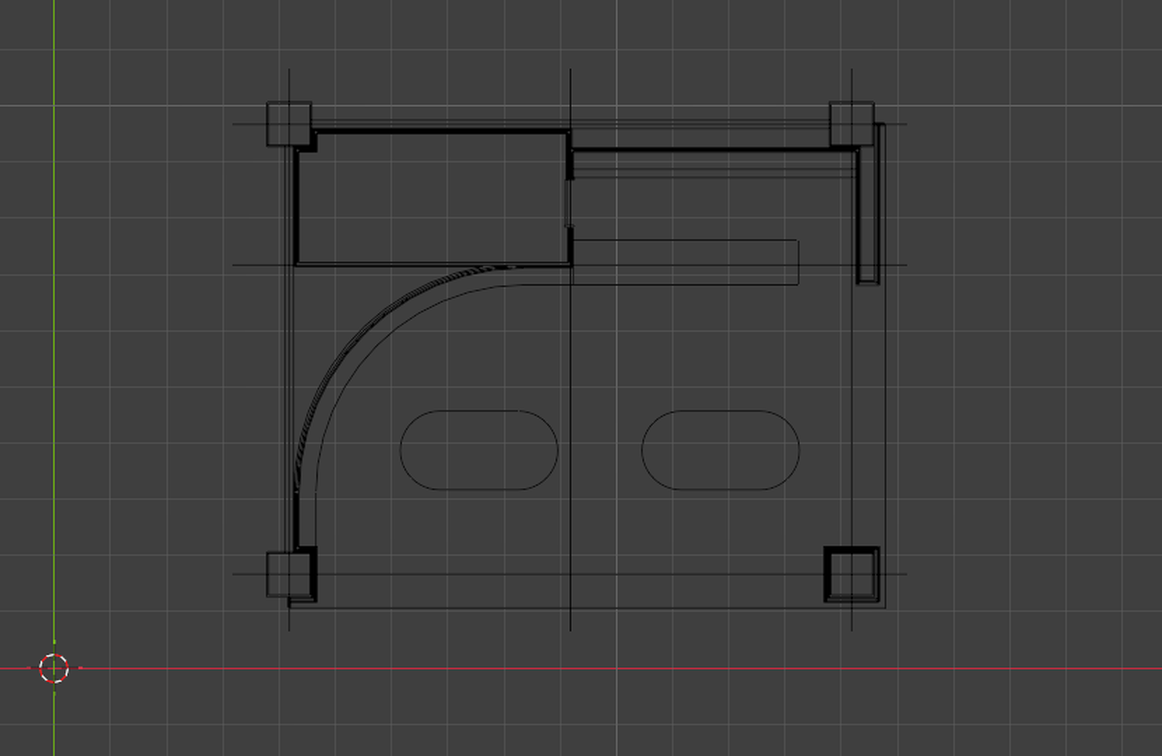

単位の倍率0.001で読み込んだ平面図を上から見た画面
実寸で読み込んだ平面図を上から見た画面。左下の赤と白の輪(3Dカーソル)が原点の位置で、図面は原点から離れた位置に置かれている

図面の中心を原点に合わせたいときは、「View Options」の「Center geometry to scene」にチェックを入れて読み込みます。試した平面図では、図面の中心が(0, 0, 0)に配置されました。エクステンションのページの説明(以下「公式の説明」)によると、ずらした量はシーンに記録されます。

図面の中心でなく、図面の中央の通り芯を原点に合わせることもできます。読み込んだカーブ(線でできたオブジェクト)をすべて選択して、「統合」(Ctrl+J)で1つにまとめます。これを「オブジェクト」→「変換」→「メッシュ」で、メッシュ(頂点・辺・面でできた形)に変換します。次に、編集モード(頂点・辺・面を直接選んで動かす状態)で中央の通り芯を選択し、Shift+Sの「カーソル→選択物」で3Dカーソルを通り芯へ移します。そのあとオブジェクトモードで、「原点を3Dカーソルへ移動」を使い、オブジェクトの原点(オブジェクトの位置の基準になる点)を3Dカーソルへ移します。最後に、図面をシーンの原点(0, 0, 0)へ動かします。

DXFの線はポリのカーブ、円弧はベジエのカーブとして読み込まれる

公式の説明によると、このアドオンはDXFの図形をできるだけカーブとして読み込みます。カーブの中の線(スプライン)の種類は、Blenderの画面の「ポリ」(点と点を直線でつなぐ線)か「ベジエ」(なめらかな曲線を描ける線)です。表の左はDXFの図形の種類の名前で、モディファイアーは形を変える機能です。図形ごとの読み込まれ方は、次のとおりです。

DXFの図形Blenderでの読み込まれ方
LINE(線)ポリのカーブ。端どうしがつながった線は1本にまとめられる(Combine LINE entities to polygons)
POLYLINE・LWPOLYLINE・POLYGON・LWPOLYGON弧の無いものはポリのカーブ、弧のあるものはベジエのカーブ
ARC(円弧)・CIRCLE(円)・ELLIPSE(楕円)ベジエのカーブ
HELIX(らせん)ベジエのカーブ
MESH細分化モディファイアーの付いたメッシュ
POLYFACE・POLYMESHメッシュ
3DFACE・SOLID・POINTレイヤーごとに1つにまとめたメッシュ(名前は「レイヤー名_3Dfaces」)
ハッチング・引出線読み込まれない

試した平面図には、LINEが177、ARCが12ありました。図形の種類ごとに分けて読み込むと、LINEはポリのカーブ、ARCはベジエのカーブになりました。公式の説明によると、ハッチングと引出線は読み込まれません。文字(TEXT・MTEXT)は、「テキストをインポート」がオンのときに読み込まれます。

DXFのレイヤーごとに、レイヤー名のコレクションも作られ、カーブはそこにも格納されます。ただし、このコレクションはシーンにつながれないので、アウトライナーの通常の表示には出ません。アウトライナーでは、カーブは読み込み先のコレクションの中に並びます。

「Merge Options」で、カーブをレイヤーごとにまとめるか図形ごとに分けるかを決める

「Merge Options」は、読み込んだ図形をいくつのオブジェクトにまとめるかの設定です。ファイルを選ぶ画面の右の、上半分にあります。

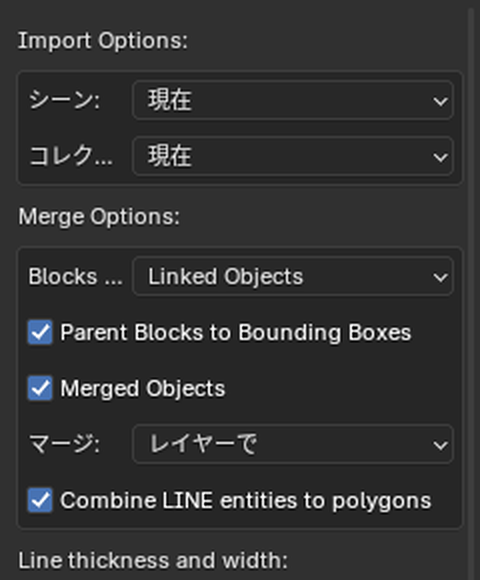

DXFの読み込みの設定の上半分。Import OptionsとMerge Options
ファイルを選ぶ画面の右の設定の上半分(既定の値)。「Merge Options」に「Blocks …」(Blocks As)「Parent Blocks to Bounding Boxes」「Merged Objects」「マージ」「Combine LINE entities to polygons」が並ぶ

「Merged Objects」がオン(既定)のとき、図形は「マージ」で選んだ単位で1つのオブジェクトにまとめられます。既定の「レイヤーで」でも、1つのレイヤーにカーブとメッシュのようにまとめられない種類が混ざるときは、別のオブジェクトになります。試した平面図で、まとめ方を変えたときのオブジェクトの数は、次のとおりです。

設定試した平面図のオブジェクトの数
「マージ」=「レイヤーで」(既定)7(レイヤーごと)
「マージ」=「By Layer AND DXF-Type」9(レイヤーと図形の種類ごと)
「Merged Objects」のチェックを外す189(図形ごと)

オブジェクトの名前の頭には、どのまとめ方でもレイヤー名が付きます。試したJw_cadのDXFでは、日本語のレイヤー名が文字化けしました。

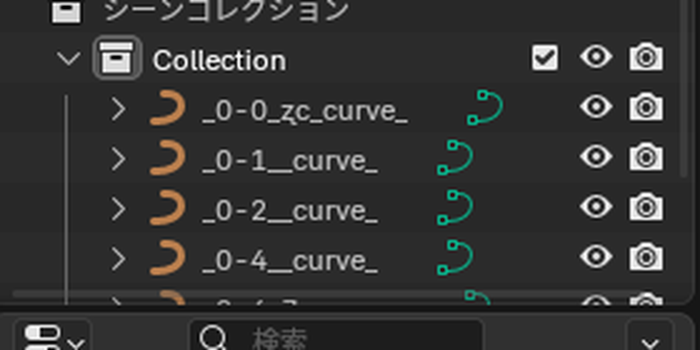

アウトライナーに並んだ、レイヤー名の付いたカーブ
アウトライナーに並んだカーブ。日本語のレイヤー名が文字化けし、「_0-0_ʐc_curve_」のような名前になっている

「マージ」のほかの2つの選択肢は、公式の説明によると次のとおりです。「By Layer AND closed no-bulge polys」は、弧の無い閉じたポリラインを、レイヤーごとに1つのメッシュにまとめます。このとき、「Line thickness and width」の設定は使われず、枠ごと灰色になります。

「By Layer AND DXF-Type AND Blocks」は、同じブロックが何度も挿入されている図面に使います。挿入ごとにオブジェクトを作らず、同じ形を複製せずに面の位置に並べる機能(面のインスタンス化)を使った1つのオブジェクトで並べます。縦横の倍率が違うブロックの挿入は、「Blocks As」の設定のとおりに読み込まれます。

「Blocks As」は、DXFのブロックの読み込み方の設定です。リンクしたオブジェクト(Linked Objects・既定)か、グループのインスタンス(Group Instances)を選びます。「Parent Blocks to Bounding Boxes」(既定オン)は、複数のオブジェクトからなるブロックの周りに外枠を作り、親にします。試した平面図にはブロックがありませんでした。

「Combine LINE entities to polygons」(既定オン)は、端どうしがつながった線を1本のポリのカーブにまとめます。既定の「レイヤーで」では、まとめてもまとめなくてもレイヤーごとに1つのオブジェクトなので、オブジェクトの数は変わりません。

ほかの設定は、線の厚さと幅・読み込む物・表示・座標系を決める

読み込みの設定を、ファイルを選ぶ画面の右の上から順に全部並べます。既定の値は、Blender 5.2の画面で確かめた値です。画面の名前は、英語のまま表示されるものが多くあります。

まとまり設定既定中身
Import Optionsシーン現在読み込む先のシーン。「新規」はDXFごとに新しいシーン、「ユニーク」は「DXF Import」という名前のシーン
Import Optionsコレクション現在読み込む先のコレクション。「現在」は選んでいるコレクション、「新規」はDXFごとに新しいコレクション、「シーン」はシーンコレクション
Merge OptionsBlocks As・Parent Blocks to Bounding Boxes・Merged Objects・マージ・Combine LINE entities to polygons「Merge Options」の節「Merge Options」の節
Line thickness and widthRepresent line thickness/widthオンDXFの線の厚さ(thickness、Z方向)と幅(width、XY方向)を、カーブの押し出し(厚みを付ける設定)とベベル(太さを付ける設定)で表す
Line thickness and widthMerge by attributesオン(灰色)「Represent line thickness/width」を外したときも、厚さと幅の違う線を別のオブジェクトに分ける。「Represent line thickness/width」がオンの間は灰色
Optional Objectsテキストをインポートオン文字(TEXT・MTEXT)を読み込む
Optional ObjectsImport Lightsオンライト(LIGHT)を読み込む
Optional ObjectsExport ACIS EntitiesオフDXFに入った3Dの曲面や立体(ACIS)を、.sat・.sabのファイルに書き出す
View OptionsDisplay Groups in Outliner(s)オン公式の説明ではアウトライナーの表示をグループに切り替える設定。アドオンの0.9.10では切り替えの処理が無効になっていて、チェックしても表示は変わらない
View OptionsCenter geometry to sceneオフ図面の中心を原点に合わせる(原点の合わせ方の節)
Geo ReferencingGeo Referencingオン下の枠の設定を使うかどうか。外すと「単位の倍率」も灰色になる
Geo ReferencingDXF coordinate typeユークリッドDXFの座標の種類。「球状」にすると「Lat」「Lon」が入力でき、「Center geometry to scene」は灰色になる
Geo Referencing単位の倍率1.0座標をmとみなし、違うときの倍率を入れる(「単位の倍率」の節)
Geo ReferencingLat・Lon0.00地図上の緯度と経度で位置を合わせる値。「DXF coordinate type」が「ユークリッド」の間は灰色

公式の説明によると、DXFには座標系(地図の投影法)の情報が入っていません。追加のライブラリを入れると、座標系のコード(EPSG)を選べます。入れていないときは、上の表のとおり緯度と経度で位置を合わせます。建物の図面を下敷きにするだけなら、編集部の試した範囲では、「Geo Referencing」の中で変えるのは「単位の倍率」だけで足りました。

公式の説明の「View Options」には、「Import DXF File to a New Scene」(新しいシーンに読み込む)もあります。5.2の画面には表示されず、新しいシーンに読み込むときは「Import Options」の「シーン」を「新規」にします。

Blenderで建築パースを作る方法は、建築3DCGコース(Blender)で学べます。
