建築3DCGパースに使う図面と資料｜平面図・立面図・仕上表・敷地の写真

編集部公開 2026-10-13 更新 2026-10-12 読了約4分

3DCGのパースでは、図面の寸法をもとに建物の形を作ります。しかし、どの図面から何を読み取るのかが分からなければ、作り始めるところで手が止まってしまうでしょう。

この記事では、建築3DCGパースを作るときに使う図面と資料を、形・室内・素材と照明・周りに分けて解説します。読むと分かるのは、作るパースに合わせて、どの図面と資料をそろえればよいかです。

建築パースにほぼ必ず要る3つの図面と、足す資料

パースの制作会社が、依頼を受けるときに求める資料を見ると、平面図はどの会社も挙げ、立面図と配置図もほとんどの会社が挙げています。この3つに、作るパースに合わせて、ほかの図面と資料を足します。

図面と資料ごとに、パースのために読むことを並べると、次の表のとおりです。

ほぼ必ず要る3つは、外観のパースでも内観のパースでも、そろえる図面として挙げられています。

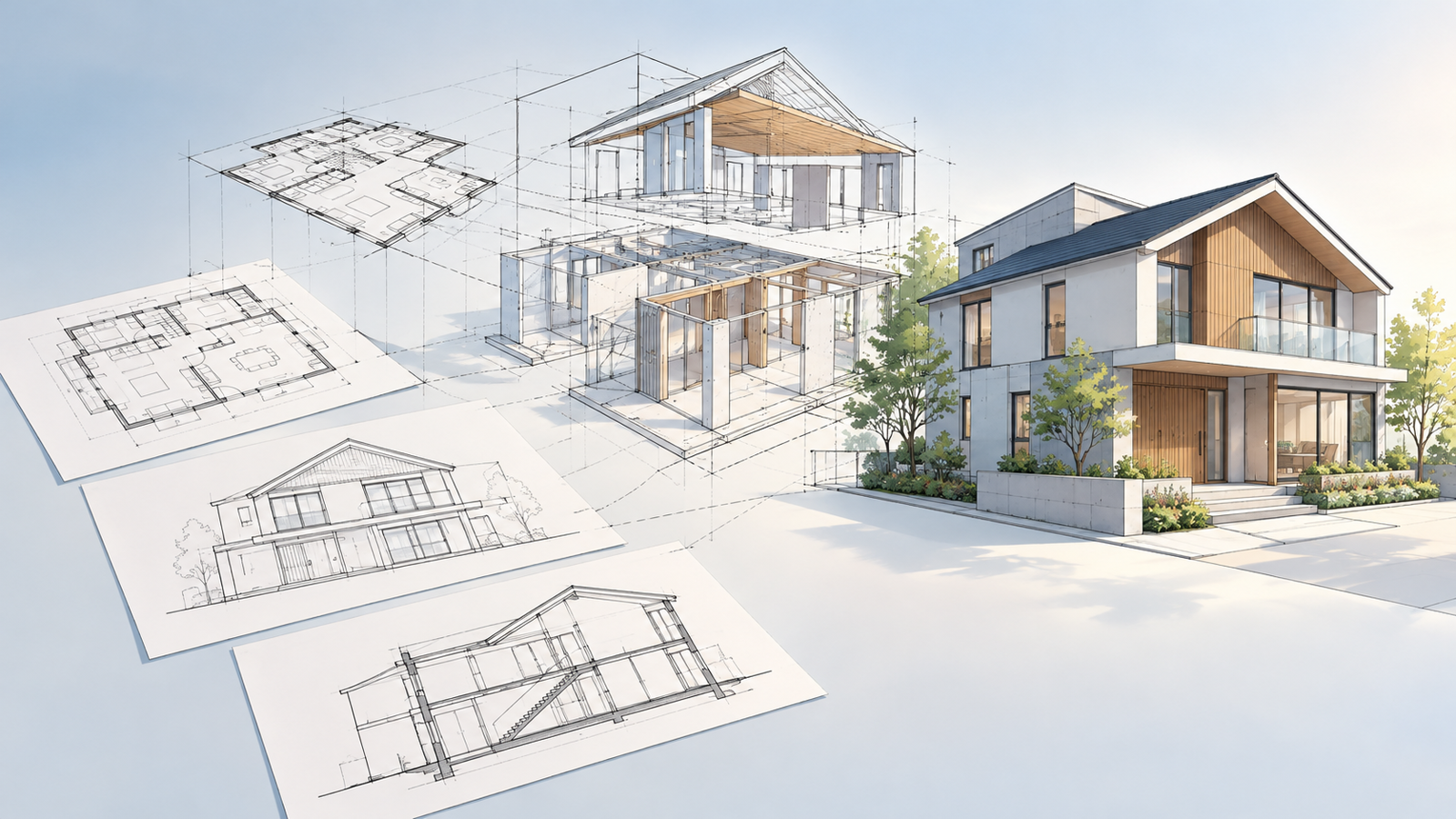

建物の形は、主に平面図・立面図・断面図からつかみます。形を読む図面は、次の3つです。

平面図からは、間取りと、壁・窓・扉の位置や寸法を読み取ります。

立面図には、外観の高さと屋根の形、窓の高さが表れます。平面図では分からない高さを読むための図面です。

断面図は、建物を垂直に切ったと考えて、その断面を表した図です。天井の高さや段差、吹き抜けが、断面図で分かります。

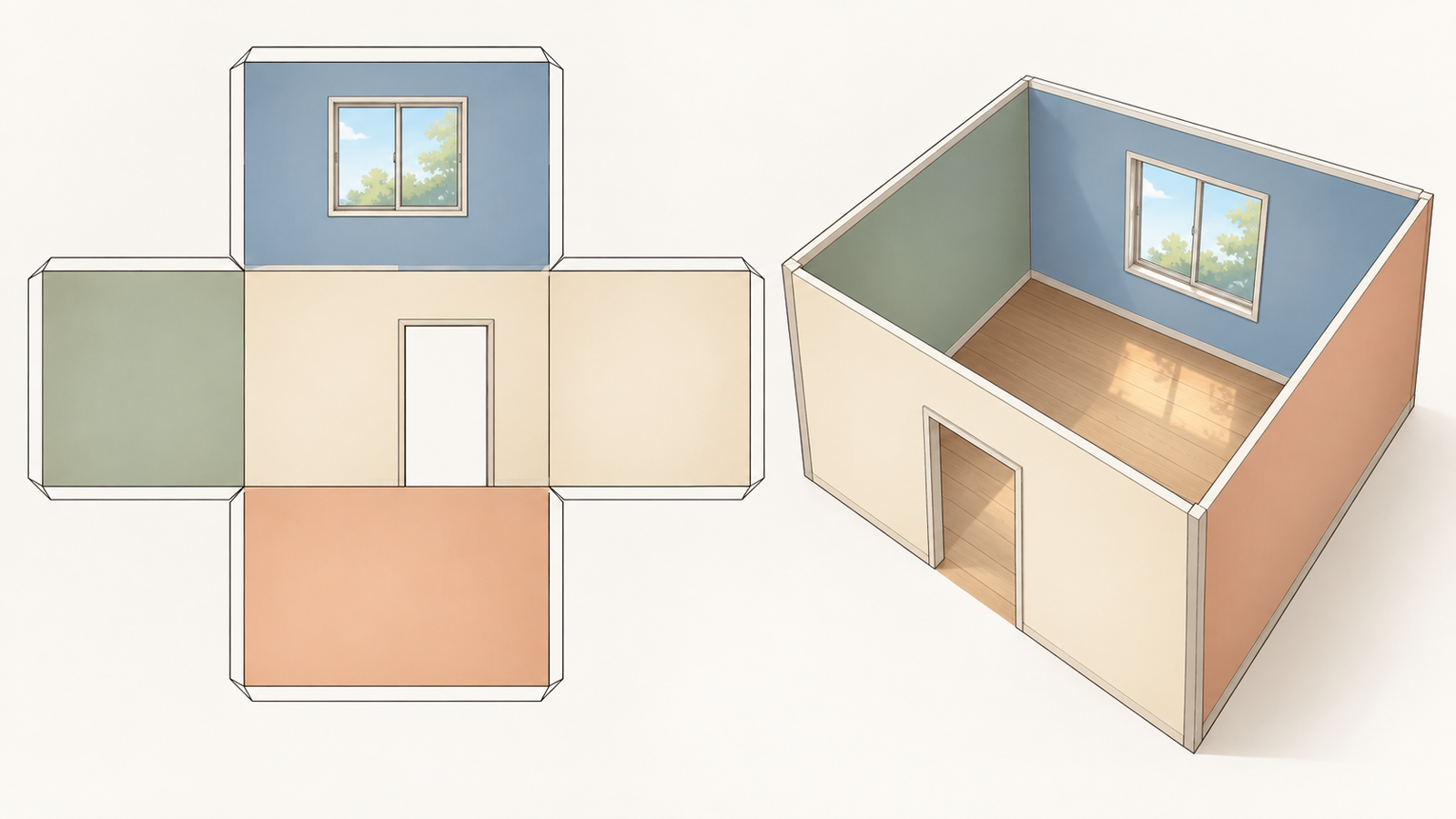

展開図は、部屋ごとに、壁の面の作りや、家具・設備の並びを書いた図面です。内観のパースでは、この展開図も求められます。

天井伏図（天井の面の作りを書いた図面）を、あわせて求める会社もあります。

床や壁、外壁の素材と色が分かるのは、仕上表です。仕上表だけで分からない所は、メーカーの品番やカタログで補います。

家具で役に立つのは、製品名や品番、商品のページです。パースの中で、同じ物を作りやすくなるからです。

照明の資料として挙がるのは、配灯図や器具表、照明計画。内観や夜景のパースで、これらを勧める会社もあります。

配置図や外構図で分かるのは、敷地の中の建物の位置と方位、駐車場や植栽などの外構です。

敷地や周りを撮った写真は、外観のパースで隣の家や道路、街並みとの関係を見せたり、背景に合成したりするのに使います。

この記事で解説した図面と資料は、次の4つのまとまりです。

平面図・立面図・配置図の3つは、どちらのパースでもそろえます。そのうえで、外観なら周りの写真、内観なら展開図・仕上げ・家具の資料が鍵になると挙げる会社もあります。

作るパースが外観か内観かを決めてから、資料をそろえてみてください。
