屋根伏図とは|読み方と書き方・棟と勾配の矢印・雨水の流れ

編集部 読了 約7分

  • 屋根伏図って、何を描いた図面なの?
  • 屋根伏図の矢印や線は、どう読むの?
  • 屋根伏図の書き方を知りたい

屋根伏図は、屋根の施工や見積もりに使われる図面です。しかし、どの線が屋根のどこで、矢印が何を指すのかを知らないと、屋根の形も雨水の流れも読み取れません。

この記事では、見本の家の屋根伏図を使い、書いてあるもの・勾配の矢印・雨どいの読み方と、平面図からの書き方、立面図との照らし合わせ方を解説します。

屋根伏図は、屋根を真上から見て、形と水の流れる向きを表す図面です。棟の線で屋根の形を、勾配の矢印で水の流れる向きを読みます。

屋根伏図と照らし合わせる立面図は、建築図面の立面図とは|東西南北4面で解説しています。

屋根伏図とは

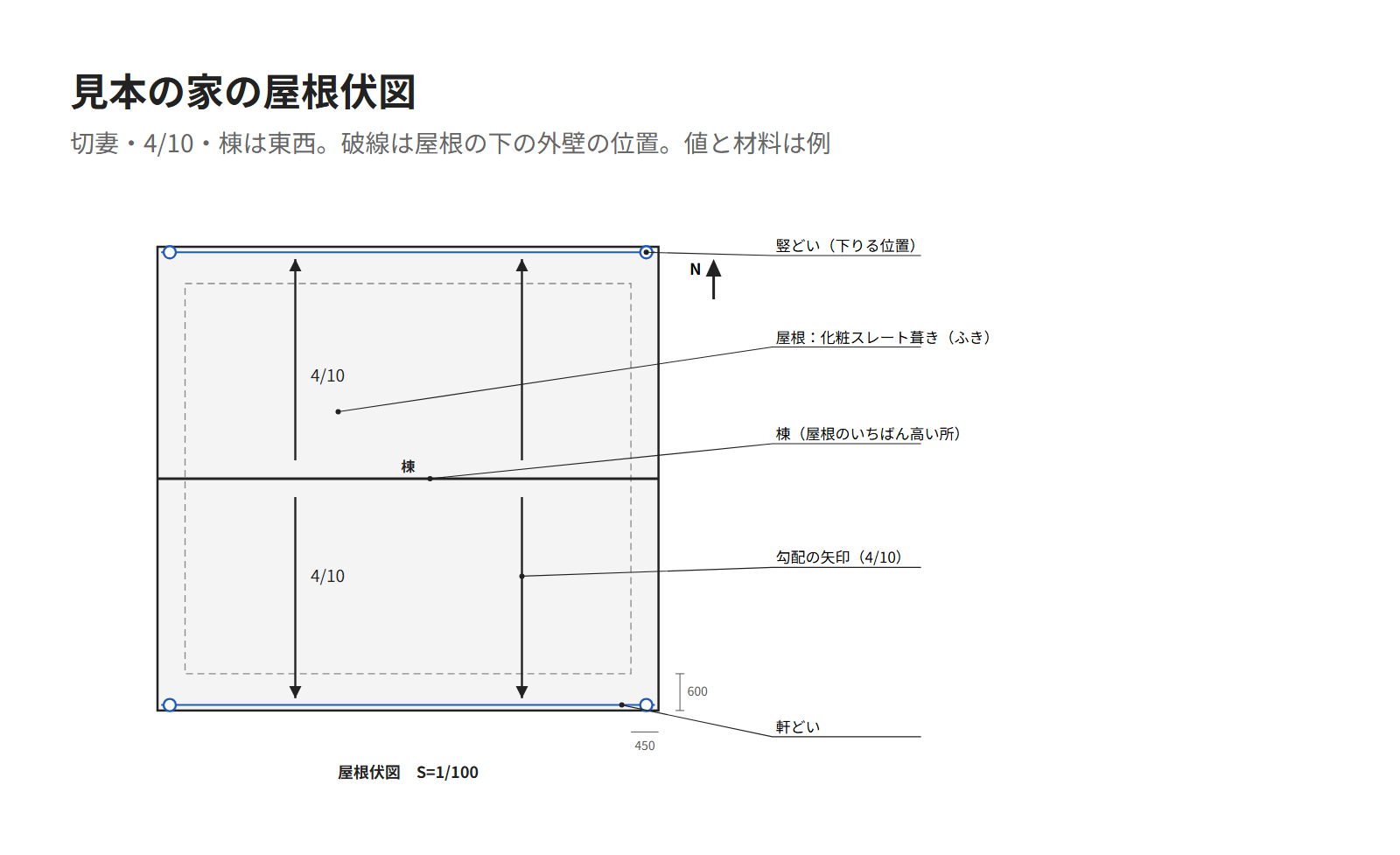

見本の家の屋根伏図。棟、勾配の矢印、軒どい、竪どいの位置、屋根材に引出線を付けた図
見本の家(木造2階建て・切妻・4/10)の屋根伏図。値と材料は例。編集部が作図

屋根伏図は、屋根を真上から見た図で、屋根の形・棟・谷・軒・勾配と勾配の向きを表します。伏図とは、上から見た形に描いた図面のことです。

公開されている設計図から集めた屋根伏図9件は、すべて「屋根伏図」という名前で、7件が縮尺1/100でした。天井伏図や平面図など、ほかの図と同じ紙に描いた図面も5件あります。

見本の家の屋根伏図では、まん中を東西に延びる線が棟で、棟は屋根のいちばん高い所です。まわりの破線は、屋根の下にある外壁の位置を示しています。

屋根伏図に書いてあるもの

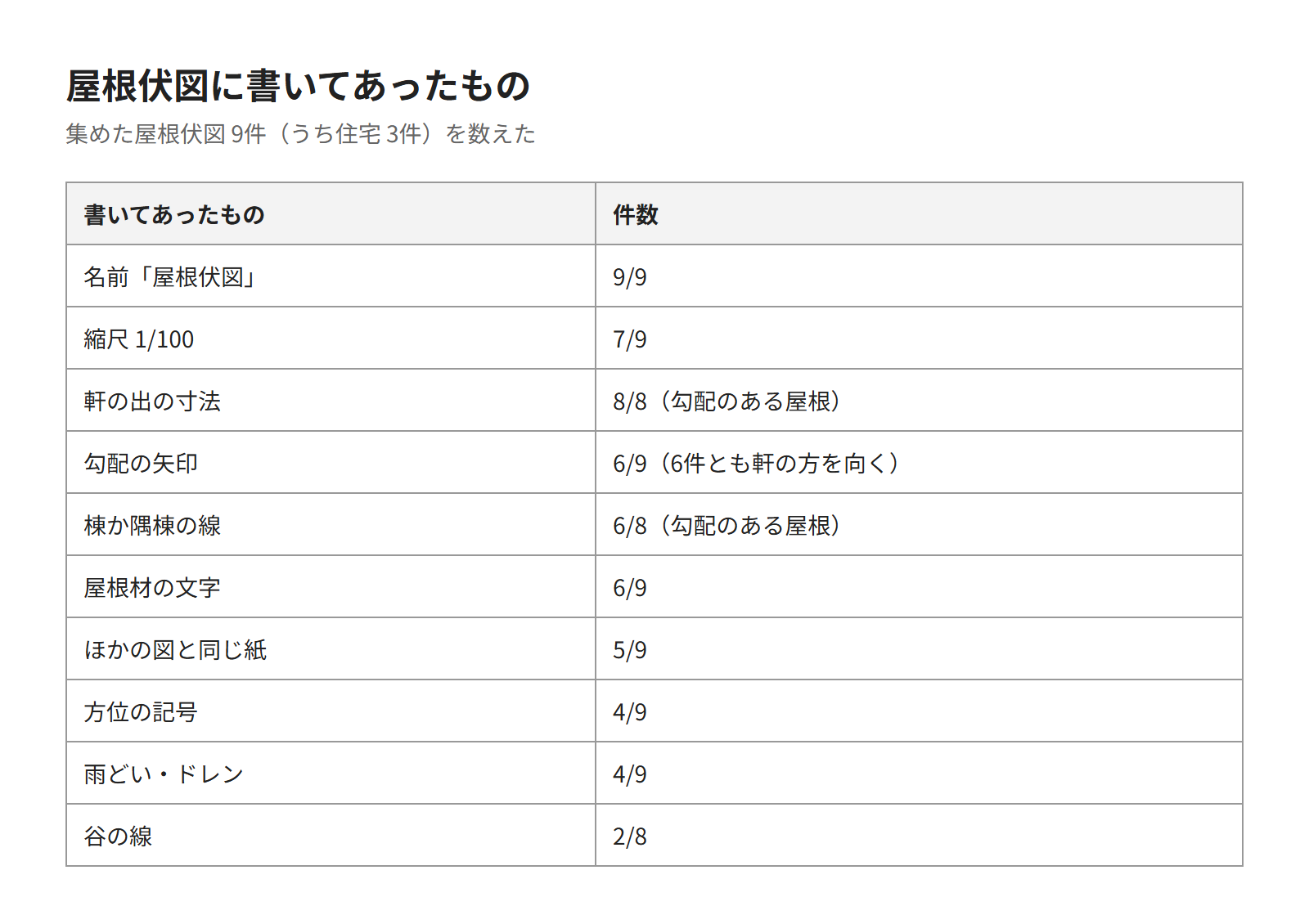

集めた屋根伏図9件に書いてあったものの件数の表。軒の出の寸法、勾配の矢印、棟か隅棟の線、屋根材の文字など
集めた屋根伏図9件(うち住宅3件)を数えて編集部が作成

屋根伏図に書いてあるものは、図面によって違います。集めた9件のうち6件以上が書いていたのは、次の4つです。

  • 棟と隅棟の線
  • 勾配の矢印
  • 軒の出の寸法
  • 屋根材の名前

棟と隅棟の線

棟と隅棟の線からは、屋根の形が読めます。棟は屋根のいちばん高い所で、屋根の面が交わり、雨水を両側へ分ける所です。

切妻の見本の家には、東西に延びる水平の棟(大棟)が1本だけです。寄棟の屋根伏図なら、大棟の両端から四隅へ斜めに下りる隅棟(すみむね)の線も描かれます。

切妻・寄棟・片流れの形が立面図でどう見えるかは、立面図の屋根の形と勾配の表し方|切妻・寄棟・片流れで解説しています。

勾配のある屋根の8件のうち、棟か隅棟の線を描く図面は6件でした。2つの屋根の面が交わって低くなる谷の線を描く図面は、2件です。

勾配の矢印

勾配の矢印は、屋根が傾いて下る向きを示します。集めた9件のうち6件が矢印を描いていて、3件は矢印に勾配の数を添えていました。

見本の家では、棟から北と南の軒へ、矢印を2本ずつ描いています。

軒の出の寸法

軒の出は、外壁から屋根の先が外へ出ている長さです。勾配のある屋根の8件すべてが、軒の出の寸法を書いていました。

見本の家では、南と北の軒の出が600mmです。東と西の妻側(棟と直角の側面)も、屋根が外壁から450mm出ています。

屋根材の名前

屋根材の名前を書く図面は、9件のうち6件でした。ある県の公共用地の調査の図面の基準も、屋根伏図に屋根材の名前を書くとしています。

見本の家では、屋根の面から引出線を出し、例として「化粧スレート葺き(ふき)」と書きました。

勾配の矢印の向き

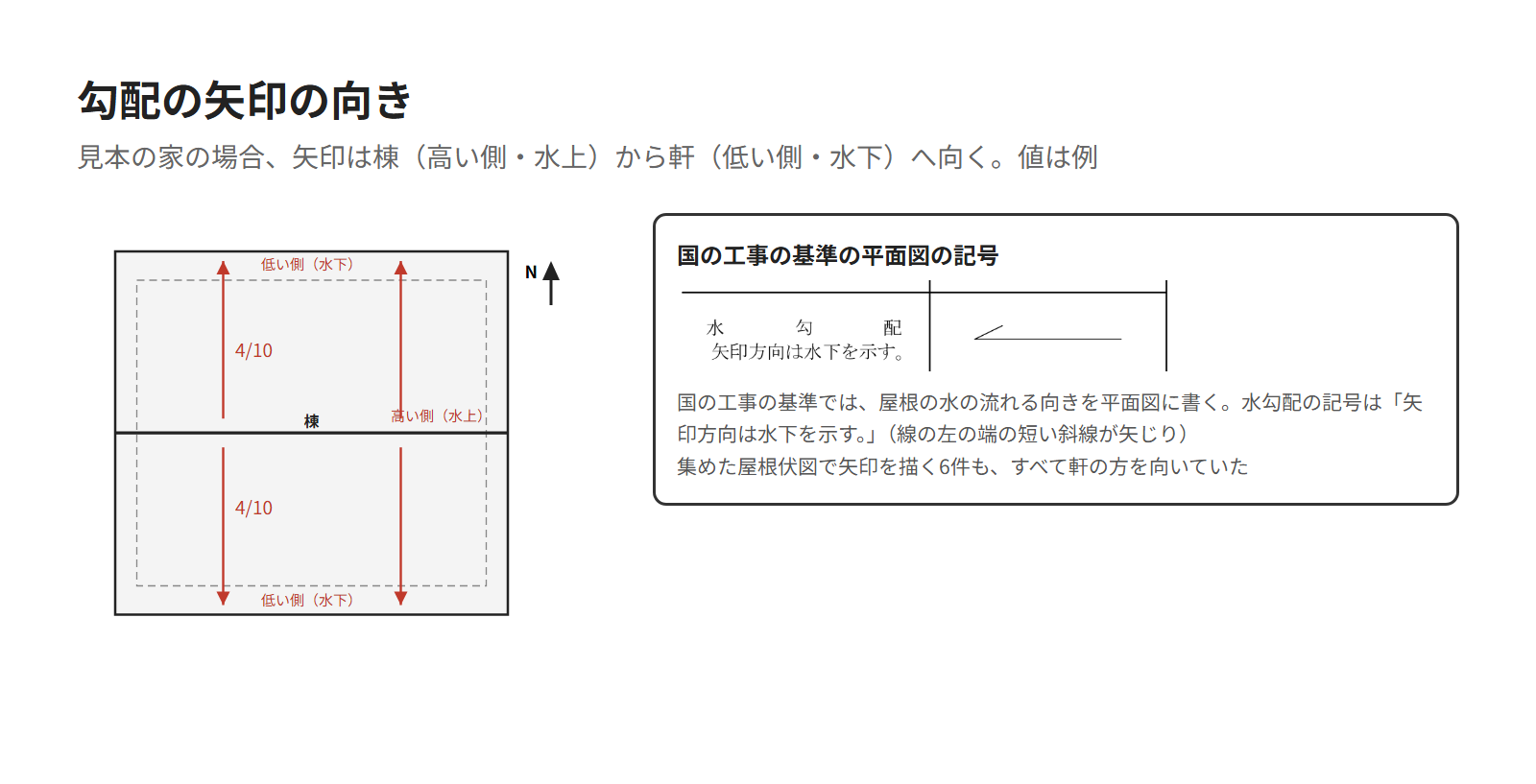

見本の家の屋根伏図で、勾配の矢印が棟(高い側・水上)から軒(低い側・水下)へ向くことを示した図と、国の工事の基準の水勾配の記号
水勾配の記号は、国土交通省「建築工事設計図書作成基準(令和2年改定)」別表1 をもとに編集部が作成(切り出し)。屋根伏図は見本の家で編集部が作図

勾配の矢印は、高い方から低い方へ向けます。見本の家の切妻では、矢印が棟から北と南の軒へ向かい、雨水は棟を境に北と南へ流れます。

屋根の高い側は水上(みずかみ)、低い側は水下(みずしも)です。国の工事の基準でも、平面図に使う水勾配の記号は、矢印の先が水下を示す決まりです。

集めた屋根伏図で矢印を描く6件も、すべて矢印が軒の方(水下)を向いていました。

見本の家の 4/10 は、水平に10進んで4上がる勾配です。分数や寸での表し方は、建築図面の勾配の表し方|分数・角度・屋根の4/10で解説しています。

矢印に添える勾配の数は、図面によって書き方が違います。集めた図面では、8/100・5/10・3.00(寸の数)のように書かれていました。

雨どいの位置を読む

2階建ての家の屋根の横の足場の上で、若い人が図面を広げ、切妻屋根の棟と軒先、軒先の横の雨どいを見比べている場面
屋根と図面を見比べる場面のイメージ

雨どいは水下の軒に付け、竪どいは軒どいの端に下ろします。雨どいのうち、軒先に沿って屋根の水を受けるのが軒どい、その水を集めて地面まで導くのが竪どいです。

見本の家の屋根伏図では、北と南の軒に軒どいを描き、四隅の丸で竪どいの位置を示しました。片流れの屋根なら、雨どいが付くのは低い側の1面だけです。

ただし、集めた屋根伏図で雨どいやルーフドレン(陸屋根などの排水口に付ける金具)を書いた図面は、9件のうち4件でした。雨どいが描かれた屋根伏図なら、矢印の先の軒に軒どいがあるかを見ましょう。

なお、国の工事の基準の図面の一覧には屋根伏図が無く、竪どい・ルーフドレン・屋根の排水の向きは平面図に書く決まりです。

屋根伏図の書き方

見本の家の屋根伏図を作図する順の図。平面図の外壁の位置を写す、軒の出を足して屋根の外形を描く、棟の線を引く、勾配の矢印と寸法・文字を入れる、の4つの段
見本の家の屋根伏図を作図する順。値は例。編集部が作図

屋根伏図を自分で作図するときは、平面図の外壁の位置を写し、軒の出を足して屋根の外形を描き、棟と勾配の矢印を入れます。もとにするのは平面図と立面図で、ほかの伏図と同じく、平面図を写すところから始めます。

見本の家(切妻)の屋根伏図を作図する手順は、次の4つです。

平面図の外壁の位置を写す

平面図から、外壁の位置を写します。見本の家では、この線を破線で描き、屋根の下にある外壁の位置を示しています。

軒の出を足して屋根の外形を描く

写した外壁の位置から、軒の出の分だけ外へ出して、屋根の外形の線を描きます。見本の家では、南と北に600mm、東と西に450mmを足しました。

棟の線を引く

屋根の面が交わる所に、棟の線を引きます。見本の家では、東立面図の三角の頂の位置に合わせて、南北のまん中に東西へ延びる棟を1本引きます。

勾配の矢印と寸法・文字を入れる

棟から軒へ、高い方から低い方へ勾配の矢印を入れます。見本の家では、立面図の勾配の印と同じ4/10を矢印に添え、軒の出の寸法と屋根材の名前も書き入れました。

この4つの手順で、屋根の形・棟・勾配の向き・軒の出が1枚にそろいます。「屋根伏図とは」の節の見本の家の図には、北と南の軒の軒どいと、四隅の竪どいの位置も描きました。

立面図と照らし合わせる

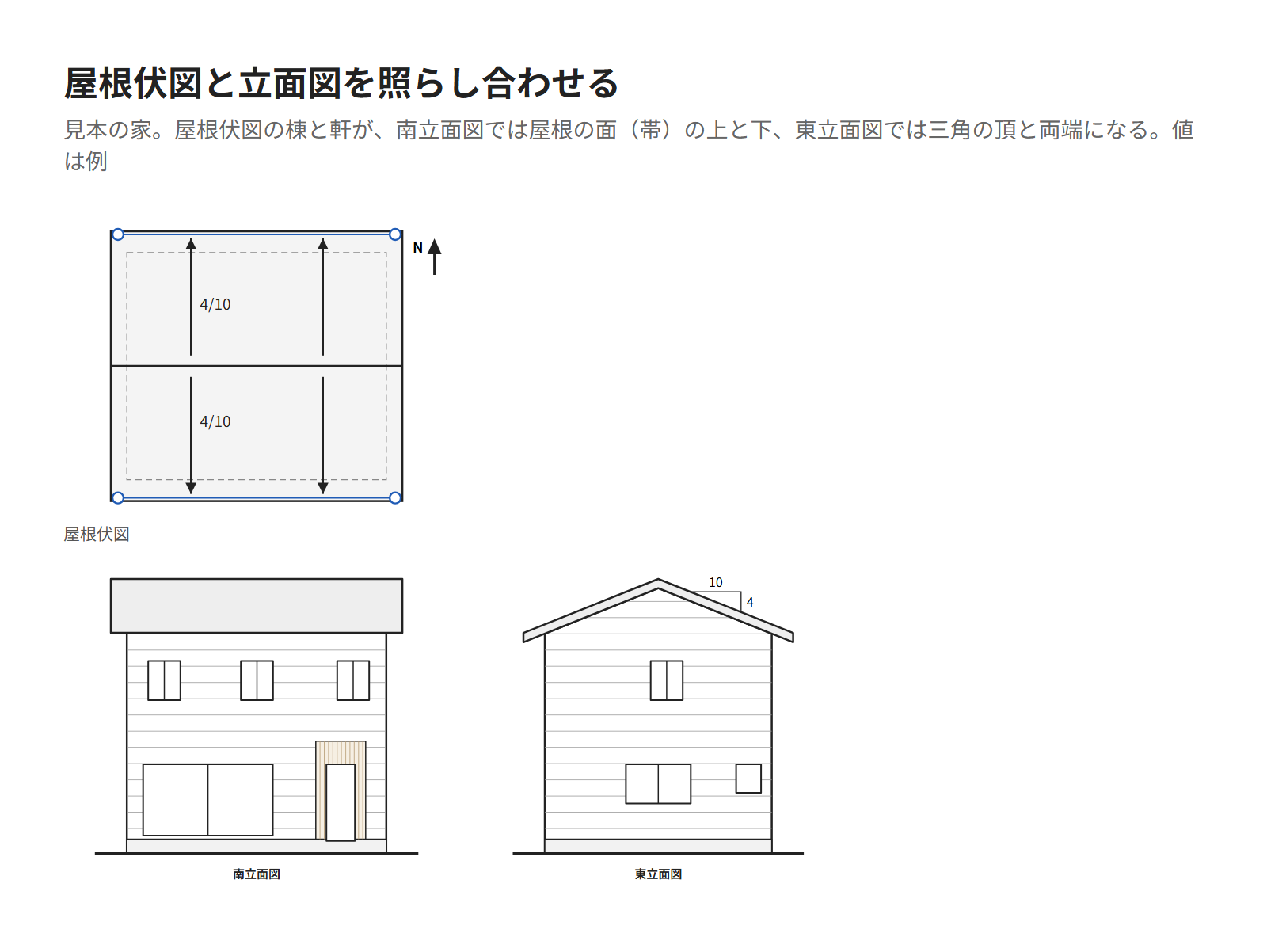

見本の家の屋根伏図の下に、南立面図と東立面図を並べた図。屋根伏図の棟と軒が、立面図の屋根の上と下、三角の頂と両端になる
見本の家の屋根伏図・南立面図・東立面図。値は例。編集部が作図

解説の記事5本は、屋根伏図を立面図と照らし合わせて作図するとしています。読むときも、屋根伏図の棟と軒の位置を立面図の屋根と合わせると、屋根の形を確かめられます。

見本の家なら、屋根伏図の棟は、南立面図では屋根の面の上の端です。東立面図では、三角の頂にあたります。

屋根伏図の矢印に添えた勾配の数と、立面図の勾配の印の数も合わせて見てください。見本の家では、どちらも4/10になっています。

屋根伏図は棟と矢印から読み、平面図から作図しよう

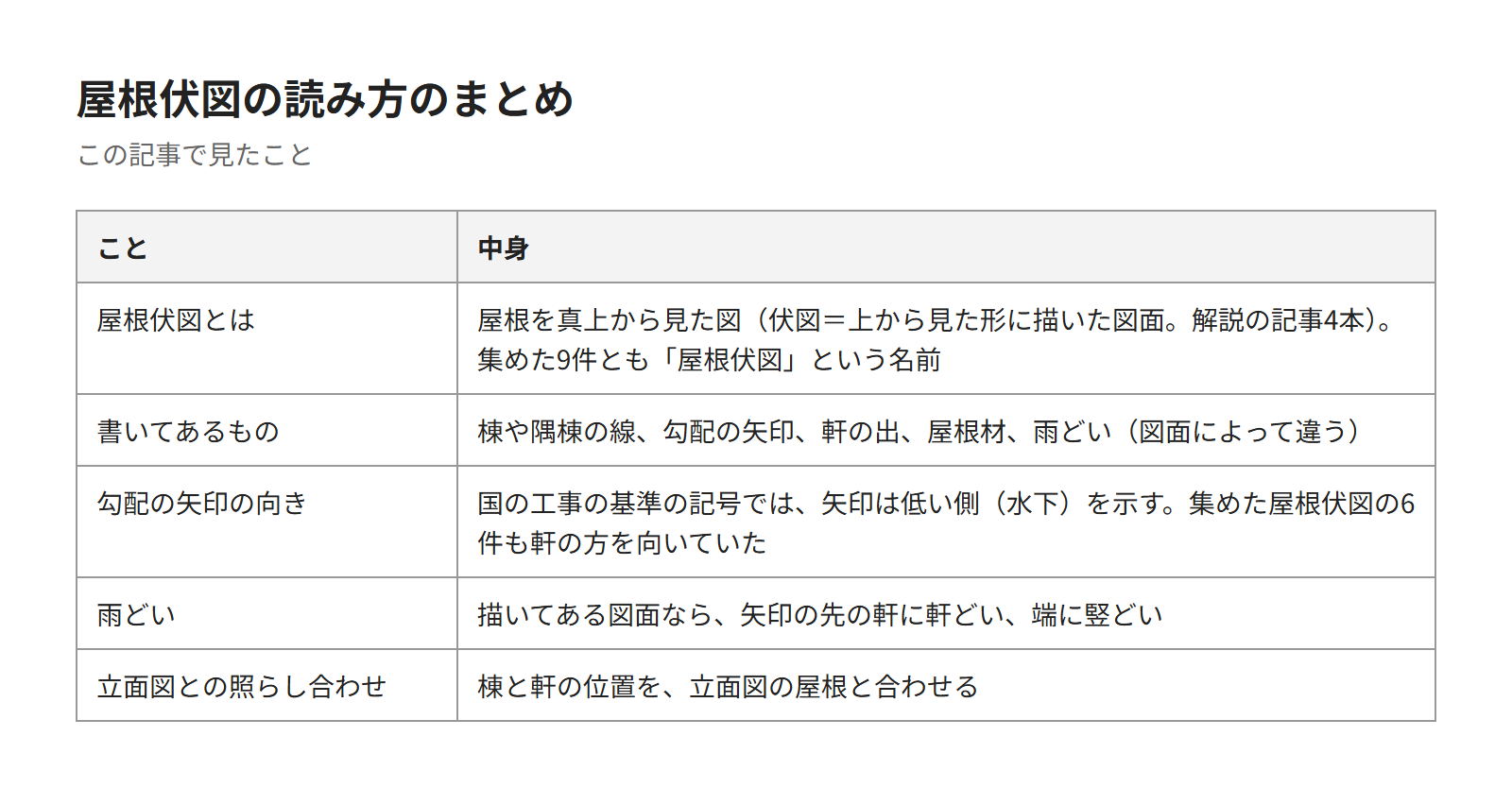

この記事のまとめの表。屋根伏図とは、書いてあるもの、勾配の矢印の向き、雨どい、書き方、立面図との照らし合わせ
この記事のまとめ。編集部が作成

屋根伏図は、屋根を真上から見て、屋根の形と水の流れる向きを表す図です。屋根伏図で読む所は、次の4つです。

  • 棟と隅棟の線
  • 勾配の矢印
  • 軒の出の寸法
  • 屋根材の名前

屋根伏図を開いたら、まず棟の線を見つけ、矢印が向かう軒をたどってみてください。自分で作図するときは、平面図の外壁の位置を写すところから始めましょう。
